汽车温度传感器

汽车传感器工作原理与维修传感器是汽车电子系统中至关重要的组成部分。

它们起着监测和检测汽车各种参数的作用，并将获取的信息传输给控制单元，以实现精确的操作和控制。

本文将重点介绍汽车传感器的工作原理以及常见传感器的故障排除和维修技巧。

一、汽车传感器的工作原理1. 温度传感器温度传感器常用于监测冷却液的温度。

它们基于传感器的电阻值与温度之间的关系来工作。

传感器会通过改变其电阻值来反映出冷却液的温度变化，再将这些信息传输给发动机控制单元(ECU)。

ECU会根据温度信息采取相应的控制策略，如调整供油量或点火提前角度，以保持发动机在适宜的工作温度范围内。

2. 氧气传感器氧气传感器主要用于监测废气中的氧含量，以确定发动机燃烧的效率。

它们基于氧气浓度的变化来工作，通过测量排气管中的氧气浓度来反馈给ECU。

根据传感器提供的信息，ECU可以调整燃料-空气混合物的比例，以使燃烧更加充分，减少尾气排放并提高燃油经济性。

3. 节气门位置传感器节气门位置传感器用于监测发动机节气门的开度，以确保燃油供应与空气流量之间的协调。

它们通常采用变阻式或霍尔效应传感器来测量节气门的位置变化。

这些传感器将节气门位置信息传输给ECU，以便后者根据实际需求来调整燃油供应量。

4. 转速传感器转速传感器用于测量发动机的转速，并将其信息传输给ECU。

它们通常基于霍尔效应原理或变压器原理来工作。

转速传感器的故障可能会导致发动机无法正常启动、抖动或失去动力等问题，因此及时维修和更换是必要的。

5. 压力传感器压力传感器常用于测量空气流量、燃油压力和涡轮增压器的压力等。

它们的工作原理多样，包括电容式、压阻式和霍尔效应式等。

这些传感器将测量到的压力信息传输给ECU，以便对应调整相应的系统参数，实现系统的正常工作。

二、传感器故障排除和维修技巧1. 检查传感器电路故障的传感器可能与其电路连接有关。

首先，检查传感器与ECU之间的连接是否良好，插头和连接器是否存在松动或腐蚀。

一、概述随着汽车行业的不断发展和技术的不断进步，汽车上的各种传感器在车辆运行中扮演着越来越重要的角色。

其中，温度传感器作为汽车电子控制系统中的重要组成部分，对于汽车的安全性能和能效性能有着重要的影响。

本文将对汽车上的温度传感器进行简述并介绍其应用。

二、温度传感器的类型1. 热电阻温度传感器热电阻温度传感器是一种使用热电阻作为敏感元件的温度传感器，它的原理是通过测量金属电阻率随温度的变化来间接测量温度。

常见的热电阻材料有铂铑合金、镍铬合金等。

热电阻温度传感器具有精度高、线性好等优点，在汽车发动机的冷却系统、空调系统以及变速器油温监测等方面广泛应用。

2. 热敏电阻温度传感器热敏电阻温度传感器是一种利用热敏电阻的温度特性来测量温度的传感器。

常见的热敏电阻材料有氧化锌、氧化铜等。

热敏电阻温度传感器具有结构简单、成本低等优点，在汽车内部空调系统、发动机温度监测等方面应用较为广泛。

3. 热电偶温度传感器热电偶温度传感器是利用两种不同金属导体与温度有关的热电势来测量温度的传感器。

热电偶温度传感器具有响应速度快、测量范围广等优点，在汽车排气系统、发动机排气温度监测等方面得到广泛应用。

三、温度传感器的应用1. 发动机温度监测温度传感器在发动机温度监测中起到了至关重要的作用。

通过监测发动机的温度，可以及时发现发动机过热或者过冷的情况，从而采取相应的措施，保证发动机的正常运行。

温度传感器还可以为发动机的燃油喷射和点火等系统提供温度数据，从而保证发动机在不同工况下的工作状态。

2. 空调系统温度控制在汽车的空调系统中，温度传感器可以实时监测车内外部的温度情况，并根据设定的温度值来控制空调系统的工作状态，包括制冷量、风速等参数。

通过温度传感器的监测和反馈，可以使车内空调系统始终维持在用户设定的舒适温度范围内。

3. 变速器油温监测变速器油温的过高或者过低都会影响到变速器的正常工作，甚至造成损坏。

而温度传感器可以实时监测变速器油的温度，一旦发现异常情况可以及时警告驾驶员或者通过车辆电控系统自动调整工作状态，以保证变速器的正常工作和延长使用寿命。

汽车传感器工作原理汽车传感器是一种用于检测和监测车辆及其环境参数的装置。

它们基于不同的原理，可以测量和转换物理量，将其转化为电信号，并传送给车辆的电控系统进行处理。

1. 温度传感器：温度传感器通常采用热电偶或热电阻原理来测量发动机和排气系统的温度。

它们将温度转化为电压信号，车辆的电子控制单元（ECU）可以根据这些信号来调整燃油供给和点火时机。

2. 湿度传感器：湿度传感器用于测量车内和车外的湿度。

它们使用电容测量或电阻测量原理，将湿度转换为电阻或电容值，并将其输入到车辆的控制系统中。

这可以帮助调整空调系统的工作状态，以提供舒适的环境。

3. 气压传感器：气压传感器用于测量大气压力，以及轮胎的胎压。

它们使用压阻、电容或微机机械系统（MEMS）原理进行测量，并将结果输入到车辆的ECU中。

车辆控制系统可以根据这些数据来调整燃油喷射量和排气控制。

4. 加速度传感器：加速度传感器常用于车辆动态性能监测和车辆稳定性控制。

它们使用压阻、电容或压电原理来测量车辆加速度的变化，并将结果输入到车辆的ECU中。

这可以帮助实现敏感的车辆动态响应和车身稳定性控制。

5. 摄像头传感器：摄像头传感器通常用于辅助驾驶功能和倒车辅助系统。

它们使用光传感器和图像处理器，可以感知和分析车辆周围的物体和交通状况。

这些数据可以用于自动刹车、车道保持和自适应巡航控制等功能。

6. 距离传感器：距离传感器主要用于倒车辅助系统和自动泊车系统。

它们利用超声波、激光或雷达原理来测量车辆与其他物体之间的距离。

这些数据可以帮助驾驶员避免碰撞和更精确地停车。

总之，汽车传感器利用各种物理原理来测量和转换车辆及其环境参数，以提供准确的数据给车辆的控制系统。

这些数据对于车辆性能、安全性和舒适性至关重要。

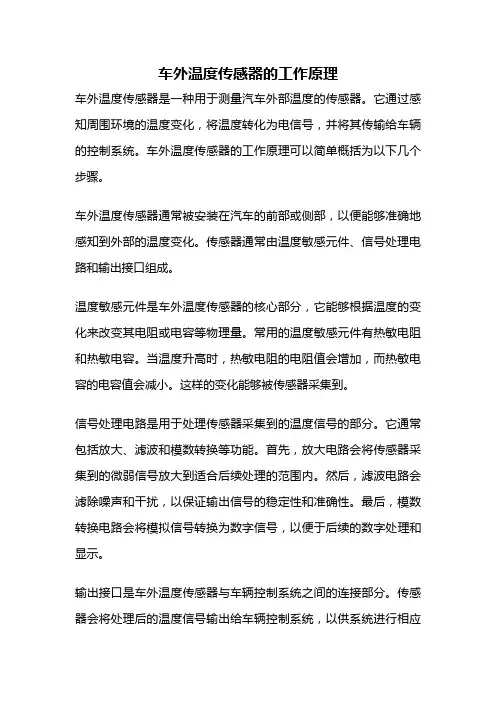

车外温度传感器的工作原理车外温度传感器是一种用于测量汽车外部温度的传感器。

它通过感知周围环境的温度变化，将温度转化为电信号，并将其传输给车辆的控制系统。

车外温度传感器的工作原理可以简单概括为以下几个步骤。

车外温度传感器通常被安装在汽车的前部或侧部，以便能够准确地感知到外部的温度变化。

传感器通常由温度敏感元件、信号处理电路和输出接口组成。

温度敏感元件是车外温度传感器的核心部分，它能够根据温度的变化来改变其电阻或电容等物理量。

常用的温度敏感元件有热敏电阻和热敏电容。

当温度升高时，热敏电阻的电阻值会增加，而热敏电容的电容值会减小。

这样的变化能够被传感器采集到。

信号处理电路是用于处理传感器采集到的温度信号的部分。

它通常包括放大、滤波和模数转换等功能。

首先，放大电路会将传感器采集到的微弱信号放大到适合后续处理的范围内。

然后，滤波电路会滤除噪声和干扰，以保证输出信号的稳定性和准确性。

最后，模数转换电路会将模拟信号转换为数字信号，以便于后续的数字处理和显示。

输出接口是车外温度传感器与车辆控制系统之间的连接部分。

传感器会将处理后的温度信号输出给车辆控制系统，以供系统进行相应的处理和显示。

输出接口通常是以数字信号的形式进行传输，可以是串行通信接口（如CAN总线）或并行通信接口（如SPI接口）。

当车外温度传感器工作时，它会不断地感知周围环境的温度变化，并将这些变化转化为电信号。

这些电信号经过信号处理电路的处理后，最终以数字信号的形式输出给车辆控制系统。

车辆控制系统可以根据这些温度信号来进行相应的控制和调节，比如调整空调系统的工作模式、控制发动机的燃油供给等。

总结起来，车外温度传感器通过感知周围环境的温度变化，将温度转化为电信号，并通过信号处理和输出接口将其传输给车辆控制系统。

这样，车辆控制系统就能够根据外部温度的变化来进行相应的控制和调节，以提高驾驶的舒适性和安全性。

车外温度传感器在现代汽车中具有重要的作用，它不仅可以提供准确的外部温度信息，还可以为车辆控制系统提供更多的数据参考，以实现更智能化的控制和调节。

汽车水温传感器工作原理汽车水温传感器是用于测量汽车发动机冷却液温度的一种传感器。

它的工作原理是基于电阻变化的。

第一步，了解传感器的结构汽车水温传感器的外壳通常是由环氧树脂制成，内部主要是由NTC热敏电阻、电线以及保护皮套构成。

其中，NTC热敏电阻是最核心的部件，它是一种电阻随温度变化的电阻体；电线的作用是将传感器与汽车的测量仪器相连，传达温度变化所产生的电信号；保护皮套的作用是避免传感器受到物理损伤。

第二步，了解NTC热敏电阻的原理NTC热敏电阻是一种温度敏感的电阻体，电阻的大小取决于其温度。

当温度升高时，电阻的值会逐渐下降，反之则会逐渐上升。

因此，NTC热敏电阻可以通过电阻测量电路测量温度的变化。

第三步，了解测量原理当发动机启动时，汽车水温传感器开始工作。

冷却液在流过传感器时，热量会被传感器吸收，导致NTC热敏电阻的温度升高，电阻的值随之下降。

然后，传感器会将这一变化转化为电信号，通过电线传递给车载计算机，再通过处理器的计算得出冷却液的温度。

这个温度数据将用于控制水温达到最佳运行温度。

第四步，了解风险如果水温传感器失灵，可能会导致许多问题。

如果温度过高，发动机会停车。

如果温度过低，引擎会烧坏。

因此，及时更换或修复失效的水温传感器非常重要。

综上所述，汽车水温传感器可通过NTC热敏电阻对温度变化进行测量。

当冷却液流过传感器时，热量会导致电阻的值发生变化，从而通过电信号传递到车载计算机中。

温度数据用于控制水温达到最佳运行温度，而损坏的传感器可能会导致很多问题，因此需要及时更换或修复。

汽车温度传感器工作原理
汽车温度传感器是一种用于测量车辆引擎冷却液温度的装置。

它的工作原理基于热电效应和电阻温度特性。

温度传感器通常由一个热敏电阻和一个电路组成。

当引擎冷却液温度发生改变时，热敏电阻的电阻值也相应变化。

热敏电阻是一种具有温度敏感特性的材料，它的电阻值会随温度的升高而减小，随温度的降低而增加。

这个特性是基于热电效应，即随着温度的变化，材料内的电子和离子的热运动速度也会发生改变，从而影响材料的电导性能。

热敏电阻的电阻值变化与温度之间存在着一种固定的函数关系，可以通过查表或使用数学公式来计算。

温度传感器的电路中会接入一个与热敏电阻并联的电阻，这个电阻被称为参考电阻。

通过测量热敏电阻和参考电阻两端的电压差，可以得到热敏电阻电阻值的变化情况。

该电压差由电路中的其他元件（如运算放大器）放大并进行处理，最终转换为引擎冷却液的温度值。

通过这种方式，温度传感器可以将引擎冷却液的温度变化转化为电信号输出，使车辆的控制系统能够根据温度变化来调整引擎的工作状态，以保证引擎在合适的温度范围内运行。

一、实训背景与目的随着汽车工业的快速发展，汽车电子技术已成为汽车行业的重要组成部分。

温度传感器作为汽车电子控制系统的关键部件，其作用不可或缺。

为了深入了解汽车温度传感器的工作原理、应用领域及在实际操作中的重要性，我们进行了为期两周的汽车温度传感器实训。

本次实训旨在通过理论学习和实践操作，提高我们对汽车温度传感器的认识，为今后从事汽车维修、研发等相关工作打下坚实基础。

二、实训内容1. 理论课程学习（1）汽车温度传感器的概述：介绍了汽车温度传感器的种类、工作原理、材料、特点及应用领域。

（2）温度传感器的分类及特点：详细讲解了热敏电阻、热电偶、热敏晶体管等常见温度传感器的分类、特点及应用。

（3）汽车温度传感器在实际应用中的案例分析：分析了汽车发动机、变速器、空调系统等关键部件中温度传感器的作用及故障诊断。

2. 实践操作（1）汽车温度传感器的拆装与检测：在专业老师的指导下，我们学会了如何拆卸、安装和检测汽车温度传感器。

（2）温度传感器的电路分析：通过实物电路分析，掌握了温度传感器在电路中的作用及信号处理方法。

（3）温度传感器的故障诊断与维修：学习了温度传感器常见故障的诊断方法及维修技巧。

三、实训过程与心得1. 实训过程在实训过程中，我们首先通过理论学习了解了汽车温度传感器的基本知识，然后通过实践操作掌握了温度传感器的拆装、检测、电路分析及故障诊断等技能。

实训过程中，我们分组进行实践操作，相互协作，共同解决问题。

2. 实训心得（1）理论知识与实际操作相结合：通过本次实训，我深刻体会到理论知识与实际操作的重要性。

只有将理论知识与实践操作相结合，才能真正掌握汽车温度传感器的相关知识。

（2）团队合作精神：在实训过程中，我们学会了与他人协作，共同解决问题。

这使我认识到，在今后的工作中，团队合作精神至关重要。

（3）严谨的工作态度：在实训过程中，我们严格按照操作规程进行实践操作，以确保安全。

这使我认识到，在工作中，严谨的工作态度是保证工作质量的关键。

车辆温度类传感器是用于测量车辆各部分的温度变化的设备，常见的包括发动机温度、冷却液温度、空调出风口温度等。

以下是一个基本的车辆温度类传感器的工作原理的解释：
1.热敏电阻（RTD）原理：
常见的温度传感器之一是基于热敏电阻（RTD）的原理。

它使用具有温度敏感性能的材料，如铂金（Pt100）。

当温度发生变化时，电阻值也会相应改变。

温度升高时，电阻值增加；温度降低时，电阻值减小。

2.热电偶（Thermocouple）原理：
热电偶也是常用的温度传感器类型之一。

它由两种不同金属导线组成，形成一个闭合回路。

当连接点之间存在温度差异时，会产生一个电势差，这被称为热电效应。

根据热电效应的性质，可以计算出温度变化的数值。

3.光纤温度传感器：
光纤温度传感器利用光纤的特性来测量温度变化。

光纤中嵌入了一种具有温度响应特性的材料。

当温度发生变化时，该材料的折射指数会变化，从而改变通过光纤的光信号特性。

通过测量这种变化，可以确定温度的值。

4.热敏电阻（NTC或PTC）原理：
热敏电阻（NTC或PTC）是另一种常用于车辆温度传感器的原理。

它们使用温度敏感材料，其电阻值与温度成反比或正比关系。

NTC热敏电阻的电阻值随温度升高而减小，而PTC热敏电阻的电阻值随温度升高而增加。

这些原理只是车辆温度类传感器的一部分工作原理示例，实际上还有其他不同类型和工作原理的传感器可用于车辆温度监测。

具体选择和应用取决于车辆的需要和技术要求。
