钢结构第二版课后习题答案钢结构第二版课后习题答案钢结构是一门重要的工程学科，它涉及到建筑、桥梁、车辆等领域的设计和施工。
在学习钢结构的过程中，课后习题是非常重要的一部分，它可以帮助学生巩固所学知识，提高解决问题的能力。
本文将为大家提供钢结构第二版课后习题的答案，希望对大家的学习有所帮助。
第一章：钢结构基础知识1. 钢结构的优点有哪些？答：钢结构具有重量轻、强度高、施工周期短、可重复利用等优点。
2. 钢结构的分类有哪些？答：钢结构可以分为工业建筑钢结构、桥梁钢结构和特殊用途钢结构等。
3. 钢结构设计的基本原则是什么？答：钢结构设计的基本原则是满足强度、刚度和稳定性的要求。
第二章：钢结构的材料性能1. 钢材的强度是指什么？答：钢材的强度是指其抵抗外力破坏的能力。
2. 钢材的塑性是指什么？答：钢材的塑性是指其在受力作用下可以发生塑性变形而不断延展。
3. 钢材的屈服点是什么意思？答：钢材的屈服点是指在拉伸过程中，材料开始发生塑性变形的点。
第三章：钢结构的连接方式1. 钢结构的连接方式有哪些？答：钢结构的连接方式包括焊接连接、螺栓连接和铆接连接等。
2. 焊接连接的优点是什么？答：焊接连接具有连接强度高、结构刚度大、施工简便等优点。
3. 螺栓连接的优点是什么？答：螺栓连接具有拆卸方便、可重复利用、施工速度快等优点。
第四章：钢结构的设计原则1. 钢结构的设计原则是什么？答：钢结构的设计原则是满足强度、刚度和稳定性的要求，并考虑施工的可行性和经济性。
2. 钢结构的荷载有哪些？答：钢结构的荷载包括自重、活载、风荷载、地震荷载等。
3. 钢结构的稳定性是指什么？答：钢结构的稳定性是指在受力作用下，结构不发生失稳现象。
第五章：钢结构的施工工艺1. 钢结构的施工工艺包括哪些环节？答：钢结构的施工工艺包括制作、运输、安装和验收等环节。
2. 钢结构的制作工艺有哪些？答：钢结构的制作工艺包括切割、焊接、钻孔和组装等。
3. 钢结构的安装工艺有哪些？答：钢结构的安装工艺包括起吊、定位、连接和调整等。
钢结构基础(第二版)课后习题【完整版本】
单个螺栓抗拉承载力 危险螺栓所受荷载
危险螺栓验算
满足强度要求！ （2）牛腿处螺栓计算 单个螺栓抗剪承载力
危险螺栓所受荷载
满足强度要求！
解：⑴先确定焊脚尺寸 计算焊缝群形心 计算焊缝有效截面性质
计算危险点焊缝应力 满足强度要求!
②按焊缝构造要求， 计算焊缝群截面性质
满足强度要求!
③方案1与方案2的焊条用量： 方案2所耗焊条较方案1的少19.6%。
7.13 如图所示螺栓双盖板连接，构件钢材为Q235钢， 承受轴心拉力，螺栓为8.8级高强度摩擦型螺栓连接，接 触面喷砂处理螺栓直径20mm，孔径21.5mm。试验算此 连接最大承载力。 解：单个螺栓承载力 螺栓群承载力截面特性
面内稳定验算
面内稳定满足要求！ 面外稳定验算
面外稳定满足要求！
解：（A）根据GB50017对不完整框架的压杆计算长度系 数修正考虑，两边梁的线刚度应为
则梁柱线刚度的比值为（两柱相同） 根据表5-2的近似公式
解：（B）根据GB50017对不完整框架的压杆计算长度系 数修正考虑，两边梁的线刚度应为
采用近似计算 验算梁整体稳定性 满足稳定性要求！
若无跨中侧向支撑 计算稳定系数
计算所能承受的荷载
第三次作业
解: 计算构件截面几何特性
计算虚轴折算长细比 虚、实轴对应的截面均为b类，则 压杆整体稳定验算 满足整体稳定要求！
解（1）验算平面内稳定
面内稳定满足要求！
（2）分析面外稳定强于面内稳定 可考虑不计算面外稳定性 跨中受压翼缘有侧向支撑点时，所需
构件承载力
此连接承载力
解：（1）支托受力，螺栓抗拉验算 单个螺栓承载力
危险螺栓抗拉验算
满足强度要求！
（2）支托不受力，螺栓抗拉抗剪验算 单个螺栓抗剪承载力 危险螺栓所受剪力 螺栓抗剪拉验算
危险螺栓验算
满足强度要求！ （2）牛腿处螺栓计算 单个螺栓抗剪承载力
危险螺栓所受荷载
满足强度要求！
解：⑴先确定焊脚尺寸 计算焊缝群形心 计算焊缝有效截面性质
计算危险点焊缝应力 满足强度要求!
②按焊缝构造要求， 计算焊缝群截面性质
满足强度要求!
③方案1与方案2的焊条用量： 方案2所耗焊条较方案1的少19.6%。
7.13 如图所示螺栓双盖板连接，构件钢材为Q235钢， 承受轴心拉力，螺栓为8.8级高强度摩擦型螺栓连接，接 触面喷砂处理螺栓直径20mm，孔径21.5mm。试验算此 连接最大承载力。 解：单个螺栓承载力 螺栓群承载力截面特性
面内稳定验算
面内稳定满足要求！ 面外稳定验算
面外稳定满足要求！
解：（A）根据GB50017对不完整框架的压杆计算长度系 数修正考虑，两边梁的线刚度应为
则梁柱线刚度的比值为（两柱相同） 根据表5-2的近似公式
解：（B）根据GB50017对不完整框架的压杆计算长度系 数修正考虑，两边梁的线刚度应为
采用近似计算 验算梁整体稳定性 满足稳定性要求！
若无跨中侧向支撑 计算稳定系数
计算所能承受的荷载
第三次作业
解: 计算构件截面几何特性
计算虚轴折算长细比 虚、实轴对应的截面均为b类，则 压杆整体稳定验算 满足整体稳定要求！
解（1）验算平面内稳定
面内稳定满足要求！
（2）分析面外稳定强于面内稳定 可考虑不计算面外稳定性 跨中受压翼缘有侧向支撑点时，所需
构件承载力
此连接承载力
解：（1）支托受力，螺栓抗拉验算 单个螺栓承载力
危险螺栓抗拉验算
满足强度要求！
（2）支托不受力，螺栓抗拉抗剪验算 单个螺栓抗剪承载力 危险螺栓所受剪力 螺栓抗剪拉验算
钢结构基础(第二版)课后习题第四章答案
4.10验算图示焊接工字形截面轴心受压构件的稳定性。
钢材为Q235钢，翼缘为火焰切割边，沿两个主轴平面的支撑条件及截面尺寸如图所示。
已知构件承受的轴心压力为N=1500kN 。
解：由支承条件可知0x 12m l =，0y 4ml =23364x 1150012850025012225012476.610mm12122I +⎛⎫=⨯⨯+⨯⨯+⨯⨯⨯=⨯ ⎪⎝⎭ 3364y 5001821225031.310mm 1212I =⨯+⨯⨯⨯=⨯2225012*********mm A =⨯⨯+⨯=x 21.8cm i ===，y 5.6cmi ===0x x x 12005521.8l i λ===，0y y y 40071.45.6l i λ===，翼缘为火焰切割边的焊接工字钢对两个主轴均为b 类截面，故按y λ查表得=0.747ϕ整体稳定验算：3150010200.8MPa 215MPa0.74710000N f A ϕ⨯==<=⨯，稳定性满足要求。
4.13图示一轴心受压缀条柱，两端铰接，柱高为7m 。
承受轴心力设计荷载值N=1300kN ，钢材为Q235。
已知截面采用2[28a ，单个槽钢的几何性质：A=40cm2，iy=10.9cm ，ix1=2.33cm ，Ix1=218cm4，y0=2.1cm ，缀条采用∟45×5，每个角钢的截面积：A1=4.29cm2。
试验算该柱的整体稳定性是否满足？解：柱为两端铰接，因此柱绕x 、y 轴的计算长度为：0x 0y 7ml l ==224x x10262221840 2.19940.8cm 22b I I A y ⎡⎤⎡⎤⎛⎫⎛⎫=+-=+-=⎢⎥⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎢⎥⎣⎦⎣⎦x 11.1cm i === 0x xx 70063.111.1l i λ=== 0y y y 70064.210.9l i λ===0x 65.1λ===格构柱截面对两轴均为b 类截面，按长细比较大者验算整体稳定既可。
《钢结构原理与设计第二版》 4-8章课后答案

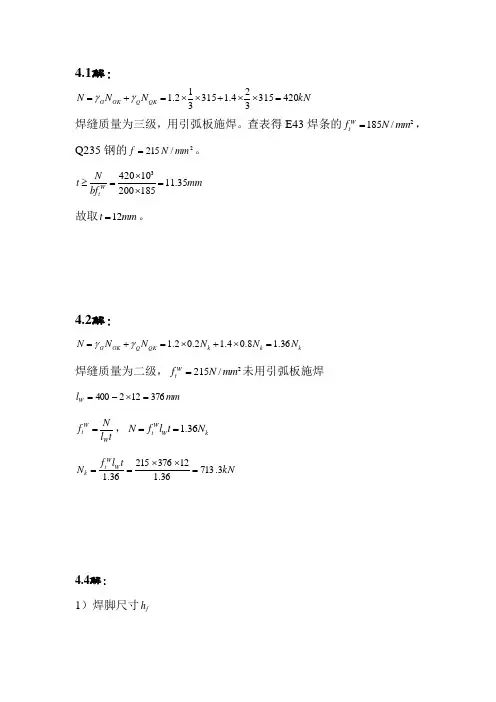

4.1解：kN N N N QK Q GK G 420315324.1315312.1=⨯⨯+⨯⨯=+=γγ焊缝质量为三级，用引弧板施焊。
查表得E43焊条的2/185mm N f W t =，Q235钢的2/215mm N f =。
mm bf N t W t 35.11185200104203=⨯⨯=≥ 故取mm t 12=。
4.2解：k k k QK Q GK G N N N N N N 36.18.04.12.02.1=⨯+⨯=+=γγ焊缝质量为二级，2/215mm N f W t =未用引弧板施焊mm l W 376122400=⨯-= tl Nf W W t =，k W W t N t l f N 36.1== kN t l f N W W t k 3.71336.11237621536.1=⨯⨯==4.4解： 1）焊脚尺寸f h背部尺寸⎪⎩⎪⎨⎧=⨯=≤=⨯=≥mmt h mmt h f f 6.982.12.174.4105.15.1m in 1m ax 1趾部尺寸()()⎪⎩⎪⎨⎧=-=-≤=⨯=≥mmt h mm t h f f 7~62~182~174.4105.15.1m in 2m ax 2 为方便备料，取mm h h h f f f 621===，满足上述要求。
2）轴心力N 的设计值kN N N N QK Q GK G 4.2481809.04.11801.02.1=⨯⨯+⨯⨯=+=γγ按角钢背与趾部侧面角焊缝内力分配系数可知:等边角钢内力分配系数3.01=b e 7.02=be对角钢趾部取力矩平衡得: 21Ne b N =kN N N be N 52.744.2483.03.021=⨯===kN N N N N 88.1734.2487.07.012=⨯==-=3)焊缝长度。
当构件截面为一只角钢时，考虑角钢与节点板单面连接所引起的偏心影响， W t f 应乘以折减系数0.85。
4钢结构基础第二版课后习题答案12页word文档

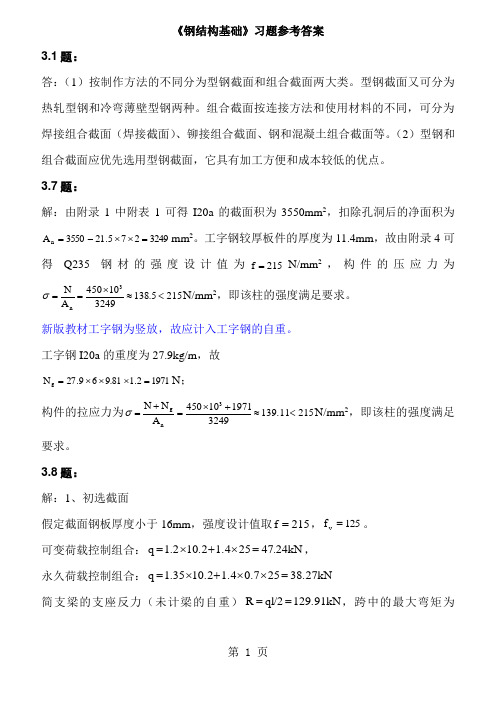

《钢结构基础》习题参考答案3.1题：答：（1）按制作方法的不同分为型钢截面和组合截面两大类。
