输电线路工频参数测试仪的测试接线方法

浅析输电线路工频参数测量方法发表时间：2019-07-08T08:55:17.073Z 来源：《电力设备》2019年第4期作者：林长海[导读] 摘要：由于输电线路营运条件越来越繁琐，原有的输电线路中工频参数的测算模式已经远远不能可以符合现在的运行需要。

（国网河北省电力有限公司石家庄供电分公司 050000）摘要：由于输电线路营运条件越来越繁琐，原有的输电线路中工频参数的测算模式已经远远不能可以符合现在的运行需要。

本文阐述了原有测量方式中发生的问题，并且在如今先进的在线测算方式里面对增量法、积分法、微分法等开展了探讨。

关键词：输电线路；工频参数；测量输电线路它是电网系统中的核心构成环节。

投入运行之前应该对它的电气参数开展测算和审批，给电能调节等机构核计线路短路时的电流量、计量潮流分配、继电维护整定以及选取恰当的工作方法给予参考[1]。

通常测算的数据包括绝缘检测、DC电阻、相位检查、零序阻抗、正序阻抗、零序电容和正序电容。

对于同一座塔架上的多个网络线路，还应该测算输电线路它们中间的耦合电容和互感阻抗。

现在，项目建设上大多数运用工频法来开展测量这些数据。

它的原理就是将处理频率电源应用于待测电路，把电流表、功率表和电压表用来测算数据，手动读取每个电表的刻度，经过对应的计算得到具体的工频参数数据。

一、传统输电线路工频测量方法现状及存在的问题1. 传统输电线路工频测量方法传统的电路工频参数测算方式是断电测量，也就是被测输电线路一定要断电并与电网断开，并且输电线路的零序和正序参数值是采取不一样的测算实践进行测量获得的。

采取对输电线路加以测试电流，可以使用电压表、功率表、电流表和频率表等多种仪器来测算线路的不同运行状态。

手动读取仪表值后，通过对应的公式运算得到对应的输电线路的参数值。

该测算方式单凭比理论运算获得的参数数据更加精确，因为它避免了具体运行中许多不稳定原因的干扰，如地质环境、天气变化、温度高低等，然而，断电测量不但干扰正常的负荷供电与潮流的最佳分配，还存在测量仪器笨重、操作复杂、耗时费力等方面的缺点，此外，在测算前后的测量过程中，无论是断开、接地、合闸还是其他许多操作，均都存在着对施工工作者与电气仪器的安全故障发生的可能，特别是测量过程中输电线路两头的无线电连接与调度，安全性能差，容易导致协调误差。

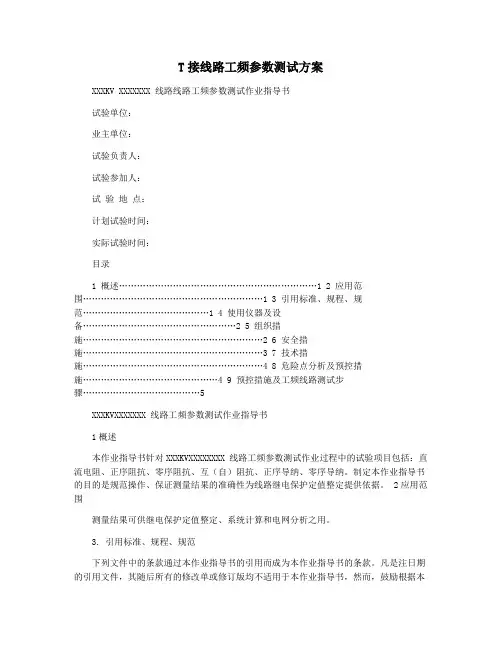

T接线路工频参数测试方案XXXKV XXXXXXX 线路线路工频参数测试作业指导书试验单位：业主单位：试验负责人：试验参加人：试验地点：计划试验时间：实际试验时间：目录1 概述..................................................................1 2 应用范围............................................................1 3 引用标准、规程、规范..........................................1 4 使用仪器及设备...................................................2 5 组织措施............................................................2 6 安全措施............................................................3 7 技术措施............................................................4 8 危险点分析及预控措施.............................................4 9 预控措施及工频线路测试步骤 (5)XXXKVXXXXXXX 线路工频参数测试作业指导书1概述本作业指导书针对XXXKVXXXXXXXX 线路工频参数测试作业过程中的试验项目包括：直流电阻、正序阻抗、零序阻抗、互（自）阻抗、正序导纳、零序导纳。

制定本作业指导书的目的是规范操作、保证测量结果的准确性为线路继电保护定值整定提供依据。

2应用范围测量结果可供继电保护定值整定、系统计算和电网分析之用。

3. 引用标准、规程、规范下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

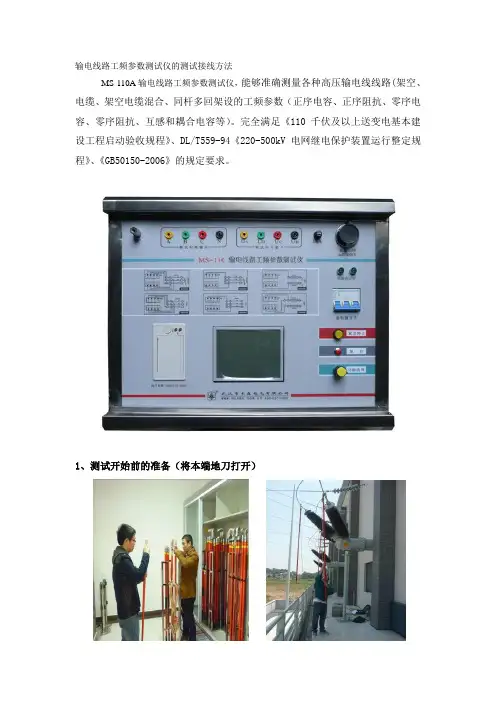

输电线路工频参数测试仪的测试接线方法MS-110A输电线路工频参数测试仪，能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等）。

完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

1、测试开始前的准备（将本端地刀打开）图1-1：拆掉接地棒地线以便接上仪器测试线图1-2：测试线通过绝缘棒引到被测线路上1.1如果试验现场有接地棒，操作步骤如下：（1）拆掉接地棒上的地线，以便接上仪器测试线，需拆3根接地棒，如图6-1；（2）将仪器面板左上角的接地端子可靠接入大地；（3）将信号地N可靠接入大地；（4）将黄色测试线较粗的接面板上的A端子，较细接U A端子，黄色夹子夹在接地棒前端的金属上；（5）将绿色测试线较粗的接面板上的B端子，较细接U B端子，黄色夹子夹在接地棒前端的金属上；（6）将红色测试线较粗的接面板上的C端子，较细接U C端子，黄色夹子夹在接地棒前端的金属上；（7）将夹有黄、绿、红测试线的接地棒分别钩到被测线路的A、B、C相上，如图6-2。

1.2如果试验现场没有接地棒，操作步骤如下：（1）将被测线路的测量端引下线可靠接入大地，如图6-3；图1-3 将被测线路测量端引下线接地（2）将仪器面板左上角的接地端子可靠接入大地；（3）将信号地N可靠接入大地；（4）将黄色测试线较粗的接面板上的A端子，较细的接U A端子；（5）将绿色测试线较粗的接面板上的B端子，较细的接U B端子；（6）将红色测试线较粗的接面板上的C端子，较细的接U C端子；（7）将黄、绿、红夹子分别夹到A、B、C线路的引下线上，如图6-4；图1-4 将黄、绿、红夹子分别夹到A、B、C线路的引下线上（8）脱开引下线的接地线，如图6-5。

图1-5 脱开引下线的接地线如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。

第１１卷　（２００９年第１０期）电力安全技术输电线路工频参数测试的技术要点及注意事项〔摘 要〕输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。

在介绍输电线路参数测试的基本原则后，结合实际工程的经验，提出了在测试线路参数中技术上应掌握的要点及安全方面应注意的事项。

〔关键词〕输电线路；参数测试；注意事项１ 概述新建高压输电线路在投入运行前，除了检查线路绝缘、核对相位外，还应测试各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。

对于投入运行多年的线路，由于投运后导线的老化、邻近线路的建设、土壤电阻率的变化，或气候、环境及地理等因素的影响，可能使输电线路的实际工频参数发生变化，也需定期测试。

因此输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。

２ 编制测试方案的主要内容２．１ 收集有关参数资料线路工频参数值的准确测试将为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作提供实际依据。

因此测试参数前，应收集线路的有关设计资料，如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面，了解线路参数设计值，并根据资料和现场实际条件制订测试方案。

对于己投入运行的线路，由于电网结构的改变，可能会出现同杆架设的多回路或距离较近、平行段较长的线路，以致严重影响初期测试的耦合电容和互感阻抗参数值，同样要收集有关资料，根据电网的发展变化编制出符合实际的测试方案。

２．２ 确定需测试的线路参数线路工频参数测试包括：正序阻抗、零序阻抗、线间阻抗、线地阻抗、互感阻抗、正序电容、零序电容、线间电容、线地电容及耦合电容。

对新架线路各相的绝缘电阻、直流电阻也是需测试的线路参刘焕强，欧阳青（广东电网公司河源供电局，广东　河源 ５１７０００）数。

其中互感阻抗、耦合电容是当出现两回平行线路运行时继电保护整定、考虑电容传递过电压影响必须用到的参数。

××kV××线路工频参数测试作业指导书
批准：年月日
审核：年月日
编写：年月日
测试协调人：
测试负责人：
测试日期：年月日时至年月日时
×××供电公司××××班
1 适用范围
本作业指导书仅适用于xxkVxxx线路工频参数测试标准化作业。

2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号
电业安全工作规程（热力和机械）电安生[1994]227号
安全生产工作规定国家电网总[2003]407号
电力设备预防性试验规程 DL/T 596-1996
安徽电网电力设备预防性试验规程（试行）电生[2005]255号
试验仪器使用说明书
3试验前准备工作安排
3.1 准备工作安排
3.2 人员要求
3.3 仪器仪表和工具
3．4危险点分析
3.5 人员分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
试验记录：
Word文档仅供参考。

一、方案背景为确保电力系统安全稳定运行，提高输电线路的运行效率，本方案旨在对输电线路进行全面的参数测试，包括线路电气参数、机械参数和环境参数等。

通过此次测试，为后续的线路维护、故障处理和设备更新提供科学依据。

二、测试目的1. 了解线路电气参数，为电力系统短路电流计算、继电保护整定、潮流分布计算提供依据。

2. 了解线路机械参数，为线路的承载能力评估、杆塔结构安全分析提供依据。

3. 了解线路环境参数，为线路防雷、防腐等维护措施提供依据。

三、测试内容1. 电气参数测试：- 正序电容、零序电容、正序阻抗、零序阻抗- 线路间互感电抗、耦合电容- 直流电阻、正序电容、零序电容、相间电容- 耦合电容、互感阻抗2. 机械参数测试：- 杆塔高度、基础尺寸、杆塔结构- 导线型号、截面、导线张力- 悬垂线、弛度、导线间距3. 环境参数测试：- 地形地貌、海拔高度、气温、湿度- 雷暴日数、冰冻期、腐蚀性气体浓度- 风速、风向、地震烈度四、测试方法1. 电气参数测试：- 采用输电线路工频参数测试仪进行测量，测试精度满足相关规程要求。

- 采用数字滤波技术，降低工频干扰，提高测试精度。

2. 机械参数测试：- 采用现场测量、仪器检测、数据分析等方法。

- 对杆塔、导线等关键部件进行详细测量，确保数据的准确性。

3. 环境参数测试：- 采用气象站、地震监测站等设备进行长期监测，收集相关数据。

- 分析地形地貌、海拔高度等环境因素对线路的影响。

五、测试实施1. 测试前准备：- 组建测试团队，明确职责分工。

- 编制测试方案，明确测试内容、方法、时间、地点等。

- 准备测试设备、仪器和工具。

2. 测试过程：- 按照测试方案进行现场测试，确保数据的准确性。

- 对测试数据进行整理、分析，形成测试报告。

3. 测试总结：- 对测试结果进行分析，评估线路运行状况。

- 提出改进措施，为后续线路维护、故障处理和设备更新提供依据。

六、质量保证1. 严格执行测试规程和标准，确保测试数据的准确性。

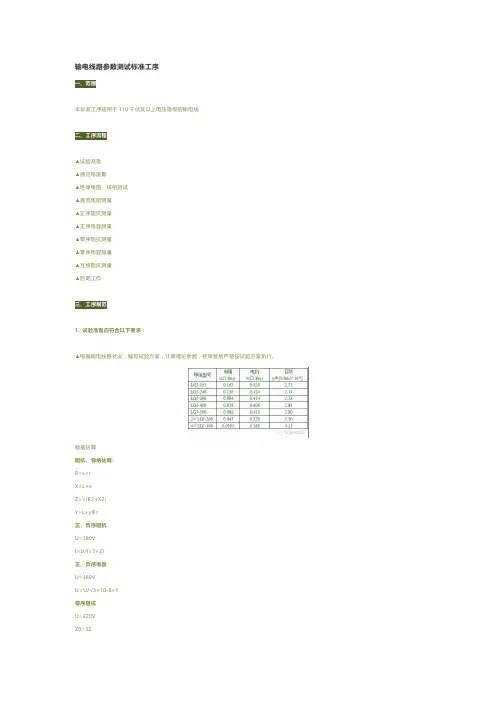

输电线路参数测试标准工序一、范围本标准工序适用于110千伏及以上电压等级的输电线二、工序流程▲试验准备▲感应电测量▲绝缘电阻、核相测试▲直流电阻测量▲正序阻抗测量▲正序电容测量▲零序阻抗测量▲零序电容测量▲互感阻抗测量▲后期工作三、工序规范1. 试验准备应符合以下要求：▲根据输电线路状况，编写试验方案，计算理论参数，经审批后严格按试验方案执行。

数据估算阻抗、导纳估算:R=L×rX=L×xZ=√(R2+X2)Y=L×yΦ=正、负序阻抗U=380VI=U/(√3×Z)正、负序电容U=380VIc=U/√3×10-6×Y零序阻抗U=220VZ0=3ZI0=3U/Z0零序电容Ic0=2.5×Ic▲根据输电线路与邻近线路情况，做好线路陪停申请工作。

▲准备试验所需仪器、仪表及工器具等相关设备，设备经检查应完好合格，试验设备需具备有效的检定合格证书。

▲应具备线路参数工作票、安措卡、试验记录表及试验方案等试验相关资料。

▲运行变电所线路参数测试前应按规定办理相关工作票事宜。

▲拆除耦合电容器、CVT与线路的连接，或采用其他隔离办法。

▲应记录线路两侧当地温度和相对湿度。

2. 感应电测量应符合以下要求:▲线路末端开路。

▲应用静电电压表测量始端各相对地感应电。

▲下图的静电电压表量程为7.5、15、30kV三档。

▲下图的静电电压表量程为150V。

▲感应电在2000V以上时，应向参数测试总指挥汇报，征得同意后，现场仅进行核相工作。

核相具体方法：以A相为例，对侧三相开路，用静电电压表量取每相的感应电压，记录电压值；A相末端接地，B相、C相末端开路，用静电电压表量取每相的电压，记录电压值；比较A相末侧接地前后感应电压值变化，若有明显降低，则表示末端接地的A相与始端A相同相。

▲当感应电在2000V以下，1000V以上时，正序电容、零序电容测量项目不测。

3. 绝缘电阻、核相测试应采用2500V及以上兆欧表，线路非测试相非测试侧短路接地，线路测试相非测试侧开路测量绝缘电阻，同时核对相位。

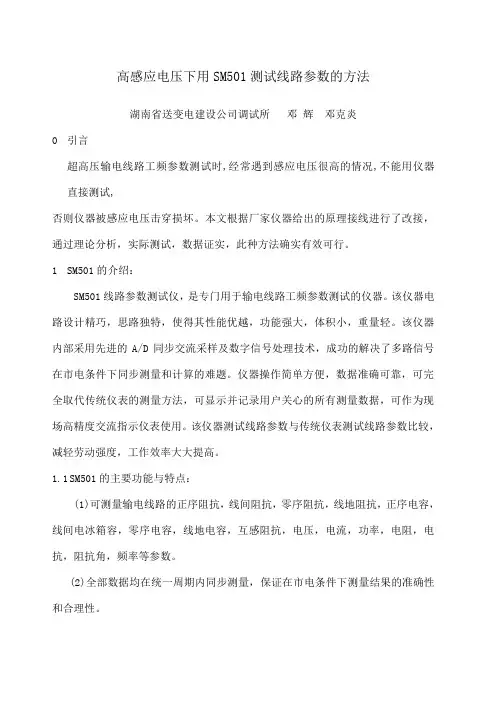

高感应电压下用SM501测试线路参数的方法湖南省送变电建设公司调试所邓辉邓克炎0引言超高压输电线路工频参数测试时,经常遇到感应电压很高的情况,不能用仪器直接测试,否则仪器被感应电压击穿损坏。

本文根据厂家仪器给出的原理接线进行了改接，通过理论分析，实际测试，数据证实，此种方法确实有效可行。

1SM501的介绍：SM501线路参数测试仪，是专门用于输电线路工频参数测试的仪器。

该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。

该仪器内部采用先进的A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题。

仪器操作简单方便，数据准确可靠，可完全取代传统仪表的测量方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。

该仪器测试线路参数与传统仪表测试线路参数比较，减轻劳动强度，工作效率大大提高。

1.1SM501的主要功能与特点：(1)可测量输电线路的正序阻抗，线间阻抗，零序阻抗，线地阻抗，正序电容，线间电冰箱容，零序电容，线地电容，互感阻抗，电压，电流，功率，电阻，电抗，阻抗角，频率等参数。

(2)全部数据均在统一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。

(3)在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器。

(4)可锁定显示数据并存储或打印全部测量结果，本仪器内置不掉电存储器，可长期保持测量数据并可随时查阅。

(5)全部汉字菜单及操作提示，直观方便。

1.2主要技术指标；(1)基本测量精度：电流、电压、阻抗0.2级,功率0.5级(2)电压测量范围:AC 0-450V 电流测量范围:AC 0-50A2为什么要对输电线路进行参数测试：输电线路短距离也有几公里，长距离的有几十至几百公里，输电线路长距离的架设，中途的换位，变电站两端相位有时出现差错，输电线路的正序阻抗，线间阻抗，零序阻抗，线地阻抗，正序电容，线间电容，零序电容，线地电容，互感阻抗，电阻，电抗，阻抗角等实际与理论计算值不一至。

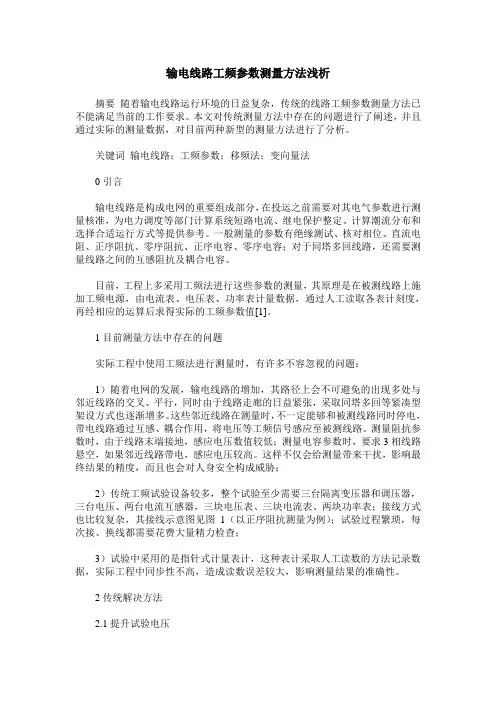

输电线路工频参数测量方法浅析摘要随着输电线路运行环境的日益复杂，传统的线路工频参数测量方法已不能满足当前的工作要求。

本文对传统测量方法中存在的问题进行了阐述，并且通过实际的测量数据，对目前两种新型的测量方法进行了分析。

关键词输电线路；工频参数；移频法；变向量法0引言输电线路是构成电网的重要组成部分，在投运之前需要对其电气参数进行测量核准，为电力调度等部门计算系统短路电流、继电保护整定、计算潮流分布和选择合适运行方式等提供参考。

一般测量的参数有绝缘测试、核对相位、直流电阻、正序阻抗、零序阻抗、正序电容、零序电容；对于同塔多回线路，还需要测量线路之间的互感阻抗及耦合电容。

目前，工程上多采用工频法进行这些参数的测量，其原理是在被测线路上施加工频电源，由电流表、电压表、功率表计量数据，通过人工读取各表计刻度，再经相应的运算后求得实际的工频参数值[1]。

1目前测量方法中存在的问题实际工程中使用工频法进行测量时，有许多不容忽视的问题：1）随着电网的发展，输电线路的增加，其路径上会不可避免的出现多处与邻近线路的交叉、平行，同时由于线路走廊的日益紧张，采取同塔多回等紧凑型架设方式也逐渐增多。

这些邻近线路在测量时，不一定能够和被测线路同时停电，带电线路通过互感、耦合作用，将电压等工频信号感应至被测线路。

测量阻抗参数时，由于线路末端接地，感应电压数值较低；测量电容参数时，要求3相线路悬空，如果邻近线路带电，感应电压较高。

这样不仅会给测量带来干扰，影响最终结果的精度，而且也会对人身安全构成威胁；2）传统工频试验设备较多，整个试验至少需要三台隔离变压器和调压器，三台电压、两台电流互感器，三块电压表、三块电流表、两块功率表；接线方式也比较复杂，其接线示意图见图1（以正序阻抗测量为例）；试验过程繁琐，每次接、换线都需要花费大量精力检查；3）试验中采用的是指针式计量表计，这种表计采取人工读数的方法记录数据，实际工程中同步性不高，造成读数误差较大，影响测量结果的准确性。

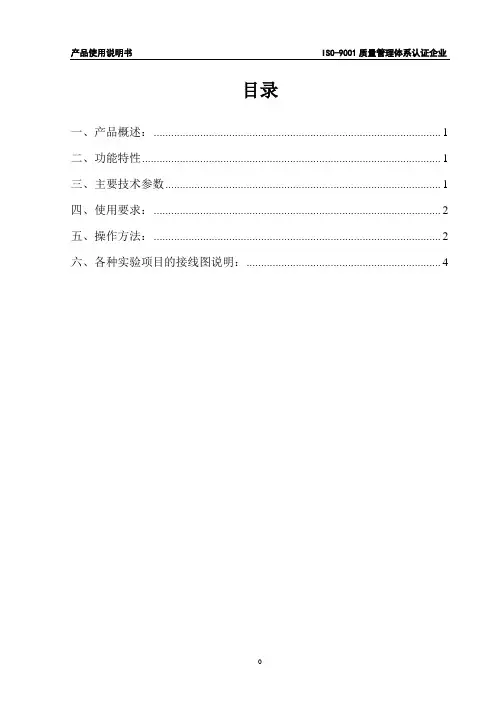

目录一、产品概述： (1)二、功能特性 (1)三、主要技术参数 (1)四、使用要求： (2)五、操作方法： (2)六、各种实验项目的接线图说明： (4)一、产品概述：该仪器用于测量工频线路正序阻抗、零序阻抗等参数，产品采用高档处理器和高进度快速A/D转换器，采用前沿的技术对模拟信号进行调节，用高效的算法进行数据处理，因而使得仪器具有快速的数据处理能力和很高的测量精度；列外该仪器采用全中文显示分级菜单，用户只要开机，选中实验项目，菜单回自动引导用户完成实验，而且该仪器还可将实验的数据通过面板微型打印机将实验数据输出，作为实验记录和存档。

二、功能特性该仪器用于测量电压、电流、功率、频率等直接参数，并且根据用户选择的实验项目，计算出工频线路的正序阻抗，零序阻抗、正序电容、零序电容、零序互感参数。

三、主要技术参数电压测量范围0 – 500 V误差范围 0.2级电流测量范围0 – 5 A误差范围 0.2级功率测量范围 0 – 2500 W误差范围 0.5级频率测量范围 45 – 65 Hz误差范围 0.2级说明：外界互感器可以拓宽仪器的测量范围，只须设置好仪器的电压和电流变比即可。

四、使用要求：温度： 0 – 40℃ 湿度： ＜ 90% RH 供电电源： AC220V ± 10%五、操作方法：该仪器的人机接口是一个键盘和一个显示器，通过键盘选择显示器上的项目来完成仪器的操作，现将操作说明如下。

仪器开机显示如图1图1在此显示界面按下“↑”、“↓”、“确认”、“功能”键的任意键，仪器进入实验项目的选择，实验的项目有正序阻抗、零序阻抗、正序电容、零序电容、正序互感。

我们通过“↑”、“↓”键来选择我们所要做的实验项目，被选中的项目的显示方式和其它没有选中的实验项目的显示方式相反，选中的项目采用反显方式显示，没选中的采用正显方式显示。

在图1中，按下“↑”、“↓”、“确认”、“功能”键的任意键进入图2，在图2中我们选择的实验项目是正序阻抗，在后面所有的菜单的操作方式都相同，所以后面就不再介绍了。

高压输电线路工频参数测量方法根据GB50150-2006标准规定，新建及改建的35kV高压输电线路在投入运行前，除了检查线路绝缘情况，核对相位外，还应测量各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据,并可借以验证长线路的换相效果和无功补偿是否达到了设计的预期目前，高压输电线路工频参数测量方法有2种：传统工频法和变频法测试目前国内不少电业部门在现场进行线路工频参数测量时，有的还采用指针式表计组合，需人工多次不同步读取测量数据，人工工作量大；有的虽已使用了专用的数字测量仪表或线路参数测试仪，但当线路较长时，所需用的工频试验电源容量仍将会很大；而且采用工频电源进行测试需要用调压器,隔离变压器,高压电流互感器、电压互感器等众多设备, 使得试验设备重、大、多，试验接线非常繁杂。

整套试验设备体积庞大，重量大，需要吊车等配合工作，十分不利于现场工作，而且由于测试电源是工频电源，容易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，对电源的容量和体积要求又进一步提高随着国家电力建设的发展、供电线路的同杆架设和交叉跨越增多，导致输电线路相互间的感应电压不断提高,对测试人员和仪器仪表的安全造成严重的威胁；给线路工频参数的准确测量带来了强力的干扰。

因此，采用传统的工频电源进行线路参数的测试难以保证工作的安全性及测试结果的准确性变频法测试系统可采用非工频频率的电源进行线路的测试,以代替目前线路测试需用的众多设备，并规避了工频感应对测量准确性的干扰。

为了进一步削弱工频感应电压、电流对于测量安全的威胁和对测量准确性的干扰，我公司在测试系统的核心部件－变频电源内部做了特殊处理，用于泄放工频感应电流和削除工频感应电压测试系统主机可对设定的频率信号进行定频采样，并根据主机仪器中数据库内置的不同类型及线径的输电线路每公里的理论参考值用于对测试结果的非工频频率进行校正得出工频下的线路参数测试值用户可根据被测线路的工频感应电压、电流的大小确定试验频率为工频或变频，若采用定频测试，仪器可将线路测试参数自动归算到工频条件下的测试结果，并且生成标准规范的测试报告。

输电线参数测量方法周学君摘要：介绍了输电线工频、高频参数的测量方法，具体说明了各参数的测量接线和计算公式。

关键词：输电线；工频参数；高频参数；测量中图分类号：TM711 文献标识码：AParameter measurement of power transmission linesZHOU Xue-jun(General Office of Standing Committee of Guangdong People′s Congress，Guangzhou 510080，China)Abstract：Some measuring methods for power frequency and high frequency parameters of power transmission lines are introduced with specific description on the measurement connections and computing formulas.Key words：power transmission lines；power frequency parameters；high frequency parameters；measurement在电力系统保护整定计算过程中，需要获得准确的一次设备的参数。

对于输电线路(包括架空线和电缆)的参数，虽然可以通过理论计算获取，但由于受线路所经环境、地质情况和架设方式等影响，计算值难以准确。

所以规程规定，新线路(包括破口线路)在投运前均应实测参数。

本文介绍一些简单、实用的电力线参数测量方法。

1 工频参数的测量输电线工频参数包括正序阻抗、负序阻抗、零序阻抗、正序电容和零序电容。

输电线是静止元件，其正、负序阻抗相同。

电力系绕正常运行时，电源是对称的，所以测量工频参数时，所用的试验电源必须对称，相序必须与变电站的工作电源隔离，通常使用隔离变压器隔离。

输电线路异频参数测试仪正序电容测试接线图
输电线路异频参数测试仪现场测试接线
在测试开始前，先将测量端线路的引下线可靠接入大地，避免互感电压，同时将仪器面板左上角的接地端子可靠接入大地，然后分别将电源输出信号地N和电压输入信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员安全。

异频参数测试仪采用四极法原理，被测线路需要电流引下线三根，电压引下线三根，电流测试线位于测试电源侧，电压引下线位于线路侧，消除测量端的测试线和接触电阻的影响，如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。

异频线参接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所参数测量，大大提高测试效率和操作安全性，零序测试时，仪器内部已经将A、B、C三相短接输出，但电压测试通道会测试到引线电阻，导致引起额外的误差，如果线路很短，为确保测试准确度，零序阻抗测试时，请严格按照产品所示接线图接线，在异频线参测试仪内部已经将N、UN与接地端等三个柱子可靠连接，现场接线时只连接左上角的仪器接地端到大地就可以了。

正序参数测试接线
在正序电容也称为正序开路，测试中被测线路对端（相对于测量端）开路，将仪器电源输出引至被测线路测量端外侧电流引下线，电压测量输入端接至电压引下线，三相、两相、单相回路的测试接线如图所示。

1-06254
注意事项
测量时，为了避免感应电压，请先将测量端线路的引下线可靠接入大地。

工频线路参数测试仪操作规范
型号：BKFC-3218X
厂家：保定市精艺电子仪器有限公司
额定参数：精度：0.2级；生产标准Q1NRD01-2005
主要用途：例行试验用仪器，新投、改造线路的参数测试
操作步骤：
1、根据试验项目正确接线，打开仪器电源进入显示【超人电子】
页面，液晶显示屏分为两部分，上部显示菜单及数据；下面两
行为反白字体，显示下一步操作提示。

在该页面下调节液晶显
示对比度，后按确认键进入下一页面。

2、该页面显示【输电线工频参数，1-测试项目选择，2-辅助参数
设置，3-查看内存记录】可通过按上下键或直接按1-3进行选
择进入下一界面。

3、根据页面显示的项目可进行选择，如测【正序阻抗】可按1键
或直接将光标移动到该处按确认键进入到测试界面。

4、复查接线无误，接通试验电源，匀速调压，并时刻监视电流值，
待电流到达试验值时，停止调压，按确认键可使显示数据锁定
并存储，屏幕显示“数据锁定”后可断开试验电源，再按“确
认键”打印数据，按“取消”键退出锁定状态。

注意事项：
1、接通试验电源前，认真检查试验接线，确认接线无误且接触牢靠，
确保试验过程中接线不会脱落。

2、接地端子或电源线中的接地端子应就近可靠接地。

3、电流回路用粗线连接，电压回路用细线连接。

4、禁止在电压或电流输入过载条件下工作。

5、一次测试完成先存储数据，迅速降压断开三相电源后打印数据。
