浅析输电线路工频参数测量方法发表时间：2019-07-08T08:55:17.073Z 来源：《电力设备》2019年第4期作者：林长海[导读] 摘要：由于输电线路营运条件越来越繁琐，原有的输电线路中工频参数的测算模式已经远远不能可以符合现在的运行需要。
（国网河北省电力有限公司石家庄供电分公司 050000）摘要：由于输电线路营运条件越来越繁琐，原有的输电线路中工频参数的测算模式已经远远不能可以符合现在的运行需要。
本文阐述了原有测量方式中发生的问题，并且在如今先进的在线测算方式里面对增量法、积分法、微分法等开展了探讨。
关键词：输电线路；工频参数；测量输电线路它是电网系统中的核心构成环节。
投入运行之前应该对它的电气参数开展测算和审批，给电能调节等机构核计线路短路时的电流量、计量潮流分配、继电维护整定以及选取恰当的工作方法给予参考[1]。
通常测算的数据包括绝缘检测、DC电阻、相位检查、零序阻抗、正序阻抗、零序电容和正序电容。
对于同一座塔架上的多个网络线路，还应该测算输电线路它们中间的耦合电容和互感阻抗。
现在，项目建设上大多数运用工频法来开展测量这些数据。
它的原理就是将处理频率电源应用于待测电路，把电流表、功率表和电压表用来测算数据，手动读取每个电表的刻度，经过对应的计算得到具体的工频参数数据。
一、传统输电线路工频测量方法现状及存在的问题1. 传统输电线路工频测量方法传统的电路工频参数测算方式是断电测量，也就是被测输电线路一定要断电并与电网断开，并且输电线路的零序和正序参数值是采取不一样的测算实践进行测量获得的。
采取对输电线路加以测试电流，可以使用电压表、功率表、电流表和频率表等多种仪器来测算线路的不同运行状态。
手动读取仪表值后，通过对应的公式运算得到对应的输电线路的参数值。
该测算方式单凭比理论运算获得的参数数据更加精确，因为它避免了具体运行中许多不稳定原因的干扰，如地质环境、天气变化、温度高低等，然而，断电测量不但干扰正常的负荷供电与潮流的最佳分配，还存在测量仪器笨重、操作复杂、耗时费力等方面的缺点，此外，在测算前后的测量过程中，无论是断开、接地、合闸还是其他许多操作，均都存在着对施工工作者与电气仪器的安全故障发生的可能，特别是测量过程中输电线路两头的无线电连接与调度，安全性能差，容易导致协调误差。
输电线路工频参数测试仪的测试接线方法MS-110A输电线路工频参数测试仪，能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等）。
完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。
1、测试开始前的准备（将本端地刀打开）图1-1：拆掉接地棒地线以便接上仪器测试线图1-2：测试线通过绝缘棒引到被测线路上1.1如果试验现场有接地棒，操作步骤如下：（1）拆掉接地棒上的地线，以便接上仪器测试线，需拆3根接地棒，如图6-1；（2）将仪器面板左上角的接地端子可靠接入大地；（3）将信号地N可靠接入大地；（4）将黄色测试线较粗的接面板上的A端子，较细接U A端子，黄色夹子夹在接地棒前端的金属上；（5）将绿色测试线较粗的接面板上的B端子，较细接U B端子，黄色夹子夹在接地棒前端的金属上；（6）将红色测试线较粗的接面板上的C端子，较细接U C端子，黄色夹子夹在接地棒前端的金属上；（7）将夹有黄、绿、红测试线的接地棒分别钩到被测线路的A、B、C相上，如图6-2。
1.2如果试验现场没有接地棒，操作步骤如下：（1）将被测线路的测量端引下线可靠接入大地，如图6-3；图1-3 将被测线路测量端引下线接地（2）将仪器面板左上角的接地端子可靠接入大地；（3）将信号地N可靠接入大地；（4）将黄色测试线较粗的接面板上的A端子，较细的接U A端子；（5）将绿色测试线较粗的接面板上的B端子，较细的接U B端子；（6）将红色测试线较粗的接面板上的C端子，较细的接U C端子；（7）将黄、绿、红夹子分别夹到A、B、C线路的引下线上，如图6-4；图1-4 将黄、绿、红夹子分别夹到A、B、C线路的引下线上（8）脱开引下线的接地线，如图6-5。
图1-5 脱开引下线的接地线如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。
第１１卷 （２００９年第１０期）电力安全技术输电线路工频参数测试的技术要点及注意事项〔摘 要〕输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。
在介绍输电线路参数测试的基本原则后，结合实际工程的经验，提出了在测试线路参数中技术上应掌握的要点及安全方面应注意的事项。
〔关键词〕输电线路；参数测试；注意事项１ 概述新建高压输电线路在投入运行前，除了检查线路绝缘、核对相位外，还应测试各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。
对于投入运行多年的线路，由于投运后导线的老化、邻近线路的建设、土壤电阻率的变化，或气候、环境及地理等因素的影响，可能使输电线路的实际工频参数发生变化，也需定期测试。
因此输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。
２ 编制测试方案的主要内容２．１ 收集有关参数资料线路工频参数值的准确测试将为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作提供实际依据。
因此测试参数前，应收集线路的有关设计资料，如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面，了解线路参数设计值，并根据资料和现场实际条件制订测试方案。
对于己投入运行的线路，由于电网结构的改变，可能会出现同杆架设的多回路或距离较近、平行段较长的线路，以致严重影响初期测试的耦合电容和互感阻抗参数值，同样要收集有关资料，根据电网的发展变化编制出符合实际的测试方案。
２．２ 确定需测试的线路参数线路工频参数测试包括：正序阻抗、零序阻抗、线间阻抗、线地阻抗、互感阻抗、正序电容、零序电容、线间电容、线地电容及耦合电容。
对新架线路各相的绝缘电阻、直流电阻也是需测试的线路参刘焕强，欧阳青（广东电网公司河源供电局，广东 河源 ５１７０００）数。
其中互感阻抗、耦合电容是当出现两回平行线路运行时继电保护整定、考虑电容传递过电压影响必须用到的参数。
线路参数测试的现场测试方法我国不断增加的电网容量和不断增长的输电线路，使线路的实际参数与输电线路的理论数值不相符，所以召开输电线路应用前，应进行线路参数测试。
电力系统潮流计算和继电保护可以运用线路参数测试进行保护计算机提供数据的准确性，能够使线路正常工作并在继电保护中占有重要地位。
标签：线路参数测试；现场测试；测试装置电力系统潮流、短路计算以及继电保护等工作的基础是输电线路的参数测试，确保其准确性，能够使我国电网安全稳定运行。
一、线路参数测试的内容及发展现阶段，线路参数测试方法可以分为仪表法、数字法和在线测量法，根据线路测试并不一定都存在于线路铺设的前期，所以测量的关键是处理干扰信号，一般发生在其它回路送电的情况下。
传统的线路参数测量方法仪表法，是一种停电测量方法，就是说在测量前，应该将线路进行停电处理并脱离电网，通过不同的测量实验得到线路的正序和零序参数。
线路的运行状态可以根据线路的施加电源，通过电流表、电压表、功率表以及频率计进行测量。
例如，焦塘线路全长：18.788 公里，是一条新建线路。
导线型号为LGJ-300/40，平行排列，1XC-ZMC3，1XC-JC4是其主要塔形。
相关工作人员利用对应公式计算出线路的相关参数。
这种测量方式有效的改善了实际应用中各种不确定因素的影响。
例如线路所处环境的天气、温度以及地质条件等等。
所以仅依靠理论依据得到的测量参数没有这种方式准确。
这种测试方式的缺点在于，停电测量会影响正常的潮流优化分布和负荷供电，所以仪表读数会有一定误差。
输电线路参数测试因为单片微机技术的逐渐完善有了很大的发展，电力系统中广泛的运用了单片微机的测量装置。
这种新一代的智能化测量方式也被称为数字化测量。
通过采用数字信号处理方法对采样数据进行处理，以及交流采样测量信号是数字化测量的主要方式，线路的参数最后有单片机计算。
这种测量方式能够避免传统方法在人工读数时出现的误差。
通过减少线路中高次谐波的影响，使测量精度有所提高。
输电线路参数测试标准工序一、范围本标准工序适用于110千伏及以上电压等级的输电线二、工序流程▲试验准备▲感应电测量▲绝缘电阻、核相测试▲直流电阻测量▲正序阻抗测量▲正序电容测量▲零序阻抗测量▲零序电容测量▲互感阻抗测量▲后期工作三、工序规范1. 试验准备应符合以下要求：▲根据输电线路状况，编写试验方案，计算理论参数，经审批后严格按试验方案执行。
数据估算阻抗、导纳估算:R=L×rX=L×xZ=√(R2+X2)Y=L×yΦ=正、负序阻抗U=380VI=U/(√3×Z)正、负序电容U=380VIc=U/√3×10-6×Y零序阻抗U=220VZ0=3ZI0=3U/Z0零序电容Ic0=2.5×Ic▲根据输电线路与邻近线路情况，做好线路陪停申请工作。
▲准备试验所需仪器、仪表及工器具等相关设备，设备经检查应完好合格，试验设备需具备有效的检定合格证书。
▲应具备线路参数工作票、安措卡、试验记录表及试验方案等试验相关资料。
▲运行变电所线路参数测试前应按规定办理相关工作票事宜。
▲拆除耦合电容器、CVT与线路的连接，或采用其他隔离办法。
▲应记录线路两侧当地温度和相对湿度。
2. 感应电测量应符合以下要求:▲线路末端开路。
▲应用静电电压表测量始端各相对地感应电。
▲下图的静电电压表量程为7.5、15、30kV三档。
▲下图的静电电压表量程为150V。
▲感应电在2000V以上时，应向参数测试总指挥汇报，征得同意后，现场仅进行核相工作。
核相具体方法：以A相为例，对侧三相开路，用静电电压表量取每相的感应电压，记录电压值；A相末端接地，B相、C相末端开路，用静电电压表量取每相的电压，记录电压值；比较A相末侧接地前后感应电压值变化，若有明显降低，则表示末端接地的A相与始端A相同相。
▲当感应电在2000V以下，1000V以上时，正序电容、零序电容测量项目不测。
3. 绝缘电阻、核相测试应采用2500V及以上兆欧表，线路非测试相非测试侧短路接地，线路测试相非测试侧开路测量绝缘电阻，同时核对相位。
输电线路工频参数测量方法浅析摘要随着输电线路运行环境的日益复杂，传统的线路工频参数测量方法已不能满足当前的工作要求。
本文对传统测量方法中存在的问题进行了阐述，并且通过实际的测量数据，对目前两种新型的测量方法进行了分析。
关键词输电线路；工频参数；移频法；变向量法0引言输电线路是构成电网的重要组成部分，在投运之前需要对其电气参数进行测量核准，为电力调度等部门计算系统短路电流、继电保护整定、计算潮流分布和选择合适运行方式等提供参考。
一般测量的参数有绝缘测试、核对相位、直流电阻、正序阻抗、零序阻抗、正序电容、零序电容；对于同塔多回线路，还需要测量线路之间的互感阻抗及耦合电容。
目前，工程上多采用工频法进行这些参数的测量，其原理是在被测线路上施加工频电源，由电流表、电压表、功率表计量数据，通过人工读取各表计刻度，再经相应的运算后求得实际的工频参数值[1]。
1目前测量方法中存在的问题实际工程中使用工频法进行测量时，有许多不容忽视的问题：1）随着电网的发展，输电线路的增加，其路径上会不可避免的出现多处与邻近线路的交叉、平行，同时由于线路走廊的日益紧张，采取同塔多回等紧凑型架设方式也逐渐增多。
这些邻近线路在测量时，不一定能够和被测线路同时停电，带电线路通过互感、耦合作用，将电压等工频信号感应至被测线路。
测量阻抗参数时，由于线路末端接地，感应电压数值较低；测量电容参数时，要求3相线路悬空，如果邻近线路带电，感应电压较高。
这样不仅会给测量带来干扰，影响最终结果的精度，而且也会对人身安全构成威胁；2）传统工频试验设备较多，整个试验至少需要三台隔离变压器和调压器，三台电压、两台电流互感器，三块电压表、三块电流表、两块功率表；接线方式也比较复杂，其接线示意图见图1（以正序阻抗测量为例）；试验过程繁琐，每次接、换线都需要花费大量精力检查；3）试验中采用的是指针式计量表计，这种表计采取人工读数的方法记录数据，实际工程中同步性不高，造成读数误差较大，影响测量结果的准确性。
/610/
电力电缆工频参数测试
随着城市规模的扩大，架空输电线路逐渐减少，因此测试电缆工频参数为计算系统短路电流、继电保护整定值、推算潮流分布和选择合理运行方式等提供实际依据，并可以检查电缆在安装、敷设时的质量是否满足设计的要求。
电力电缆工频参数测试的注意事项是：
（1）在测量阻抗时，短路线截面积应尽可能大。
（2）在试验时为避免电流线压降的影响，功率表、电压表的电压最好从线路端子处进行测量。
（3）零序阻抗测试中，接地线截面积应足够大，与接地端连接应可靠，以防止接地不良干扰零序电阻测量。
（4）测量感应电流时，电缆线路末端应不接地，避免分流造成测量不准确。
（5）零序阻抗测试中，电缆“金属护层”的接地方式与运行时的实际方式保持一致。
（6）施工方提供的电缆线路长度要准确，若提供的理论线路长度和实际长度相差过大会严重干扰对测量值的判断。
（7）严禁在雷雨天气进行线路参数测量，若在测量过程中沿线路有雷阵雨，则应立即停止测量。
/610/ （8）当被测电缆线路感应电压过高（＞1000V）、感应电流过大（＞30A）时，应向上级部门汇报，取消线路参数测量工作或将同沟敷设运行的电缆线路配合停电以降低感应电压、电缆。
（9）在测量正序阻抗时，采用双功率表法，要注意“极性”。
（10）在测量零序阻抗时，应采用隔离变压器，以避免系统零序分量的干扰。
（11）测量直流电阻值与试验方案计算值比较，有明显差异，表面设计长度与施工长度不一致。
若考虑电缆两端与GIS相连，直流电阻值包含GIS内隔离开关、断路器的接触电阻，以及到GIS内接地开关接触电阻的影响。
一般都超过厂家的计算值，直流电阻值作为参考值。
![11[1].输电线路试验与测量](https://uimg.taocdn.com/db1f181955270722192ef72c.webp)
输电线路试验与测量方瑞明博士/教授Email:fangrm@1. 输电线路工频参数测量新建高压输电线路在投入运行之前，除了检查线路绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。
一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、相间电容C12、正序电容C1和零序电容C0。
对于同杆架设的多回路或距离较近、平行段较长的线路，还需测量耦合电容Cm和互感阻抗Zm。
测量参数前，应收集线路的有关设计资料，如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等，了解线路电气参数设计值，并根据这些资料和现场情况做出测试方案。
1. 输电线路工频参数测量一、测试方法1、测量线路各相的绝缘电阻测量绝缘电阻，是为了检查线路绝缘状况，以及有无接地或相间短路等缺陷。
一般应在沿线天气良好情况下(不能在雷雨天气)进行测量。
首先将被测线路三相对地短接，以释放线路电容积累的静电荷，从而保证人身和设备安全。
测量时，应拆除三相对地的短路接地线，然后测量各相对地是否还有感应电压(测量表计用高内阻电压表，最好用静电电压表)，若还有感应电压，应采取措施消除，以保证测试工作的安全和测量结果的准确。
一、测试方法1、测量线路各相的绝缘电阻测量线路的绝缘电阻时，应确知线路上无人工作，并得到现场指挥允许工作的命令后，将非测量的两相短路接地，用2500～5000V 兆欧表，轮流测量每一相对其他两相及地间的绝缘电阻。
若线路长，电容量较大时，应在读取绝缘电阻值后，先拆去接于兆欧表L 端子上的测量导线，再停兆欧表，以免反充电损坏兆欧表。
测量结束后应对线路进行放电。
测量线路各相绝缘电阻接线图如图所示。
1. 输电线路工频参数测量一、测试方法2、核对相位通常对新建线路，应核对其两端相位是否一致，以免由于线路两侧相位不一致，在投入运行时造成短路事故。
核对相位的方法很多，一般用兆欧表和指示灯法。

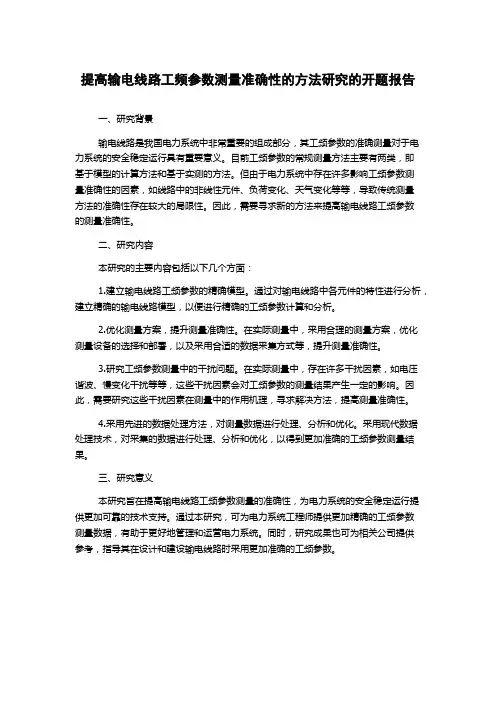

提高输电线路工频参数测量准确性的方法研究的开题报告一、研究背景输电线路是我国电力系统中非常重要的组成部分，其工频参数的准确测量对于电力系统的安全稳定运行具有重要意义。
目前工频参数的常规测量方法主要有两类，即基于模型的计算方法和基于实测的方法。
但由于电力系统中存在许多影响工频参数测量准确性的因素，如线路中的非线性元件、负荷变化、天气变化等等，导致传统测量方法的准确性存在较大的局限性。
因此，需要寻求新的方法来提高输电线路工频参数的测量准确性。
二、研究内容本研究的主要内容包括以下几个方面：1.建立输电线路工频参数的精确模型。
通过对输电线路中各元件的特性进行分析，建立精确的输电线路模型，以便进行精确的工频参数计算和分析。
2.优化测量方案，提升测量准确性。
在实际测量中，采用合理的测量方案，优化测量设备的选择和部署，以及采用合适的数据采集方式等，提升测量准确性。
3.研究工频参数测量中的干扰问题。
在实际测量中，存在许多干扰因素，如电压谐波、慢变化干扰等等，这些干扰因素会对工频参数的测量结果产生一定的影响。
因此，需要研究这些干扰因素在测量中的作用机理，寻求解决方法，提高测量准确性。
4.采用先进的数据处理方法，对测量数据进行处理、分析和优化。
采用现代数据处理技术，对采集的数据进行处理、分析和优化，以得到更加准确的工频参数测量结果。
三、研究意义本研究旨在提高输电线路工频参数测量的准确性，为电力系统的安全稳定运行提供更加可靠的技术支持。
通过本研究，可为电力系统工程师提供更加精确的工频参数测量数据，有助于更好地管理和运营电力系统。
同时，研究成果也可为相关公司提供参考，指导其在设计和建设输电线路时采用更加准确的工频参数。
高压输电线路工频参数测量方法根据GB50150-2006标准规定，新建及改建的35kV高压输电线路在投入运行前，除了检查线路绝缘情况，核对相位外，还应测量各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据,并可借以验证长线路的换相效果和无功补偿是否达到了设计的预期目前，高压输电线路工频参数测量方法有2种：传统工频法和变频法测试目前国内不少电业部门在现场进行线路工频参数测量时，有的还采用指针式表计组合，需人工多次不同步读取测量数据，人工工作量大；有的虽已使用了专用的数字测量仪表或线路参数测试仪，但当线路较长时，所需用的工频试验电源容量仍将会很大；而且采用工频电源进行测试需要用调压器,隔离变压器,高压电流互感器、电压互感器等众多设备, 使得试验设备重、大、多，试验接线非常繁杂。
整套试验设备体积庞大，重量大，需要吊车等配合工作，十分不利于现场工作，而且由于测试电源是工频电源，容易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，对电源的容量和体积要求又进一步提高随着国家电力建设的发展、供电线路的同杆架设和交叉跨越增多，导致输电线路相互间的感应电压不断提高,对测试人员和仪器仪表的安全造成严重的威胁；给线路工频参数的准确测量带来了强力的干扰。
因此，采用传统的工频电源进行线路参数的测试难以保证工作的安全性及测试结果的准确性变频法测试系统可采用非工频频率的电源进行线路的测试,以代替目前线路测试需用的众多设备，并规避了工频感应对测量准确性的干扰。
为了进一步削弱工频感应电压、电流对于测量安全的威胁和对测量准确性的干扰，我公司在测试系统的核心部件－变频电源内部做了特殊处理，用于泄放工频感应电流和削除工频感应电压测试系统主机可对设定的频率信号进行定频采样，并根据主机仪器中数据库内置的不同类型及线径的输电线路每公里的理论参考值用于对测试结果的非工频频率进行校正得出工频下的线路参数测试值用户可根据被测线路的工频感应电压、电流的大小确定试验频率为工频或变频，若采用定频测试，仪器可将线路测试参数自动归算到工频条件下的测试结果，并且生成标准规范的测试报告。
xx kV **线路工频参数测试作业指导书
批准：
审核：
编写：测试协调人：
测试负责人：
测试日期：年月日时至年月日
XXX供电公司义乂**班年月日年月日年月日
1适用范围
本作业指导书仅适用于xxkVxxx线路工频参数测试标准化作业。
2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书发布时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号
电业安全工作规程（热力和机械）电安生[1994]227号
安全生产工作规定国家电网总[2003]407号
电力设备预防性试验规程DL/T 596-1996
安徽电网电力设备预防性试验规程（试行）电生[2005]255号
试验仪器使用说明书
3试验前准备工作安排
1.1准备工作安排
1.2人员要求
1.3仪器仪表和工具
3.4危险点分析
3.5人员分工
4试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5试验总结
6作业指导书执行情况评估
7附录
试验记录：
Word文档仅供参考。
输电线路工频参数测试研究概述输电线路是电力系统的重要组成部分，其稳定性和安全性对电网运行至关重要。
为了确保输电线路的可靠性，保证电力系统运行的稳定性和安全稳定性，需要对输电线路的工频参数进行测试与研究。
本文将对输电线路的工频参数进行介绍，包括对工频参数的定义、测试方法和现有的研究成果进行综述。
工频参数的定义工频参数是指输电线路在电网运行过程中所表现出的电学特性值。
包括振荡特性、阻抗特性和电容特性等。
其中振荡特性又分为固有特性和响应特性。
固有特性是指输电线路自身的特性，如电感、电阻等；响应特性是指输电线路对电网扰动的响应能力。
阻抗特性指电感和电容在大小及位置上对输电线路所提供的电阻值的影响。
电容特性是指输电线路所包含的电容的大小及位置对电压和电流响应的影响。
工频参数测试方法1. 传统测试方法传统测试方法主要采用高频电阻桥或低频振荡器等仪器设备对输电线路进行测试。
其中，高频电阻桥可以测量输电线路的电阻和电感值，低频振荡器可以测量输电线路的固有频率、迟滞、耦合等特性。
2. 基于数字信号处理的测试方法基于数字信号处理的测试方法包括数字型谐波分析仪、数字信号处理分析系统等。
这些仪器可以对输电线路所产生的谐波信号进行数据采集和分析，得到输电线路的阻抗、电容等工频参数。
3. 基于线路参数估计的测试方法基于线路参数估计的测试方法采用线路参数估计技术来确定输电线路的阻抗参数。
该方法通常需要采用多点激励法，对输电线路进行多次激励的测试，得到线路在不同频率下的响应，从而确定线路的参数。
工频参数测试质量的评价工频参数测试质量的评价主要包括精度、可重复性和灵敏度等。
精度是指测试结果与实际值的接近程度。
可重复性是指测试结果的重复性或再现性。
灵敏度是指测试方法对于线路参数变化的响应能力。
工频参数的研究现状目前，针对输电线路工频参数的研究主要包括以下几个方向：1. 工频参数与负荷的关系工频参数与负荷的关系是研究输电线路工频参数的一个重要方向。
高感应电线路工频参数测试工作难点浅析发布时间：2021-08-20T10:24:14.993Z 来源：《中国电业》2021年12期作者：杨家逵严建功何洪云赵德伟[导读] 新建及改建的高压输电线路在投入运行前，除了检查线路绝缘情况，核对相位外，还应测量各种工频参数值，杨家逵严建功何洪云赵德伟中国能源建设集团云南火电建设有限公司 650000引言新建及改建的高压输电线路在投入运行前，除了检查线路绝缘情况，核对相位外，还应测量各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据,并可借以验证长线路的换相效果和无功补偿是否达到了设计的预期。
输电线路工频参数的测量除一般电气测试必须注意的种种安全问题之外, 还有其特殊性。
输电线路短则几千米，长则上千公里, 不仅常常有同类相邻伴行,还屡屡与之上跨下穿, 由于电容CH/C0分压和电磁感应(XH和负荷电流)在彼此各自身上产生的响应－感应电压，对测试人员和测试仪器的安全构成威胁，这是必须以万无一失的态度来对待的事，防止感应电压伤及人身安全是线路参数现场测试的第一要义。
一、工频参数测试工作中存在的问题随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性。
目前输电线路参数测试的项目有感应电压电流测量、绝缘电阻测量、直流电阻测量、工频参数测试；测量感应电压、绝缘电阻和测试工频参数是由三个独立的部分组成的，线路核相和测量绝缘电阻采用兆欧表，绝缘测试完成后，需要重新接线到线路参数测试仪中，进行参数测试。
在拆接线过程中，如果感应电压较高，存在一定的安全隐患；同时感应电压高时，普通的兆欧表测量绝缘电阻存在烧表和测量不稳定的问题；并且在测试参数结束后，需要判断测试结果的正确性，这样需要数据库存储线路的型号、参数等信息，当测试结束后来提供给测试人员来进行判断。
工频输电线路参数测试仪使用注意事项
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电压表、电流表、功率表测量各个电参数，最后计算得到输电线路工频参数测试结果。
使整套试验设备体积大，重量大，需要吊车配合工作，十分不利于现场测量。
本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等）。
本仪器完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。
YTC6430输电线路工频参数测试仪注意事项
1、在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2、测量接线一定要严格按说明书操作，否则后果自负。
3、测试之前一定要认真检查设置的参数是否正确。
4、应使用有地线的电源插座。
5、不能在电压和电流过量限的情况下工作。
6、试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。
所有短路、接地和引线都应有足够的截面，且必须连接牢靠。
测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
7、平行线路的测量：当线路间存在着感应干扰电压时，有时可达几十伏，通常试验电压在380V左右，三相线路零序与正序阻抗的测量
将产生严重误差。
随着试验电压、电流的增大，测量值的误差相对变小。
第１１卷 （２００９年第１０期）电力安全技术输电线路工频参数测试的技术要点及注意事项〔摘 要〕输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。
在介绍输电线路参数测试的基本原则后，结合实际工程的经验，提出了在测试线路参数中技术上应掌握的要点及安全方面应注意的事项。
〔关键词〕输电线路；参数测试；注意事项１ 概述新建高压输电线路在投入运行前，除了检查线路绝缘、核对相位外，还应测试各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。
对于投入运行多年的线路，由于投运后导线的老化、邻近线路的建设、土壤电阻率的变化，或气候、环境及地理等因素的影响，可能使输电线路的实际工频参数发生变化，也需定期测试。
因此输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。
２ 编制测试方案的主要内容２．１ 收集有关参数资料线路工频参数值的准确测试将为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作提供实际依据。
因此测试参数前，应收集线路的有关设计资料，如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面，了解线路参数设计值，并根据资料和现场实际条件制订测试方案。
对于己投入运行的线路，由于电网结构的改变，可能会出现同杆架设的多回路或距离较近、平行段较长的线路，以致严重影响初期测试的耦合电容和互感阻抗参数值，同样要收集有关资料，根据电网的发展变化编制出符合实际的测试方案。
２．２ 确定需测试的线路参数线路工频参数测试包括：正序阻抗、零序阻抗、线间阻抗、线地阻抗、互感阻抗、正序电容、零序电容、线间电容、线地电容及耦合电容。
对新架线路各相的绝缘电阻、直流电阻也是需测试的线路参刘焕强，欧阳青（广东电网公司河源供电局，广东 河源 ５１７０００）数。
其中互感阻抗、耦合电容是当出现两回平行线路运行时继电保护整定、考虑电容传递过电压影响必须用到的参数。
２．３ 选定符合现场实际条件的试验方法目前测量线路参数的方法大致包含以下３种。
２．３．１ 仪表法仪表法是最早采用的方法。
即在被测线路上施加电源后，使用电压表、电流表、功率表、频率计等，通过人工读取各表刻度，经运算后求得各参数值。
由于在实测中工频干扰电压对线路零序参数和线路互感阻抗的测量精度影响很大，作为主要成分的工频分量必须予以消除，因此提出了一些改进，如电源倒相法、附加工频电源法、提高信噪比法。
经过长时间的现场实践，证明仪表法是容易掌握、实用性强、使用广泛、行之有效的测量方法，但是在消除干扰方面稍显不足。
２．３．２ 数字法实际上，这种方法的测量原理基本上是采用第一种方法，只是在信号的提取和处理上有了进一步提高。
因为引入了单片机技术，使得处理方法上有了质的飞跃。
首先是通过高精度的电压、电流互感器进行信号采集，再通过滤波器的按需组合，在硬件上实现对信号的滤波，再经过模／数转换，最后用单片机处理离散化的数字信号，得到最终结果。
数字法在处理干扰的方面要明显优越于仪表法。
但是，测量信号和干扰信号的主要成分是工频信号，因此在干扰很大时，就算使用再强大的数字信号处理方法，也不能达到应有的效果。
如果想得到较为准确的结果，依然是以提高输出功率为代价。
通过提高施加电压来提高信噪比，这就大大削弱了数字法的优越性。
Anjipingtai安 技 平 台第１１卷 （２００９年第１０期）电力安全技术２．３．３ 在线测量法以传输线方程为基本原理的测量方法是根据均匀传输线方程，并利用两端同步电压和电流相量直接求解出线路的特性阻抗和传播常数。
然后利用上位机计算出线路参数。
均匀传输线方程更适用于在线测量，特别是长传输线线路参数的在线测量。
需要特别指出的是，这种方法在较短距离并且系统较为稳定时，可以忽略测量数据的通信和同步问题，但在测量长输电线路时，测量数据的通信和同步将成为必须解决的关键技术问题之一。
３ 提高测试参数准确性的技术措施３．１ 影响测试参数准确性的主要因素（１） 试验电源的选取不合理；（２） 平行输电线路互感作用使线路有较大的干扰电压；（３） 试验接线、测试读取记录或计算有误。
３．２ 提高测试参数准确性的措施３．２．１ 选择测试用的设备和仪表通常在线路参数测试中采用大容量的三相调压器（３０ ｋＶＡ及以上）或１０ ｋＶ／４００ Ｖ的配电变压器作试验电源。
试验电源与系统要隔离，以防止电源干扰。
试验中测试用ＴＡ、ＴＶ应选用１级以上，电流表、电压表、功率表表计的准确度一般不低于０．５级。
测试用的设备和仪表应根据试验电压和测试参数的估算值适当选择，测试正序阻抗、零序阻抗时，试验电源电压应按线路长度和试验设备来选择，以免电流过小引起较大的测试误差。
３．２．２ 消除干扰电压措施（１） 测试端应尽量远离感应源。
测试实践表明，测试端离感应源越远，感应电压（电流）的影响越小，参数测试的精度越高。
（２） 测试正序参数时，尽可能采用隔离变压器，并把隔离变二次侧的中性点接地，以降低感应电压，也可以把线路末端接地。
（３） 在测量长距离输电线路电抗时，应在末端加接电流表，取始末端电流的平均值；测量电容时，应在末端加接电压表，取始末端电压的平均值。
（４） 当试验电压提高有困难，感应电压（电流）与外施试验电压（电流）的比值较高时，可以采用电源倒相法来消除感应电压的影响。
取试验电源倒相前后两次电压（电流）测试值的平均值作为电压电流测试值。
分析表明，采用这种办法的最大误差出现在感应电压（电流）与外施电压（电流）相位差９０。
时。
（５） 当试验电源无法进行倒相时，可以采用三相电源平均值法。
三相电源平均值法实际上是一种变相的电源倒相法，主要利用了三相电源相位差１２０。
的关系。
以零序参数测试为例，单相电压依次取电源电压Ａ，Ｂ和ｃ，（或三相电流Ａ，Ｂ和ｃ）。
此时，三相调压器最好处于相同的位置。
取３次电压（电流）的平均值进行计算即可。
４ 测试参数过程的安全注意事项（１） 测试线路绝缘电阻时，应确认线路上无人工作，并得到现场指挥允许工作的命令后，将非测试的两相接地，用２ ５００ Ｖ－５ ０００ Ｖ兆欧表，轮流测试每相对其他两相及地间的绝缘电阻。
若线路长、电容量较大时，应在读取绝缘电阻后，先拆去接于兆欧表Ｌ端子上的测试导线，再停兆欧表，以免反充电损坏兆欧表。
测试结束后应对线路进行放电。
（２） 测试新架线路直流电阻时，应根据线路的长度、导线的型号和截面，估计线路电阻值，以便选择适当的测试方法和电源电压。
一般应采用较简单的电流、电压表法测试，尤其对有感应电压的线路更为必要。
（３） 当核对线路相位时，一般应选用兆欧表法进行。
对有感应电压影响的线路应慎用指示灯法，以免造成误判。
（４） 对于同杆架设线路或平行线路，必须在试验开始前测试线路感应电压值。
测试时必须佩带绝缘手套，穿绝缘靴。
在有感应电压的线路上（同杆架设的双回线路或单回线路与另一线路有平行段）测试时，必须将另一回线路同时停电，方可进行试验，以保证测试工作的安全和测试的准确度。
试验前，首先将被试线路三相短路并接地，充分放电，以释放因线路电容积累的静电。
测试用的导线应使用绝缘导线，其端部应有绝缘套。
放电后拆除三相短路接地线。
之后，用高内阻电压表或静电电压表检查各相对地的感应电压。
（５） 在测试前，对线路引下线测试端应先可靠连接测试专用线（要求用绝缘导线，其端部有绝缘套），在接线过程中，该测试专用线必须可靠接地。
在完成接线后，拔掉接地线。
该方法可以有效地消除感应电给接线带来的危害。
（６） 无论是哪种参数的测试，试验接线工作都必须在被试线路接地的情况下进行，防止感应电压A njipingtai安 技 平 台第１１卷 （２００９年第１０期）电力安全技术火力发电厂汽水管道支吊架的分析调整方法研究从上个世纪９０年代初开始， 经过一段时间的经验积累和技术总结，１９９７年国家电力公司颁布了《火力发电厂汽水管道与支吊架维修调整导则》（ＤＬ／Ｔ６１６－１９９７）。
随着技术的进步和火力发电厂技术监控的日臻完善，电力行业在２００６年又推出新版《火力发电厂汽水管道与支吊架维修调整导则》（ＤＬ／Ｔ６１６－２００６）。
该导则使管道支吊架维修调整和技术监控管理有了重要依据，使管道支吊架和管道寿命管理从局部微观性能研究扩展到宏观结构应力分析与微观研究相结合。
通过对管道支吊架规范化、系统化的技术管理，将提高管道系统的安全运行水平，延长管道使用寿命。
１ 支吊架调整的必要性近年来，火力发电厂汽水管道泄漏或爆裂事件时有发生，对电厂的安全生产构成严重威胁，各大电力公司对管道支吊架调整以及管道振动治理工作越来越重视。
电力行业标准《火力发电厂汽水管道与支吊架维修调整导则》 （ＤＬ／Ｔ６１６－２００６）、《火力发电厂汽水管道应力计算技术规定》（ＳＤＧＪ６－２００６）、《火力发电厂汽水管道设计技术规定》（ＤＬ／５０５４－１９９６）、《火力发电厂金属技术监督规程》（ＤＬ４３８－赵 群（大唐吉林发电有限公司，吉林 长春 １３００２１）汽水管道支吊架技术监控管理的探究２０００）对开展汽水管道支吊架的技术管理工作做了详细规定，火力发电厂的技术人员要充分掌握这方面的基础知识，及时发现和解决问题，提高汽水管道及支吊架运行的安全性，避免因汽水管道支吊架失效而引发恶性事故。
２ 支吊架是保证汽水管道安全运行的重要部件２．１ 结构应力与管道的安全性管道材质损伤和破坏的根本原因是高应力与材料缺陷。
管道设计、布置所产生的结构应力是管道材质损伤和破坏的一个重要因素，只有首先从宏观上控制和降低系统应力才能真正减缓材料的损伤速度，延长管道寿命。
结构应力取决于管道支吊架的配置位置和所选用的支吊架结构形式。
在设计和安装阶段，根据管道布置的具体位置和走向，通过各种形式支吊架的合理配置，在最大程度上降低管道的结构应力。
在管道运行一段时间后，通过对管系的跟踪监控，依据管道实际运行中发生的应力变化和位移，对支吊架进行必要的调整，消除设计上存在的偏差所产生的结构应力，保证管道的安全稳定运行。
２．２ 支吊架性质决定管道应力水平与安全性对于火力发电厂来说，管道及支吊架安全可靠Anjipingtai安 技 平 台触电，接地和引线都应有足够的截面，且必须连接可靠。
测试组织工作要严密，通信畅通，在天气晴朗全线无雷雨的条件下进行，以确保测试工作安全顺利进行。
５ 结束语近年来，城乡电网改造规模巨大，一方面是新建输电线路大量投运，线路走廊越来越拥挤，长距离平行线路、同杆架设线路越来越多，线路参数测试的电磁环境越来越严峻，邻近线路、跨越线路以及空气中电磁场的影响，不仅给线路参数的测试工作带来了新的技术课题，同时给线路参数测试工作的安全提出了更严格的要求；另一方面则是随着电网的不断发展，更高电压等级的线路运行，交、直流输电技术的应用，对继电保护和自动装置的配置与整定也提出了更高的要求。
