高压输电线路测量方法

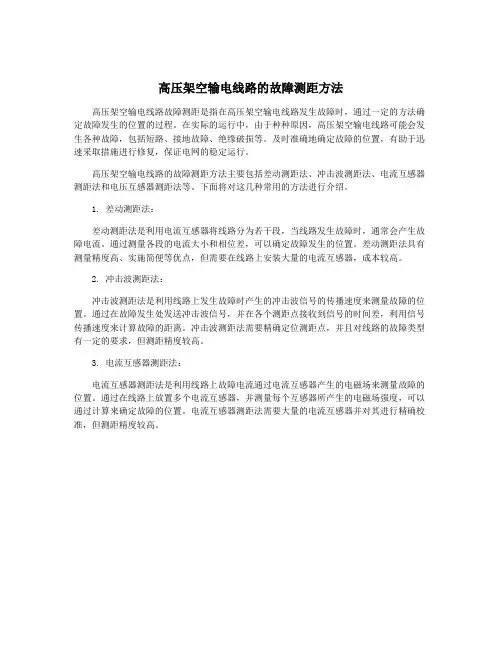

高压架空输电线路的故障测距方法
高压架空输电线路故障测距是指在高压架空输电线路发生故障时，通过一定的方法确定故障发生的位置的过程。

在实际的运行中，由于种种原因，高压架空输电线路可能会发生各种故障，包括短路、接地故障、绝缘破损等。

及时准确地确定故障的位置，有助于迅速采取措施进行修复，保证电网的稳定运行。

高压架空输电线路的故障测距方法主要包括差动测距法、冲击波测距法、电流互感器测距法和电压互感器测距法等。

下面将对这几种常用的方法进行介绍。

1. 差动测距法：
差动测距法是利用电流互感器将线路分为若干段，当线路发生故障时，通常会产生故障电流。

通过测量各段的电流大小和相位差，可以确定故障发生的位置。

差动测距法具有测量精度高、实施简便等优点，但需要在线路上安装大量的电流互感器，成本较高。

2. 冲击波测距法：
冲击波测距法是利用线路上发生故障时产生的冲击波信号的传播速度来测量故障的位置。

通过在故障发生处发送冲击波信号，并在各个测距点接收到信号的时间差，利用信号传播速度来计算故障的距离。

冲击波测距法需要精确定位测距点，并且对线路的故障类型有一定的要求，但测距精度较高。

3. 电流互感器测距法：
电流互感器测距法是利用线路上故障电流通过电流互感器产生的电磁场来测量故障的位置。

通过在线路上放置多个电流互感器，并测量每个互感器所产生的电磁场强度，可以通过计算来确定故障的位置。

电流互感器测距法需要大量的电流互感器并对其进行精确校准，但测距精度较高。

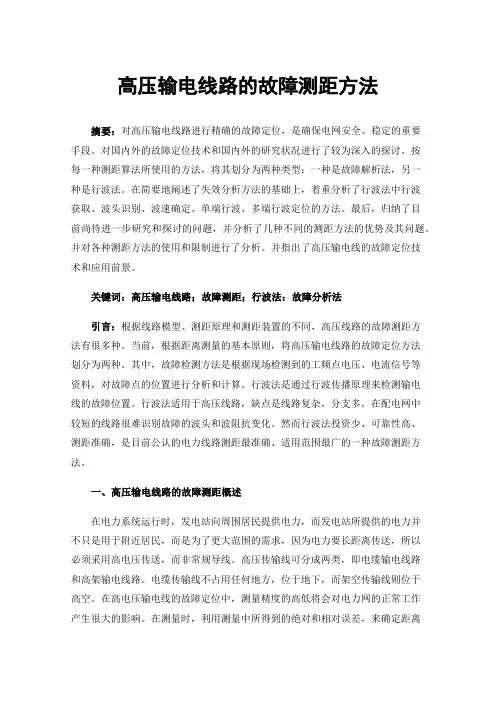

高压输电线路的故障测距方法摘要：对高压输电线路进行精确的故障定位，是确保电网安全、稳定的重要手段。

对国内外的故障定位技术和国内外的研究状况进行了较为深入的探讨。

按每一种测距算法所使用的方法，将其划分为两种类型：一种是故障解析法，另一种是行波法。

在简要地阐述了失效分析方法的基础上，着重分析了行波法中行波获取、波头识别、波速确定、单端行波、多端行波定位的方法。

最后，归纳了目前尚待进一步研究和探讨的问题，并分析了几种不同的测距方法的优势及其问题。

并对各种测距方法的使用和限制进行了分析。

并指出了高压输电线的故障定位技术和应用前景。

关键词：高压输电线路；故障测距；行波法：故障分析法引言：根据线路模型、测距原理和测距装置的不同，高压线路的故障测距方法有很多种。

当前，根据距离测量的基本原则，将高压输电线路的故障定位方法划分为两种。

其中，故障检测方法是根据现场检测到的工频点电压、电流信号等资料，对故障点的位置进行分析和计算。

行波法是通过行波传播原理来检测输电线的故障位置。

行波法适用于高压线路，缺点是线路复杂，分支多，在配电网中较短的线路很难识别故障的波头和波阻抗变化。

然而行波法投资少、可靠性高、测距准确，是目前公认的电力线路测距最准确、适用范围最广的一种故障测距方法。

一、高压输电线路的故障测距概述在电力系统运行时，发电站向周围居民提供电力，而发电站所提供的电力并不只是用于附近居民，而是为了更大范围的需求，因为电力要长距离传送，所以必须采用高电压传送，而非常规导线。

高压传输线可分成两类，即电缆输电线路和高架输电线路。

电缆传输线不占用任何地方，位于地下，而架空传输线则位于高空。

在高电压输电线的故障定位中，测量精度的高低将会对电力网的正常工作产生很大的影响。

在测量时，利用测量中所得到的绝对和相对误差，来确定距离的最终结果，使其误差降到最低，并用比较的方法测量出故障的距离。

在实际应用中，由于环境条件、技术手段、经济条件等因素的影响，故障测距存在一定的误差标准。

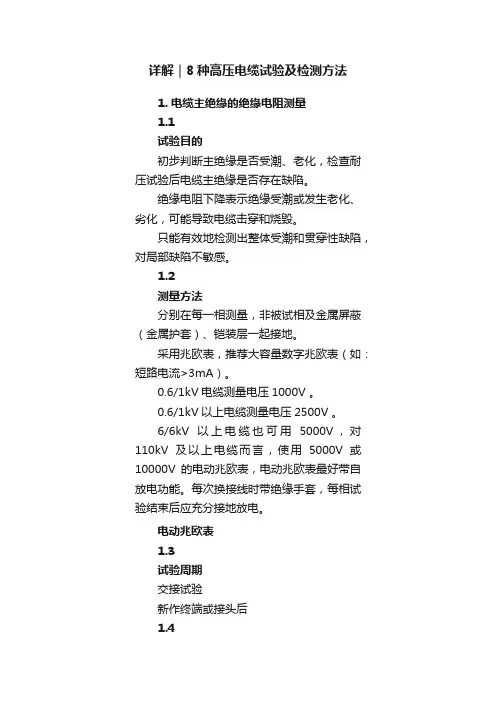

详解｜8种高压电缆试验及检测方法1. 电缆主绝缘的绝缘电阻测量1.1试验目的初步判断主绝缘是否受潮、老化，检查耐压试验后电缆主绝缘是否存在缺陷。

绝缘电阻下降表示绝缘受潮或发生老化、劣化，可能导致电缆击穿和烧毁。

只能有效地检测出整体受潮和贯穿性缺陷，对局部缺陷不敏感。

1.2测量方法分别在每一相测量，非被试相及金属屏蔽（金属护套）、铠装层一起接地。

采用兆欧表，推荐大容量数字兆欧表（如：短路电流>3mA）。

0.6/1kV电缆测量电压1000V 。

0.6/1kV以上电缆测量电压2500V 。

6/6kV以上电缆也可用5000V，对110kV及以上电缆而言，使用5000V或10000V的电动兆欧表，电动兆欧表最好带自放电功能。

每次换接线时带绝缘手套，每相试验结束后应充分接地放电。

电动兆欧表1.3试验周期交接试验新作终端或接头后1.4注意问题兆欧表“L”端引线和“E”端引线应具有可靠的绝缘。

测量前后均应对电缆充分放电，时间约2－3分钟。

若用手摇式兆欧表，未断开高压引线前，不得停止摇动手柄。

电缆不接试验设备的另一端应派人看守，不准人靠近与接触。

如果电缆接头表面泄漏电流较大，可采用屏蔽措施，屏蔽线接于兆欧表“G”端。

1.5主绝缘绝缘电阻值要求交接：耐压试验前后进行，绝缘电阻无明显变化。

预试：大于1000MΩ电缆主绝缘绝缘电阻值参考标准注：表中所列数值均为换算到长度为1km时的绝缘电阻值。

换算公式R换算＝ R测量/L，L为被测电缆长度。

当电缆长度不足1km时，不需换算。

2. 电缆主绝缘耐压试验2.1耐压试验类型电缆耐压试验分直流耐压试验与交流耐压试验。

直流耐压试验适用于纸绝缘电缆，橡塑绝缘电力电缆适用于交流耐压试验。

我们常规用的电缆为交流聚乙烯绝缘电缆（橡塑绝缘电力电缆），所以我们下面只介绍交流耐压试验。

2.2耐压试验接线图耐压试验接线图2.3耐压标准对110kV及以上电缆而言，推荐使用频率为20hz～ 300Hz谐振耐压试验。

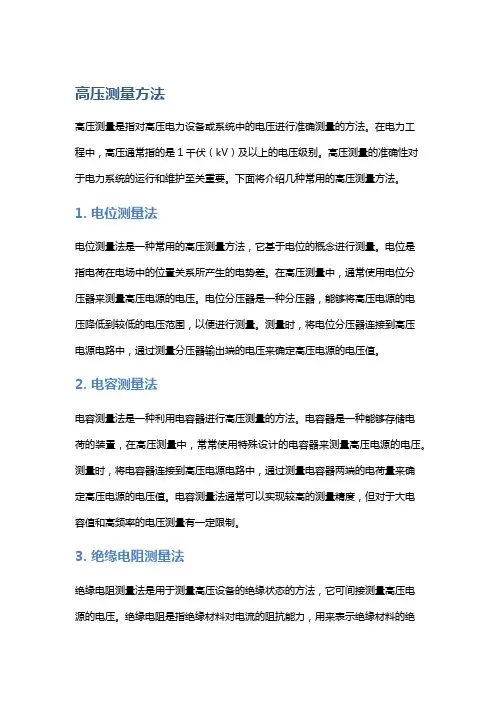

高压测量方法高压测量是指对高压电力设备或系统中的电压进行准确测量的方法。

在电力工程中，高压通常指的是1千伏（kV）及以上的电压级别。

高压测量的准确性对于电力系统的运行和维护至关重要。

下面将介绍几种常用的高压测量方法。

1. 电位测量法电位测量法是一种常用的高压测量方法，它基于电位的概念进行测量。

电位是指电荷在电场中的位置关系所产生的电势差。

在高压测量中，通常使用电位分压器来测量高压电源的电压。

电位分压器是一种分压器，能够将高压电源的电压降低到较低的电压范围，以便进行测量。

测量时，将电位分压器连接到高压电源电路中，通过测量分压器输出端的电压来确定高压电源的电压值。

2. 电容测量法电容测量法是一种利用电容器进行高压测量的方法。

电容器是一种能够存储电荷的装置，在高压测量中，常常使用特殊设计的电容器来测量高压电源的电压。

测量时，将电容器连接到高压电源电路中，通过测量电容器两端的电荷量来确定高压电源的电压值。

电容测量法通常可以实现较高的测量精度，但对于大电容值和高频率的电压测量有一定限制。

3. 绝缘电阻测量法绝缘电阻测量法是用于测量高压设备的绝缘状态的方法，它可间接测量高压电源的电压。

绝缘电阻是指绝缘材料对电流的阻抗能力，用来表示绝缘材料的绝缘性能。

在绝缘电阻测量中，常用的方法是使用绝缘电阻测试仪，将测试仪连接到高压设备的绝缘部分，通过测量测试仪的输出电流和电压来计算绝缘电阻值。

绝缘电阻测量法可以快速有效地评估高压设备的绝缘状态，并判断设备是否需要维修或更换。

4. 电压互感器测量法电压互感器测量法是一种利用电压互感器进行高压测量的方法。

电压互感器是一种专用的互感器，用于将高压电源的电压转换为低电压的信号。

在高压测量中，将电压互感器连接到高压电源电路中，通过测量互感器输出的低电压信号来确定高压电源的电压值。

电压互感器测量法通常可以实现较高的测量精度，并且对高压电源的测量不会对电源产生较大的负载影响。

以上是几种常用的高压测量方法，每种方法都有其适用的场景和特点。

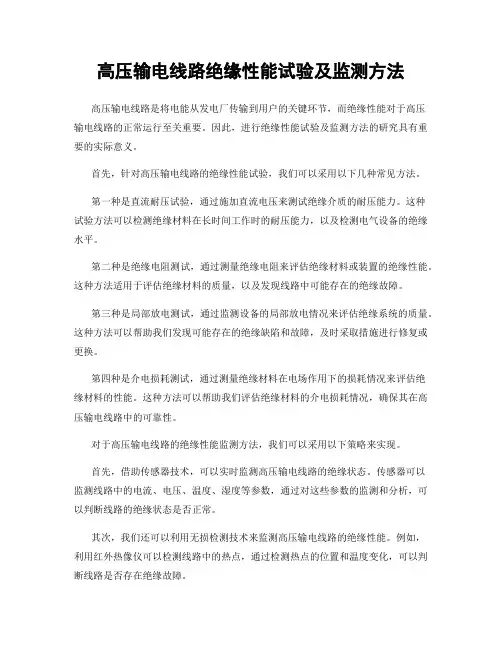

高压输电线路绝缘性能试验及监测方法高压输电线路是将电能从发电厂传输到用户的关键环节，而绝缘性能对于高压输电线路的正常运行至关重要。

因此，进行绝缘性能试验及监测方法的研究具有重要的实际意义。

首先，针对高压输电线路的绝缘性能试验，我们可以采用以下几种常见方法。

第一种是直流耐压试验，通过施加直流电压来测试绝缘介质的耐压能力。

这种试验方法可以检测绝缘材料在长时间工作时的耐压能力，以及检测电气设备的绝缘水平。

第二种是绝缘电阻测试，通过测量绝缘电阻来评估绝缘材料或装置的绝缘性能。

这种方法适用于评估绝缘材料的质量，以及发现线路中可能存在的绝缘故障。

第三种是局部放电测试，通过监测设备的局部放电情况来评估绝缘系统的质量。

这种方法可以帮助我们发现可能存在的绝缘缺陷和故障，及时采取措施进行修复或更换。

第四种是介电损耗测试，通过测量绝缘材料在电场作用下的损耗情况来评估绝缘材料的性能。

这种方法可以帮助我们评估绝缘材料的介电损耗情况，确保其在高压输电线路中的可靠性。

对于高压输电线路的绝缘性能监测方法，我们可以采用以下策略来实现。

首先，借助传感器技术，可以实时监测高压输电线路的绝缘状态。

传感器可以监测线路中的电流、电压、温度、湿度等参数，通过对这些参数的监测和分析，可以判断线路的绝缘状态是否正常。

其次，我们还可以利用无损检测技术来监测高压输电线路的绝缘性能。

例如，利用红外热像仪可以检测线路中的热点，通过检测热点的位置和温度变化，可以判断线路是否存在绝缘故障。

此外，定期进行绝缘阻抗测量也是一种常用的监测方法。

通过测量线路的绝缘阻抗，可以评估绝缘系统的可靠性和健康状况，及时发现并处理潜在的故障。

最后，还可以利用远程监测技术来实现对高压输电线路绝缘性能的实时监测。

通过远程监测装置，可以及时获取线路的实时数据，并进行分析和判断，实现远程诊断和预警，确保线路的安全运行。

综上所述，高压输电线路绝缘性能试验及监测方法对于确保线路的安全运行具有重要意义。

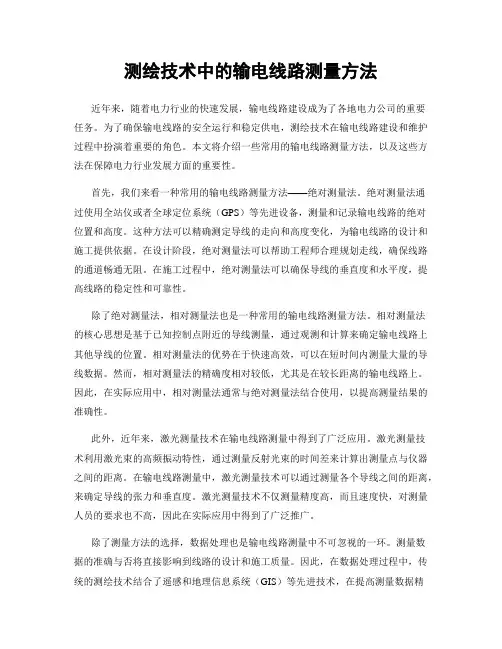

测绘技术中的输电线路测量方法近年来，随着电力行业的快速发展，输电线路建设成为了各地电力公司的重要任务。

为了确保输电线路的安全运行和稳定供电，测绘技术在输电线路建设和维护过程中扮演着重要的角色。

本文将介绍一些常用的输电线路测量方法，以及这些方法在保障电力行业发展方面的重要性。

首先，我们来看一种常用的输电线路测量方法——绝对测量法。

绝对测量法通过使用全站仪或者全球定位系统（GPS）等先进设备，测量和记录输电线路的绝对位置和高度。

这种方法可以精确测定导线的走向和高度变化，为输电线路的设计和施工提供依据。

在设计阶段，绝对测量法可以帮助工程师合理规划走线，确保线路的通道畅通无阻。

在施工过程中，绝对测量法可以确保导线的垂直度和水平度，提高线路的稳定性和可靠性。

除了绝对测量法，相对测量法也是一种常用的输电线路测量方法。

相对测量法的核心思想是基于已知控制点附近的导线测量，通过观测和计算来确定输电线路上其他导线的位置。

相对测量法的优势在于快速高效，可以在短时间内测量大量的导线数据。

然而，相对测量法的精确度相对较低，尤其是在较长距离的输电线路上。

因此，在实际应用中，相对测量法通常与绝对测量法结合使用，以提高测量结果的准确性。

此外，近年来，激光测量技术在输电线路测量中得到了广泛应用。

激光测量技术利用激光束的高频振动特性，通过测量反射光束的时间差来计算出测量点与仪器之间的距离。

在输电线路测量中，激光测量技术可以通过测量各个导线之间的距离，来确定导线的张力和垂直度。

激光测量技术不仅测量精度高，而且速度快，对测量人员的要求也不高，因此在实际应用中得到了广泛推广。

除了测量方法的选择，数据处理也是输电线路测量中不可忽视的一环。

测量数据的准确与否将直接影响到线路的设计和施工质量。

因此，在数据处理过程中，传统的测绘技术结合了遥感和地理信息系统（GIS）等先进技术，在提高测量数据精度的同时，实现了数据的可视化呈现和分析。

通过将测量数据与电力系统的地理信息相结合，电力公司可以更好地管理和维护输电线路，提高电网的运行效率和供电可靠性。

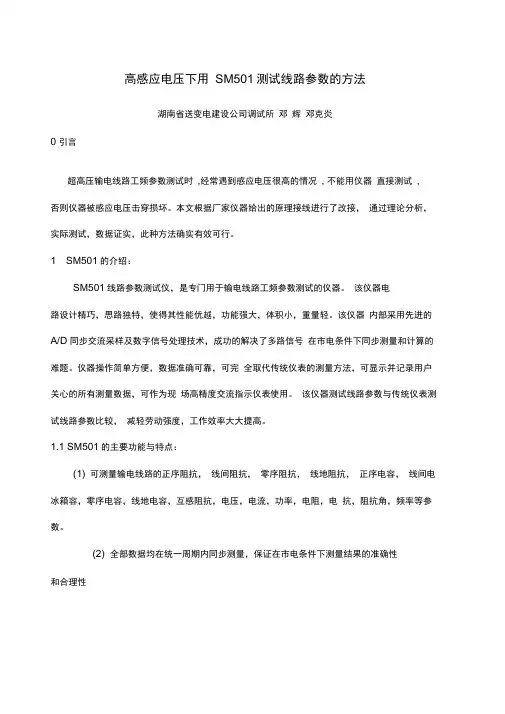

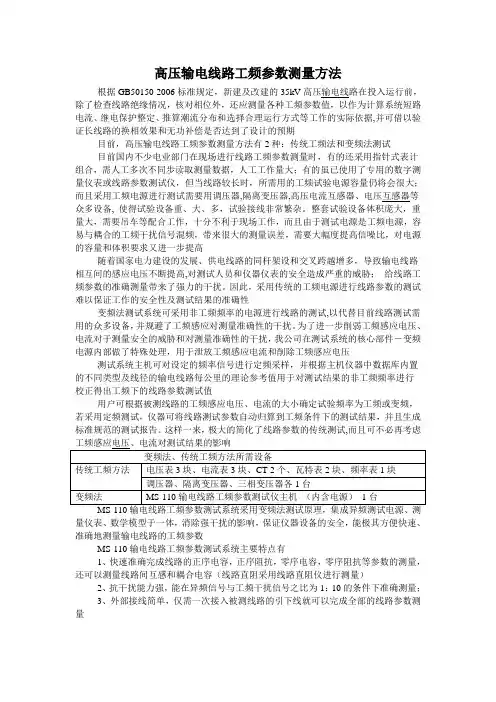

高感应电压下用SM501测试线路参数的方法湖南省送变电建设公司调试所邓辉邓克炎0 引言超高压输电线路工频参数测试时,经常遇到感应电压很高的情况, 不能用仪器直接测试,否则仪器被感应电压击穿损坏。

本文根据厂家仪器给出的原理接线进行了改接，通过理论分析，实际测试，数据证实，此种方法确实有效可行。

1 SM501的介绍：SM501线路参数测试仪，是专门用于输电线路工频参数测试的仪器。

该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。

该仪器内部采用先进的A/D 同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题。

仪器操作简单方便，数据准确可靠，可完全取代传统仪表的测量方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。

该仪器测试线路参数与传统仪表测试线路参数比较，减轻劳动强度，工作效率大大提高。

1.1 SM501的主要功能与特点：(1) 可测量输电线路的正序阻抗，线间阻抗，零序阻抗，线地阻抗，正序电容，线间电冰箱容，零序电容，线地电容，互感阻抗，电压，电流，功率，电阻，电抗，阻抗角，频率等参数。

(2) 全部数据均在统一周期内同步测量，保证在市电条件下测量结果的准确性和合理性(3) 在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器。

(4) 可锁定显示数据并存储或打印全部测量结果，本仪器内置不掉电存储器，可长期保持测量数据并可随时查阅。

(5) 全部汉字菜单及操作提示，直观方便。

1.2 主要技术指标；(1) 基本测量精度：电流、电压、阻抗级, 功率级(2) 电压测量范围:AC 0-450V 电流测量范围:AC 0-50A2 为什么要对输电线路进行参数测试：输电线路短距离也有几公里，长距离的有几十至几百公里，输电线路长距离的架设，中途的换位，变电站两端相位有时出现差错，输电线路的正序阻抗，线间阻抗，零序阻抗，线地阻抗，正序电容，线间电容，零序电容，线地电容，互感阻抗，电阻，电抗，阻抗角等实际与理论计算值不一至。

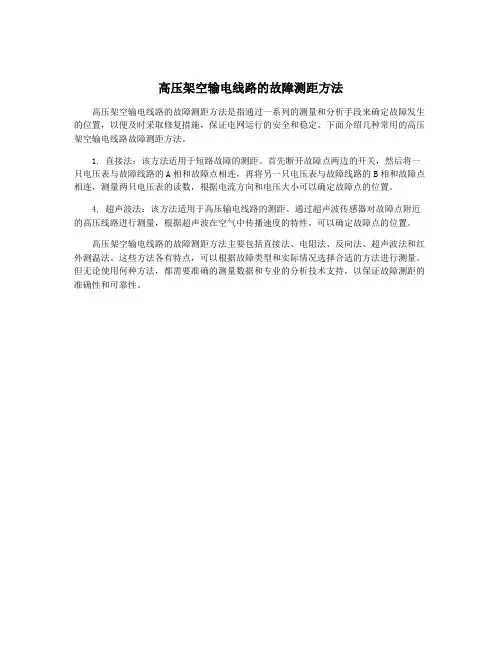

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法是指通过一系列的测量和分析手段来确定故障发生的位置，以便及时采取修复措施，保证电网运行的安全和稳定。

下面介绍几种常用的高压架空输电线路故障测距方法。

1. 直接法：该方法适用于短路故障的测距。

首先断开故障点两边的开关，然后将一只电压表与故障线路的A相和故障点相连，再将另一只电压表与故障线路的B相和故障点相连，测量两只电压表的读数，根据电流方向和电压大小可以确定故障点的位置。

4. 超声波法：该方法适用于高压输电线路的测距。

通过超声波传感器对故障点附近的高压线路进行测量，根据超声波在空气中传播速度的特性，可以确定故障点的位置。

高压架空输电线路的故障测距方法主要包括直接法、电阻法、反向法、超声波法和红外测温法。

这些方法各有特点，可以根据故障类型和实际情况选择合适的方法进行测量。

但无论使用何种方法，都需要准确的测量数据和专业的分析技术支持，以保证故障测距的准确性和可靠性。

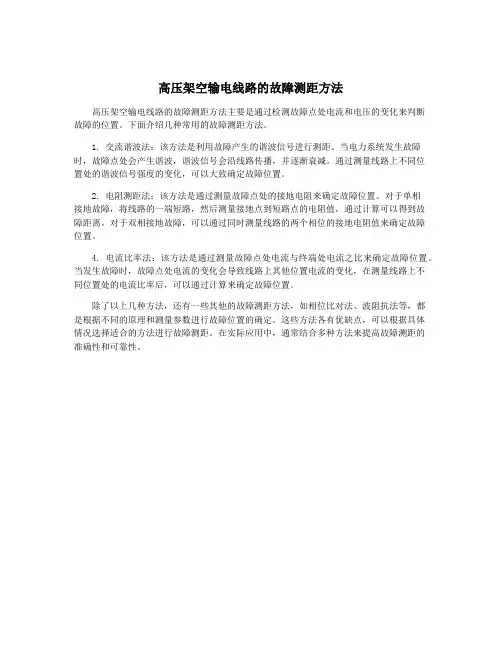

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法主要是通过检测故障点处电流和电压的变化来判断
故障的位置。

下面介绍几种常用的故障测距方法。

1. 交流谐波法：该方法是利用故障产生的谐波信号进行测距。

当电力系统发生故障时，故障点处会产生谐波，谐波信号会沿线路传播，并逐渐衰减。

通过测量线路上不同位
置处的谐波信号强度的变化，可以大致确定故障位置。

2. 电阻测距法：该方法是通过测量故障点处的接地电阻来确定故障位置。

对于单相
接地故障，将线路的一端短路，然后测量接地点到短路点的电阻值，通过计算可以得到故
障距离。

对于双相接地故障，可以通过同时测量线路的两个相位的接地电阻值来确定故障
位置。

4. 电流比率法：该方法是通过测量故障点处电流与终端处电流之比来确定故障位置。

当发生故障时，故障点处电流的变化会导致线路上其他位置电流的变化，在测量线路上不
同位置处的电流比率后，可以通过计算来确定故障位置。

除了以上几种方法，还有一些其他的故障测距方法，如相位比对法、波阻抗法等，都
是根据不同的原理和测量参数进行故障位置的确定。

这些方法各有优缺点，可以根据具体
情况选择适合的方法进行故障测距。

在实际应用中，通常结合多种方法来提高故障测距的
准确性和可靠性。

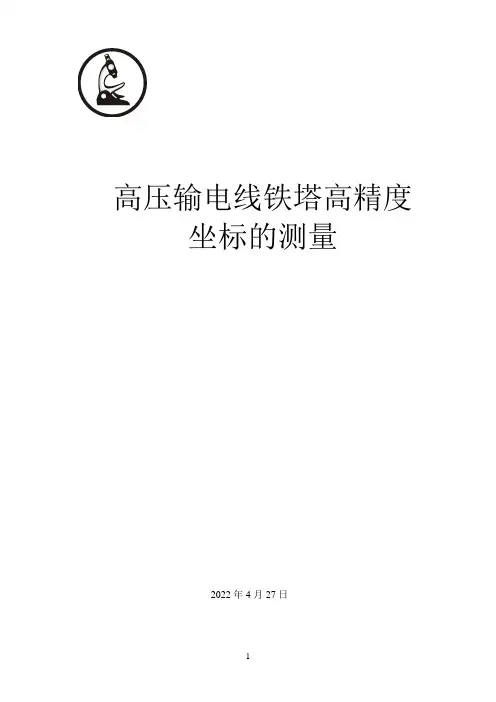

高压输电线铁塔高精度坐标的测量2022年4月27日目录一、高压输电线电塔测量简介二、常见高压电塔的类型三、电塔测量的常用方法四、网络RTK的使用五、提交的坐标格式第一章高压输电线电塔测量简介高压输电线电塔测量（以后简称电塔测量）主要服务于国家电网公司GIS空间信息服务平台的建设工作。

本文将重点介绍国家电网GIS基础地理空间数据的采集方法与要求。

电塔测量的主要目的是测定每个高压电塔的中心坐标位置，同时还要对电塔的属性（电塔的类型、负载、图片、材质、运行状况）等信息进行采集。

电塔测量的主要仪器：大地测量型GPS，网络RTK、全站仪等。

在介绍电塔坐标的采集方法之前我们有必要先了解一下常见电塔的类型以及各自的特点。

第二章常见高压电塔的类型根据不同的属性，常见的电塔有不同的分类。

一、按照电塔绝缘子串（用于悬挂输电线并使电线与杆塔和大地绝缘）的受力情况：直线塔、耐张塔、直耐塔、构架塔；1、直线塔该类型塔的绝缘子串只承受输电线的重力，从外观上看，绝缘子串同时垂直于水平面和输电线。

如图1、图2。

图1（直线塔）图2（直线塔）二、耐张塔耐张塔不仅起支撑输电线的作用还起到线路的拐弯转向作用，该类型塔的绝缘子串不仅承受电线的重力还承受线路拐弯时的斜向拉力。

从外观上来看，该类的绝缘子串和水平面明显不垂直。

如图3、图4。

图3（耐张塔）图4（耐张塔）3、直耐塔当判断塔的绝缘子串是否垂直时，有时会出现很难判断的情况，或者在判断上介于直线塔和耐张塔之间时我们可以将该塔判定为直耐塔。

其实在实际的工作中，我们对直耐的判断是这样的，当该塔的前一个或者后一个塔为耐张时那么这个塔就为直耐塔，也就是说和耐张塔邻近的塔一般可以认为是直耐塔。

当程序在处理直耐塔坐标时，实际上是将直耐塔当做耐张塔处理的，有关坐标处理会在后面章节详细说明。

4、架构塔该类型的主要是输电线路进入变电站里的第一根塔，从外形上看，该塔和门型塔比较相像，该类型塔主要起到将变电站电线引出到输电线路或者将输电线路引进变电站的过渡作用。
