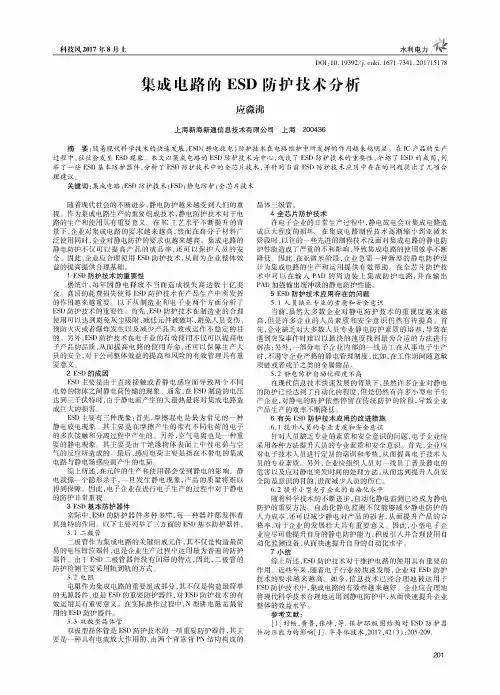

科技风2017年（月上水利电力D01：10.19392/ki.1671-7341.201715178集成电路的ESD防护技术分析应淼沸上海新海新通信息技术有限公司上海200436摘要：随着现代科学技术的快速发展，E S D(静电放电）防护技术在电路维护中所发挥的作用越来越明显。

在1C产品的生产 过程中，往往会发生E S D现象。

本文以集成电路的E S D防护技术为中心，浅谈了 E S D防护技术的重要性，介绍了 E S D的成因，列举了一些E S D基本防护器件，分析了 E S D防护技术中的全芯片技术，并针对当前E S D防护技术应用中存在的问题提出了几项合 理建议。

关键词：集成电路#E S D防护技术;E S D#静电防护；全芯片技术随着现代社会的不断进步，静电防护越来越受到人们的重 视。

作为集成电路生产的重要组成技术，静电防护技术对于电 路的生产和使用具有重要意义。

在1C工艺水平不断提升的背 景下，企业对集成电路的要求越来越高，然而在高分子材料广 泛使用同时，企业对静电防护的要求也越来越高。

集成电路的 静电防护不仅可以提高产品的成品率，还可以保护人员的安 全。

因此，企业应合理使用E S D防护技术，从而为企业整体效 益的提高提供合理基础。

1E S D防护技术的重要性据统计，每年因静电释放不当而造成损失高达数十亿美 金。

高昂的耗费损失使得E S D防护技术在产品生产中所发挥 的作用越来越重要。

以下从制造业和电子业两个方面分析了 E S D防护技术的重要性。

首先，E S D防护技术在制造业的合理 使用可以达到避免灰尘吸附、减低元件被破坏、避免人员受伤、预防火灾或者爆炸发生以及减少产品失效或运作不稳定的目 的。

另外，E S D防护技术在电子业的有效使用不仅可以提高电 子产品的品质，从而提高电路的使用寿命，还可以保障生产人 员的安全，对于公司整体效益的提高和风险的有效管理具有重 要意义。

2 E S D的成因E S D主要是由于直接接触或者静电感应而导致两个不同 电势的物体之间静电荷传输的现象。

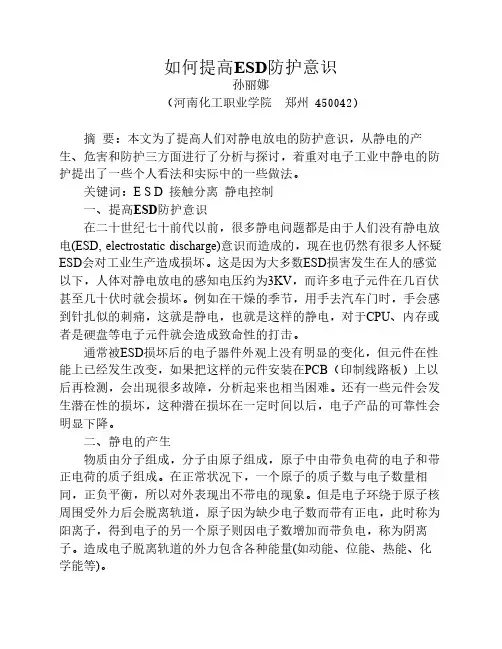

如何提高ESD防护意识孙丽娜（河南化工职业学院 郑州 450042）摘要：本文为了提高人们对静电放电的防护意识，从静电的产生、危害和防护三方面进行了分析与探讨，着重对电子工业中静电的防护提出了一些个人看法和实际中的一些做法。

关键词：E S D 接触分离静电控制一、提高ESD防护意识在二十世纪七十前代以前，很多静电问题都是由于人们没有静电放电(ESD, electrostatic discharge)意识而造成的，现在也仍然有很多人怀疑ESD会对工业生产造成损坏。

这是因为大多数ESD损害发生在人的感觉以下，人体对静电放电的感知电压约为3KV，而许多电子元件在几百伏甚至几十伏时就会损坏。

例如在干燥的季节，用手去汽车门时，手会感到针扎似的刺痛，这就是静电，也就是这样的静电，对于CPU、内存或者是硬盘等电子元件就会造成致命性的打击。

通常被ESD损坏后的电子器件外观上没有明显的变化，但元件在性能上已经发生改变，如果把这样的元件安装在PCB（印制线路板）上以后再检测，会出现很多故障，分析起来也相当困难。

还有一些元件会发生潜在性的损坏，这种潜在损坏在一定时间以后，电子产品的可靠性会明显下降。

二、静电的产生物质由分子组成，分子由原子组成，原子中由带负电荷的电子和带正电荷的质子组成。

在正常状况下，一个原子的质子数与电子数量相同，正负平衡，所以对外表现出不带电的现象。

但是电子环绕于原子核周围受外力后会脱离轨道，原子因为缺少电子数而带有正电，此时称为阳离子，得到电子的另一个原子则因电子数增加而带负电，称为阴离子。

造成电子脱离轨道的外力包含各种能量(如动能、位能、热能、化学能等)。

引起静电常见的方式有两种，第一种是“接触分离”产生静电，指任何两个不同材质的物体接触后再分离产生静电。

例如从一个物体上剥离一张塑料薄膜产生的静电，日常生活中脱衣服产生的静电都是“接触分离”起电。

摩擦是一个不断接触与分离的过程，因此摩擦起电实质上是接触分离起电。

ESD防护对策方法介绍一、ESD防护对策（如何将静电产生量降至最低）？静电防护的首要工作就是针对静电产生源作控制。

如果你能够预防由自身及工作场所产生的静电，那么就不会有ESD的问题。

1、首先，界定静电敏感区域范围；在此区域内必须遵循并执行公司的静电控制程序。

这包含不可携带非必要的静电产生物质至此区域如一般塑料制品、聚苯乙烯泡沫塑料。

将静电产生量降低的最佳方法就是尽可能减少在工作区域中非必要的绝缘材质对象。

(绝缘材料无法导电。

其本身为高静电产生源及带静电者并易产生静电场。

)2、为防止静电与静电场的产生，工作区域必须采取适当的防护措施，如导电地板、导电腊等；人员须穿上具静电消散材质鞋底的静电鞋，穿防静电服装。

特别是金属工具上的塑料材质部份在静电防护区内亦是不被允许。

烙铁、吸锡器、测试器具等须经由特殊安全的防静电设计；且不可携带未经核可之设备进入防护区内。

3、其次避免宽松、垂悬的衣物饰品碰触到敏感组件–保持静电敏感组件与衣物距离6 英吋(15公分)以上。

4、一般常见的误解认为高湿度能够解决静电问题，故不用考虑其它降低静电产生的方法，事实上是不正确的。

高湿度虽能够将产生之静电降低到人体无法接触感应到，但是仍足以将敏感组件毁损。

正确的观念是高湿度能抑制静电产生量，而低湿度则反之。

5、随时注意所处工作环境内的静电安全防护区域标示。

如果你进入这些区域，应遵循公司所制定的静电防护程序，包括将所有可能产生静电的人或物隔绝于防护区外。

并且检查、确认所有经过静电防护区域的敏感组件均附有适当且显而易见的静电防护标示；然而未贴有标示之组件请勿认定其便为静电安全对象。

6、虽能够判断哪些器件是否为静电敏感，但是将所有的电子组件及组装动作视为静电敏感是一个良好的工作习惯。

将你所经手的所有组件维持严谨的静电防护作业并视其为日常的习惯性工作，会较依个别组件性质的不同而作不同之处理来的容易些。

二、ESD防护对策（中和产生之静电荷）？静电防制的最佳方式就是针对静电产生源作控制。

淺談靜電防護（ESD）您知道正確的「靜電防護」觀念嗎？在許多產業為了降低產品或作業的不良風險，都非常強調「靜電防護」的觀念，並制定標準作業程序(SOP)嚴格執行。

您知道因為靜電會引起什麼危害嗎？•在化學/電鍍工廠、煙火工廠、國防彈藥製造、石油/燃料處理、醫院及穀物儲存等處，特別需要管制因為靜電火花所激發之爆炸•在光學、照相及電子等工業，特別容易發生吸引灰塵及棉絮的堆積•在靜電引起的電磁干擾(EMI)及直接對儀器充電等，特別容易使儀器故障•造成人員的驚嚇，特別是被靜電電到的人，常會引起肌肉不自主的收縮，而有時更有火花產生•特別在半導體及電子零件業，造成設備或零件功能喪失等等又談到「靜電防護」就一定就要說說美國的ESD協會，它是在1982年建立於美國的一個專業且自願性質的組織，致力於靜電防護理論與實務的推動，是全世界靜電防護的先驅，其制定了許多靜電防護相關的規範，其中ANSI/ESD S 20.20 - Protection of electrical and electronic parts, assemblies and equipment就是廣為大家引用作為靜電防護的標準，大家可以上網免費下載獲得。

公司的ESD制度(不管已經建立或尚未建立)，除了依照ISO 9001品質管理系統的要求，亦應參照ANIS/ESD S 20.20標準來建立或修正，尤其是幫國外客戶代工的諸多電子/半導體業者，以符合國際上的靜電防護標準。

在此我們提供部份一般要求的技術要求範圍：技術要求實施流程或方法建議範圍接地系統設備接地< 1.0 ohm AC 阻抗輔助接地< 1.0 ohm AC 阻抗等電位接線< 1.0 x 109 ohm共同點接地< 1.0 ohm AC 阻抗個人接地靜電環系統(坐/站) < 35 x 106 ohm靜電地板-鞋系統< 35 x 106 ohm 或< 100 伏特工作表面< 1.0 x 109 ohm, < 200 伏特保護區靜電環0.8 x 106 ohm ~ 1.2 x 106 ohm靜電鞋< 1.0 x 109 ohm靜電地板< 1.0 x 109 ohm靜電椅< 1.0 x 109 ohm離子風扇< ±50伏特offset架子< 1.0 x 109 ohm移動設備< 1.0 x 109 ohmAC電源工具< 1.0 ohm使用電池的工具< 1.0 x 1012 ohm溼度30 ~ 70 RH %保護物料標籤如「ESD保護」、「ESD敏感，請勿觸摸」靜電衣靜電衣 1.0 x 105 ~ 1.0 x 1011 ohm導電< 1.0 x 104 ohmESD包裝靜電消散≥1.0 x 104 to < 1.0 x 1011 ohm遮蔽< 50 nJ靜電防護（ESD）驗證之準備說明DNV是全台灣唯一可以由台灣當地稽核員從事ANSI/ESD S 20.20 靜電防護認證的第三者驗證團體，此不僅可以大幅降低認證費用，並且提供本土化的溝通與服務。
