物理天线知识点总结一、天线的分类天线可以根据它的结构、工作频率、工作方式等不同特征进行分类。
根据天线的结构,天线可以分为线性天线、面状天线、体状天线等。
根据天线的工作频率,天线可以分为超高频天线、甚高频天线、高频天线等。
根据天线的工作方式,天线可以分为接收天线、发射天线、双工天线等。
此外,根据天线的工作原理,天线还可以分为定向天线、全向天线等。
二、天线的工作原理天线是通过改变电流和电压的分布来产生电磁波。
当电流通过天线时,会在天线上产生一个电磁场。
这个电磁场会向周围空间辐射出去,形成电磁波。
同时,当有外界的电磁波作用在天线上时,天线也会感应出电流和电压。
这样,天线在电磁波的发射和接收中发挥作用。
三、天线的设计方法天线的设计是一个复杂的过程,需要考虑多种因素,包括天线的工作频率、方向性、增益、波束宽度、阻抗匹配等。
在天线的设计中,通常需要用到一些工具,如天线模拟软件、电磁场仿真软件等。
天线的设计方法包括复合结构天线的设计、微带天线的设计、阵列天线的设计等。
这些设计方法大大提高了天线的工作性能和可靠性。
四、天线的性能分析天线的性能分析是对天线的工作性能进行评估和优化的过程。
通过对天线的参数和特性进行测试和分析,可以了解天线的工作状况和性能指标,为天线的改进和优化提供依据。
常用的天线性能分析方法包括天线参数测量、天线阻抗匹配、波束宽度测量等。
五、天线的应用天线在无线通信、雷达、卫星通信、电视广播等领域中有着广泛的应用。
在无线通信系统中,天线是信息传输的关键设备,它的工作性能直接影响到通信系统的稳定性和可靠性。
在雷达系统中,天线是用来发射和接收雷达信号,它的性能直接影响到雷达的探测性能和分辨率。
在卫星通信系统中,天线是用来与卫星间进行通信,它的性能直接影响到卫星通信的质量和覆盖范围。
在电视广播系统中,天线是用来接收广播信号的,它的性能直接影响到电视节目的清晰度和稳定性。
总结:物理天线是无线通信和雷达系统中不可或缺的重要组成部分。

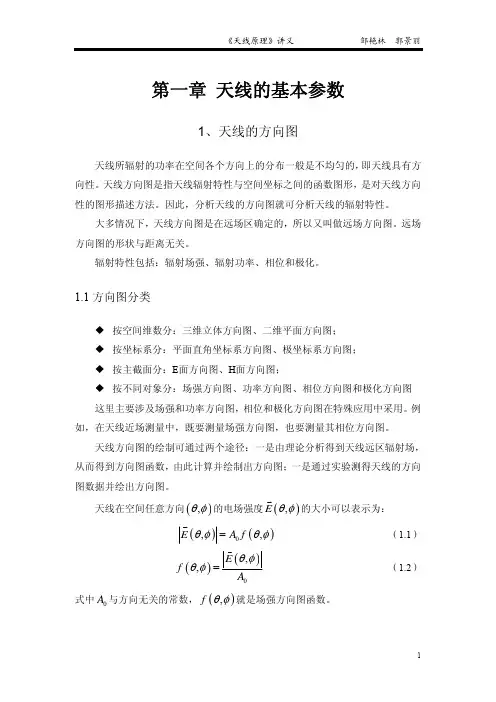

第一章 基本振子天线基本振子是最基本的辐射源,是研究和分析各类线天线的基础,它包括基本电振子和基本磁振子。
而研究面天线的基本辐射源是惠更斯源。
§ 1 基本电振子(Electric Short Dipole )1. 定义一段理想的高频电流直导线,长度λ<<l ,半径l a <<,沿线电流均匀分布(等幅同相)。
又称电流源。
2.空间场分布假设电流源位于坐标原点,沿着z 轴放置,长度为l ,其上电流等幅同相分布,即z a I I0=,这里0I 是常数。
基本电振子示意图为求其空间的场分布,首先求出其矢量磁位A ,再由A求出电场E 和磁场H。
根据电磁场理论,电流分布()z a I z y x I ˆ,,0'''= 的电流源,其矢量磁位A可以表示为:()()'''',,,4,,dl re z y x I z y x A jkr e l-⎰=πμ(2-1)()z y x ,,--观察点坐标()''',,z y x --源点坐标r --源点到观察点的距离由于基本电振子的长度l 远小于波长λ和距离r ,因此式(2-1)可以表示成:()jkrz l l jkr z e rl I a dz e r I a z y x A ---==⎰πμπμ4ˆ4ˆ,,0'2/2/0 (2-2)引用直角坐标与球坐标的变换关系,将(2-2)式改写为: θπμθcos 4cos 0r le I A A jkrz r -==θπμθθsin 4sin 0r le I A A jkrz --=-=0=ϕA依据()⎥⎦⎤⎢⎣⎡∂∂-∂∂=⨯∇=θμμθϕr A rA r r a A H 1ˆ10 ,得到磁场表达式:jkr e r r k j l I H -⎥⎦⎤⎢⎣⎡+=2014sin πθϕ (2-3)0=r H 0=θH由H j E ⨯∇=ωε1可得电场表达式为: jkrr e jr rk l I E -⎥⎦⎤⎢⎣⎡+=320012cos πωεθ (2-4) jkre r j rr k jl I E -⎥⎦⎤⎢⎣⎡-+=32200114sin πωεθθ (2-5)0=ϕE由此可见,基本电振子的场强矢量由三个分量ϕH 、r E 、θE 组成。
《天线理论与技术》教学大纲Antenna Theory and Technology第一部分大纲说明1. 课程代码:2. 课程性质:专业学位课3. 学时/学分:40/34. 课程目标:通过这门课的学习,使学生掌握天线的基础知识、常用天线的结构及分析方法。
配合相关软件的学习,最终使学生达到能够独立完成常用及新型天线的设计及改进方法。
5. 教学方式:课堂讲授、分组实验、分组专题报告与课堂讨论相结合6. 考核方式:考试7. 先修课程:电磁场与波、高频电子电路8. 本课程的学时分配表9. 教材及教学参考资料:(一)教材:宋铮,天线与电波传播,西安:西安电子科技大学出版社,2003年版(二)教学参考资料:1、John D. Kraus,天线(第三版),北京:电子工业出版社,2008年版2、Law & Kelton,Electromagnetics with Application ,北京:清华大学出版社,2001年版3、Warren L. Stutaman,天线理论与设计,北京:人民邮电出版社,2006年版4、卢万铮,天线理论与技术,西安:西安电子科技大学出版社,2004年版5、李莉,天线与电波传播,北京:科学出版社,2009年版第二部分教学内容和教学要求本课程讲授天线的基本理论和设计方法,主要内容有:天线的基本知识、常用天线的结构和分析方法、天线仿真与设计的常用软件、常用天线及新型天线的设计和改进方法。
第一章时变电磁场教学内容:1.1 麦克斯韦方程1.2 时变电磁场的边界条件1.3 波动方程与位函数1.4 位函数求解1.5 时变电磁场的唯一性定理1.6 时变电磁场的能量及功率1.7 正弦时变电磁场1.8 正弦时变电磁场中的平均能量与功率教学要求:本章是本课程的基础内容,讲授过程中注意和后续章节具体天线的分析和设计的结合。
教学建议:1.重点是麦克斯韦方程和时变电磁场的边界条件的分析方法。
2.讲授过程中注重讲授和后续章节内容的联系。
