fastcam常见问题解答

FastCAM®自动编程套料软件FastCAM®技术手册适用于Windows 98/2000/NT/XP/VISTA 操作系统发思特软件（上海）有限公司版权所有本手册中所有内容受著作权相关法律保护，未得到发思特软件（上海）有限公司书面许可，不得以任何形式或手段（电子的或机械的）对本手册内容进行复制、印刷、翻译、发行，违者必究。

本手册之内容如有变动，恕不另行通知。

© 2001-2008 发思特软件（上海）有限公司，保留所有权利。

2008年9月第一版 2008年9月第1次印刷FastCUT, FastCAM, FastFRAME, FastSHAPES, FastNEST,FastTRACK, FastAIR, FastCOPY 和 FastLOC Dongle是Fagan Microprocessor Systems Pty Ltd公司的注册商标。

Microsoft Windows、Windows NT、是Microsoft Corporation 的注册商标。

本手册中涉及的其他产品商标为相应公司拥有。

®软件 (6)安装/卸载F AST CAMF AST CAM®简介 (17)关于本手册 (20)FASTCAM 快速使用指南 (22)1．用户界面 (22)2．绘制零件图 (26)3．使用F AST PATH自动生成切割代码(NC) (29)4．校验切割代码(NC) (32)5．操作流程图 (34)FASTNEST快速使用指南 (36)1．F AST NEST介绍 (36)2．用户界面 (37)3．套料步骤 (39)4．F AST NEST套料流程图 (46)第一章软件初步 (48)1-1 开始 (48)1-2 “加密狗” (48)1-3 运行F AST CAM绘图程序 (49)1-4 绘制零件 (49)1-5 使用鼠标 (50)1-6 屏幕坐标系 (54)1-7 绝对坐标编程 (55)1-8 增量式编程 (60)1-9 输入点 (67)1-10 线菜单 (73)1-11 弧菜单 (74)1-12 存盘与读入文件 (76)1-13 显示菜单 (79)1-14 删除菜单 (79)1-15 修剪菜单 (80)1-16 生成编程路径 (81)1-17 套料理论及其应用 (82)FASTNEST 新增功能 (97)DWG套料 (97)配对共边切割功能 (98)退回移动 (100)重新设置文件 (100)废料切割 (100)鼠标滚轮缩放 (101)旋转板材 (102)重叠检查 (102)全自动任意共边切割 (103)桥接 (104)第二章 FASTCAM (106)2-1 文件菜单 (106)2-2 线菜单 (113)2-3 弧菜单 (116)2-4 点菜单 (120)2-5 标准件菜单 (122)2-6 删除菜单 (126)2-7 块菜单 (130)2-8 显示菜单 (136)2-9 工具菜单 (142)2-10 文字 (145)2-11 CAD层 (146)2-12 校验 (149)2-13 修剪 (150)2-14 编程路径 (151)2-15 控制点 (151)2-16 坡口 (152)2-17 NC编程路径 (153)2-18 语言 (158)第三章 FASTPATH 手册 (162)3-1 F AST PATH简介概念 (162)3-2 F AST PATH简介单切割过程快速设置 (162)3-3 F AST PATH选择菜单 (166)3-4 设置切割过程 (170)3-5 内边界引入引出线 (173)3-6 外边界引入线 (174)3-7 切割顺序 (176)3-8 排料选项 (177)3-9 特定设置 (180)3-10 垫缝/补偿 (181)3-11 坡口 (184)3-12 雕刻/桥接 (185)第四章 FASTNEST (186)4-1 文件切割表 (186)4-2 套料文件 (193)4-3 自动套料 (199)4-4 手动套料 (201)4-5 显示 (205)4-6 输出 (212)4-7 实用工具 (214)4-8语言 (221)第五章 FASTPLOT (222)5-1 NC文件 (222)5-2 NC工具 (225)5-3 NC系统 (227)第六章 FASTCAM 文件结构 (228)文件类型： (228)控制器与“CONTROL.CON”文件 (232)M代码示例: (236)G代码示例: (236)"SETUP.DAT"设置文件 (238)附录 A 小键盘功能键表 (248)附录B流程图 (250)F AST CAM流程图 (250)F AST NEST套料流程图 (251)附录C FASTCAM模板 (252)附录 D关键字 (253)附录 E FASTCAM套料软件免费学习培训 (255)FASTCAM 其他软件模块介绍： (258)中国销售与技术支持 (260)国际销售与技术支持 (261)软件安装指导安装/卸载FastCAM®软件系统要求在Windows系统下运行FastCAM®, 至少需要:∙具有486DX以上的处理器的微机.∙光盘驱动器.∙500 MB的空余硬盘空间.∙256 MB RAM 内存.∙Microsoft Windows 操作系统.∙具有VGA的分辨率或更高的显示卡.运行FastCAM®安装程序这一安装程序自动安装了FastCAM®运行所必需的文件，同时自动建立了程序目录和程序桌面图标。

FastCAM问题解决1·、CAD 图层有什么用处？解答：CAD 图层是绘图人员在绘制CAD 图形过程中，为了区分不同的结构或不同的加工方式设置的不同层，例如：常见的3 类图层是MARKER 层（喷粉画线层），CUTTING 层（切割层），文字层（文字标识层）。

2·、为何FastCAM 不能读入有些AUTOCAD2004 画出的图形？解答：是因为在AUTOCAD 中对该图形设置了面域的关系，只要在保存时将CAD 图形保存为AutoCAM2000 以下版本的格式即可。

3·、FastCAM 软件中的CAD 清除和CAD 压缩功能是干什么用的？解答：CAD 软件绘制的零件图一般会存在人眼无法看到的多余的点，重叠的线和大量小实体拟合的圆弧，如果直接拿这样的零件图进行编程和切割，势必导致乱跑空程、重复切割，以及切割机反复加减速，造成机床震动。

因此，使用CAD 清除功能，清除多余的点，重叠的线，使用CAD 压缩功能，压缩拟合圆弧，使CAD 绘制的零件图得到优化，以便后续的套料编程和数控切割。

4·、零件图上有多余的实体点会不会影响切割，如何清除多余的实体点？解答：当然会，多余的点、线、弧都会对切割产生严重影响，造成切割机乱跑空程，重复切割，造成切割零件的损坏，精度的降低，以及切割机抖动和内存不够而死机。

因此必须清除多余的实体点。

使用FastCAM 独有的CAD 清除和压缩等优化处理功能，清除多余的实体点，有效提高切割质量。

5·、实体数过多的情况是怎么产生的？如何避免？解答：可能的情况是零件图形是从其他绘图软件中转换的，或在AutoCAD 零件绘图过程中，使用了曲线拟合等操作。

用户应该在生成NC 前对图形分别做CAD 清除和CAD 压缩，并检查图形实体数量，保证图形的轮廓线闭合且没有重复多余的实体。

6·如何判断图形中是否存在多余的实体？解答：一是使用控制点观察；二是使用删除菜单中的CAD 清除压缩功能。

FastCAM操作说明 ______________________________________________________________ 1一、安装 ______________________________________________________________________ 11.1 FastCAM 安装设置_______________________________________________________________ 1 1.2 控制器设置（SETUP.DAT 文件）__________________________________________________ 1 1.3 控制器设置（*.CON 文件* 代表为所选择控制器类型，如列中为EDGE.CON）________ 21.4 重要说明 ________________________________________________________________________ 3二、FastPATH 设置_____________________________________________________________ 32.1. 加工过程________________________________________________________________________ 3三、基本使用设置 ______________________________________________________________ 43.1.机器参数_________________________________________________________________________ 4 3.2 DXF-NC _________________________________________________________________________ 5 3.3设置穿孔_________________________________________________________________________ 6 3.4 设置板材尺寸 ___________________________________________________________________ 11FastCAM操作说明一、安装1.1 FastCAM 安装设置软件安装的重点是选择正确的控制器！如果不知道控制器的名称，请到切割机上查看，或是直接询问切割机厂家。

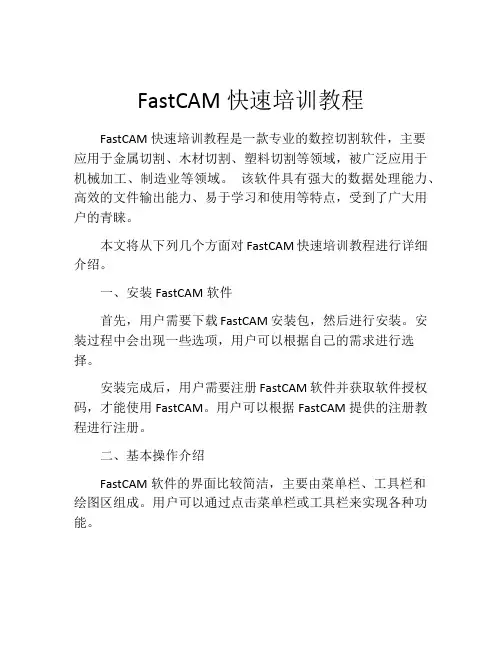

FastCAM快速培训教程FastCAM快速培训教程是一款专业的数控切割软件，主要应用于金属切割、木材切割、塑料切割等领域，被广泛应用于机械加工、制造业等领域。

该软件具有强大的数据处理能力、高效的文件输出能力、易于学习和使用等特点，受到了广大用户的青睐。

本文将从下列几个方面对FastCAM快速培训教程进行详细介绍。

一、安装FastCAM软件首先，用户需要下载FastCAM安装包，然后进行安装。

安装过程中会出现一些选项，用户可以根据自己的需求进行选择。

安装完成后，用户需要注册FastCAM软件并获取软件授权码，才能使用FastCAM。

用户可以根据FastCAM提供的注册教程进行注册。

二、基本操作介绍FastCAM软件的界面比较简洁，主要由菜单栏、工具栏和绘图区组成。

用户可以通过点击菜单栏或工具栏来实现各种功能。

FastCAM的常用功能包括绘图、编辑、排版等。

用户可以通过鼠标绘图工具，在绘图区绘制图形。

绘制完成后，用户可以对图形进行编辑、排版等操作，并打印出识别码。

三、文件管理FastCAM可以打开常见的CAD文件格式，例如DXF、DWG 等，用户可以通过打开这些文件进行编辑和修改。

用户可以使用FastCAM自带的文件管理器对文件进行管理。

FastCAM的文件管理器支持文件夹、文件分类、文件类型等管理方式，用户可以按照自己的需求进行管理。

在管理时，用户还可以快速搜素文件或文件夹，方便快捷。

四、刀具管理在进行切割前，用户需要对刀具进行管理。

FastCAM中有专门的刀具管理功能，用户可以通过该功能添加、删除、修改刀具信息，使切割过程更加顺利。

用户需要注意，刀具的大小、形状、转速等因素对切割结果有很大的影响，因此在进行切割前一定要进行刀具管理。

五、切割参数设定进行切割时，用户还需要考虑切割参数的设置。

这些参数包括切割速度、切割深度、功率等等。

FastCAM中设定切割参数的方法很简便，用户可以根据切割的材料类型、刀具类型、板材厚度等因素进行设定。

fastcam常见问题解答FastCAM系列软件-问题解答库1、使用自动套料功能是否对板材的利用可以达到最佳？解答：自动套料是根据一定的数学优化算法对零件的计算排列，不可能适合所有情况，因此，一般而言，自动套料不可能通过一次运算就达到最优的结果，人的脑力也不是一次就得到最优的结果。

但是，自动套料可以提高效率，可以在短时间内给出较好的结果。

FastCAM 软件的优异功能是用自动套料和手动套料的交互，即达到计算机的自动套料与人的脑力的互动，先自动套料，当看到某个零件位置排列不合适时，马上按暂停键，或鼠标右键暂停，然后移动零件到合适位置，接着按继续自动套料。

这样可以结合自动套料的快速和人工套料的经验和智慧，使套料既快又好。

2、如何保存余料并在余料中进行再套料？解答：FastNEST 可以选用给定尺寸的矩形板套料，也可以用不规则的余料板进行套料。

其好处是可以充分利用剩余板料，节省板材解答：可能是您所使用的FastCAM软件是标准版软件，不是专家版软件，或者是设置了手动排料的缘故。

解决方法：在FastNEST 的界面中，打开“排料”菜单，检查是否在“设置手动排料”选项前面有打钩。

若有，则去掉该钩，三个按钮就会变成有效，就可以使用自动手工交互套料功能。

若无法去掉前面的钩，则软件为标准版，请联系FastCAM公司进行软件升级，把标准版软件升级为专家版软件。

4、能否指定或改变一批零件的排料顺序？解答：可以指定零件的排料顺序，在FastNEST套料软件中，在文件切割表->增加零件，或者快捷按钮增加零件时，在排料零件数据中修改各个零件的优先级，这是零件在排料中的重要程度，范围是0-9，重要性依次递增，0表示不需要排料，9表示必需首先考虑。

针对不同的零件设定不同的优先级，就可以指定零件的排料顺序了。

5、能否指定或改变零件的切割顺序？解答：能指定或修改零件的切割顺序，通过对零件切割顺序的优化，NC程序被优化，可以有效提高切割效率，防止热切割变形。

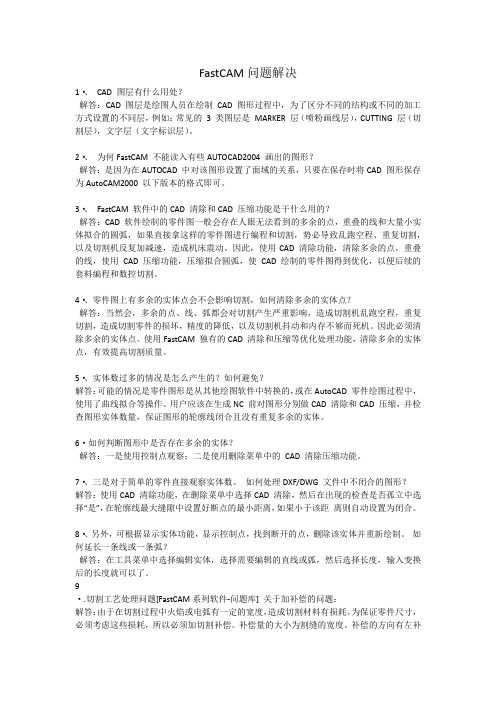

F a s t C A M图形处理问题FastCAM问题解决1·、 CAD 图层有什么用处？解答：CAD 图层是绘图人员在绘制CAD 图形过程中，为了区分不同的结构或不同的加工方式设置的不同层，例如：常见的 3 类图层是 MARKER 层（喷粉画线层），CUTTING 层（切割层），文字层（文字标识层）。

2·、为何FastCAM 不能读入有些AUTOCAD2004 画出的图形？解答：是因为在AUTOCAD 中对该图形设置了面域的关系，只要在保存时将CAD 图形保存为AutoCAM2000 以下版本的格式即可。

3·、 FastCAM 软件中的CAD 清除和CAD 压缩功能是干什么用的？解答：CAD 软件绘制的零件图一般会存在人眼无法看到的多余的点，重叠的线和大量小实体拟合的圆弧，如果直接拿这样的零件图进行编程和切割，势必导致乱跑空程、重复切割，以及切割机反复加减速，造成机床震动。

因此，使用CAD 清除功能，清除多余的点，重叠的线，使用 CAD 压缩功能，压缩拟合圆弧，使 CAD 绘制的零件图得到优化，以便后续的套料编程和数控切割。

4·、零件图上有多余的实体点会不会影响切割，如何清除多余的实体点？解答：当然会，多余的点、线、弧都会对切割产生严重影响，造成切割机乱跑空程，重复切割，造成切割零件的损坏，精度的降低，以及切割机抖动和内存不够而死机。

因此必须清除多余的实体点。

使用FastCAM 独有的CAD 清除和压缩等优化处理功能，清除多余的实体点，有效提高切割质量。

5·、实体数过多的情况是怎么产生的？如何避免？解答：可能的情况是零件图形是从其他绘图软件中转换的，或在AutoCAD 零件绘图过程中，使用了曲线拟合等操作。

用户应该在生成NC 前对图形分别做CAD 清除和CAD 压缩，并检查图形实体数量，保证图形的轮廓线闭合且没有重复多余的实体。

6·如何判断图形中是否存在多余的实体？解答：一是使用控制点观察；二是使用删除菜单中的 CAD 清除压缩功能。

FastCAM套料软件的安装安装FastCAM套料软件需要的电脑最低配置如下：CPU主频2.0以上光盘驱动器系统所在盘2G以上的空余硬盘空间1G内存以上Windows操作系统具有VGA的分辨率或更高的显示卡把光盘放入光驱，从桌面打开我的电脑，双击打开光盘，出现以下图标点击将出现下面界面点击上面界面上的“简体中文”将出现下面界面点击上面界面上的“安装FastCAM”稍等将出现下面界面点击上面界面上的“Next”将出现下面界面点击上面界面上的“”后再点击“Next”将出现下面界面根据切割机控制厂家，在上面界面中选择相应的切割机控制器选项。

金属结构厂使用的设备应该选择“FastCNC”，然后在点击“Next”将出现下面界面点击上面界面中的“Install”将开始安装，稍等将出现下面界面点击上面界面中的“Finish”安装完成。

此时会出现如下提醒界面：如果后面出现错误提示，不用担心，那是因为还没有插加密狗：程序不完整产生的错误。

插上加密狗后再点击，稍等几分钟就安装完成了！退出点击左上角“HOME”然后按“ESC”即可提示：⑴安装演示文件请根据实际是否需要选择是否安装。

⑵安装路径只能在C盘，即：默认选项⑶下方的“FastCAM培训资料”可作为自学使用FastCAM套料软件的使用我们在FastCAM套料软件的长期使用中，认为以下介绍的方法为使用中最容易接受、最快速上手并能保证切割质量和板材利用率的使用方法。

其它方法请在以后的使用中参考FastCAM套料软件的说明书。

每次使用FastCAM套料软件前，请将加密狗插到电脑的USB接口上，等电脑上显示USB设备可用后。

在桌面打开文件名为“FastCAM”文件夹。

如安装完桌面没有文件名为“FastCAM”文件夹，刷新桌面一次就会有了。

用AutoCAD画制1：1的图纸。

图中只画出需要切割的线条,其它如标注，画图时使用的一些辅助线等,请在图画好后及时删除。

画好后选择另存为文件名后缀为“2004 DXF”的文件,注意文件保存在安装盘。

一、选择（25分，每题5分）1．FastCAM软件培训要达到三个基本目标：___ABD______。

A. 提高切割套料利用率B. 提高切割质量C. 提高预算报价能力D. 提高切割效率2．FastCAM画图模块的主要功能有_____ ACD _____。

A. CAD零件优化功能；B. CAD绘图功能；C．FastPA TH自动编程模块功能； D.自带的简捷绘图功能。

3．FastCAM软件CAD零件优化功能包括_____ BD________。

A．CAD绘图 B. CAD压缩C．CAD打散排序 D. CAD清除4．在FastPA TH自动编程模块上设置的功能有_____ BD_______。

A．手动设置切割路径；B．设置切割方式和补偿方式；C．设置共边切割；D．设置连续切割。

5．在FastCAM绘图模块中对DXF文件运行FastPA TH生成切割路径时，在一条封闭的切割路径上出现多个引入线，最可能的原因____ D_______。

A. DXF文件路径不闭合B. FastCAM有问题C. 计算机有问题D. DXF文件实体线有重叠线。

二、判断题（25分，每题5分）1.一套FastCAM套料软件不能支持二台不同控制器（例如；EDGE和Fagor）代码的切割机。

（X ）2.FastCAM绘图模块中的CAD压缩功能，可以有效清除DXF文件中多余的点和重叠的线。

（X ）3.在FastPA TH编程模块中设置左补偿，所有边界的切割方向一定为顺时针。

（X ）4.FastCAM套料软件可直接读入NC文件进行套料并以DXF文件格式输出。

（√）5.使用FastNEST在标准状态下套料，在输出NC代码时，还可以任意修改引入引出线的位置及其长短角度。

（√）三、简答题（20分，每题10分）1．为什么先对AUTOCAD图形进行处理，如何处理AUTOCAD中的图形？如果AUTOCAD图形有重复的点和线，会引起如下后果，a 外轮廓多引线b 外轮廓重复切割c内轮廓引线位置不正确。
