最新变频无负压供水设备详细说明变频恒压供水设备的原理

变频恒压供水设备原理与供水分析一、变频供水设备的概述变频供水设备，是华都供水公司结合消防和生活、生产用水的特点，研制生产的具有国外先进水平的新一代产品，采用微型计算机可编程控制技术，根据供水管网和水源的多种情况，由微型计算机控制调节各种复杂的工作，实现了智能化供水。

变频供水设备，是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。

变频供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。

二、变频恒压供水设备目前的状况与恒压供水设备普通规定城市管网的水压只保障6层以下楼房的用水，剩下上部各层均须提差额压能力满意用水要求。

传统的办法是储水塔、高位盛水的箱子或大气的压力罐式增压设备，其设备一次投资花销高，况且务必由抽水机高于实际用水高度的压力来提差额量，其最后结果往往增大了抽水机的轴功率和能+羭縷伤耗，在运用这些个传变频供水统的供水形式，还容易导致水的二次污染。

依据工业出产、生存、农业节水畦灌工程等用水的要求，应用华都系列的供水专用变频器，可迅速装配成恒压供水域统。

它集变频调速技术、PLC技术、PID扼制技术等为一体，可组成完整的闭环半自动扼制系统。

三、变频恒压供水设备原理供水半自动扼制系统办公时，设备经过安装在供水管网上的高锐敏度压力传感器来检验测定供水管网在用水量变动时的压力变动，不断向变频器传道输送变动的信号，通过微电脑判断运算并与设定的压力比较后，向扼制器散发变更频率的指令，扼制器经过变更频率来变更抽水机电机的转速与开始使用台数，半自动调节峰谷用水量，保证供水管网压力永恒固定，以满意用户用水的需要。

恒压供水原理图如下所述：四、变频恒压供水设备优点1.多段压力设定：每日可达八段压力设定，可任何时间间不一样，更改压力给定量。

无负压供水设备工作原理
无负压供水设备是一种通过真空吸水原理，将自来水从地面或低水位抽送到高水位的设备。

它主要由真空泵、水箱、控制系统、管道等组成。

下面将详细介绍无负压供水设备的工作原理。

无负压供水设备的核心是真空泵。

真空泵通过工作在一定的真空度下，将水箱内的空气抽出，形成负压，使水箱内的水被抽送到高水位。

真空泵在工作时，通过不断地减压，使得水箱内的压力低于大气压力，从而实现吸水的目的。

无负压供水设备的控制系统起着至关重要的作用。

控制系统通过监测水箱内的水位，控制真空泵的启停以及工作时间，确保水箱内的水能够在合适的时候被抽送到高水位。

控制系统还可以对设备进行故障检测和报警，保证设备的正常运行。

无负压供水设备还需要配备适当的管道系统。

管道系统连接水箱、真空泵和供水管道，确保水能够顺利地被抽送到高水位。

管道系统的设计需要考虑水的流动速度、阻力等因素，以保证供水的稳定性和可靠性。

在工作时，无负压供水设备首先启动真空泵，通过真空泵将水箱内的空气抽出，形成负压。

随着真空度的增加，水箱内的水被抽送到高水位，供水管道中的水也被顺利送达目的地。

当水箱内的水位下降到一定程度时，控制系统会自动启动真空泵，继续抽水，直到水
箱内的水位恢复到设定的高水位。

总的来说，无负压供水设备通过真空泵的工作原理，将水从低水位抽送到高水位，实现供水的目的。

它具有结构简单、运行稳定、维护方便等优点，广泛应用于建筑、市政工程、工业生产等领域。

希望通过本文的介绍，读者对无负压供水设备的工作原理有了更深入的了解。

无负压供水设备工作原理无负压供水设备是一种先进的供水系统，它能够保证供水稳定，提高供水效率，并且可以有效地解决供水中的负压问题。

下面将详细介绍无负压供水设备的工作原理。

1. 原理概述无负压供水设备利用负压泵和水箱的组合，通过负压泵将水箱内的水抽出，形成一定的负压，使得系统内的管道处于负压状态。

当用户使用水时，负压泵会自动启动，将水箱内的水送入管道，保持一定的供水压力，从而实现供水。

2. 工作过程无负压供水设备的工作过程可以分为以下几个步骤：（1）水箱充水：初始状态下，水箱内的水位较低，负压泵停止工作。

当水箱内的水位下降到一定程度时，水位传感器会检测到信号，触发负压泵启动，开始充水。

（2）负压形成：负压泵开始工作后，通过抽水将水箱内的水抽出，形成一定的负压。

负压泵会根据系统内的压力变化自动调节工作状态，保持一定的负压。

（3）供水：当用户使用水时，打开水龙头或其他水源，系统内的压力会下降。

负压泵会自动启动，将水箱内的水送入管道，保持一定的供水压力，供应给用户使用。

（4）停止供水：当用户停止使用水时，系统内的压力会恢复到正常状态。

负压泵会停止工作，水箱内的水位会逐渐上升，直到水位传感器检测到水箱已满，负压泵停止充水。

3. 设备组成无负压供水设备主要由以下几个部分组成：（1）水箱：用于存储供水的水源，水箱具有一定的容量，可以根据实际需求选择合适的大小。

（2）负压泵：负责将水箱内的水抽出，形成一定的负压，负压泵通常采用自吸泵或离心泵。

（3）水位传感器：用于检测水箱内的水位，当水位下降到一定程度时，触发负压泵启动，开始充水。

（4）压力传感器：用于监测系统内的压力变化，当压力下降时，触发负压泵启动，将水箱内的水送入管道。

（5）控制系统：用于控制负压泵的启停和调节工作状态，保持系统内的供水稳定。

4. 工作特点无负压供水设备具有以下几个特点：（1）供水稳定：通过负压泵的工作，可以保持系统内的供水压力稳定，避免因供水不足或压力不稳定而影响用户的正常使用。

无负压变频供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。

可用于一般生活或生产供水。

供水系统组成方式有：1、变频恒压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。

否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水量小或零供水时，自动停运主泵，使小泵或气压罐运行。

无负压变频供水设备的分类：无负压变频供水设备一种新型变频供水设备。

分为箱式无负压设备和罐式无负压设备。

系统串接在市政自来水管网压力不足的地方，通过传感器检测出口压力并与设定值进行比较，运算出需要增加的压力值，确定水泵投入运行台数和电机转速。

该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生负压，用不锈钢水箱或无负压罐取代老式水池，减少了用水二次污染。

是供水领域新一代节能型产品。

无负压变频供水设备与传统供水设备优缺点对比传统设计：普通变频恒压供水设备CFSS无负压（无吸程）供水设备供水方式普通的给水设备如果直接串接到自来水管道上，工作时会有吸程，使自来水管网产生负压，如果大面积使用就会出现抢水现象，使整个城市给水出现混乱。

于是人们采用修不锈钢水箱或设置水池的给水方式二次加压给水，自来水全部放入不锈钢水箱或水池中，再二次加压给水。

采用真空抑制技术，使给水设备与自来水管网直接串接，不产生负压，不用建水池,设水箱。

供水质量纯净的自来水全部放入水池中，各种脏物极易进入水池，严重污染水源，尤其夏天，水极易变质、变味，影响用户的身体健康。

纯净的自来水经加压后直接供到住户，稳流补偿器SUS304不锈钢材质，密封连接，不产生任何污染，用户可以喝到符合卫生标准的饮用水。

节水水箱的渗、跑、冒、滴、漏现象严重，大量的水白白流失。

水箱还需定期消毒冲洗，耗费一定的水资源。

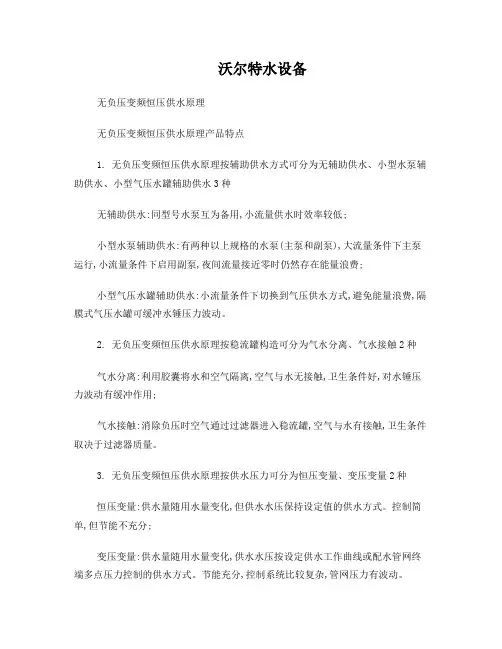

沃尔特水设备无负压变频恒压供水原理无负压变频恒压供水原理产品特点1. 无负压变频恒压供水原理按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水:同型号水泵互为备用,小流量供水时效率较低;小型水泵辅助供水:有两种以上规格的水泵(主泵和副泵),大流量条件下主泵运行,小流量条件下启用副泵,夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水:小流量条件下切换到气压供水方式,避免能量浪费,隔膜式气压水罐可缓冲水锤压力波动。

2. 无负压变频恒压供水原理按稳流罐构造可分为气水分离、气水接触2种气水分离:利用胶囊将水和空气隔离,空气与水无接触,卫生条件好,对水锤压力波动有缓冲作用;气水接触:消除负压时空气通过过滤器进入稳流罐,空气与水有接触,卫生条件取决于过滤器质量。

3. 无负压变频恒压供水原理按供水压力可分为恒压变量、变压变量2种恒压变量:供水量随用水量变化,但供水水压保持设定值的供水方式。

控制简单,但节能不充分;变压变量:供水量随用水量变化,供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分,控制系统比较复杂,管网压力有波动。

无负压变频恒压供水原理工作原理:无负压变频恒压供水原理投入使用,自来水管网的水进入供水罐,罐内空气从真空消除器排除,待水充满后,真空消除器自动关闭。

当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水需求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时,则启动另一台水泵变频运转。

水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水;用水高峰时,若自来水管网的水量小于水泵流量时,供水罐内的水作为补充水源仍能正常供水,此时,空气由真空消除器进入供水罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态。

无负压供水设备工作原理无负压供水设备是一种用于建筑物供水系统的设备，它采用一种先进的供水技术，可以在建筑物内部形成负压环境，以实现供水系统的稳定运行。

下面将详细介绍无负压供水设备的工作原理。

1. 原理概述无负压供水设备通过控制空气压力差，在建筑物内部形成负压环境。

当建筑物内部供水系统出现负压时，无负压供水设备会自动启动，通过一系列的控制和调节措施，将外部的水源引入建筑物内，以保持供水系统的正常运行。

2. 工作流程无负压供水设备的工作流程主要包括负压检测、启动控制、水泵控制和水源切换等步骤。

2.1 负压检测无负压供水设备会通过安装在建筑物内部的压力传感器，实时监测供水系统的压力情况。

当供水系统出现负压时，传感器会发出信号，通知无负压供水设备进行下一步的操作。

2.2 启动控制当无负压供水设备接收到负压检测信号后，会自动启动。

启动控制主要包括电气控制和气动控制两部分。

电气控制是通过控制设备内部的电气元件，如电磁阀、电机等，实现设备的启停控制。

气动控制是通过控制设备内部的气动元件，如气缸、气动阀等，实现设备的气动启停控制。

2.3 水泵控制无负压供水设备启动后，会自动控制水泵的工作。

水泵是将外部水源引入建筑物内部供水系统的关键设备。

通过控制水泵的启停和流量调节，可以实现供水系统的稳定运行。

2.4 水源切换当无负压供水设备启动后，会根据供水系统的需求自动切换水源。

常见的水源包括自来水、水箱水、地下水等。

设备会根据不同的水源情况，选择合适的水源进行供水。

3. 设备特点无负压供水设备具有以下几个特点：3.1 自动控制无负压供水设备采用先进的自动控制技术，可以根据供水系统的需求自动启停和调节水泵的运行，实现供水系统的自动化控制。

3.2 稳定可靠无负压供水设备通过负压检测和启动控制等措施，能够及时发现供水系统的异常情况，并通过调节水泵的运行，保持供水系统的稳定运行。

3.3 省能节水无负压供水设备可以根据供水系统的需求，自动选择合适的水源进行供水，避免了不必要的能源和水资源浪费，实现了节能节水的效果。

无负压变频供水设备系统原理无负压变频供水设备系统原理专注供水十五年四川博海供水设备有限公司二次供水十大品牌无负压变频供水设备系统介绍一、无负压变频供水设备系统原理无负压变频供水设备利用了自来水管网的供水压力――节能20%以上。

恒压变频工作原理:当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

当用水管网压力不小于设定压力值时，水泵停止运转。

依靠隔膜气压罐保压。

二、系统工作原理专注供水十五年四川博海供水设备有限公司二次供水十大品牌市政自来水首先进入到无负压流量调节罐，水泵机组、旁通管路与无负压流量调节罐和用户管网连接，组成二次供水管网。

无负压流量调节罐上有负压抑制器和液位控制器，当无负压流量调节罐内的压力小于市政自来水的压力时，负压抑制器自动调节，确保市政供水压力不受影响。

当市政供水不足，无负压调节罐内水位降至最低安全点时，液位控制器发出信号，水泵机组自动停机，防止水泵空转故障的发生。

当水泵机组进入休眠状态时，旁通管路自动单向开启，由市政管网直接供水。

三、供水设备主要功能说明1、恒压功能对供水网管压力的采集→→改变电机的输入频率→保持设定供水水压2、现场手动/自动操作转换功能“手动/自动”转换开关来选择。

当选择自动操作，并将“,用户可通过面板上的“启动X#泵”、“停止3、有水开机/无水停机功能当水箱水量不满足时，设备自动停机，水箱存水达到设备安全运行最低要求时，设备自动开机。

4、管网超压保护功能对于高扬程的生活供水设备，设备出水口压力很高，为防止在市政管网压力不稳的的情况下造成管网超压而增加此功能，当设备处于自动运行状态时，管网压力超过设定的超压保护压力时设备语音专注供水十五年四川博海供水设备有限公司二次供水十大品牌报警“管网超压”并调整工作状态，促使管网压力不超高，有效保护用水管网的安全，避免在高层建筑中频繁出现的管网超压损坏现象。

5、故障报警和处理功能当设备在运行过程中，出现过流、过载、过压、缺相、过热、欠压等等不适合设备工作的情况时，设备能自动切转换到保护状态，以保护设备不受到损坏。

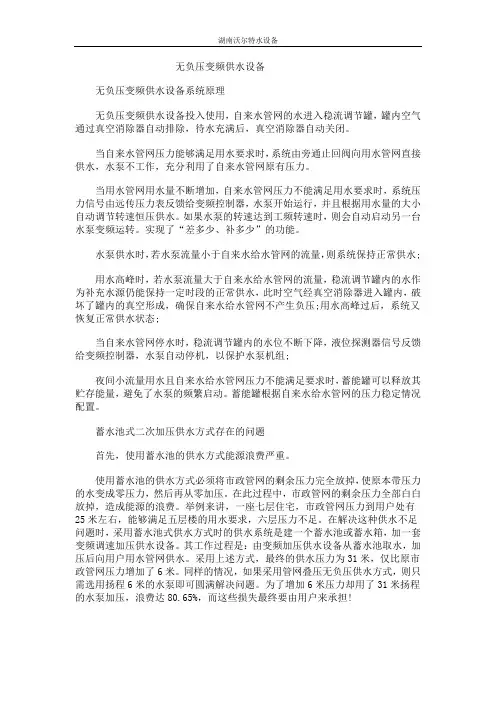

无负压变频供水设备无负压变频供水设备系统原理无负压变频供水设备投入使用，自来水管网的水进入稳流调节罐，罐内空气通过真空消除器自动排除，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，水泵不工作，充分利用了自来水管网原有压力。

当用水管网用水量不断增加，自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵开始运行，并且根据用水量的大小自动调节转速恒压供水。

如果水泵的转速达到工频转速时，则会自动启动另一台水泵变频运转。

实现了“差多少、补多少”的功能。

水泵供水时，若水泵流量小于自来水给水管网的流量，则系统保持正常供水;用水高峰时，若水泵流量大于自来水给水管网的流量，稳流调节罐内的水作为补充水源仍能保持一定时段的正常供水，此时空气经真空消除器进入罐内，破坏了罐内的真空形成，确保自来水给水管网不产生负压;用水高峰过后，系统又恢复正常供水状态;当自来水管网停水时，稳流调节罐内的水位不断下降，液位探测器信号反馈给变频控制器，水泵自动停机，以保护水泵机组;夜间小流量用水且自来水给水管网压力不能满足要求时，蓄能罐可以释放其贮存能量，避免了水泵的频繁启动。

蓄能罐根据自来水给水管网的压力稳定情况配置。

蓄水池式二次加压供水方式存在的问题首先，使用蓄水池的供水方式能源浪费严重。

使用蓄水池的供水方式必须将市政管网的剩余压力完全放掉，使原本带压力的水变成零压力，然后再从零加压。

在此过程中，市政管网的剩余压力全部白白放掉，造成能源的浪费。

举例来讲，一座七层住宅，市政管网压力到用户处有25米左右，能够满足五层楼的用水要求，六层压力不足。

在解决这种供水不足问题时，采用蓄水池式供水方式时的供水系统是建一个蓄水池或蓄水箱，加一套变频调速加压供水设备。

其工作过程是：由变频加压供水设备从蓄水池取水，加压后向用户用水管网供水。

采用上述方式，最终的供水压力为31米，仅比原市政管网压力增加了6米。

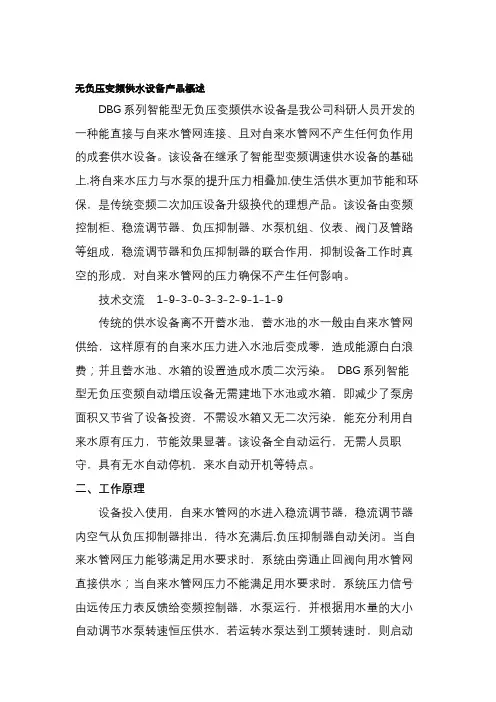

无负压变频供水设备产品概述DBG系列智能型无负压变频供水设备是我公司科研人员开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套供水设备。

该设备在继承了智能型变频调速供水设备的基础上,将自来水压力与水泵的提升压力相叠加,使生活供水更加节能和环保，是传统变频二次加压设备升级换代的理想产品。

该设备由变频控制柜、稳流调节器、负压抑制器、水泵机组、仪表、阀门及管路等组成，稳流调节器和负压抑制器的联合作用，抑制设备工作时真空的形成，对自来水管网的压力确保不产生任何影响。

技术交流1-9-3-0-3-3-2-9-1-1-9传统的供水设备离不开蓄水池，蓄水池的水一般由自来水管网供给，这样原有的自来水压力进入水池后变成零，造成能源白白浪费；并且蓄水池、水箱的设置造成水质二次污染。

DBG系列智能型无负压变频自动增压设备无需建地下水池或水箱，即减少了泵房面积又节省了设备投资，不需设水箱又无二次污染，能充分利用自来水原有压力，节能效果显著。

该设备全自动运行，无需人员职守，具有无水自动停机，来水自动开机等特点。

二、工作原理设备投入使用，自来水管网的水进入稳流调节器，稳流调节器内空气从负压抑制器排出，待水充满后,负压抑制器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节水泵转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。

水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水；用水高峰时，若自来水管网水量小于水泵流量时，稳流调节器内的水作为补充水源仍能正常供水，此时空气由负压抑制器进入稳流调节器，罐内真空遭到破坏，确保了自来水管网不产生负压,用水高峰过后，系统又恢复到正常供水状态。

当自来水管网停水，造成稳流调节器液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑供水问题的设备，它通过一系列的工作原理来实现供水系统的稳定运行。

下面将详细介绍无负压供水设备的工作原理。

1. 系统概述无负压供水设备由水泵、水箱、控制系统和管道组成。

它通过控制系统监测水箱内水位，根据需求启停水泵，通过管道将水送至高层建筑。

2. 水泵工作原理无负压供水设备中的水泵起到提供水压的作用。

当水箱内的水位下降到一定程度时，控制系统会启动水泵。

水泵会将水从水箱中抽出，并通过管道输送至高层建筑。

当水箱内的水位上升到一定程度时，控制系统会停止水泵的运行。

3. 水箱工作原理水箱是无负压供水设备中的储水装置。

它通过储存一定量的水来满足高层建筑的供水需求。

当水箱内的水位下降到一定程度时，控制系统会启动水泵，将水从水箱中抽出。

当水箱内的水位上升到一定程度时，控制系统会停止水泵的运行，保持水箱内的水位稳定。

4. 控制系统工作原理无负压供水设备中的控制系统起到监测和控制设备运行的作用。

它通过传感器监测水箱内的水位，并根据水位的变化来控制水泵的启停。

当水箱内的水位下降到设定的最低水位时，控制系统会启动水泵；当水箱内的水位上升到设定的最高水位时，控制系统会停止水泵的运行。

5. 管道工作原理无负压供水设备通过管道将水从水箱输送至高层建筑。

管道需要具备一定的压力和流量来满足供水需求。

水泵提供了所需的水压，而管道的直径和材质会影响水的流量和阻力。

因此，在设计无负压供水设备时，需要合理选择管道的直径和材质，以确保供水系统的正常运行。

总结：无负压供水设备通过水泵、水箱、控制系统和管道等部件的协同工作，实现了高层建筑供水系统的稳定运行。

水泵提供了所需的水压，水箱储存了一定量的水，控制系统监测水位并控制水泵的启停，管道将水从水箱输送至高层建筑。

这些工作原理的协调配合，保证了供水系统的正常运行，满足了高层建筑的供水需求。

无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑自来水供应问题的设备。

它通过一系列的工作原理，实现了在高层建筑中稳定供水的功能。

下面将详细介绍无负压供水设备的工作原理。

1. 设备组成无负压供水设备由水泵、水箱、压力控制器、管道系统和阀门等组成。

水泵用于提供水源，水箱用于储存水源，压力控制器用于监测和控制供水压力，管道系统和阀门用于输送和分配水源。

2. 工作原理无负压供水设备的工作原理可以分为两个阶段：自来水供应阶段和水泵供水阶段。

2.1 自来水供应阶段在自来水供应阶段，设备通过管道系统将自来水引入水箱。

水箱中设置了一个浮球阀，当水箱中的水位下降到一定程度时，浮球阀会打开，自来水进入水箱，保持水箱中的水位稳定。

同时，压力控制器监测供水压力，当压力低于设定值时，压力控制器会启动水泵。

2.2 水泵供水阶段在水泵供水阶段，水泵开始工作，将水从水箱中抽出，并通过管道系统输送到需要供水的地方。

同时，压力控制器会监测供水压力，当压力达到设定值时，压力控制器会停止水泵的工作。

当水箱中的水位上升到一定程度时，浮球阀会关闭，停止自来水的进入。

3. 设备特点无负压供水设备具有以下特点：3.1 稳定供水通过压力控制器的监测和控制，无负压供水设备可以实现稳定的供水。

当供水压力低于设定值时，水泵会自动启动，保证供水的稳定性。

3.2 节约能源无负压供水设备采用了智能控制技术，可以根据实际需求调整水泵的工作状态，避免不必要的能源浪费。

3.3 高效节水通过合理的供水控制和管道设计，无负压供水设备可以实现高效节水。

它可以根据不同的供水需求，调整供水压力和流量，避免水的浪费。

3.4 安全可靠无负压供水设备具有完善的安全保护措施，如过流保护、过压保护、缺水保护等，确保设备的安全运行。

4. 应用领域无负压供水设备广泛应用于高层建筑、商业综合体、大型公共建筑等场所。

它可以满足这些场所对稳定供水的需求，提高供水的可靠性和效率。

总结：无负压供水设备通过自来水供应和水泵供水两个阶段的工作原理，实现了在高层建筑中稳定供水的功能。

无负压供水设备工作原理无负压供水设备是一种用于建筑物供水系统的设备，通过一系列的工作原理实现了无负压供水的功能。

下面将详细介绍无负压供水设备的工作原理。

1. 设备概述无负压供水设备主要由水泵、水箱、控制系统、管道系统等组成。

水泵负责将水抽入水箱，控制系统负责监控和控制水泵的运行，管道系统负责将水从水箱输送到建筑物的各个水源。

2. 工作原理（1）水泵工作原理无负压供水设备采用自吸式水泵，通过负压原理将水抽入水箱。

当水箱内的水位下降到一定程度时，水泵会自动启动，产生负压吸水，将水从水源处抽入水箱。

当水箱内的水位达到一定高度时，水泵会停止工作。

（2）控制系统工作原理控制系统通过传感器感知水箱内的水位，当水位下降到设定值时，控制系统会发出信号启动水泵。

当水位上升到设定值时，控制系统会发出信号停止水泵。

控制系统还可以监测水泵的运行状态，如电流、压力等参数，以确保设备的正常运行。

（3）管道系统工作原理管道系统是无负压供水设备的输水通道，通过管道将水从水箱输送到建筑物的各个水源。

管道系统中设置有阀门和流量控制装置，用于调节水流量和水压，以满足建筑物不同区域的用水需求。

3. 工作流程（1）启动阶段：当建筑物内的用水需求增加时，控制系统感知到水箱内的水位下降，发出信号启动水泵。

水泵开始工作，通过负压原理将水从水源处抽入水箱。

（2）供水阶段：水泵将水抽入水箱后，管道系统中的阀门和流量控制装置开始工作，根据建筑物的用水需求，调节水流量和水压，将水供应到各个水源。

（3）停止阶段：当建筑物内的用水需求减少时，控制系统感知到水箱内的水位上升，发出信号停止水泵。

水泵停止工作，供水中断。

4. 优势和应用无负压供水设备具有以下优势：（1）无负压供水：通过负压原理，保证了建筑物内的供水不会出现负压现象，提高了供水的稳定性和可靠性。

（2）节能环保：无负压供水设备采用自吸式水泵，无需额外的能源供应，节省了能源消耗，减少了对环境的污染。

无负压供水设备原理图及说明1、无负压供水设备系统框图2、无负压供水设备控制技术基本说明：系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。

当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水；如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求。

3、无负压供水设备负压消除技术基本说明：中崛ZBW无负压设备采用微机变频技术和有效的负压处理技术实现叠压供水。

具体如下：该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。

该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。

当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。

停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。

来电时机组自动开机恢复正常供水。

4、无负压供水设备负压抑制系统：根据负压生成条件，采用智能化控制技术，根据管网要求，自动控制设备运行工况，当主管网压力在设定保护压力以上运行时，设备正常供水，当主管网压力在设定保护压力以下运行时，供水设备降压供水，自动调整设备运行工况，当主管网压力进一步降低到限制使用压力以下时，供水设备停止运行，使设备在满足管网制约条件下平滑，稳定地调节水泵出口流量，最大限度满足用户要求。

5、无负压供水设备小流量停机保压系统：可根据用户设备需要增设小流量停机保压系统，设备在正常工作时，变频器可设定工作下限频率，在小流量状态可实现设备保压停机，以保证设备最大限度的节能。

无负压供水设备工作原理在我们的日常生活和工业生产中，稳定可靠的供水系统至关重要。

而无负压供水设备作为一种先进的供水技术，正逐渐得到广泛应用。

那么，它究竟是如何工作的呢？无负压供水设备是一种直接与市政供水管网连接，在市政管网原有压力基础上进行二次加压供水的设备。

其工作原理并不复杂，简单来说，就是充分利用了市政管网的压力，并通过一系列的控制和调节手段，实现高效、稳定的供水。

首先，我们要明白市政供水管网中的水压是时刻变化的。

一般情况下，在用水低谷期，管网压力较高；而在用水高峰期，管网压力则会下降。

无负压供水设备会通过压力传感器实时监测市政管网的进水压力。

当市政管网的压力能够满足用户的用水需求时，无负压供水设备会直接从市政管网取水，并将水输送给用户，此时设备中的水泵并不启动工作。

比如，在夜间或者凌晨等用水低谷时段，市政管网压力充足，设备就会处于这种直接供水的状态。

然而，当市政管网的压力不足以满足用户的用水需求时，无负压供水设备中的水泵就会自动启动。

水泵会根据实际的用水需求，通过变频器调整转速，从而增加供水压力，保证用户能够正常用水。

在这个过程中，有一个关键的部件叫做稳流罐。

稳流罐的作用主要有两个。

其一，它能够起到储存一定量的水的作用，以应对短时间内用水量突然增大的情况，保证供水的连续性和稳定性。

其二，它能够消除市政管网的负压，防止因设备的吸水而导致市政管网压力下降，影响其他用户的正常用水。

为了更好地理解稳流罐消除负压的原理，我们可以想象这样一个场景：当无负压供水设备开始吸水，导致市政管网压力下降时，稳流罐内的气体体积会膨胀，从而补偿市政管网压力的下降，避免产生负压。

反之，当市政管网压力升高时，稳流罐内的气体被压缩，储存能量。

此外，无负压供水设备还配备了一系列的控制系统，如压力控制、水位控制、故障报警等。

压力控制系统能够根据设定的压力值，自动调节水泵的转速和运行台数，实现恒压供水。

水位控制系统则可以监测稳流罐内的水位，确保设备的正常运行。

无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑供水问题的设备。

它通过一系列的操作和控制机制，将水泵与水箱等设备进行联动，实现高层建筑供水的正常运行。

下面将详细介绍无负压供水设备的工作原理。

1. 水泵工作原理无负压供水设备中的水泵是实现供水的核心部件。

当供水系统中的压力降低到一定程度时，水泵将启动并开始工作。

水泵通过吸入进水管道中的水，并利用电动机的驱动力将水推送到高层建筑的供水系统中。

水泵的工作原理可以简单概括为利用机械能将水进行输送。

2. 水箱工作原理无负压供水设备中的水箱起到储水的作用。

当供水系统中的压力正常时，水箱中的水会被保持在一定的水位上。

当供水系统中的压力下降时，水箱中的水会通过水泵进行补充，以保证供水系统的正常运行。

水箱的工作原理可以简单概括为通过重力作用将水进行储存和供应。

3. 控制系统工作原理无负压供水设备中的控制系统起到监测和控制供水系统的作用。

控制系统通过传感器实时监测供水系统中的压力情况。

当压力下降到一定程度时，控制系统将自动启动水泵，并控制水泵的工作时间和工作频率，以保证供水系统的正常运行。

同时，控制系统还可以监测水箱中的水位情况，并通过控制水泵的补水功能，保持水箱中的水位在合适的范围内。

4. 无负压供水设备的工作原理无负压供水设备的工作原理可以描述为以下几个步骤：(1) 当供水系统中的压力下降到一定程度时，控制系统将自动启动水泵。

(2) 水泵开始工作，通过吸入进水管道中的水，并利用电动机的驱动力将水推送到高层建筑的供水系统中。

(3) 同时，控制系统监测水箱中的水位情况，当水位下降到一定程度时，控制系统通过控制水泵的补水功能，将水箱中的水进行补充。

(4) 当供水系统中的压力恢复到正常水平时，控制系统将自动关闭水泵，供水系统进入待机状态，等待下一次供水需求。

通过以上的工作原理描述，可以看出无负压供水设备是一种通过水泵和水箱的联动工作，实现高层建筑供水的设备。

它能够根据供水系统中的压力情况，自动启动和停止水泵，并通过控制补水功能，保持水箱中的水位在合适的范围内。

无负压给水设备原理及应用介绍了无负压给水设备的工作原理，分析了它的特点及其应用范围，并指出了存在的缺陷。

用工程应用实例介绍了无负压给水设备的选型应用。

标签：无负压供水；设备；二次加压；恒压变频一、无负压给水设备概述：随着我国社会主义现代化建设的快速发展，给水设备也在不断提高，无负压给水设备是近年来出现的新型供水设备，它是连接到城市供水管网上，向供水压力不足的建筑物（群）直接增压供水设备.可以消除传统二次加压方式由于水池、水箱等产生的二次污染，保障水质卫生安全。

同时，可将管网叠加为扬升水头而有效的利用，充分利用自来水管网水压，节能效果显著。

它具有全面满足管网要求，维护管网安全和运行稳定，不会超量取水，不对管网造成冲击的保障性能。

是城市供水系统（一次供水）和建筑物供水系统（二次供水）紧密结合为一个“直接供水系统”后可保证安全，连续，协调运行的加压供水设备。

无负压给水设备工作原理：在管網上串接水泵，一直是供水系统的禁区。

国家城镇供水条例规定“禁止在城市公共供水系统上直接装泵抽水”，其主要原因是，水泵直接抽水会在管路中产生负压，从而出现个体超量取水，使管网压力陡降，波及相邻用户正常用水，还会产生管道回流，积气，震荡等影响管网安全运行的副作用。

无负压给水设备的核心技术是变频调速泵的自动控制系统，该系统采用智能化控制技术，自动控制水泵工况和水体流态，自动智能控制，使自来水进水压力不产生负压，从而确保自来水管网的正常供水。

当自来水压力Pz低于用户所需的设定压力Py时，变频泵的转速就越低；相反，当自来水压力Pz越低时，变频泵的转速就越高；当自来水压力Pz=Py时，变频泵就停止工作。

这样，即充分利用了自来水的原有压力。

又能确保用户所需的水压恒定。

当自来水停水时，设备自动停机，来水时，自动开机启动。

停电时，自动恢复自来水的常压供水。

二、无负压给水设备特点：与传统的水池、水箱式供水方式相比，无负压供水具有以下特点：1、通过智能化控制手段，在与城市供水管道连接中不产生负压，不影响周围用户的正常用水；2、节水：该设备为全密封结构，彻底防止了传统的水池、水箱存在的跑、冒、滴、漏现象，同时也节省了定期清洗水池而浪费的水。

无负压供水设备、变频供水设备等供水设备的区别和原理第一篇：无负压供水设备、变频供水设备等供水设备的区别和原理无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。

无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。

二次加压供水设备广泛应用在自来水管网压力不足的场合。

按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。

供水方式①由于水箱能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自＞Q用)，而在用水高峰(Q自＜Q用＝时释放所储存的水量，因此能有效地保障用户用水的可靠性，同时由于自来水管是通过水箱与水泵相接的，故水泵始终不会对自来水管网产生负压，但自来水管网中的原有压力无法被水泵利用，势必造成能量的浪费；供水方式②虽然在Q自＞Q用时能利用管网原有的压力，但因没有蓄水装置而不能满足高峰期用水量，故无法确保用户用水的可靠性，并且在用水高峰时对自来水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。

变频供水设备在城市高层建筑供水用得比较广泛。

能有效控制压力的设定，采用静水专用变频器，缓启动，缓停止，无启动电流，无水锤振动小。

第二篇：石家庄无负压变频供水设备沃尔特水设备石家庄无负压变频供水设备无负压变频给水设备特点1.无负压供水设备投资省无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少沃尔特水设备2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。
