汽车空调的基本构造

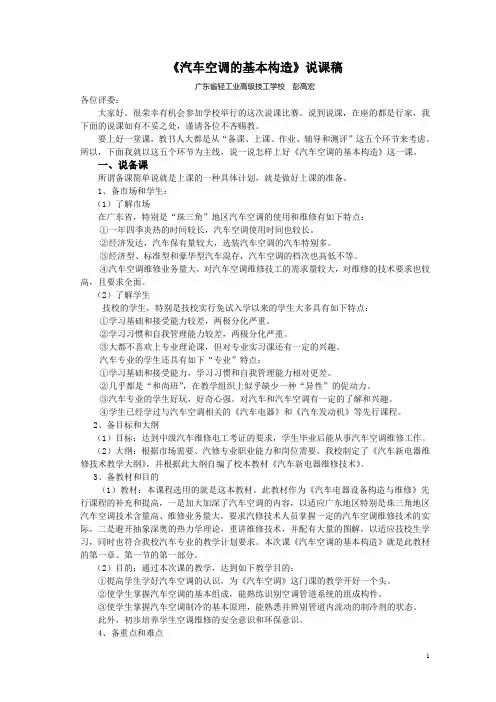

《汽车空调的基本构造》说课稿广东省轻工业高级技工学校彭高宏各位评委：大家好。

很荣幸有机会参加学校举行的这次说课比赛。

说到说课，在座的都是行家，我下面的说课如有不妥之处，谨请各位不吝赐教。

要上好一堂课，教书人大都是从“备课、上课、作业、辅导和测评”这五个环节来考虑。

所以，下面我就以这五个环节为主线，说一说怎样上好《汽车空调的基本构造》这一课。

一、说备课所谓备课简单说就是上课的一种具体计划，就是做好上课的准备。

1、备市场和学生：（1）了解市场在广东省，特别是“珠三角”地区汽车空调的使用和维修有如下特点：①一年四季炎热的时间较长，汽车空调使用时间也较长。

②经济发达，汽车保有量较大，选装汽车空调的汽车特别多。

③经济型、标准型和豪华型汽车混存，汽车空调的档次也高低不等。

④汽车空调维修业务量大，对汽车空调维修技工的需求量较大，对维修的技术要求也较高，且要求全面。

（2）了解学生技校的学生，特别是技校实行免试入学以来的学生大多具有如下特点：①学习基础和接受能力较差，两极分化严重。

②学习习惯和自我管理能力较差，两极分化严重。

③大都不喜欢上专业理论课，但对专业实习课还有一定的兴趣。

汽车专业的学生还具有如下“专业”特点：①学习基础和接受能力，学习习惯和自我管理能力相对更差。

②几乎都是“和尚班”，在教学组织上似乎缺少一种“异性”的促动力。

③汽车专业的学生好玩，好奇心强。

对汽车和汽车空调有一定的了解和兴趣。

④学生已经学过与汽车空调相关的《汽车电器》和《汽车发动机》等先行课程。

2、备目标和大纲（1）目标：达到中级汽车维修电工考证的要求，学生毕业后能从事汽车空调维修工作。

（2）大纲：根据市场需要、汽修专业职业能力和岗位需要，我校制定了《汽车新电器维修技术教学大纲》，并根据此大纲自编了校本教材《汽车新电器维修技术》。

3、备教材和目的（1）教材：本课程选用的就是这本教材。

此教材作为《汽车电器设备构造与维修》先行课程的补充和提高，一是加大加深了汽车空调的内容，以适应广东地区特别是珠三角地区汽车空调技术含量高、维修业务量大，要求汽修技术人员掌握一定的汽车空调维修技术的实际，二是避开抽象深奥的热力学理论，重讲维修技术，并配有大量的图解，以适应技校生学习，同时也符合我校汽车专业的教学计划要求。

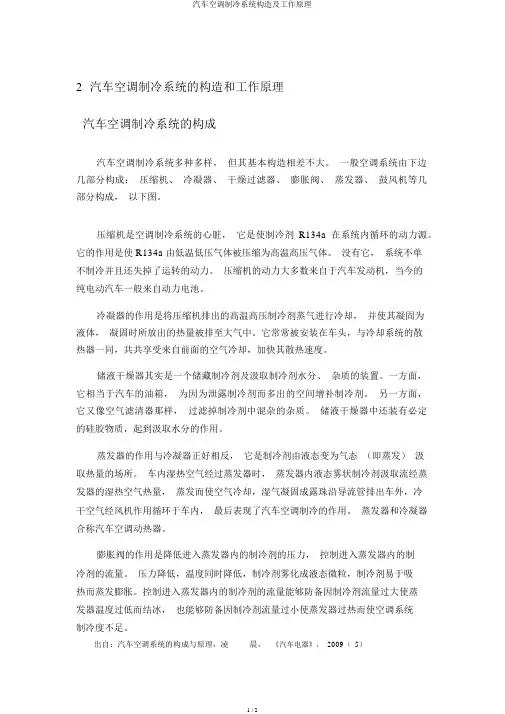

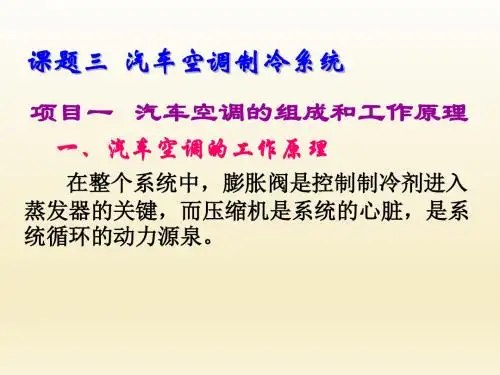

2汽车空调制冷系统的构造和工作原理汽车空调制冷系统的构成汽车空调制冷系统多种多样，但其基本构造相差不大。

一般空调系统由下边几部分构成：压缩机、冷凝器、干燥过滤器、膨胀阀、蒸发器、鼓风机等几部分构成，以下图。

压缩机是空调制冷系统的心脏，它是使制冷剂R134a在系统内循环的动力源。

它的作用是使 R134a由低温低压气体被压缩为高温高压气体。

没有它，系统不单不制冷并且还失掉了运转的动力。

压缩机的动力大多数来自于汽车发动机，当今的纯电动汽车一般来自动力电池。

冷凝器的作用是将压缩机排出的高温高压制冷剂蒸气进行冷却，并使其凝固为液体，凝固时所放出的热量被排至大气中。

它常常被安装在车头，与冷却系统的散热器一同，共共享受来自前面的空气冷却，加快其散热速度。

储液干燥器其实是一个储藏制冷剂及汲取制冷剂水分、杂质的装置。

一方面，它相当于汽车的油箱，为因为泄露制冷剂而多出的空间增补制冷剂。

另一方面，它又像空气滤清器那样，过滤掉制冷剂中混杂的杂质。

储液干燥器中还装有必定的硅胶物质，起到汲取水分的作用。

蒸发器的作用与冷凝器正好相反，它是制冷剂由液态变为气态（即蒸发）汲取热量的场所。

车内湿热空气经过蒸发器时，蒸发器内液态雾状制冷剂汲取流经蒸发器的湿热空气热量，蒸发而使空气冷却，湿气凝固成露珠沿导流管排出车外，冷干空气经风机作用循环于车内，最后表现了汽车空调制冷的作用。

蒸发器和冷凝器合称汽车空调动热器。

膨胀阀的作用是降低进入蒸发器内的制冷剂的压力，控制进入蒸发器内的制冷剂的流量。

压力降低，温度同时降低，制冷剂雾化成液态微粒，制冷剂易于吸热而蒸发膨胀。

控制进入蒸发器内的制冷剂的流量能够防备因制冷剂流量过大使蒸发器温度过低而结冰，也能够防备因制冷剂流量过小使蒸发器过热而使空调系统制冷度不足。

出自：汽车空调系统的构成与原理，凌晨，《汽车电器》，2009（5）汽车空调制冷系统的工作原理汽车空调制冷系统原理能够理解以下，以下图。

启动空调，压缩机在发动机带动下工作，制冷剂在系统中循环流动，不停重复液化、汽化两个主要过程： 1）蒸发降低压力，液体变为气态，同时汲取车厢内热量； 2）加压冷凝，气态变为液态，向车厢外放出热量。

汽车空调制冷系统的构造一、压缩机汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、节流管（用于孔管系统结构）、蒸发器、导管与软管、观察窗等组成。

1）压缩机压缩机俗称空调泵，其作用是使制冷剂保持循环。

压缩机的吸气侧抽吸制冷剂蒸气，制冷剂流过压缩机的出口或排放侧时加压( 温度也随之升高)，高压、高温的制冷剂被压出压缩机而流入冷凝器。

功能：压缩机有两个重要的功能：一是使系统内建立低压区，二是使制冷剂和冷冻油循环，把制冷蒸气从低压压缩至高压，两种功能同时完成。

①低压条件压缩机入口处的制冷剂处在低压状态，可使蒸发器内的制冷剂流出，使节流装置中适量的制冷剂流入蒸发器，空调系统中膨胀阀出口到压缩机入口之间是低压状态。

②压缩制冷剂压力的上升会使制冷剂所含热量增加，这对制冷剂在冷凝器内放热是必要的。

高压状态存在于压缩机出口到膨胀阀入口之间。

分类：目前使用的压缩机根据工作方式分为往复式和旋转式两种，应用最多是往复式。

压缩机实物图工作原理：（1）定排式往复压缩机：往复式压缩机的每个活塞均配备有一组吸气阀和排气阀及阀片。

当一只活塞处于进气行程时，则另一只活塞处于压缩行程。

通过吸气阀，活塞将制冷剂吸入气缸，然后在活塞的作用下，制冷剂经过排气阀排出去。

当活塞向下运动时，即处于进气行程时，由于活塞的吸力作用和排气阀上方的较高压力作用，排气阀保持关闭。

同时，吸气舌簧阀开启，低压制冷剂蒸气进入。

当活塞向上运动时，即处于压缩行程时，制冷剂经过排气阀排出，而吸气阀在相同的压力作用下保持关闭。

压缩机将系统的低压侧与高压侧分割开来。

进入压缩机的是一种低压并略微过热的制冷剂蒸气。

当制冷剂离开压缩机时，它是一种高压高温的制冷剂蒸气。

冷冻润滑油存放在压缩机的油底壳内，以便保持曲轴连杆和其他内部零件的润滑。

(2) 往复式变容量压缩机（分压力调节式，电磁阀调节式两种）①压力调节式变排量压缩机原理：压力调节式变排量压缩机的旋转运动由输入轴传递给驱动连杆机构，驱动连杆机构通过斜盘将旋转运动转换成5 个连杆的轴向运动。

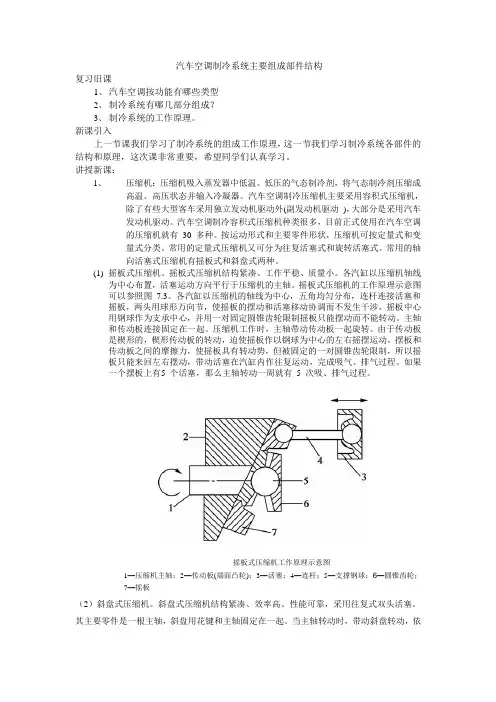

汽车空调制冷系统主要组成部件结构复习旧课1、汽车空调按功能有哪些类型2、制冷系统有哪几部分组成？3、制冷系统的工作原理。

新课引入上一节课我们学习了制冷系统的组成工作原理，这一节我们学习制冷系统各部件的结构和原理，这次课非常重要，希望同学们认真学习。

讲授新课：1、压缩机：压缩机吸入蒸发器中低温、低压的气态制冷剂，将气态制冷剂压缩成高温、高压状态并输入冷凝器。

汽车空调制冷压缩机主要采用容积式压缩机，除了有些大型客车采用独立发动机驱动外(副发动机驱动)，大部分是采用汽车发动机驱动。

汽车空调制冷容积式压缩机种类很多，目前正式使用在汽车空调的压缩机就有30 多种。

按运动形式和主要零件形状，压缩机可按定量式和变量式分类。

常用的定量式压缩机又可分为往复活塞式和旋转活塞式。

常用的轴向活塞式压缩机有摇板式和斜盘式两种。

(1)摇板式压缩机。

摇板式压缩机结构紧凑、工作平稳、质量小。

各汽缸以压缩机轴线为中心布置，活塞运动方向平行于压缩机的主轴。

摇板式压缩机的工作原理示意图可以参照图7.3。

各汽缸以压缩机的轴线为中心，五角均匀分布，连杆连接活塞和摇板，两头用球形万向节，使摇板的摆动和活塞移动协调而不发生干涉。

摇板中心用钢球作为支承中心，并用一对固定圆锥齿轮限制摇板只能摆动而不能转动。

主轴和传动板连接固定在一起。

压缩机工作时，主轴带动传动板一起旋转。

由于传动板是楔形的，楔形传动板的转动，迫使摇板作以钢球为中心的左右摇摆运动。

摆板和传动板之间的摩擦力，使摇板具有转动势，但被固定的一对圆锥齿轮限制，所以摇板只能来回左右摆动，带动活塞在汽缸内作往复运动，完成吸气、排气过程。

如果一个摆板上有5 个活塞，那么主轴转动一周就有5 次吸、排气过程。

摇板式压缩机工作原理示意图1—压缩机主轴；2—传动板(端面凸轮)；3—活塞；4—连杆；5—支撑钢球；6—圆锥齿轮；7—摇板（2）斜盘式压缩机。

斜盘式压缩机结构紧凑、效率高、性能可靠，采用往复式双头活塞。

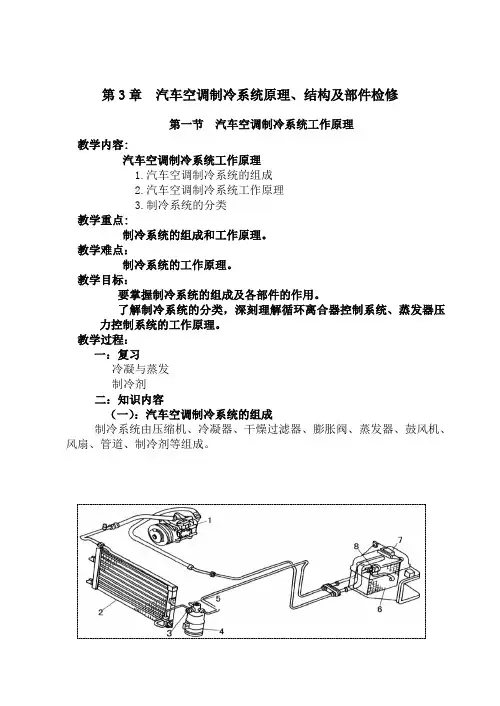

第3章汽车空调制冷系统原理、结构及部件检修第一节汽车空调制冷系统工作原理教学内容:汽车空调制冷系统工作原理1.汽车空调制冷系统的组成2.汽车空调制冷系统工作原理3.制冷系统的分类教学重点:制冷系统的组成和工作原理。

教学难点：制冷系统的工作原理。

教学目标：要掌握制冷系统的组成及各部件的作用。

了解制冷系统的分类，深刻理解循环离合器控制系统、蒸发器压力控制系统的工作原理。

教学过程：一：复习冷凝与蒸发制冷剂二：知识内容（一）：汽车空调制冷系统的组成制冷系统由压缩机、冷凝器、干燥过滤器、膨胀阀、蒸发器、鼓风机、风扇、管道、制冷剂等组成。

上图为空调制冷系统循环部分的组成1—压缩机 2—冷凝器 3—低压开关 4—储液干燥罐 5—高压开关6—蒸发器 7—热控开关 8—膨胀阀上图制冷系统的结构（二）：汽车空调制冷系统工作原理从上图清晰的看出各部件的作用和制冷剂的循环状态。

工作原理压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩后，使蒸气的压力和温度(约70℃~80℃,1500kPa)增高后排入冷凝器。

在冷凝器中，高温高压的制冷剂气体与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液体(约50℃~60℃，1500kPa)，然后流入干燥储液器，并经过过滤干燥后流出。

经过膨胀阀的节流作用，制冷剂以低压的气液混合状态进人蒸发器。

在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进人压缩机进行下一轮循环。

这样，制冷剂便在封闭的系统内经过压缩、冷凝、节流和蒸发四个过程.完成了一个制冷循环。

在制冷系统中，压缩机起着压缩和输送制冷剂气体的作用，它是整个系统的心脏。

膨胀阀起节流降压作用，同时调节进入蒸发器制冷剂液体的流量，它是系统高低压的分界线。

蒸发器是输出冷气的设备，制冷剂在其中吸收被冷却空气的热量，使空气降温。

冷凝器是放出热量的设备，蒸发器中吸收的热量、压缩机消耗功能所转化的热量，一起从冷凝器上散发出去，让冷却空气带走。
