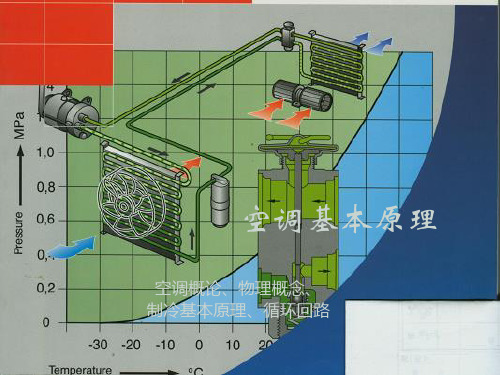

汽车空调运行示意图

汽车空调工作原理及管路连接简图尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。

造成臭氧层消耗，破坏了环境。

二、汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。

汽车空调分高压管路和低压管路。

高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。

贮液干燥器实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。

一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。

另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。

贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。

冷凝器和蒸发器它们虽然叫法不一样，但结构类似。

它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。

冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。

其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。

总之冷凝器是哪里凉快哪里去，以便其散热冷凝。

蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。

压缩机是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。

管道由于要注入一定压力的制冷剂，所以必须采用金属管道。

汽车空调的基本结构及工作原理空调的检查爱护内容要紧包括空调制冷剂量、制冷剂的泄漏、风量、异味、空调怠速、冷气切换确认、暖气切换确认。

为了更好的明白得和分析空调的检查爱护内容及方法,我们先认识汽车空调的组成结构及其工作原理。

4.6.1 汽车空调的差不多结构及工作原理汽车空调是用来改善汽车舒服性的设备，能够对车内空气的温度、湿度进行调剂，并保持车内的空气清洁。

汽车空调通常都具备以下功能：调剂温度：将车内的温度调剂到人体感受适宜的温度。

调剂湿度：将车内的湿度调剂到人体感受适宜的湿度。

调剂气流：调剂车内出风口的位置、出风的方向及风量的大小。

净化空气：滤去空气中的尘土和杂质，或对空气进行杀菌消毒。

图4-34 空调系统的功能为完成空调的上述功能，汽车空调系统通常应包括：暖风装置：用以提高车内的温度。

制冷装置：用以降低车内的温度，并降低车内的湿度。

通风装置：用以调剂车内的气流和换气。

空气净化装置：用以过滤空气及对空气进行消毒处理。

目前汽车的空调系统依车辆的配置不同，所具备的装置也有所不同，一样低档汽车只有暖风和通风装置，中高档汽车一样都具备制冷和空气净化装置。

图4-35为空调系统的组成部件在车内的布置，图4-36为典型的手动操纵空调系统的操纵面板。

图4-37为典型的自动操纵空调操纵面板。

图4-35 空调系统在车内的布置图4-36 手动空调的操纵面板图4-37 自动空调的操纵面板空调系统操纵有手动操纵和自动操纵之分，手动空调需要驾驶员通过旋钮或拨杆对操纵对象进行调解，如改变温度等。

自动空调只需驾驶员输入目标温度，空调系统便可按照驾驶员的设定自动进行调剂。

4.6.2 制冷剂和压缩机油4.6.2.1 制冷剂制冷剂是制冷循环当中传热的载体，通过状态变化吸取和放出热量，因此要求制冷剂在常温下专门容易气化，加压后专门容易液化，同时在状态变化时要尽可能多的吸取或放出热量〔较大的气化或液化潜热〕。

同时制冷剂还应具备以下的性质：·不易燃易爆；·无毒；·无腐蚀性；·对环境无害。

《汽车空调》ppt课件目录•汽车空调概述•汽车空调基本原理与结构•汽车空调关键部件与技术•汽车空调性能评价与试验方法•汽车空调故障诊断与维修保养策略•总结与展望：未来汽车空调技术发展趋势01汽车空调概述定义汽车空调是一种为汽车内部提供舒适环境的设备，通过调节温度、湿度、空气流速和空气质量等参数，满足乘客和驾驶员的舒适性需求。

根据外界环境和乘客需求，提供适宜的制冷或制热效果。

去除空气中的多余水分，保持干爽舒适的环境。

实现车内外空气交换，保持空气新鲜。

去除空气中的尘埃、花粉、异味等污染物，提供清洁的空气环境。

调节温度通风换气过滤空气调节湿度汽车空调定义与作用汽车空调起源于20世纪初，最初是通过开窗通风或使用简单的风扇进行空气流通。

早期阶段20世纪30年代，机械制冷技术被应用于汽车空调，通过制冷剂循环实现降温效果。

机械制冷阶段随着电子技术的发展，汽车空调实现了自动化控制，能够根据车内环境和乘客需求自动调节温度、湿度等参数。

自动控制阶段近年来，汽车空调的发展更加注重环保和节能，采用新型制冷剂、高效压缩机等技术手段，降低能耗和减少对环境的影响。

环保与节能阶段汽车空调发展历史0102市场需求随着汽车保有量的不断增长和消费者对驾驶舒适性的追求，汽车空调市场需求持续旺盛。

同时，新能源汽车市场的快速发展也带动了汽车空调市场的增长。

智能化通过集成传感器、控制器和执行器等智能化技术，实现汽车空调的自动调节和远程控制。

轻量化采用新型材料、优化结构等手段，降低汽车空调的重量和体积，提高燃油经济性和空间利用率。

环保化采用环保型制冷剂和高效压缩机等技术手段，降低汽车空调的能耗和排放，减少对环境的污染。

个性化根据不同车型和乘客需求，提供个性化的汽车空调解决方案，满足多样化的市场需求。

030405汽车空调市场需求及趋势02汽车空调基本原理与结构03制冷剂类型R134a 、R12等。

01制冷原理利用制冷剂在蒸发器内蒸发吸热，使空气降温。

汽车空调结构与工作原理一．空调结构和工作原理图二．汽车空调制冷系统结构图各部件名称与作用1压缩机：压缩机由发动机通过皮带驱动，吸入蒸发器出口处的低温低压的气态制冷剂，把制冷剂压缩成高温高压的气态排向冷凝器。

2冷凝器：对于轿车的冷凝器安装在水箱前端，高温高压的过热制冷剂气体进入冷凝器，制冷剂得到冷却风扇的散热，由于压力及温度的降低，制冷剂气态冷凝成液态，并放出大量的热。

从冷凝器出来后，制冷剂呈高温高压的液态。

3储液干燥过滤器：高温高压的液态制冷剂在储液干燥过滤器内得到储存、干燥水份、过滤杂质。

4膨胀阀：高温高压的液态制冷剂通过膨胀阀的节流孔节流后体积变大，制冷剂的压力和温度急剧下降，以雾状（细小液滴）排向膨蒸发器。

膨胀阀有两个作用，一是节流作用，高温高压的液态制冷剂通过膨胀阀节流后体积变大，制冷剂的压力和温度急剧下降；另一个作用是调节制冷剂流量的作用，因为通过膨胀阀的制冷剂要在蒸发器内完全蒸发为气态，吸收执量，如果流量过大，在蒸发器内没有完全蒸发，部分液压制冷剂回流到压缩机，会造成压缩机的损坏。

所以膨胀阀要保证制冷剂在蒸发器内正好蒸发完成。

5蒸发器：雾状液态制冷剂进入蒸发器，制冷剂液态蒸发成气体。

在蒸发过程中大量吸收周围的热量，降低车内的温度，而后低温低压的制冷剂蒸气又进入压缩机。

上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。

以膨胀阀为界，膨胀阀之前（压缩机－冷凝器－储液干燥过滤器－膨胀阀）的制冷剂呈高温高压状态，称为高压侧，相应的管道称为高压管；膨胀阀之后（膨胀阀－蒸发器－压缩机）的制冷剂呈低温低压状态，称为低压侧，相应的管道称为低压管；汽车空调制冷系统主要是由压缩机、膨胀阀、冷凝器、蒸发器和鼓风机等组成，其间各个部件之间采用高压橡胶管和钢管连接成一个密闭的系统，在制冷系统工作时，制冷剂会以不同的状态在这个空间里循环流动，而这样的循环又分为了四个过程：1、压缩过程：压缩机吸入蒸发器出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体排出压缩机。

汽车空调工作原理ppt
汽车空调的工作原理如下：
1. 压缩机：空调系统中的核心部件，通过压缩制冷剂（常用的是R134a），增加其温度和压力。

2. 冷凝器：压缩机将高温高压的制冷剂送入冷凝器，冷凝器通过散热方式将制冷剂的热量散发出去，使制冷剂变为高温高压气体向下一个部件流动。

3. 膨胀阀：冷凝器冷却后的高温高压气体经过膨胀阀突然减压，使制冷剂变成低温低压液体。

4. 蒸发器：制冷剂进入蒸发器后，由于减压作用，蒸发器内的压力将急剧下降，使制冷剂迅速蒸发，吸热而变成低温低压气体。

5. 风扇和风道：车内的空气通过风扇和风道被吹到蒸发器上，与低温低压的制冷剂进行热交换，使空气受到降温。

6. 冷气进风口和出风口：车内的热空气通过进风口进入空调系统，经过蒸发器进行降温后从出风口排出，实现车内空气的循环和降温。

以上是汽车空调的工作原理，通过压缩、冷凝、膨胀和蒸发等过程实现对车内空气的降温。

风原理：空气从1号阀门内外循环进入鼓风机，经过2号阀门通过暖风水箱，再送到3或4号出风口。

在制热时空气经过冷气蒸发箱，但制冷压缩机没有启动（蒸发箱为常温）。

外循环制热模式
冷风原理：在制冷时蒸发箱里面充满冷气，大家注意2号阀门位置，2号阀门关闭暖风水箱，空气不经过暖风水箱。

外循环制冷模式
冷热混合原理：空气经过冷气蒸发箱和暖风水箱进行温度调节。

文档可能无法思考全面，请浏览后下载!
冷热混合模式
手动空调通过拉线开关，调节冷热模式和出风口位置。

自动空调通过设定温度，电脑自动控制2号电机（小马达）调节阀门角度，实现恒温原理。

11 / 11。
