化工原理课程设计纯苯冷凝器的设计

苯冷凝器课程设计一、课程目标知识目标：1. 学生能理解苯冷凝器的构造、工作原理及其在化工行业中的应用。

2. 学生能掌握苯冷凝器的关键部件，如冷却器、压缩机、膨胀阀等，并了解其功能。

3. 学生能了解并描述苯的物理性质，如沸点、凝固点、比热容等，以及其在冷凝过程中的变化。

技能目标：1. 学生能运用所学知识，分析并解决苯冷凝器在实际运行中可能出现的简单问题。

2. 学生能通过实验或模拟操作，掌握苯冷凝器的操作流程和注意事项。

3. 学生能运用图表、数据等工具，对苯冷凝器的工作效率进行简单评估。

情感态度价值观目标：1. 培养学生对化学工程设备产生兴趣，激发他们学习化学工程及相关领域的热情。

2. 培养学生的团队协作意识，使他们学会在实验和解决问题时相互合作、共同进步。

3. 培养学生的环保意识，让他们了解化工设备在环保方面的重要性，以及如何降低环境污染。

本课程针对高年级化学工程及相关专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。

旨在使学生不仅掌握苯冷凝器的理论知识，还能运用所学解决实际问题，培养他们的实践操作能力和科学素养。

二、教学内容本章节教学内容围绕苯冷凝器的工作原理、结构组成、操作流程及应用案例展开。

具体安排如下：1. 工作原理：- 苯的物理性质：沸点、凝固点、比热容等。

- 冷凝过程的基本原理：热量传递、相变等。

- 苯冷凝器的工作原理：冷却器、压缩机、膨胀阀等部件的协同作用。

2. 结构组成：- 冷却器：类型、结构、材料及其在苯冷凝器中的作用。

- 压缩机：类型、工作原理、性能参数等。

- 膨胀阀：功能、类型、调节原理等。

- 其他辅助设备：如储液器、干燥器、过滤器等。

3. 操作流程：- 苯冷凝器的启动、运行、停车及维护保养操作。

- 实际操作过程中的注意事项：安全、节能、环保等。

- 常见故障及其排除方法。

4. 应用案例：- 苯冷凝器在化工生产中的应用实例。

- 不同工况下苯冷凝器的性能分析。

目录课程设计任务 (3)第一章前言 (4)第二章概述 (5)2.1冷凝的目的 (5)2.2冷凝器的类型 (5)2.2.1立式壳管式冷凝器 (5)2.2.2卧式壳管式冷凝器 (5)2.3设计方案的确定 (6)第三章设计计算 (8)3.1初选结构 (8)3.1.1 物性参数 (8)3.1.2设Ko 初选设备 (9)3.2传热计算 (10)3.2.1管程换热系数α2 (10)3.2.2 壳程传热热系数α1 (11)3.2.3污垢热阻与传导热阻 (11)3.2.4 校核传热 (11)3.3 压降计算 (12)3.3.1管程压降计算 (12)3.3.2壳程压降计算 (12)第四章结构设计 (13)4.1 冷凝器的安装与组合 (13)4.2管子设计 (13)4.3 管间距（S）的设计 (14)4.3.1管子在管板上的固定 (14)4.3.2管间距 (14)4.4管板设计 (14)4.5 壳体的厚度计算 (15)4.6 封头设计 (15)4.7 管程进出口管设计 (15)4.7.1进出口管径设计 (15)4.7.2位置设计 (15)4.8 壳程进出口管设计 (15)4.8.1出口管径（冷凝液） (15)4.8.2蒸汽入口管径的设计 (15)4.8.3位置设计 (16)4.9法兰 (16)4.10支座 (16)4.11其它 (16)第五章设计小结 (17)致谢 (18)参考文献 (18)课程设计任务：设计题目：乙醇=水精馏塔塔顶产品全凝器设计条件：处理量： 6 万吨／年产品浓度：含乙醇 95％操作压力：常压冷却介质：水压力： P= 303.9kPa水进口温度： 30o C水出口温度： 40o C第一章前言课程设计是化工原理课程教学中综合性和实际性较强的教学环节。

它要求学生利用课程理论知识，进行融会贯通的独立思考，在规定时间内完成指定的化工设计任务，是使学生体察工程实际问题复杂性的初次尝试，培养了学生分析和解决工程实际问题的能力。

化工原理课程设计任务书一、设计题目：年产2.5 万吨苯冷却器的工艺设计二、设计条件1. 生产能力2.54吨每年粗苯102. 设备型式：列管换热器3. 操作压力：常压4. 苯的进出口温度：进口 80℃,出口35℃5. 换热器热损失为热流体热负荷的3.5%6. 每年按330天计，每天24小时连续生产7. 建厂地址：兰州地区8. 要求管程和壳程的阻力都不大于104Pa,9. 非标准系列列管式换热器的设计三、设计步骤及要求1. 确定设计方案（1）选择列管换热器的类型（2）选择冷却剂的类型和进出口温度（3）查阅介质的物性数据（4）选择冷热流体流动的空间及流速（5）选择列管换热器换热管的规格（6）换热管排列方式（7）换热管和管板的连接方式（8）选择列管换热器折流挡板的形式（9）材质的选择2. 初步估算换热器的传热面积A3. 结构尺寸的计算（1）确定管程数和换热管根数及管长（2）平均温差的校核（3）确定壳程数（4）确定折流挡板，隔板规格和数量（5）确定壳体和各管口的内径并圆整5. 校核（1）核算换热器的传热面积，要求设计裕度不小于10%,不大于20%.（2）核算管程和壳程的流体阻力损失（3）管长和管径之比为6～10如果不符合上述要求重新进行以上计算.6. 附属结构如封头、管箱、分程隔板、缓冲板、拉杆和定距管、人孔或手孔、法兰、补强圈等的选型7. 将计算结果列表（见表1）四、设计成果1. 设计说明书（A4纸）（1）内容包括封面、任务书、目录、正文、参考文献、附录（2）格式必须严格按照兰州交通大学毕业设计的格式打印。

2. 换热器工艺条件图（2号图纸）（手绘）摘要在石油、化工、食品加工、轻工、制药等行业的生产过程中，换热器是通用工艺设备，可用作加热器、冷却器、冷凝器、蒸发器和再沸器等，换热器的类型、性能各异，但设计所依据的传热基本原理相同，不同之处是在结构设计上需要根据各自设备的特点采用不同的方法。

本次我的设计题目是年产 2.5 万吨苯冷却器的工艺设计，要求自行设计非系列标准的换热器管壳式换热器。

化工原理课程设计设计题目：纯苯蒸汽冷凝器的设计指导老师：***系别：环境与安全工程系专业：安全工程班级学号：*********姓名：***目录一、设计任务: (2)1、处理能力：常压下5950kg/h的纯苯蒸汽 (2)2、设备型式：立式列管式冷凝器 (2)二、操作条件 (2)三、设计内容 (2)1、确定设计方案 (2)2、确定流体的流动空间 (2)3、计算流体的定性温度，确定流体的物性参数 (2)4、计算热负荷 (3)5、计算平均有效温度差 (3)6、选取经验传热系数k值 (3)7、估算传热面积 (3)8、结构尺寸设计 (3)（1）换热管规格、管子数、管长、管壳数的确定 (3)（2）传热管排列和分程方法 (4)（3）壳体内径内内径 (4)（4）折流板 (4)四、换热器核算 (5)1、换热器面积校核 (5)2、换热器内压降的核算 (7)五、换热器主要结构尺寸和计算结果一、设计任务:处理能力：1、常压下5950kg/h 的纯苯蒸汽 2、设备型式：立式列管式冷凝器二、操作条件1、常压下苯蒸气的冷凝温度为80.1℃，冷凝液在饱和温度下排出。

2、冷却介质：采用20℃自来水。

3、允许管程压降不大于50KPa 。

三、设计内容本设计的工艺计算如下：此为一侧流体恒温的列管式换热器的设计 1、确定设计方案 两流体的温度变化情况热流体（饱和苯蒸气）入口温度 80.1℃，（冷凝液）出口温度 80.1℃ 冷流体 水 入口温度 20℃，出口温度 40℃ 2、确定流体的流动空间冷却水走管程，苯走壳程，有利于苯的散热和冷凝。

3、计算流体的定性温度，确定流体的物性参数苯液体在定温度（80.1摄氏度）下的物性参数（查化工原理附录） ρ=815kg/,μ=3.09×Pa.s,=1.880KJ/kg.k ,ƛ=0.1255W/m.K, r=394.2kJ/kg 。

自来水的定性温度：入口温度：=20℃， 出口温度 =40℃则水的定性温度为：=（+）/2=（20+40）/2=30℃3m 410 PC 1t 2t m t 1t 2t根据热量衡算方程：=（-）得=/（-）=1.65×394.2/4.173（40-20）=7.79kg/s（式中=1.65kg/s ）两流体在定性温度下的物性参数如下表计算热负荷ƍ==1.65×394.2=651.52kw 5、计算平均有效温度差 逆流温差=℃温差＞50℃故选择固定管板式换热器需加补偿圈 6、选取经验传热系数k 值查《化工原理课程及设计》附录8，查的K 取430~850，暂取K=8507、估算传热面积==15.51m q 1r 2m q 2p c 2t 1t 2m q 1m q 1r 2p c 2t 1t 1m q 1r 1m q 逆m △t 43.4940)]-/(80.120)-(80.1[㏑40-80.1-20-1.80=）（）（逆m t K Q S △=49.43×85010×52.65132m8、结构尺寸设计（1）换热管规格、管子数、管长、管壳数的确定选传热管，内径，外径，材料为碳钢。

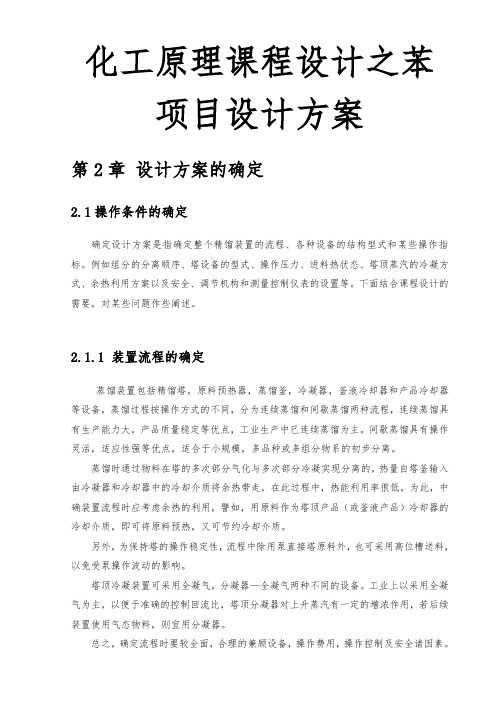

化工原理课程设计之苯项目设计方案第2章设计方案的确定2.1操作条件的确定确定设计方案是指确定整个精馏装置的流程、各种设备的结构型式和某些操作指标。

例如组分的分离顺序、塔设备的型式、操作压力、进料热状态、塔顶蒸汽的冷凝方式、余热利用方案以及安全、调节机构和测量控制仪表的设置等。

下面结合课程设计的需要，对某些问题作些阐述。

2.1.1 装置流程的确定蒸馏装置包括精馏塔，原料预热器，蒸馏釜，冷凝器，釜液冷却器和产品冷却器等设备，蒸馏过程按操作方式的不同，分为连续蒸馏和间歇蒸馏两种流程，连续蒸馏具有生产能力大，产品质量稳定等优点，工业生产中已连续蒸馏为主。

间歇蒸馏具有操作灵活，适应性强等优点，适合于小规模，多品种或多组分物系的初步分离。

蒸馏时通过物料在塔的多次部分气化与多次部分冷凝实现分离的，热量自塔釜输入由冷凝器和冷却器中的冷却介质将余热带走，在此过程中，热能利用率很低，为此，中确装置流程时应考虑余热的利用，譬如，用原料作为塔顶产品（或釜液产品）冷却器的冷却介质，即可将原料预热，又可节约冷却介质。

另外，为保持塔的操作稳定性，流程中除用泵直接塔原料外，也可采用高位槽送料，以免受泵操作波动的影响。

塔顶冷凝装置可采用全凝气，分凝器—全凝气两种不同的设备。

工业上以采用全凝气为主，以便于准确的控制回流比，塔顶分凝器对上升蒸汽有一定的增浓作用，若后续装置使用气态物料，则宜用分凝器。

总之，确定流程时要较全面，合理的兼顾设备，操作费用，操作控制及安全诸因素。

2.1.2操作压力蒸馏操作通常可在常压、加压和减压下进行。

确定操作压力时，必须根据所处理物料的性质，兼顾技术上的可行性和经济上的合理性进行考虑。

例如，采用减压操作有利于分离相对挥发度较大组分及热敏性的物料，但压力降低将导致塔径增加，同时还需要使用抽真空的设备。

对于沸点低、在常压下为气态的物料，则应在加压下进行蒸馏。

当物性无特殊要求时，一般是在稍高于大气压下操作。

但在塔径相同的情况下，适当地提高操作压力可以提高塔的处理能力。

苯甲苯冷凝器课程设计一、课程目标知识目标：1. 学生能理解并掌握苯甲苯冷凝器的基本结构和工作原理；2. 学生能够运用所学知识，分析苯甲苯冷凝器在化工生产中的应用及作用；3. 学生了解并掌握苯甲苯冷凝器的操作步骤和安全注意事项。

技能目标：1. 学生能够运用所学知识，设计简单的苯甲苯冷凝器实验装置；2. 学生能够运用苯甲苯冷凝器进行实验操作，并正确收集、处理实验数据；3. 学生能够运用批判性思维和问题解决能力，分析并解决苯甲苯冷凝器实验过程中可能遇到的问题。

情感态度价值观目标：1. 学生通过本课程的学习，培养对化学实验的兴趣和热情，增强探索精神和实践能力；2. 学生能够认识到苯甲苯冷凝器在化工生产中的重要性，增强对化学工业的认识和责任感；3. 学生在实验过程中，培养团队合作意识，学会尊重他人，养成安全、环保的操作习惯。

课程性质：本课程属于化学实验课程，以实践操作为主，理论讲解为辅。

学生特点：学生处于高中阶段，具备一定的化学基础知识和实验操作能力，对实验充满好奇心和探索欲。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，强调实验操作技能的培养，提高学生的实际操作能力和问题解决能力。

在教学过程中，关注学生的个体差异，激发学生的学习兴趣，培养良好的情感态度价值观。

通过具体的学习成果评估，确保课程目标的达成。

二、教学内容1. 苯甲苯冷凝器的基本概念与结构特点：介绍苯甲苯冷凝器的定义、分类及其在化工生产中的应用，分析其结构特点及工作原理，对应教材第三章第二节。

2. 苯甲苯冷凝器实验装置的设计与搭建：讲解实验装置的设计原则，指导学生搭建简单的苯甲苯冷凝器实验装置，对应教材第三章第三节。

3. 苯甲苯冷凝器操作步骤及安全注意事项：详细讲解实验操作步骤，强调安全操作规范，对应教材第三章第四节。

4. 实验数据的收集与处理：教授实验数据收集的方法和技巧，指导学生正确处理实验数据，对应教材第三章第五节。

5. 实验现象的分析与问题解决：分析苯甲苯冷凝器实验过程中可能出现的现象，培养学生的问题解决能力和批判性思维，对应教材第三章第六节。

碳八分离工段乙苯冷凝器设计化工原理课程设计（一）碳八分离工段乙苯冷凝器设计姓名：xxxxx学号：xxxxxxx专业：过程装备与控制工程班级：122班一、概述及设计方案简介1.1 化工原理课程设计的主要目的和基本要求化工原理课程设计的主要目的是加强化工类及其相关专业学生的实践能力的培养，注重提高学生的工程实践能力、分析与解决工程实际问题的能力。

力求通过这个基本环节的训练，使学生能够初步掌握化工单元过程与设备设计的基本程序和方法，具备查找基本资料的能力和检索的方法，并且能够运用简洁有效的文字和基本的工程语言来表述设计的思想和结果，运用在课堂上所学的化工原理的基础知识进行化工单元课程和设备设计。

为此要求学生完成以下的基本内容：（1）设计方案简介根据任务书提供的要求，进行生产实际调研或查阅相关技术资料，在此基础上，选定合适的方案。

（2）主要设备的工艺设计计算依据有关资料进行工艺设计计算，即进行物料衡算、工艺参数的优化及其选择、热量的计算、设备的结构尺寸设计和工艺尺寸的计算。

（3）主要设备的结构设计和机械设计按照设计的要求，进行主要的设备结构设计和强度计算。

（4）典型辅助设备的选型对典型辅助设备的主要工艺尺寸进行计算，并且选定设备的规格型号。

（5）带控制点的工艺流程图将设计的工艺流程方案用带控制点的工艺流程图表示出来，会出流程设备，标明物流方向和主要的控制点。

（6）主要设备的工艺条件图绘制主要的工艺条件图，图面包括设备的主要工艺尺寸、技术特性表和接管表。

（7）主要设备的总装配图按照国标或行业标准，绘制主要设备的总装配图。

（8）编写设计说明书作为工作的书面总结，在以上的设计完成后，应以简练、准确的文字，整洁、清晰的图纸及表格编写设计说明书。

说明书应该包括：封面、目录、设计任务书、概述及设计方案简介、设计条件及主要物性参数表、工艺设计计算、设备结果一览表、设计自我评述、参考资料以及主要符号说明。

1.2 冷凝器的简介列管式冷凝器有卧式和立式两种类型，被冷凝的工艺气体可以走壳程，也可以走管程。
