液压基础知识培训液压技术是一种利用流体来传递能量、控制力和运动的技术领域。
在现代工程和机械化生产中,液压系统广泛应用于各种领域,如工业机械、汽车、建筑和航空等。
为了更好地了解和应用液压技术,我们有必要进行一次液压基础知识培训。
1. 液压系统的基本原理液压系统由液体、液压泵、执行器和控制相互配合组成。
液压系统的工作原理是基于帕斯卡定律,即在不可压缩的液体中,施加在液体上的压力会均匀传递到液体中的各个部分。
2. 液体的性质和选择液压系统中常用的液体是液压油,其主要功能是传递力和能量。
液压油需要具备一定的特性,如良好的润滑性、化学稳定性和抗氧化性。
在实际应用中,根据工作条件和需求选择合适的液压油是非常重要的。
3. 液压泵的类型和工作原理液压泵是液压系统中提供压力和流量的装置。
根据不同的工作原理,液压泵可分为柱塞泵、齿轮泵和叶片泵等。
这些泵都有不同的结构和工作方式,但其共同目标是提供稳定的液压力和流量。
4. 执行器的类型和应用执行器是液压系统中的关键部件,用于转换液压能量为机械能。
液压执行器主要包括液压缸和液压马达。
液压缸可用于产生线性运动,而液压马达可用于产生旋转运动。
根据具体的应用需求,选择合适的执行器非常重要。
5. 液压控制元件的功能和应用液压控制元件用于控制和调节液压系统的压力、流量和方向。
常见的液压控制元件有液压阀、流量阀和方向阀等。
这些控制元件可以进行精确的控制和调整,以满足不同的工作需求。
6. 常见问题的排查和维护在液压系统的运行过程中,会出现一些常见问题,如漏油、压力不稳定和噪音等。
及时排查和解决这些问题非常重要,可以提高液压系统的工作效率和寿命。
同时,定期维护液压系统也是确保其正常运行的重要步骤。
通过这次液压基础知识培训,相信大家对液压技术的原理和应用有了更深入的了解。
液压技术在现代工程中具有广泛的应用前景,希望大家能够运用所学知识,将液压技术应用到实际工作中,提高工作效率和质量。
液压重要基础知识点液压技术是一门重要的工程技术,广泛应用于机械制造、冶金、建筑、航空航天等领域。
了解液压技术的基础知识点对于工程师和技术人员来说至关重要。
下面将介绍几个液压技术的基础知识点。
1. 液压系统的工作原理:液压系统是通过液体的传输来进行能量传递和控制的。
其基本组成部分包括液压液体、液压泵、执行元件和控制元件等。
液压泵将液体加压后输送到执行元件中,通过控制元件的控制,实现对执行元件的动作控制。
2. 液压液体的性质:常用的液压液体通常是油性液体,具有一定的粘度、流动性和润滑性。
液压液体的性质直接关系到液压系统的工作性能,因此选择合适的液压液体对于液压系统的正常运行至关重要。
3. 液压泵的分类和工作原理:液压泵可以分为容积式泵和动量式泵两大类。
容积式泵的工作原理是通过减小或增大工作腔容积来实现介质的吸入和排出。
动量式泵则是通过转子的离心力来吸入和排出液体。
4. 执行元件的分类和作用:执行元件是液压系统中负责完成各种动作的部件。
常见的执行元件包括液压缸和液压马达。
液压缸通常用于实现线性动作,而液压马达则用于实现旋转动作。
5. 控制元件的作用:控制元件是液压系统中用于控制介质流动、压力、流量等参数的部件。
常见的控制元件包括阀门、油缸和油管等。
控制元件的选择和调节能够实现对液压系统的精确控制。
以上是液压技术的一些重要基础知识点。
学习和掌握这些知识点能够帮助人们理解液压系统的工作原理,为实际应用提供基础支持。
液压技术的应用范围广泛,因此掌握基础知识对于提高工程技术人员的能力和竞争力具有重要意义。
液压基础知识液压技术是一种利用液体传递能量和控制运动的技术。
它广泛应用于各个领域,如工程机械、航空航天、冶金等。
本文将介绍液压技术的基础知识,包括液压系统的工作原理、主要组成部分以及常见的液压元件。
一、液压系统的工作原理液压系统由液压泵、液压阀、液压缸等组成。
它的工作原理基于两个基本定律:帕斯卡定律和连续性原理。
帕斯卡定律指出,在一个封闭的液体容器中,施加在液体上的压力将均匀地传递到容器的每一个部分。
这意味着,当液体受到外界施加的压力时,它将传递给液压系统中的其他部分。
连续性原理指出,液体在一个封闭的管道中具有连续性。
当液体从一个管道进入另一个管道时,它的体积保持不变。
这意味着,通过改变液压系统中液体的流动路径,可以实现力的传递和运动的控制。
基于这两个原理,液压系统可以实现以下功能:力的放大、运动的控制和能量的传递。
液压泵通过施加压力将液体推动到液压系统中,液压阀控制液体的流动路径和压力,液压缸将液体的能量转化为机械能,实现力的放大和运动的控制。
二、液压系统的主要组成部分1. 液压泵:液压泵是液压系统的动力来源,它通过机械运动产生液体的压力。
常见的液压泵有齿轮泵、柱塞泵和螺杆泵等。
2. 液压阀:液压阀用于控制液体的流动路径和压力。
它根据控制信号的变化,改变液体的流动方向和流量。
常见的液压阀有单向阀、换向阀和节流阀等。
3. 液压缸:液压缸是液压系统中的执行元件,它将液体的能量转化为机械能。
液压缸通常由活塞、缸体和密封件组成。
4. 油箱:油箱是液压系统中储存液体的容器,它还可起到冷却、过滤和沉淀杂质的作用。
三、常见的液压元件1. 液压管路:液压管路用于连接液压泵、液压阀和液压缸等元件,传递液体的压力和流量。
液压管路通常由钢管或软管制成。
2. 液压油:液压油是液压系统中传递能量的介质,它具有良好的润滑性和密封性。
常见的液压油有矿物油、合成油和生物油等。
3. 液压密封件:液压密封件用于防止液体泄漏和外界杂质进入液压系统。

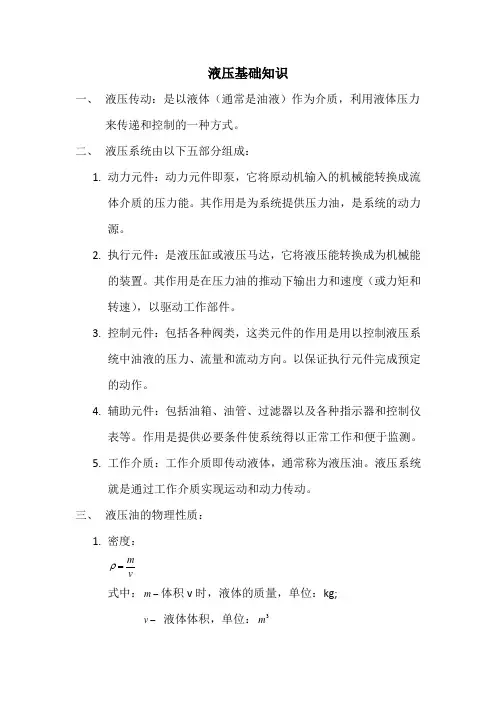

液压基础知识一、 液压传动:是以液体(通常是油液)作为介质,利用液体压力来传递和控制的一种方式。
二、 液压系统由以下五部分组成:1. 动力元件:动力元件即泵,它将原动机输入的机械能转换成流体介质的压力能。
其作用是为系统提供压力油,是系统的动力源。
2. 执行元件:是液压缸或液压马达,它将液压能转换成为机械能的装置。
其作用是在压力油的推动下输出力和速度(或力矩和转速),以驱动工作部件。
3. 控制元件:包括各种阀类,这类元件的作用是用以控制液压系统中油液的压力、流量和流动方向。
以保证执行元件完成预定的动作。
4. 辅助元件:包括油箱、油管、过滤器以及各种指示器和控制仪表等。
作用是提供必要条件使系统得以正常工作和便于监测。
5. 工作介质:工作介质即传动液体,通常称为液压油。
液压系统就是通过工作介质实现运动和动力传动。
三、 液压油的物理性质: 1. 密度:vm=ρ 式中:-m 体积v 时,液体的质量,单位:kg; -v 液体体积,单位:3m-ρ液体密度,单位:3/m kg2. 可压缩性:液体受压力作用而发生体积减小的性质称为液 (1) 可压缩性。
体积压缩系数k 表示:VV P k ∆⋅∆-=1 式中:-∆P 液体的压力变化,单位:Pa ;-∆V 液体被压缩后,其体积的变化量,单位:3m ; -V 压缩前的体积,单位:3m 。
(2) 液体体积弹性模量,用K 表示: V VP k K ⋅∆∆-==1 K 表示液体产生单位体积相对变化量所需要的压力增量,其单位为Pa ,在实际运用中,常用K 值说明液体抵抗压缩能力的大小。
矿物油的液体的体积弹性模量为Pa K 910)2~4.1(⨯=,数值很大,故对于一般液压系统,可不考虑油液的可压缩性,即认为油液是不可压缩的。
3. 粘性:(1) 粘性的意义:液体在外力作用下发生流动趋势时,分子间的内聚力要阻止分子间的相对运动而产生的一种内摩擦力。
这一特性称为液体的粘性。
液压基础知识液压技术作为一种传动和控制技术,在工业领域广泛应用。
它利用液体的性质来传递力量和信号,实现机械装置的运动和控制。
本文将介绍液压的基础知识,包括液压原理、液压系统的组成和工作原理、液压元件的种类和功能等。
一、液压原理液压技术是基于帕斯卡定律的。
帕斯卡定律指出,在一个封闭的液体系统中,压力的改变会均匀传递到整个系统中。
也就是说,当液体受到外力作用时,液体会均匀传递这个力量,使其作用于系统中的每一个部分。
液压系统利用这个原理来实现力量的传递和控制。
通过改变液体的压力,可以实现对机械装置的运动、制动、抓紧、松开等操作。
二、液压系统的组成和工作原理液压系统主要由液压泵、液压阀、液压缸(或液压马达)以及连接它们的管道组成。
液压泵负责将液体吸入并加压,形成压力。
液压阀控制液体的流向和流量,实现对液压系统的控制。
液压缸将液体的压力转化为线性运动力,实现机械装置的运动。
液压系统的工作原理是这样的:液压泵通过吸入液体并加压,产生压力。
压力将液体推动到液压阀。
液压阀根据控制信号的输入,调整液体的流向和流量。
液压阀的输出连接液压缸,将液体的压力转化为线性运动力,实现机械装置的运动。
三、液压元件的种类和功能液压元件是液压系统的重要组成部分,主要包括液压阀、液压缸、液压马达等。
液压阀是控制液体流向和流量的装置,根据其工作原理的不同,可以分为直动阀、电磁阀、比例阀等。
液压阀的功能是实现对液压系统的控制,可以控制液压系统的运动速度、方向和压力等。
液压缸是将液体的压力转化为线性运动力的装置。
液压缸主要包括活塞、缸体和密封装置等部分。
液压缸的工作原理是:液体的压力作用在活塞上,使活塞产生线性运动,从而实现机械装置的运动。
液压马达是将液体的压力转化为旋转运动力的装置。
液压马达与液压缸的原理类似,都是利用液体的压力产生力量。
液压马达通过转动轴输出力矩,实现机械装置的旋转运动。
液压技术是一种传动和控制技术,基于液体的性质来传递力量和信号。

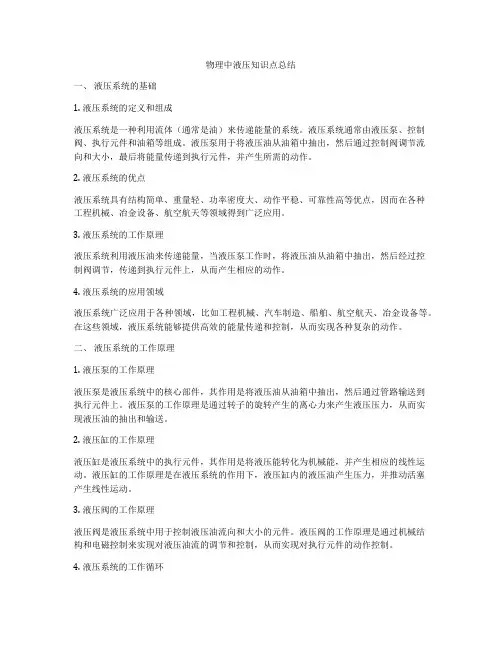

物理中液压知识点总结一、液压系统的基础1. 液压系统的定义和组成液压系统是一种利用流体(通常是油)来传递能量的系统。
液压系统通常由液压泵、控制阀、执行元件和油箱等组成。
液压泵用于将液压油从油箱中抽出,然后通过控制阀调节流向和大小,最后将能量传递到执行元件,并产生所需的动作。
2. 液压系统的优点液压系统具有结构简单、重量轻、功率密度大、动作平稳、可靠性高等优点,因而在各种工程机械、冶金设备、航空航天等领域得到广泛应用。
3. 液压系统的工作原理液压系统利用液压油来传递能量,当液压泵工作时,将液压油从油箱中抽出,然后经过控制阀调节,传递到执行元件上,从而产生相应的动作。
4. 液压系统的应用领域液压系统广泛应用于各种领域,比如工程机械、汽车制造、船舶、航空航天、冶金设备等。
在这些领域,液压系统能够提供高效的能量传递和控制,从而实现各种复杂的动作。
二、液压系统的工作原理1. 液压泵的工作原理液压泵是液压系统中的核心部件,其作用是将液压油从油箱中抽出,然后通过管路输送到执行元件上。
液压泵的工作原理是通过转子的旋转产生的离心力来产生液压压力,从而实现液压油的抽出和输送。
2. 液压缸的工作原理液压缸是液压系统中的执行元件,其作用是将液压能转化为机械能,并产生相应的线性运动。
液压缸的工作原理是在液压系统的作用下,液压缸内的液压油产生压力,并推动活塞产生线性运动。
3. 液压阀的工作原理液压阀是液压系统中用于控制液压油流向和大小的元件。
液压阀的工作原理是通过机械结构和电磁控制来实现对液压油流的调节和控制,从而实现对执行元件的动作控制。
4. 液压系统的工作循环液压系统的工作循环通常包括液压泵的工作、液压油的输送、液压阀的控制和液压缸的动作。
这一过程是循环的,不断地将液压能转化为机械能来实现各种动作和工作。
三、液压系统的常见问题及处理1. 液压系统的泄漏问题液压系统在工作过程中可能会出现液压油泄漏的问题,这可能是由于密封件磨损、管路老化、安装不当等原因导致的。
液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统由五个部分组成,即动力元件、执行元件、控制元件、辅助元件(附件)和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同,液压阀可分为村力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。
液压系统结构液压系统由信号控制和液压动力两部分组成,信号控制部分用于驱动液压动力部分中的控制阀动作。
液压动力部分采用回路图方式表示,以表明不同功能元件之间的相互关系。
液压源含有液压泵、电动机和液压辅助元件;液压控制部分含有各种控制阀,其用于控制工作油液的流量、压力和方向;执行部分含有液压缸或液压马达,其可按实际要求来选择。
在分析和设计实际任务时,一般采用方框图显示设备中实际运行状况。
空心箭头表示信号流,而实心箭头则表示能量流。
基本液压回路中的动作顺序—控制元件(二位四通换向阀)的换向和弹簧复位、执行元件(双作用液压缸)的伸出和回缩以及溢流阀的开启和关闭。
对于执行元件和控制元件,演示文稿都是基于相应回路图符号,这也为介绍回路图符号作了准备。
根据系统工作原理,您可对所有回路依次进行编号。
如果第一个执行元件编号为0,则与其相关的控制元件标识符则为1。
如果与执行元件伸出相对应的元件标识符为偶数,则与执行元件回缩相对应的元件标识符则为奇数。
不仅应对液压回路进行编号,也应对实际设备进行编号,以便发现系统故障。
DIN ISO1219-2标准定义了元件的编号组成,其包括下面四个部分:设备编号、回路编号、元件标识符和元件编号。
如果整个系统仅有一种设备,则可省略设备编号。
实际中,另一种编号方式就是对液压系统中所有元件进行连续编号,此时,元件编号应该与元件列表中编号相一致。
这种方法特别适用于复杂液压控制系统,每个控制回路都与其系统编号相对应国产液压系统的发展目前我国液压技术缺少技术交流,液压产品大部分都是用国外的液压技术加工回来的,液压英才网提醒大家发展国产液压技术振兴国产液压系统技术。
其实不然,近几年国内液压技术有很大的提高,如派瑞克等公司都有很强的实力。
液压附件:目前在世界上,做附件较好的有:派克(美国)、伊顿(美国)颇尔(美国)西德福(德国)、贺德克(德国)、EMB(德国)等国内较好的有:旭展液压、欧际、意图奇、恒通液压、依格等液压传动和气压传动称为流体传动,是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术,是工农业生产中广为应用的一门技术。
如今,流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。
1795年英国约瑟夫·布拉曼(Joseph Braman,1749-1814),在伦敦用水作为工作介质,以水压机的形式将其应用于工业上,诞生了世界上第一台水压机。
1905年将工作介质水改为油,又进一步得到改善。
第一次世界大战(1914-1918)后液压传动广泛应用,特别是1920年以后,发展更为迅速。
液压元件大约在 19 世纪末 20 世纪初的20年间,才开始进入正规的工业生产阶段。
1925 年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动的逐步建立奠定了基础。
20 世纪初康斯坦丁·尼斯克(G·Constantimsco)对能量波动传递所进行的理论及实际研究;1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献,使这两方面领域得到了发展。
第二次世界大战(1941-1945)期间,在美国机床中有30%应用了液压传动。
应该指出,日本液压传动的发展较欧美等国家晚了近 20 多年。
在 1955 年前后 , 日本迅速发展液压传动,1956 年成立了“液压工业会”。
近20~30 年间,日本液压传动发展之快,届世界领先地位。
液压传动有许多突出的优点,因此它的应用非常广泛,如一般工。
业用的塑料加工机械、压力机械、机床等;行走机械中的工程机械、建筑机械、农业机械、汽车等;钢铁工业用的冶金机械、提升装置、轧辊调整装置等;土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等;发电厂涡轮机调速装置、核发电厂等国;船舶用的甲板起重机械(绞车)、船头门、舱壁阀、船尾推进器等;特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等;军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。
液压传动的基本原理是在密闭的容器内,利用有压力的油液作为工作介质来实现能量转换和传递动力的。
其中的液体称为工作介质,一般为矿物油,它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。
在液压传动中,液压油缸就是一个最简单而又比较完整的液压传动系统,分析它的工作过程,可以清楚的了解液压传动的基本原理.液压传动系统的组成液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。
1、动力元件(油泵)它的作用是把液体利用原动机的机械能转换成液压力能;是液压传动中的动力部分。
2、执行元件(油缸、液压马达)它是将液体的液压能转换成机械能。
其中,油缸做直线运动,马达做旋转运动。
3、控制元件包括压力阀、流量阀和方向阀等。
它们的作用是根据需要无级调节液动机的速度,并对液压系统中工作液体的压力、流量和流向进行调节控制。
4、辅助元件除上述三部分以外的其它元件,包括压力表、滤油器、蓄能装置、冷却器、管件及油箱等,它们同样十分重要。
5、工作介质工作介质是指各类液压传动中的液压油或乳化液,它经过油泵和液动机实现能量转换。
液压传动的优缺点1、液压传动的优点(1)体积小、重量轻,因此惯性力较小,当突然过载或停车时,不会发生大的冲击;(2)能在给定范围内平稳的自动调节牵引速度,并可实现无极调速;(3)换向容易,在不改变电机旋转方向的情况下,可以较方便地实现工作机构旋转和直线往复运动的转换;(4)液压泵和液压马达之间用油管连接,在空间布置上彼此不受严格限制;(5)由于采用油液为工作介质,元件相对运动表面间能自行润滑,磨损小,使用寿命长;(6)操纵控制简便,自动化程度高;(7)容易实现过载保护。
2、液压传动的缺点(1)使用液压传动对维护的要求高,工作油要始终保持清洁;(2)对液压元件制造精度要求高,工艺复杂,成本较高;(3)液压元件维修较复杂,且需有较高的技术水平;(4)用油做工作介质,在工作面存在火灾隐患;(5)传动效率低。
液压系统由哪些部件构成?液压传动中由液压泵、液压控制阀、液压执行元件(液压缸和液压马达等)和液压辅件(管道和蓄能器等)组成的液压系统。
液压泵把机械能转换成液体的压力能,液压控制阀和液压辅件控制液压介质的压力、流量和流动方向,将液压泵输出的压力能传给执行元件,执行元件将液体压力能转换为机械能,以完成要求的动作。
工作原理电动机带动液压泵从油箱吸油,液压泵把电动机的机械能转换为液体的压力能。
液压介质通过管道经节流阀和换向阀进入液压缸左腔,推动活塞带动工作台右移,液压缸右腔排出的液压介质经换向阀流回油箱。
换向阀换向之后液压介质进入液压缸右腔,使活塞左移,推动工作台反向移动。
改变节流阀的开口可调节液压缸的运动速度。
液压系统的压力可通过溢流阀调节。
在绘制液压系统图时,为了简化起见都采用规定的符号代表液压元件,这种符号称为职能符号。
基本回路由有关液压元件组成,用来完成特定功能的典型油路。
任何一个液压传动系统都是由几个基本回路组成的,每一基本回路都具有一定的控制功能。
几个基本回路组合在一起,可按一定要求对执行元件的运动方向、工作压力和运动速度进行控制。
根据控制功能不同,基本回路分为压力控制回路、速度控制回路和方向控制回路。
压力控制回路用压力控制阀(见液压控制阀)来控制整个系统或局部范围压力的回路。
根据功能不同,压力控制回路又可分为调压、变压、卸压和稳压 4种回路。
(1)调压回路:这种回路用溢流阀来调定液压源的最高恒定压力,溢流阀就起这一作用。
当压力大於溢流阀的设定压力时,溢流阀开口就加大,以降低液压泵的输出压力,维持系统压力基本恒定。
(2)变压回路:用以改变系统局部范围的压力,如在回路上接一个减压阀则可使减压阀以后的压力降低;接一个升压器,则可使升压器以后的压力高於液压源压力。
(3)卸压回路:在系统不要压力或只要低压时,通过卸压回路使系统压力降为零压或低压。
(4)稳压回路:用以减小或吸收系统中局部范围内产生的压力波动,保持系统压力稳定,例如在回路中采用蓄能器。
速度控制回路通过控制介质的流量来控制执行元件运动速度的回路。
按功能不同分为调速回路和同步回路。
(1)调速回路:用来控制单个执行元件的运动速度,可以用节流阀或调速阀来控制流量,如图简单磨床的液压传动系统原理图中的节流阀就起这一作用。
节流阀控制液压泵进入液压缸的流量(多余流量通过溢流阀流回油箱),从而控制液压缸的运动速度,这种形式称为节流调速。
也可用改变液压泵输出流量来调速,称为容积调速。
(2)同步回路:控制两个或两个以上执行元件同步运行的回路,例如采用把两个执行元件刚性连接的方法,以保证同步;用节流阀或调速阀分别调节两个执行元件的流量使之相等,以保证同步;把液压缸的管路串联,以保证进入两液压缸的流量相同,从而使两液压缸同步。
方向控制回路控制液压介质流动方向的回路。
用方向控制阀控制单个执行元件的运动方向,使之能正反方向运动或停止的回路,称为换向回路,图简单磨床的液压传动系统原理图中的换向阀即起这一作用。
在执行元件停止时,防止因载荷等外因引起泄漏导致执行元件移动的回路,称为锁紧回路。
