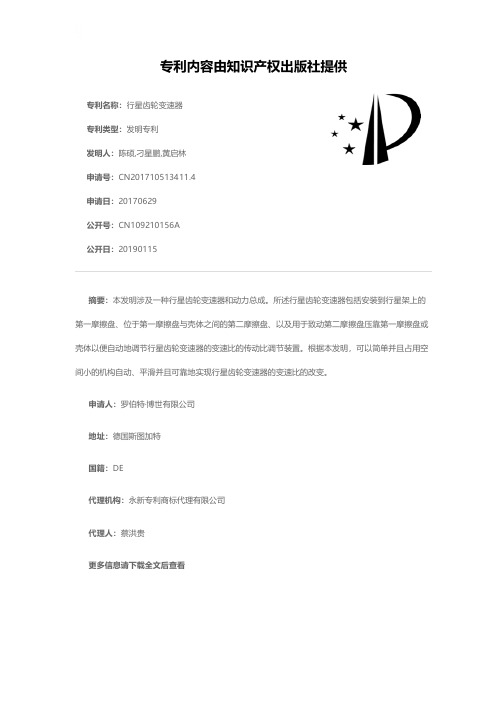

专利名称：行星齿轮变速器
专利类型：发明专利
发明人：陈硕,刁星鹏,黄启林申请号：CN201710513411.4申请日：20170629
公开号：CN109210156A
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本发明涉及一种行星齿轮变速器和动力总成。

所述行星齿轮变速器包括安装到行星架上的第一摩擦盘、位于第一摩擦盘与壳体之间的第二摩擦盘、以及用于致动第二摩擦盘压靠第一摩擦盘或壳体以便自动地调节行星齿轮变速器的变速比的传动比调节装置。

根据本发明，可以简单并且占用空间小的机构自动、平滑并且可靠地实现行星齿轮变速器的变速比的改变。

申请人：罗伯特·博世有限公司
地址：德国斯图加特
国籍：DE
代理机构：永新专利商标代理有限公司
代理人：蔡洪贵
更多信息请下载全文后查看。

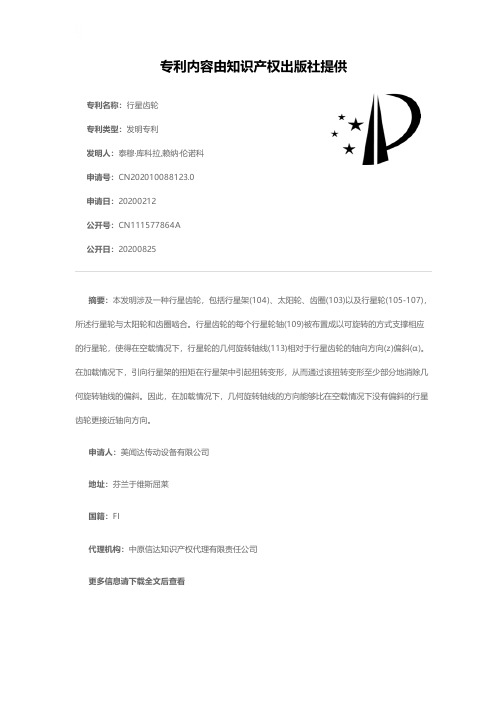

专利名称：行星齿轮
专利类型：发明专利
发明人：泰穆·库科拉,赖纳·伦诺科申请号：CN202010088123.0申请日：20200212
公开号：CN111577864A
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本发明涉及一种行星齿轮，包括行星架(104)、太阳轮、齿圈(103)以及行星轮(105‑107)，所述行星轮与太阳轮和齿圈啮合。

行星齿轮的每个行星轮轴(109)被布置成以可旋转的方式支撑相应的行星轮，使得在空载情况下，行星轮的几何旋转轴线(113)相对于行星齿轮的轴向方向(z)偏斜(α)。

在加载情况下，引向行星架的扭矩在行星架中引起扭转变形，从而通过该扭转变形至少部分地消除几何旋转轴线的偏斜。

因此，在加载情况下，几何旋转轴线的方向能够比在空载情况下没有偏斜的行星齿轮更接近轴向方向。

申请人：美闻达传动设备有限公司
地址：芬兰于维斯屈莱
国籍：FI
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

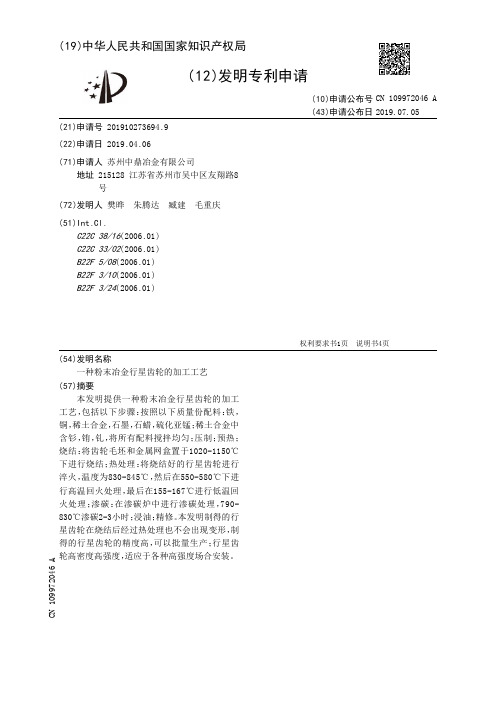

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910273694.9(22)申请日 2019.04.06(71)申请人 苏州中鼎冶金有限公司地址 215128 江苏省苏州市吴中区友翔路8号(72)发明人 樊晔　朱腾达　臧建　毛重庆　(51)Int.Cl.C22C 38/16(2006.01)C22C 33/02(2006.01)B22F 5/08(2006.01)B22F 3/10(2006.01)B22F 3/24(2006.01)(54)发明名称一种粉末冶金行星齿轮的加工工艺(57)摘要本发明提供一种粉末冶金行星齿轮的加工工艺，包括以下步骤：按照以下质量份配料：铁，铜，稀土合金，石墨，石蜡，硫化亚锰；稀土合金中含钐，铕，钆，将所有配料搅拌均匀；压制；预热；烧结：将齿轮毛坯和金属网盒置于1020-1150℃下进行烧结；热处理：将烧结好的行星齿轮进行淬火，温度为830-845℃，然后在550-580℃下进行高温回火处理，最后在155-167℃进行低温回火处理；渗碳：在渗碳炉中进行渗碳处理，790-830℃渗碳2-3小时；浸油；精修。

本发明制得的行星齿轮在烧结后经过热处理也不会出现变形，制得的行星齿轮的精度高，可以批量生产；行星齿轮高密度高强度，适应于各种高强度场合安装。

权利要求书1页 说明书4页CN 109972046 A 2019.07.05C N 109972046A权　利　要　求　书1/1页CN 109972046 A1.一种粉末冶金行星齿轮的加工工艺，其特征在于，包括以下步骤：(1)按照以下质量份配料：铁80-96份，铜5-17份，稀土合金0.02-0.1份，石墨0.5-1份，石蜡0.2-0.4份，硫化亚锰0.3-0.8份；稀土合金中钐的含量为0.02-0.09wt％，铕的含量为0.01-0.03wt％，钆的含量为0.01-0.02wt％，将所有配料搅拌混合后均匀得到粉末冶金粉料；(2)压制：将粉末冶金粉料在压力下压制成齿轮毛坯；(3)预热：将齿轮毛坯在金属网盒中预热；(4)烧结：将齿轮毛坯和金属网盒置于1020-1150℃下进行烧结；(5)热处理：将烧结好的行星齿轮进行淬火，温度为830-845℃，然后在550-580℃下进行高温回火处理，最后在155-167℃进行低温回火处理；(6)渗碳：在渗碳炉中进行渗碳处理，790-830℃渗碳2-3小时；(7)浸油：将渗碳后的行星齿轮防护油中浸泡，取出行星齿轮晾干；(8)精修：将浸油后的行星齿轮继续精修即可。

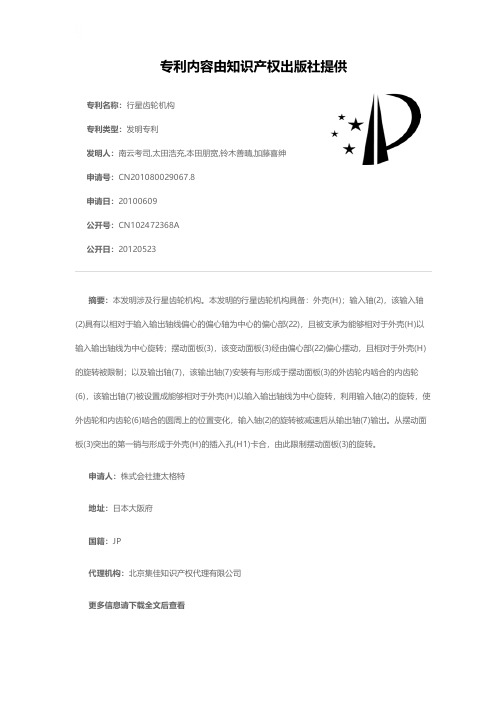

专利名称：行星齿轮机构
专利类型：发明专利
发明人：南云考司,太田浩充,本田朋宽,铃木善晴,加藤喜绅申请号：CN201080029067.8
申请日：20100609
公开号：CN102472368A
公开日：
20120523
专利内容由知识产权出版社提供
摘要：本发明涉及行星齿轮机构。

本发明的行星齿轮机构具备：外壳(H)；输入轴(2)，该输入轴(2)具有以相对于输入输出轴线偏心的偏心轴为中心的偏心部(22)，且被支承为能够相对于外壳(H)以输入输出轴线为中心旋转；摆动面板(3)，该变动面板(3)经由偏心部(22)偏心摆动，且相对于外壳(H)的旋转被限制；以及输出轴(7)，该输出轴(7)安装有与形成于摆动面板(3)的外齿轮内啮合的内齿轮(6)，该输出轴(7)被设置成能够相对于外壳(H)以输入输出轴线为中心旋转，利用输入轴(2)的旋转，使外齿轮和内齿轮(6)啮合的圆周上的位置变化，输入轴(2)的旋转被减速后从输出轴(7)输出。

从摆动面板(3)突出的第一销与形成于外壳(H)的插入孔(H1)卡合，由此限制摆动面板(3)的旋转。

申请人：株式会社捷太格特
地址：日本大阪府
国籍：JP
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：行星齿轮无级变速器专利类型：发明专利
发明人：徐强国
申请号：CN200610090946.7申请日：20060705
公开号：CN1959147A
公开日：
20070509
专利内容由知识产权出版社提供
摘要：行星齿轮机构组合的机械式无级变速器。

该变速器是充分利用行星齿轮机构的两个自由度进行无级变速地，主要由两个行星排和传动比控制机构组成。

两个行星排以两个自由度传递动力，一个作为主行星排，一个作为副行星排。

主行星排的任何两个基本元件分别与副行星排的两个基本元件联接、或制成一体、或啮合，主行星排的另一个元件为主动件，副行星排的另一个元件为从动件。

传动比控制机构控制主动件与从动件的最大转速比和最小转速比，即控制转速比达到最大值时不再增大可以减少，达到最小值时不再减少可以增大。

该变速器结构紧凑、传动可靠，能够根据输入功率和负荷的变化在转速比最大值和最小值之间主动无级变速。

申请人：徐强国
地址：421500 湖南省常宁烟洲镇机关家属区宿舍
国籍：CN
更多信息请下载全文后查看。

专利名称：一种行星齿轮机构
专利类型：实用新型专利
发明人：杨忠福,熊卓宇,王卉,熊伟,车六平申请号：CN201120372559.9
申请日：20110930
公开号：CN202228607U
公开日：
20120523
专利内容由知识产权出版社提供
摘要：本实用新型涉及农用机械装置领域，具体涉及一种微耕机的传动箱中的行星齿轮机构，所述机构包括自上而下排列的离合器、行星齿外圈、行星齿和传动轴，位于离合器外罩上的花键齿与行星齿互相配合；行星齿与传动轴花键相啮合；行星齿与通过螺栓固定在传动箱上的行星齿外圈啮合绕传动轴公转。

本实用新型采用了行星齿轮传递动动力，在相同条件下，比普通渐开线圆柱齿轮减速器重量轻、体积小，适应强，传动功率范围大，传动效率高，运转平稳、噪声小、使用寿命长。

申请人：重庆宗申通用动力机械有限公司
地址：400054 重庆市巴南区炒油场宗申工业园
国籍：CN
代理机构：重庆弘旭专利代理有限责任公司
代理人：周韶红
更多信息请下载全文后查看。

专利名称：一种紧凑型行星齿轮传动系统专利类型：实用新型专利
发明人：童加伟,林凤铖,陈金瑞,卢可产申请号：CN202021507085.X
申请日：20200727
公开号：CN212643449U
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本实用新型涉及变速器技术领域，公开了一种紧凑型行星齿轮传动系统，其包括固定齿圈和一至多级传动组。

传动组包括太阳轮、行星架和若干行星轮。

各级传动组的行星轮共用一个固定齿圈，各级行星轮均与固定齿圈啮合连接。

同级行星轮可转动地设置于同级行星架一侧上。

首级太阳轮与输入轴连接。

同级的太阳轮与同级若干行星轮啮合连接。

当传动组只有一级时，输出轴固定在首级行星架的另一侧上。

当传动组有多级时，下一级的太阳轮固定于上一级的行星架上，输出轴固定在末级行星架上。

本实用新型只使用一个共用的固定齿圈且将太阳轮、行星轮设置在行星架上，形成一个组件，避免了零件多，整体结构大，装配困难的问题。

总体结构紧凑，而且装配方便快捷。

申请人：艾拓自动化(厦门)有限公司
地址：361026 福建省厦门市海沧区新阳工业区惠佐路168号一期厂房2F
国籍：CN
代理机构：厦门律嘉知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：新型行星齿轮传动装置专利类型：实用新型专利
发明人：蔡敏
申请号：CN201120189483.6申请日：20110608
公开号：CN202118197U
公开日：
20120118
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型行星齿轮传动装置，属于工程机械领域，包括输入轴、左法兰、活塞、外摩擦片、内摩擦片、行星轮、行星架、右法兰、输出轴和碟形弹簧，输入轴为齿轮轴，通过输入轴左轴承和输入轴右轴承支承在左法兰上，左法兰与内摩擦片通过花键配合，行星架通过行星架左轴承和行星架右轴承分别支承在左法兰和输出轴上，行星架与外摩擦片通过花键配合，行星轮通过两个调心球轴承支承在行星架上，输出轴通过两个深沟球轴承支承在右法兰上，内摩擦片通过碟形弹簧分隔开，有益效果是既能实现软启动和调速，又具备体积小、结构紧凑、承载能力大、传动效率高、运转平稳等优点，同时造价低、维护方便。

申请人：徐州五洋科技有限公司
地址：221000 江苏省徐州市铜山新区昆仑大道9006-1号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种行星齿轮轴
专利类型：发明专利
发明人：肖登强,张天其,欧循明申请号：CN201810376056.5申请日：20180425
公开号：CN110397665A
公开日：
20191101
专利内容由知识产权出版社提供
摘要：本发明公开了一种行星齿轮轴，包括轴体，通孔，销孔；所述轴体为圆柱体，直径为59.967‑49.98mm，长度为58.8‑59mm，所述通孔位于所述轴体中央位置，所述通孔直径为
10mm，所述销孔贯穿所述轴体，所述销孔直径为5‑5.12mm；行星齿轮轴的材料为渗碳钢且经渗碳淬火处理，其表面硬而耐磨，内部坚韧，提高了行星齿轮轴的耐磨性和抗冲击韧性；提高了产品的性能、安全性和使用寿命，其整体结构简单，生产和加工方便，易于批量生产及推广。

申请人：重庆克诺斯齿轮制造有限公司
地址：401422 重庆市綦江区永新镇汽配街46号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种行星齿轮总成专利类型：实用新型专利
发明人：刘家慎
申请号：CN201820541459.6申请日：20180417
公开号：CN208041097U
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本实用新型涉及行星齿轮总成箱机油过滤技术领域，尤其是一种行星齿轮总成，述行星齿轮箱本体的上端设有泵，且泵的出液端连接有出液管，且出液管的末端连接到箱盖的上端左侧，所述泵的进液端连接有进液管，且进液管的另一端连接到行星齿轮箱本体的下端，所述箱体的下端通过连管与行星齿轮箱本体连通。

行星齿轮箱本体工作时，电机和泵也同时工作，泵将行星齿轮箱本体内的机油抽到箱体内，顺着喷管流到筛板上，电机带动转轴转动，转轴带动刷毛对筛板上的杂质清扫，将杂质扫到筛板的右侧，进入到隔板与箱体的内腔右壁之间，进行存储，这样就保证滤网的通透性，便于过滤，提高过滤效果，保护行星齿轮箱本体内的齿轮，增加使用寿命。

申请人：天津市信力达齿轮制造有限公司
地址：301600 天津市静海区沿庄镇当禅房村
国籍：CN
更多信息请下载全文后查看。
