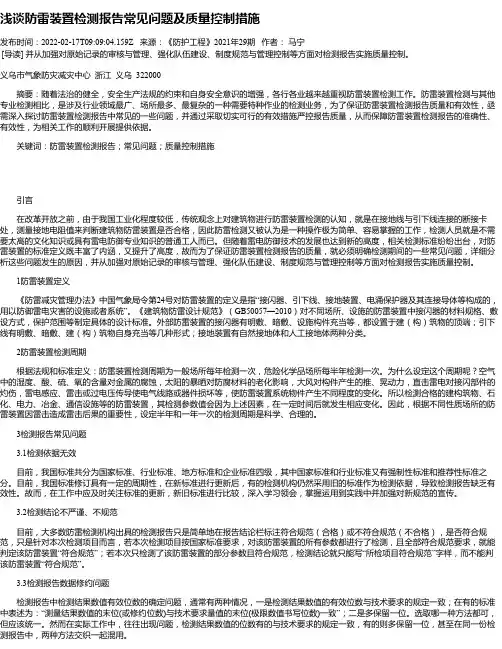

浅谈防雷装置检测报告常见问题及质量控制措施发布时间：2022-02-17T09:09:04.159Z 来源：《防护工程》2021年29期作者：马宁[导读] 并从加强对原始记录的审核与管理、强化队伍建设、制度规范与管理控制等方面对检测报告实施质量控制。
义乌市气象防灾减灾中心浙江义乌 322000摘要：随着法治的健全，安全生产法规的约束和自身安全意识的增强，各行各业越来越重视防雷装置检测工作。
防雷装置检测与其他专业检测相比，是涉及行业领域最广、场所最多、最复杂的一种需要特种作业的检测业务，为了保证防雷装置检测报告质量和有效性，亟需深入探讨防雷装置检测报告中常见的一些问题，并通过采取切实可行的有效措施严控报告质量，从而保障防雷装置检测报告的准确性、有效性，为相关工作的顺利开展提供依据。
关键词：防雷装置检测报告；常见问题；质量控制措施引言在改革开放之前，由于我国工业化程度较低，传统观念上对建筑物进行防雷装置检测的认知，就是在接地线与引下线连接的断接卡处，测量接地电阻值来判断建筑物防雷装置是否合格，因此防雷检测又被认为是一种操作极为简单、容易掌握的工作，检测人员就是不需要太高的文化知识或具有雷电防御专业知识的普通工人而已。
但随着雷电防御技术的发展也达到新的高度，相关检测标准纷纷出台，对防雷装置的标准定义既丰富了内涵，又提升了高度，故而为了保证防雷装置检测报告的质量，就必须明确检测期间的一些常见问题，详细分析这些问题发生的原因，并从加强对原始记录的审核与管理、强化队伍建设、制度规范与管理控制等方面对检测报告实施质量控制。
1防雷装置定义《防雷减灾管理办法》中国气象局令第24号对防雷装置的定义是指“接闪器、引下线、接地装置、电涌保护器及其连接导体等构成的，用以防御雷电灾害的设施或者系统”。
《建筑物防雷设计规范》（GB50057—2010）对不同场所、设施的防雷装置中接闪器的材料规格、敷设方式，保护范围等制定具体的设计标准。

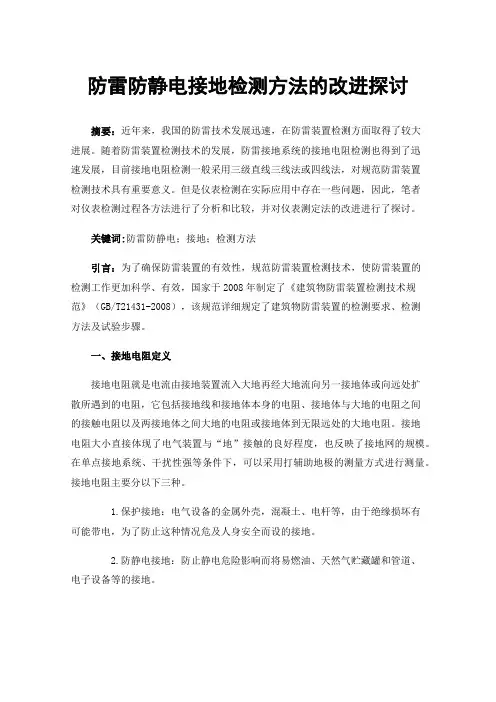

防雷防静电接地检测方法的改进探讨摘要：近年来，我国的防雷技术发展迅速，在防雷装置检测方面取得了较大进展。
随着防雷装置检测技术的发展，防雷接地系统的接地电阻检测也得到了迅速发展，目前接地电阻检测一般采用三级直线三线法或四线法，对规范防雷装置检测技术具有重要意义。
但是仪表检测在实际应用中存在一些问题，因此，笔者对仪表检测过程各方法进行了分析和比较，并对仪表测定法的改进进行了探讨。
关键词:防雷防静电；接地；检测方法引言：为了确保防雷装置的有效性，规范防雷装置检测技术，使防雷装置的检测工作更加科学、有效，国家于2008年制定了《建筑物防雷装置检测技术规范》（GB/T21431-2008），该规范详细规定了建筑物防雷装置的检测要求、检测方法及试验步骤。
一、接地电阻定义接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。
在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。
接地电阻主要分以下三种。
1.保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
2.防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
3.防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
二、常规测试方法2.1 常规测试方法目前，我国大多数检测机构的防雷接地测试主要选择的仪器为普通接地电阻测试仪，采用三极直线法逐一测试各测试点的接地电阻。
测试回路的布置方法：测试电流极C与被测接地装置边缘的距离dCG应为其对角线尺寸D的4～5倍；当远距离放线有困难时，在土壤电阻率均匀地区dCG可取2D；电流线和电位线同向布置，保持测试参考点G与P、C三点在同一直线上；dPG通常取0.6dCG，电位极P在被测接地装置G与电流极C连线方向移动三次，每次移动的距离为dCG的5%左右，当三次测试的结果误差在5%以内，则认为测试数据有效。

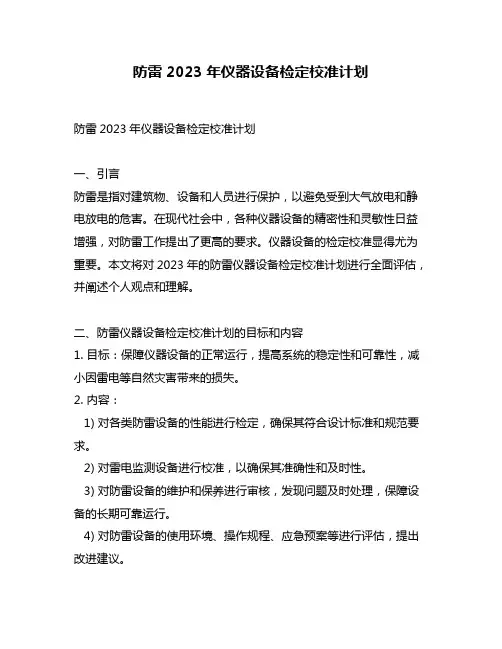

防雷2023年仪器设备检定校准计划防雷2023年仪器设备检定校准计划一、引言防雷是指对建筑物、设备和人员进行保护，以避免受到大气放电和静电放电的危害。
在现代社会中，各种仪器设备的精密性和灵敏性日益增强，对防雷工作提出了更高的要求。
仪器设备的检定校准显得尤为重要。
本文将对2023年的防雷仪器设备检定校准计划进行全面评估，并阐述个人观点和理解。
二、防雷仪器设备检定校准计划的目标和内容1. 目标：保障仪器设备的正常运行，提高系统的稳定性和可靠性，减小因雷电等自然灾害带来的损失。
2. 内容：1) 对各类防雷设备的性能进行检定，确保其符合设计标准和规范要求。
2) 对雷电监测设备进行校准，以确保其准确性和及时性。
3) 对防雷设备的维护和保养进行审核，发现问题及时处理，保障设备的长期可靠运行。
4) 对防雷设备的使用环境、操作规程、应急预案等进行评估，提出改进建议。
5) 建立台账，记录检定和校准结果，形成档案资料，便于日后追踪和统计。
三、2023年防雷仪器设备检定校准计划的特点和要求1. 高精度：随着科技的发展，对仪器设备的精度要求越来越高，防雷设备的检定校准也必须达到更高的精度标准。
2. 多样性：不同类型的仪器设备需要不同的检定校准方法和技术手段，需要制定针对性的检定校准计划。
3. 长周期性：由于防雷设备一般安装在高处，受到自然环境的影响较大，因此检定校准的周期通常较长，一般为一年一次或两年一次。
4. 可追溯性：检定校准的结果应该能够被追溯到国家或国际标准，以确保检定校准结果的准确性和可靠性。
四、对2023年防雷仪器设备检定校准计划的个人观点和建议在我看来，2023年的防雷仪器设备检定校准计划需要更加注重前瞻性和系统性。
应该加强对新型防雷设备的检定校准，包括雷电探测器、避雷针等，以适应科技发展的需要；另应该将检定校准的结果与实际使用情况进行更深入的对比分析，提出更具针对性的建议和改进建议。
五、总结回顾通过对2023年防雷仪器设备检定校准计划的综合评估，我们可以看到，这一计划对于保障仪器设备的正常运行、减小自然灾害带来的损失具有重要意义。
防雷接地电阻测量误差分析及处理对策一、引言防雷接地电阻是指电气设备接地系统与大地之间的电阻，它是保障设备、人身和安全的关键环节。
准确测量防雷接地电阻的数值对于设备的安全运行具有非常重要的意义。
然而在实际测量过程中，由于各种外界环境或者设备本身的因素，往往会产生一定的误差。
对防雷接地电阻测量的误差进行分析，并提出合理的处理对策具有重要的现实意义。
二、误差分析1. 外界环境因素引起的误差：例如天气、土壤湿度、温度等因素都会对防雷接地电阻的测量结果产生影响。
特别是在潮湿的环境下，接地电阻的值会较大，而在干燥的环境下则会较小，因此外界环境因素对于测量结果具有显著的影响。
2. 测量仪器的精度误差：由于测量仪器的精度限制，也会对防雷接地电阻的测量结果产生一定的误差。
特别是一些低端的测量仪器，其测量精度往往受到限制，因此需要注意选择合适的测量仪器。
3. 测量人员的操作误差：测量人员的技术水平和操作方法也会对测量结果产生一定的误差。
特别是在复杂的工程环境中，需要测量人员具备较高的技术水平和操作经验，以避免操作误差对测量结果影响。
4. 设备本身因素引起的误差：设备本身的老化、损坏或者接地点的选取不当等也会对测量结果产生误差。
特别是在一些长期使用的设备中，其接地电阻可能会发生变化，因此需要定期检测和维护设备。
三、处理对策1. 分析外界环境因素影响：在进行接地电阻测量之前，需要对外界环境因素进行充分的分析，并采取相应的措施进行调整。
例如在潮湿的环境中，可以采取降低土壤湿度的方法，以提高测量精度。
2. 选择合适的测量仪器：在进行接地电阻测量时，需要根据实际情况选择合适的测量仪器，尽量选择精度高、稳定性好的仪器，以降低测量误差。
4. 定期检测和维护设备：对设备的接地电阻进行定期检测和维护，确保其在正常范围内，避免设备本身因素对测量结果产生误差。
对防雷接地电阻测量误差进行分析，并提出相应的处理对策，有助于提高测量结果的准确性和可靠性，保障设备的安全运行。
防雷元件测试仪电压上升率校准方法研究
陆新东;张华伟;朱小明;李园蕾
【期刊名称】《中国测试》
【年(卷),期】2022(48)S01
【摘要】针对防雷元件测试仪电压上升率校准方法误差较大,稳定性差的问题,通过脉冲计时和电压测量的方法,研究带负载情况下电压上升率的校准方法。
该方法首先通过设定电压阈值选取电压上升率线性度较好的区域,其次通过设置晶振脉冲数进行计时,并采集起止脉冲对应的瞬时电压,最后依据电压差值与时间差值计算电压上升率。
与现有方法进行了对比,验证了方法的有效性,为防雷元件测试仪电压上升率的校准提供新思路。
【总页数】5页(P97-101)
【作者】陆新东;张华伟;朱小明;李园蕾
【作者单位】河南省计量科学研究院;郑州市第七人民医院
【正文语种】中文
【中图分类】TM86
【相关文献】
1.脉冲式线圈测试仪的电压峰值测量和校准的方法探讨
2.防雷元件测试仪校准装置的开发与应用
3.土壤电阻率测试仪校准方法研究
4.防雷元件测试仪检定装置校准方法的探讨
5.线缆测试仪输出电压校准方法研究
因版权原因，仅展示原文概要，查看原文内容请购买。
防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件（如避雷针、避雷网等）工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标，确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法：这种测试方法通过模拟雷击引起的电涌波，向防雷元件注入高电压的电流。
在测试中，测试仪会产生特定波形的电压，然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅，可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法：这种测试方法是将测试仪输出的电流注入到元件中，在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异，来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出：测试仪可以提供一定的高电压输出，以进行放电和击穿测试。
输出电压一般可调节，以适应不同元件的测试需求。
2.波形检测：测试仪可以监测放电波形和波幅，并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制：测试仪可以设定测试时间，以确保测试过程的稳定和可重复性。
4.数据记录：测试仪通常具有数据记录功能，可以将测试结果保存下来，方便后续数据分析和比较。
5.报警提示：测试仪通常会设有报警功能，当测试结果超出预设的范围时，会发出警报提示用户。
6.多种测试模式：测试仪通常具有不同的测试模式，可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时，需要按照以下步骤进行：1.准备工作：首先，确认测试仪的电源已连接，并处于正常工作状态。
然后连接测试仪和防雷元件，确保连接线路良好。
2.参数设定：根据实际需求，设定测试仪的测试参数，包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试：确认参数设定无误后，点击“开始测试”按钮，测试仪将开始向防雷元件注入电流。
龙源期刊网
探索防雷元件测试仪校准方法及误差分析
作者：莫秋玮莫华荣钟妤
来源：《科技探索》2012年第11期
摘要：本文介绍了防雷元件测试仪起始动作电压U1mA示值误差、U1mA转换为
0.75U1mA时的泄漏电流I0.75U1mA示值误差、放电电压示值误差的校准方法及误差分析。
关键词：防雷元件测试仪校准方法误差分析
0．引言
3.2 放电电压示值误差
在确定电压上升率符合测试条件后进行放电电压测试，将测试仪置于电压状态，按下“高压键”，调节“高压预置”旋钮预置电压至某值, 用5.1 kΩ电阻碰击测试孔的“+、-”，读取短接后测试仪显示电压值如表3所示，放电电压示值误差用（1）式计算见表3。
从表3可知，各校
准点的放电电压示值误差均在规定的允许误差范围内。
通过对该测试仪几项主要计量特性的测试、数据分析，各项误差均符合规定的技术指标，说明该测试仪正常。

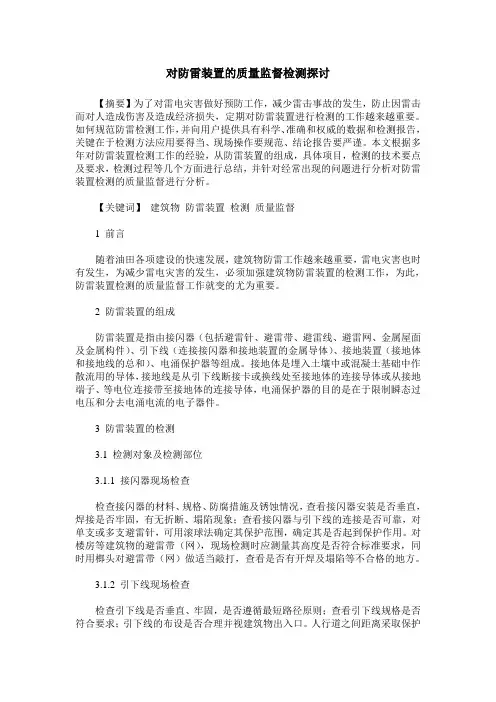

对防雷装置的质量监督检测探讨【摘要】为了对雷电灾害做好预防工作，减少雷击事故的发生，防止因雷击而对人造成伤害及造成经济损失，定期对防雷装置进行检测的工作越来越重要。
