医学影像设备知识点教程

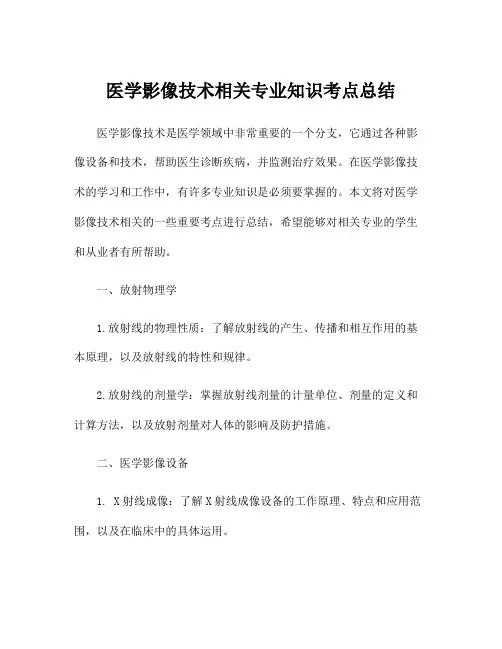

医学影像技术相关专业知识考点总结医学影像技术是医学领域中非常重要的一个分支，它通过各种影像设备和技术，帮助医生诊断疾病，并监测治疗效果。

在医学影像技术的学习和工作中，有许多专业知识是必须要掌握的。

本文将对医学影像技术相关的一些重要考点进行总结，希望能够对相关专业的学生和从业者有所帮助。

一、放射物理学1.放射线的物理性质：了解放射线的产生、传播和相互作用的基本原理，以及放射线的特性和规律。

2.放射线的剂量学：掌握放射线剂量的计量单位、剂量的定义和计算方法，以及放射剂量对人体的影响及防护措施。

二、医学影像设备1. X射线成像：了解X射线成像设备的工作原理、特点和应用范围，以及在临床中的具体运用。

2. CT扫描：掌握CT扫描的原理、技术特点和图像重建方法，以及在不同病症诊断中的应用。

3. MRI成像：了解MRI成像的物理原理、脉序和成像方法，以及在临床诊断和研究中的应用。

4.超声成像：掌握超声成像的原理、技术特点和图像解剖学，以及在妇产科、心脏科等领域中的应用。

三、医学影像解剖学1.常见解剖结构：掌握人体各系统的解剖结构、部位和相互关系，熟悉正常解剖学图像。

2.异常解剖学表现：了解不同病理状态下的解剖结构变化，如肿瘤、损伤、器官功能异常等的影像特征。

四、影像诊断学1.影像学表现：掌握各种疾病在影像上的特征表现，包括形态学、密度、信号强度、血管影像等方面。

2.诊断要点：了解各种疾病的特殊影像学表现和诊断要点，如肺部结节、脑卒中、骨折等的影像学诊断方法。

五、医学影像信息学1. PACS系统：了解医学影像数字化和信息化的基本原理，熟悉PACS系统的构成和功能。

2. DICOM标准：掌握DICOM标准的内容和应用，了解医学影像信息的标准化和互操作性。

六、辐射安全与保护1.辐射防护知识：了解医学影像工作者的辐射防护知识，包括剂量监测、个人防护装备等。

2.辐射安全法规：熟悉我国和国际上的相关辐射安全法规和标准，以及医学影像工作者的职业健康管理规定。

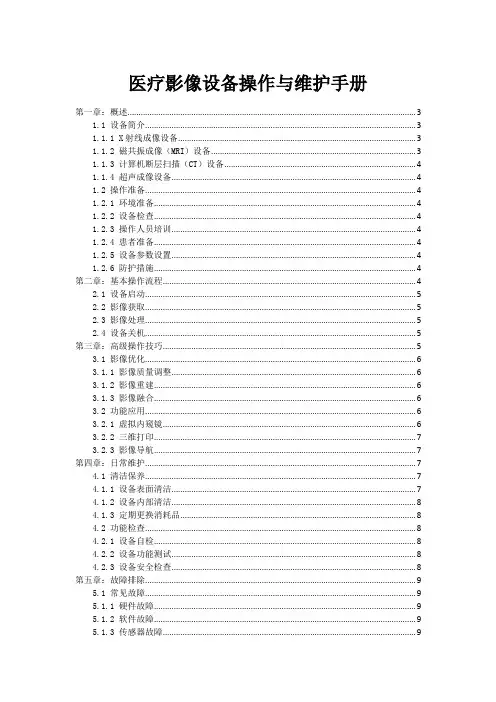

医疗影像设备操作与维护手册第一章：概述 (3)1.1 设备简介 (3)1.1.1 X射线成像设备 (3)1.1.2 磁共振成像（MRI）设备 (3)1.1.3 计算机断层扫描（CT）设备 (4)1.1.4 超声成像设备 (4)1.2 操作准备 (4)1.2.1 环境准备 (4)1.2.2 设备检查 (4)1.2.3 操作人员培训 (4)1.2.4 患者准备 (4)1.2.5 设备参数设置 (4)1.2.6 防护措施 (4)第二章：基本操作流程 (4)2.1 设备启动 (5)2.2 影像获取 (5)2.3 影像处理 (5)2.4 设备关机 (5)第三章：高级操作技巧 (5)3.1 影像优化 (6)3.1.1 影像质量调整 (6)3.1.2 影像重建 (6)3.1.3 影像融合 (6)3.2 功能应用 (6)3.2.1 虚拟内窥镜 (6)3.2.2 三维打印 (7)3.2.3 影像导航 (7)第四章：日常维护 (7)4.1 清洁保养 (7)4.1.1 设备表面清洁 (7)4.1.2 设备内部清洁 (8)4.1.3 定期更换消耗品 (8)4.2 功能检查 (8)4.2.1 设备自检 (8)4.2.2 设备功能测试 (8)4.2.3 设备安全检查 (8)第五章：故障排除 (9)5.1 常见故障 (9)5.1.1 硬件故障 (9)5.1.2 软件故障 (9)5.1.3 传感器故障 (9)5.2 故障处理流程 (9)5.2.1 故障报告 (9)5.2.2 故障分类 (9)5.2.3 故障定位 (9)5.2.4 故障处理 (10)5.2.5 故障记录 (10)5.2.6 故障预防 (10)5.2.7 故障反馈 (10)第六章：安全防护 (10)6.1 辐射防护 (10)6.1.1 辐射概述 (10)6.1.2 辐射防护措施 (10)6.1.3 辐射防护要求 (11)6.2 设备安全 (11)6.2.1 设备安全概述 (11)6.2.2 设备安全措施 (11)6.2.3 设备安全要求 (11)第七章：软件管理 (11)7.1 软件安装 (11)7.1.1 安装前的准备 (11)7.1.2 安装步骤 (12)7.1.3 安装注意事项 (12)7.2 软件升级 (12)7.2.1 升级前的准备 (12)7.2.2 升级步骤 (12)7.2.3 升级注意事项 (12)第八章：技术参数 (13)8.1 设备参数 (13)8.1.1 设备概述 (13)8.1.2 设备功能指标 (13)8.2 测试方法 (13)8.2.1 设备功能测试 (13)8.2.2 设备稳定性测试 (14)8.2.3 设备安全性测试 (14)第九章：操作规范 (14)9.1 操作守则 (14)9.1.1 遵守国家法律法规及医疗行业规范，保证医疗影像设备操作安全、合规。

设备学考点第一章1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。

第二章1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X 线机丶CT的主要组成部分之一。

2.X线管逐步向大功率丶小焦点和专用化方向发展。

产生条件：1.足够数目的电子2.高电压产生的电压场3.适当的障碍物。

3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。

阳极：产生X线并散热，其次是吸收二次电子和散乱射线。

阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。

靶面材料常采用产生X线效率高且熔点高的金属钨。

阳极体由导热率较大的无氧铜组成。

4.阴极：发射电子并使电子束聚焦5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。

6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。

7.有效焦点：实际焦点在X线投照方向上的投影。

设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。

有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。

有效焦点越小，影像质量越好。

8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。

9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。

10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小结构特点：铍窗，钼靶，极间距离短。

软X线极易通过铍窗，可获得大量的软X线。

摄影时主要利用钼靶辐射的特征X线。

X线分为特征丶持续X线。

11.CT用X线管：1.要求有较大的热容量2.金属或陶瓷外壳3.油循环系统散热。

12.管电压：阴极和阳极之间的直流电压，是电子具有较大的动能。

13.管电流：阴极发射的热电子在电场作用下高速奔向阳极形成电流，管电流越大，产生的X光子的数目越大。

14.阳极特性曲线P1815.容量：在X线管安全使用条件下，单次曝光或连续曝光而无任何损坏时能承受的最大负荷量16.标称功率：同一只X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率。

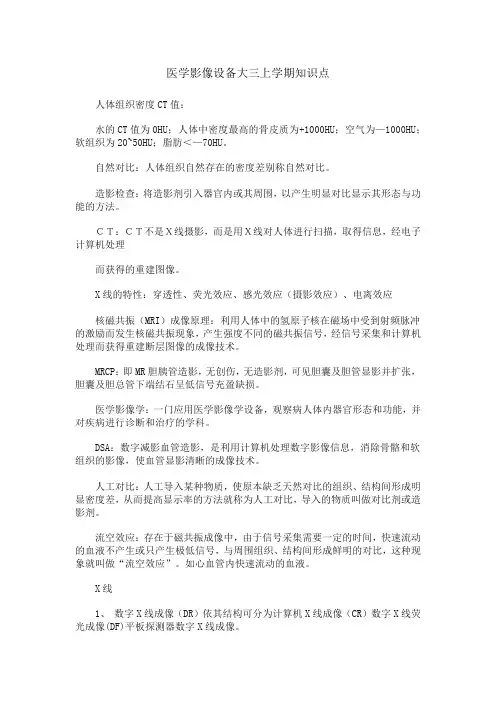

医学影像设备大三上学期知识点人体组织密度CT值：水的CT值为0HU；人体中密度最高的骨皮质为+1000HU；空气为—1000HU；软组织为20~50HU；脂肪＜—70HU。

自然对比：人体组织自然存在的密度差别称自然对比。

造影检查：将造影剂引入器官内或其周围，以产生明显对比显示其形态与功能的方法。

ＣＴ：ＣＴ不是Ｘ线摄影，而是用Ｘ线对人体进行扫描，取得信息，经电子计算机处理而获得的重建图像。

X线的特性：穿透性、荧光效应、感光效应（摄影效应）、电离效应核磁共振（MRI）成像原理：利用人体中的氢原子核在磁场中受到射频脉冲的激励而发生核磁共振现象，产生强度不同的磁共振信号，经信号采集和计算机处理而获得重建断层图像的成像技术。

MRCP：即MR胆胰管造影，无创伤，无造影剂，可见胆囊及胆管显影并扩张，胆囊及胆总管下端结石呈低信号充盈缺损。

医学影像学：一门应用医学影像学设备，观察病人体内器官形态和功能，并对疾病进行诊断和治疗的学科。

DSA：数字减影血管造影，是利用计算机处理数字影像信息，消除骨骼和软组织的影像，使血管显影清晰的成像技术。

人工对比：人工导入某种物质，使原本缺乏天然对比的组织、结构间形成明显密度差，从而提高显示率的方法就称为人工对比，导入的物质叫做对比剂或造影剂。

流空效应：存在于磁共振成像中，由于信号采集需要一定的时间，快速流动的血液不产生或只产生极低信号，与周围组织、结构间形成鲜明的对比，这种现象就叫做“流空效应”。

如心血管内快速流动的血液。

X线1、数字X线成像（DR）依其结构可分为计算机X线成像（CR）数字X线荧光成像(DF)平板探测器数字X线成像。

2、 CR与普通X线成像比较，重要的改进实现了数字X线成像。

优点是提高了图像密度分辨力和显示能力。

11、物质的密度与其本身的比重成正比，物质的密度高，比重大，吸收X线量多，影像在图像上呈白影18、胸部的肋骨密度高，对X线的吸收多，照片上呈白影19、肺部含气，密度低，对X线吸收少，照片上呈黑影。

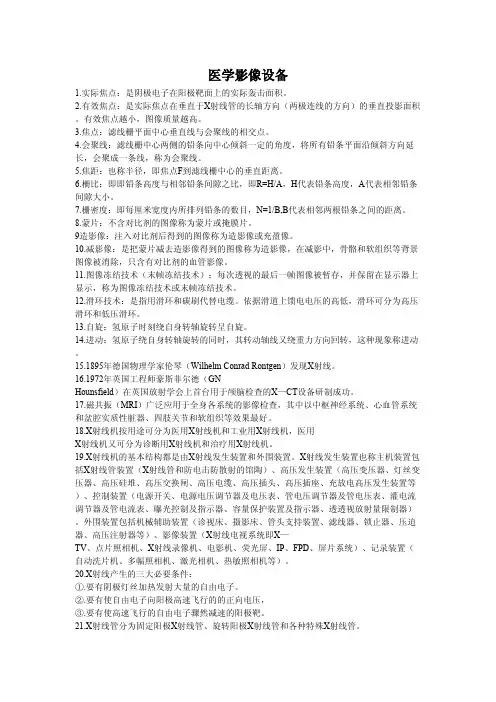

医学影像设备1.实际焦点：是阴极电子在阳极靶面上的实际轰击面积。

2.有效焦点：是实际焦点在垂直于X射线管的长轴方向（两极连线的方向）的垂直投影面积。

有效焦点越小，图像质量越高。

3.焦点：滤线栅平面中心垂直线与会聚线的相交点。

4.会聚线：滤线栅中心两侧的铅条向中心倾斜一定的角度，将所有铅条平面沿倾斜方向延长，会聚成一条线，称为会聚线。

5.焦距：也称半径，即焦点F到滤线栅中心的垂直距离。

6.柵比：即即铅条高度与相邻铅条间隙之比，即R=H/A，H代表铅条高度，A代表相邻铅条间隙大小。

7.栅密度：即每厘米宽度内所排列铅条的数目，N=1/B,B代表相邻两根铅条之间的距离。

8.蒙片：不含对比剂的图像称为蒙片或掩膜片。

9造影像：注入对比剂后得到的图像称为造影像或充盈像。

10.减影像：是把蒙片减去造影像得到的图像称为造影像，在减影中，骨骼和软组织等背景图像被消除，只含有对比剂的血管影像。

11.图像冻结技术（末帧冻结技术）：每次透视的最后一帧图像被暂存，并保留在显示器上显示，称为图像冻结技术或末帧冻结技术。

12.滑环技术：是指用滑环和碳刷代替电缆。

依据滑道上馈电电压的高低，滑环可分为高压滑环和低压滑环。

13.自旋：氢原子时刻绕自身转轴旋转呈自旋。

14.进动：氢原子绕自身转轴旋转的同时，其转动轴线又绕重力方向回转，这种现象称进动。

15.1895年德国物理学家伦琴（Wilhelm Conrad Rontgen）发现X射线。

16.1972年英国工程师豪斯菲尔德（GNHounsfield）在英国放射学会上首台用于颅脑检查的X—CT设备研制成功。

17.磁共振（MRI）广泛应用于全身各系统的影像检查，其中以中枢神经系统、心血管系统和盆腔实质性脏器、四肢关节和软组织等效果最好。

18.X射线机按用途可分为医用X射线机和工业用X射线机，医用X射线机又可分为诊断用X射线机和治疗用X射线机。

19.X射线机的基本结构都是由X射线发生装置和外围装置。

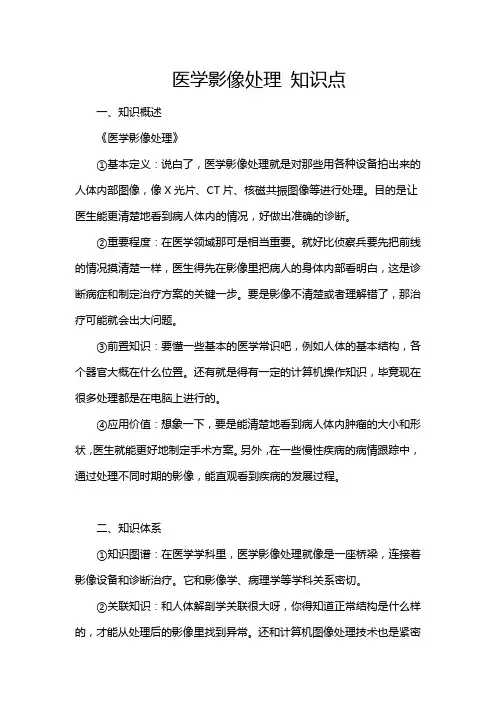

医学影像处理知识点一、知识概述《医学影像处理》①基本定义：说白了，医学影像处理就是对那些用各种设备拍出来的人体内部图像，像X光片、CT片、核磁共振图像等进行处理。

目的是让医生能更清楚地看到病人体内的情况，好做出准确的诊断。

②重要程度：在医学领域那可是相当重要。

就好比侦察兵要先把前线的情况摸清楚一样，医生得先在影像里把病人的身体内部看明白，这是诊断病症和制定治疗方案的关键一步。

要是影像不清楚或者理解错了，那治疗可能就会出大问题。

③前置知识：要懂一些基本的医学常识吧，例如人体的基本结构，各个器官大概在什么位置。

还有就是得有一定的计算机操作知识，毕竟现在很多处理都是在电脑上进行的。

④应用价值：想象一下，要是能清楚地看到病人体内肿瘤的大小和形状，医生就能更好地制定手术方案。

另外，在一些慢性疾病的病情跟踪中，通过处理不同时期的影像，能直观看到疾病的发展过程。

二、知识体系①知识图谱：在医学学科里，医学影像处理就像是一座桥梁，连接着影像设备和诊断治疗。

它和影像学、病理学等学科关系密切。

②关联知识：和人体解剖学关联很大呀，你得知道正常结构是什么样的，才能从处理后的影像里找到异常。

还和计算机图像处理技术也是紧密相连的，要是不懂图像处理算法，哪能把影像处理好呢？③重难点分析：掌握难度挺高的。

关键呢就是要准确识别影像中的有用信息。

比如说那些细微的病变，有时候特别容易被忽略。

而且，不同设备拍出的影像处理方法还有差别呢。

④考点分析：在一些医学影像学相关的考试里那是必考项目。

考查方式多样，可能会让你分析处理后的影像有哪些病变，或者是直接问影像处理的一些基本步骤和原理。

三、详细讲解【理论概念类】①概念辨析：医学影像处理就是利用计算机技术、数学算法等手段，对医学影像原始数据进行加工，从而提高影像质量、提取有用信息等的过程。

打个比方，原始影像就像一块粗糙的石头，处理过后就变成精美的玉雕，能一眼看出好与坏。

②特征分析：一个特点就是多样性。

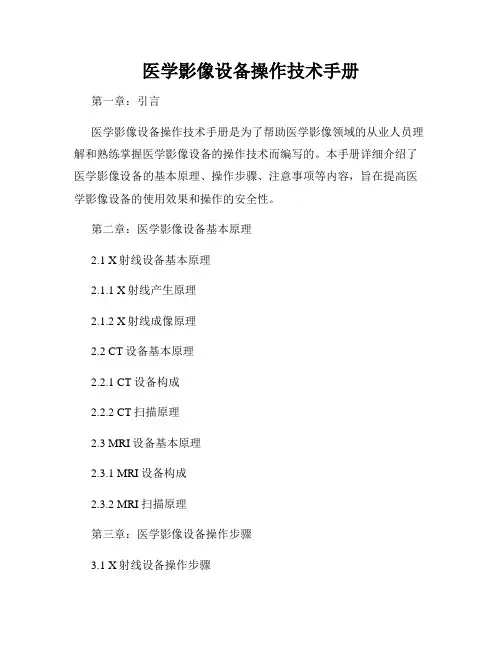

医学影像设备操作技术手册第一章：引言医学影像设备操作技术手册是为了帮助医学影像领域的从业人员理解和熟练掌握医学影像设备的操作技术而编写的。

本手册详细介绍了医学影像设备的基本原理、操作步骤、注意事项等内容，旨在提高医学影像设备的使用效果和操作的安全性。

第二章：医学影像设备基本原理2.1 X射线设备基本原理2.1.1 X射线产生原理2.1.2 X射线成像原理2.2 CT设备基本原理2.2.1 CT设备构成2.2.2 CT扫描原理2.3 MRI设备基本原理2.3.1 MRI设备构成2.3.2 MRI扫描原理第三章：医学影像设备操作步骤3.1 X射线设备操作步骤3.1.1 准备患者3.1.2 调节设备参数3.1.3 拍摄X射线片3.2 CT设备操作步骤3.2.1 准备患者3.2.2 设置扫描参数3.2.3 开始扫描3.2.4 图像重建和处理3.3 MRI设备操作步骤3.3.1 准备患者3.3.2 设置扫描参数3.3.3 开始扫描3.3.4 图像重建和处理第四章：医学影像设备操作注意事项4.1 安全操作4.1.1 防护措施4.1.2 辐射安全4.2 清洁和维护4.2.1 设备清洁4.2.2 设备维护4.3 紧急情况处理4.3.1 设备故障处理4.3.2 突发状况应对第五章：医学影像设备质量控制5.1 图像质量评价5.1.1 分辨率评价5.1.2 噪声评价5.1.3 对比度评价5.2 设备校准5.2.1 灵敏度校准5.2.2 曝光校准5.2.3 磁场校准结语医学影像设备操作技术手册是医学影像设备操作者必备的参考资料，通过学习本手册，可以提高操作者对医学影像设备的理解和操作能力。

但请注意，本手册仅供技术交流和参考之用，具体操作以设备厂家提供的相关说明书为准。

希望本手册能对医学影像设备的操作者们提供帮助，提高工作效率和患者的用药安全。

1.介入放学：是借助高精度计算机化的影像仪器的观察，通入导管深入人体，对疾病直接进行诊断与治疗的一种新型设备与技术。

2.立体定向放射外科学：它是利用现代X-CT设备，MRI设备或DSA设备，加上立体定向头架装置对颅内病变区做高精度定位；经过专用治疗计划系统做出最优化治疗计划，运用边缘尖锐的小截面光子束以等中心照射方式聚焦于病变区，按治疗计划单平面或多个非平面的单次或多次剂量照射。

二．1.X线类成像设备原理是通过测量穿透人体的X线来实现人体成像。

三．1．实际焦点是阴极电子在阳极靶面上的实际轰击面积。

因X线管的灯丝绕制成螺旋管状，其发射的电子经聚焦后轰击在靶面上的形状就成为长方形，故实际焦点又称为线焦点。

四．2．有效焦点是指实际焦点在空间各个投射方向上的投影，是用来成像的X线面积。

五．3．在普通X线摄影中，要得到病人的清晰图像，在摄影过程中必须使X线管，病人和胶片三者位置固定，有一个因素产生晃动，影像就会模糊，体层摄影就是利用了这一原理，使指定层组织在摄影过程中与X线管和胶片保持相对静止，从而得到清晰影像。

x线球管损坏的五个主要原因 1.灯丝开路或半开路。

2.管芯真空度下降或管芯玻壳破损。

3.旋转阳极不转。

4.管套内高压打火。

5.球管漏油。

六．5．突波：高压变压器在电源电压最大时，高压变压器的次级产生比正常值大 1.5倍的脉冲电压，此脉冲电压称为突波电压，简称突波。

七．6．暂态电流：暂态过程中的励磁电流。

八．高压变压器次级中心接地的必要性？3．高压变压器次级中心接地后，该中心的电位就与大地相同，为零电位，这样两个次级线圈的另一根输出线对中心点的电压就为两根输出线间电压的一半。

这样，制造高压变压器所需要的各种元器件的绝缘要求就降低了一半，输出高压的两根电缆线的绝缘要求也降低了一半，所以高压次级中心接地后，降低了高压变压器、高压电缆的绝缘要求。

九．另外，由于高压变压器次级中心点电位为零，就可以在此处串入指示管电流的mA 表，因此处电位趋于零，mA表可安全地安装在控制台面上，方便技术人员在操作中观察表的指示情况，保证了操作人员的安全。

诊断用x线机的架构框图固定阳极x线管X线管｛X线管装置｛旋转阳极x线管防电击、防散射管套及温度限制器高压变压器X线管灯丝变压器高压硅堆主机高压发生装置高压交换闸高压电缆充放电高压发生装置：电容、电阻等电源开关电源电压调节器及电压表管电压调节器及管电压表控制装置管电流调节器及管电流表8曝光控制及指示器容量保护装置及指示器透视放射量限制器荧光屏式诊视床X-TV式诊视床诊视床遥控床特殊诊视床｛摇篮床普通摄影床间接摄影床外围设备机械装置摄影床体层摄影床特殊摄影床立柱式支持装置支持装置悬吊式支持装置C行臂式支持装置X线电影机XˉTV影像装置点片照相机X录像机荧光屏、IP、FPD激光照相机、X线胶片自动洗片机配套装置立体观片灯、各种专用滤线器、固定器、压迫器、高压注射器固定阳极X线球管的结构。

固定阳极X线管是X线管中最简单的一种. 由阴极、固定阳极、真空玻璃管、管套构成。

一、阳极主要作用是阻挡高速电子产生X线,同时将曝光产生的热量传导出去以及吸收二次电子和散射线.阳极的结构:1.阳极头由阳极体和靶面组成.采用钨靶面和无氧铜的阳极体直接焊接以利于散热, 只有1%的能量转化成X线能.2.阳极帽由含钨粉的无氧铜制成,固定于阳极头上.在阴极和X线出口方向分别有圆口,作为电子和X线的通道.3.玻璃圈由膨胀合金圈和玻璃喇叭封焊而成.作用是匹配阳极与玻壳的热膨胀系数4.阳极柄由无氧铜制成,于阳极头相连,外部浸于变压器油之中,而传导热.二、阴极的作用是发射电子,并使其聚焦,从而使阳极靶面上形成有形状的电子流.结构包括:1.灯丝由绕成小螺丝状的钨丝制成.灯丝加热与灯丝寿命关系:灯丝电流比额定增加5%,灯丝寿命将缩短一半.所以只能通过缩短加热时间来延长寿命.2.聚焦罩阴极头又称聚焦罩. 作用是对灯丝发射电子进行聚焦.同时可吸收二次电子,保护灯丝和玻璃壳.为使阴极电子成束行飞向阳极,聚焦罩一般呈圆弧直槽或阶梯直槽.3.阴极套4.玻璃芯柱三、玻璃壳用于固定支撑阴,阳两极并保持管内真空,通常用高熔点,绝缘系数大,膨胀系数小的钼组硬质玻璃制成.在玻璃壳和阳极,阴极体间镶有合金作为过渡体.四、管套是X线管的一种特殊容器,现代X线管套均为防电击,防散射,油浸式.整个管套内部充满变压器油,作为绝缘和冷却。

医学影像技术《相关专业知识》-影像解剖及医学影像设备_演示教学医学影像技术《相关专业知识》-影像解剖及医学影像设备_人体影像解剖1、眦耳线：眼外眦与外耳门中点的连线2、辐射冠是指投射纤维，呈扇形放射为半卵圆中心的髓质纤维之一3、半卵圆中心的髓质成分包括辐射冠、联络纤维和联合纤维4、可显示脑的发育、成熟度、脑内各种元素分布及生化变化的检查方法为MRI5、颞骨内微小结构的评价最有优势的检查方法为CT6、在CT图像上正常脑沟的宽度不超过5mm7、在横断面上可用于辨别中央沟：是中央前回与中央后回的分界线、大部分为一不被中断的沟、较深、可有一条或两条沟与之平行、中央前回厚于中央后回8、脑内白质与灰质相比一般在MR信号，CT密度表现为：T1WI成高信号，T2WI成低信号，CT为低密度脑白质多为有髓纤维含有较多脂类或类脂类成分（脂类一白二黑，液体一黑二白）9、TIWI脂肪TI短影像白，脑与肌肉T1居中影像灰脑脊液T1长影像黑，骨与空气含氢量少影像黑T2WI脑脊液T2长影像白高信号表达白影，中等信号表达灰影，低信号表达黑影短TI 长T2表达白影（一短二长白）长TI 短T2表达黑影（一长二短黑）10、侧脑室前脚外侧为尾状核头11、大脑外侧裂为额叶、岛叶、颞叶的界缘12、大脑外侧裂池内走形大脑中动脉13、第三脑室两侧为背侧丘脑14、豆状核指壳核苍白球15、基底节通常包括尾状核、壳核、苍白球、屏状核、杏仁核（基尾壳苍屏杏）16、经前连合的横断面居断面中央的解剖结构是中脑17、五角形的鞍上池由大脑纵裂池、外侧窝池、交叉池、桥池构成（鞍大外交桥）18、蝶骨大翼由前内向后外分布圆孔、卵圆孔、棘孔19、走形于圆孔卵圆孔棘孔的解剖结构分别为：上颌神经、下颌神经、脑膜中动脉20、经垂体的横断面位于垂体两侧的解剖结构为海绵窦21、垂体高度是指冠状面上鞍底上缘至腺垂体上缘的最大距离22、鞍上池内结构由前向后依次为视交叉、漏斗、灰结节、乳头体23、脑桥小脑角池前外界为颞骨岩部内侧壁、后界为小脑中角和小脑半球、内侧界为脑桥基底部或延髓上外侧部、第四脑室外侧隐窝经外侧孔开口于此24、咽旁间隙较宽大呈三角形、位于翼内肌腮腺脊柱与咽侧壁间、上至颅底下达舌骨平面、为潜在性的疏松结缔组织区域25、翼腭窝内走形结构为：翼腭动脉、上颌神经、翼腭神经26、寰枢椎正中关节由寰椎前弓与枢椎齿突构成、寰枢椎正中关节后方有脊髓及其被膜血管、枢椎侧快内有横突孔及椎动静脉经过、枢椎后外侧有粗大的胸锁乳突肌断面、寰椎前方有椎前肌的存在27、颈椎结核寒性脓肿可向下蔓延其原因是沿椎前间隙蔓延28、小脑扁桃体位置变异较大，可突入枕骨大孔但不超过3mm29、颈动脉鞘内包绕的解剖结构为颈总动脉、颈内静脉、迷走神经30、参与眼眶构成的骨有：筛、蝶、腭、上颌骨（颞骨不参与）31、颈总动脉一般在甲状软骨上缘（C5）平面分为颈内外动脉32、腮腺分为深浅两部的分界为面神经所在平面33、喉腔中最狭窄部位为声门裂34、主动脉弓横断层面其内侧从前向后的解剖结构为上腔静脉、气管、食管35、正常人左肺一般分为8个肺段（左2叶8段，右3叶10段）36、正常胸部CT一般升主动脉与降主动脉横径比为1.5:137、气管前间隙由主动脉弓、上腔静脉、奇静脉、气管围成38、主动脉肺动脉窗含有的结构为动脉韧带、动脉韧带淋巴结、左侧喉反神经39、C T测量右肺动脉心包段管径的理想部位为右肺叶间动脉经上腔静脉与中间支气管之间至肺门40、C T显示跨越颅中后窝哑铃状肿块岩骨尖部骨质破坏增强扫描明显强化，第四脑室可见移位最可能诊断为三叉神经瘤41、蝶鞍冠状位扫描主要看垂体情况42、蛛网膜下腔出血CT扫描最适宜的时间为发病当天43、黄韧带的附着部位在椎弓板和关节突内侧44、脊柱结核的最好发部位在腰椎45、无菌性坏死最常见的部位是股骨头46、骨囊肿的好发部位是长骨干骺端47、X线影像上关节间隙包括滑膜、关节腔、关节囊关节软骨48、X线平片只能识别骨性关节面，不能显示关节软骨情况49、平片难以区分正常关节囊与周围软组织50、胃黏膜脱垂以十二指肠球部多见51、回肠黏膜在收缩或加压时可以显示黏膜皱襞影像，呈纵行或斜行52、侧支循环的通路是：门脉系统－胃冠状静脉和胃短静脉－食管黏膜下静脉和食管周围静脉从－奇静脉－上墙静脉53、肠结核龛影检出率低多表现为跳跃征、充盈缺损54、十二指肠溃疡最好发部位是十二指肠后壁55、大肠的蠕动是总体蠕动右半结肠出现强烈的收缩，呈系条状将钡剂迅速推向远侧56、肝纵裂的内侧是左内叶57、肝门区的结构包括：肝动脉、门静脉、肝总管58、第二肝门指三只肝静脉（左支、右前支、右后支）汇入下腔静脉处59、腹腔动脉的分支有：肝总动脉、脾动脉、胃左动脉60、胆总管分为四段：十二指肠上段、十二指肠后段、胰腺段、十二指肠壁段61、肝外胆系由左右肝管、肝总管、胆总管、胆囊、胆囊管62、胰腺解剖：位于腹膜后、胰腺钩突部前方为肠系膜上静脉、胰头的上方是门静脉及肝动脉后方是下腔静脉、胰腺位于脾静脉的前方、胰头后方为胆管及下腔静脉63、在肾盂造影时如压力过高可出现造影剂逆流分：肾小管回流、肾窦回流、血管周围回流、淋巴管回流64、男性尿道最窄处是尿道外口65、输尿管行程可分为三段即腹段盆段和壁内段66、俯卧位时下腹部探测输尿管与髂动脉的关系跨过左髂总动脉末端及右髂外动脉起始部的前面67、左肾静脉与肠系膜上动脉与腹主动脉之间右行68、腹膜后间隙的器官有肾、肾上腺、输尿管、胰腺、腹主动脉、下腔静脉、腹腔丛和腰交感神经等69、膀胱肿瘤好发于膀胱三角区70、右侧肾上腺位于肝的内后方右膈肌脚外侧下腔静脉后方右肾内上方71、左肾上腺位于左肾上极脾和腹主动脉之间72、盆腔区照片避孕环的正常位置是：耻骨联合上2-6cm中线两旁3cm以内73、子宫内节育器为宫腔中央近宫底部的高回声后伴“彗星尾征”正常其上缘距宫底不超过2.0cm74、早孕期间最早于6-7周能观察到胎心搏动75、干骺端结核表现为关节间隙不规则变窄关节周围软组织肿胀关节骨破坏出现在非持重面76、食管下段串珠样充盈缺损应考虑食管下段静脉曲张77、食管明显扩张蠕动减弱食管远端残根状表面尚光整服温水后造影剂可部分进入胃内最可能的诊断是食管贲门失迟缓症78、肾结核表现为肾上盏杯口模糊呈虫蚀状79、男性，50岁突发昏迷2小时既往有高血压病史最可能的诊断为脑出血、对于该患者首选影像学检查方法为CT平扫（CT检查快速并能敏感发现脑出血病灶）80、30岁女性突发剧烈头疼1天头颅CT平扫显示鞍上池、外侧窝池及额、颞叶脑沟散在不规则高密度影该患者诊断为蛛网膜下腔出血，常见原因为动脉瘤破裂出血81、55岁女性右侧肢体活动不利2天既往风湿性心脏病史20年，CT平扫脑桥左侧低密度灶，脑桥无明显变形。

医学影像设备学复习资料一、名词解释1、旋转阳极：旋转X线管的阳极主要由靶面、转子、转轴和轴承等组成。

其主要作用是产生X线并散热；其次是吸收二次电子和散乱射线。

2、灯丝变压器：为X线管提供灯丝加热电压的降压变压器，由铁芯、初级绕阻和次级绕阻组成。

3、梯度场强：是表征梯度磁场系统产生的磁场随空间的变化率，单位为mT/m。

4、CT机DAS：CT中的DAS是数据采集系统，由X线发生装置及X线管、探测器及A/D转换器及接口电路、扫描机架等组成。

5、弛豫：一个宏观平衡系统由于周围环境的变化或受到外界的作用而变为非平衡状态，此系统再从非平衡状态过渡到平衡态的过程。

6、彩色多普勒：采用脉冲多普勒原理，在心脏或血管内多线、多点取样，回声经处理后进行彩色编码，显示血流速度剖面图。

7、时间减影：是DSA常用的减影方式。

在注入造影剂进入兴趣区之前，利用计算机技术采集一帧图像作为掩模并储存在存贮器里，及时间顺序出现的充有造影剂的充盈图像进行一对一的相减。

这样两帧图像中相同的部分被消除，而造影剂所引起的高密度区被突出地显现出来。

8、负压电效应：在压电材料表面的一定方向上施加电压，在电场作用下引起压电材料形变，电压方向改变，形变方向随之改变，形变及外加电压成正比。

这种因电场作用而引起形变的效应称为负压电效应。

9、SPECT：即单光子发射型计算机断层成像术。

由探测器进行数据采集，采集到的原始数据经过“预处理”电路和吸收校正后，再由图像重建系统重建出SPECT图像。

10、PET/CT：将正电子发射型断层成像(PET)设备和电子计算机X线断层扫描（CT）设备整合在同一台机器中，其通过一个较长的检查床将两个相对独立的、共轴的设备单元相连接。

两个设备保持合理的距离，以避免电磁干扰。

CT和PET的扫描检测分别进行，数据也是由各自的工作站处理并重建图像。

二、简答题1、简述乳腺摄影用X线管的特点。

答：乳腺摄影时，为提高X线影像的对比度，一般使用软X线管来产生软X 线。

医学影像设备学重点归纳医学影像设备学是现代医学中的重要学科之一，随着现代医学的不断发展和进步，医学影像设备也越来越多样化和先进化。

本文将从医学影像设备学的定义、分类和应用三个方面，为大家详细介绍医学影像设备学的重点内容。

一、医学影像设备学的定义医学影像设备学是以研究各种影像设备的性能、原理、应用为主要内容的学科，为医学影像部门提供可靠、高质量的影像诊断服务。

二、医学影像设备学的分类1.传统的影像学设备传统的影像学设备是医学影像学的基础，其包括X光机、CT、MRI、超声波等等。

这些设备具有影像成像速度快、操作简便、成本低廉等特点。

其中，X光机能够显示出人体内部细节，而CT能够将身体的不同部位成像，并且区分器官和组织等；MRI则能够对脑、脊髓、身体各部位的软组织等成像，并且具有较高的分辨率。

2.核医学影像设备核医学影像设备是通过放射性核素的崩变放射出的γ射线来完成成影像，包括单光子发射计算机断层扫描仪（SPECT）和正电子发射断层扫描仪（PET）等。

这些设备具有成像方法特殊、可用于疾病的生物学功能特征的动态评估等特点。

3.内窥镜医学影像设备内窥镜医学影像设备是医学影像学的进一步发展，其包括内窥镜摄影和内窥镜透镜等。

通过内窥镜摄影可以清晰的观察人体腔体内脏器的表面，从而为医生提供更详细的病情信息。

而内窥镜透镜则是指直接观察离病变体表巨近的腔体内部的能够放大成像的透镜，例如：胃肠镜、膀胱镜等。

三、医学影像设备学的应用医学影像设备学在临床实践中有着广泛的应用，例如：1.诊断医学影像设备能够在医学诊断中提供关键信息，也能够通过成像技术，为医生提供更准确的诊断方法。

2.评估治疗效果医学影像设备能够监测病人的治疗效果或者进行病情的动态变化评估，也能够通过成像技术协助医生更快速和更准确的确定疾病的奇迹性。

3.指导手术医学影像设备能够在手术前，帮助医生了解手术部位，制定手术方案；在手术中，能够提供实时的影像成像模式，协助手术医生准确的进行操作。
