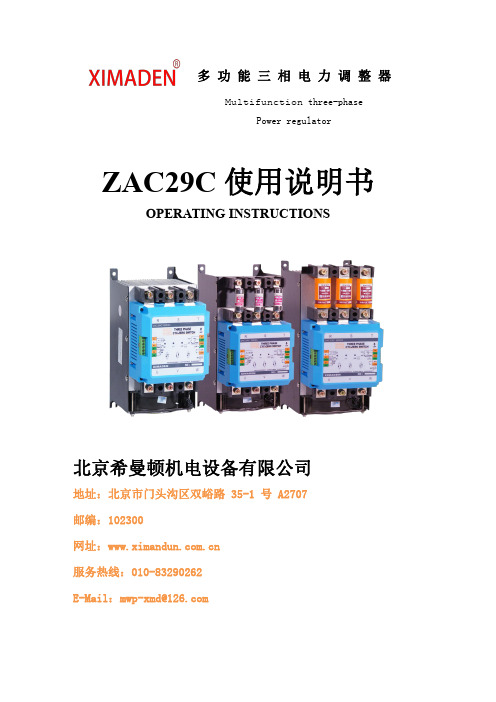

多功能三相电力调整器Multifunction three-phasePower regulator ZAC29C使用说明书OPERATING INSTRUCTIONS北京希曼顿机电设备有限公司地址:北京市门头沟区双峪路35-1号A2707邮编:102300网址:E-Mail:***************一.型号定义图7-1:ZAC29C 系列产品型号定义二.产品系列型号纯阻负载电流(A )外形尺寸单位:mm 长(加快熔后长)×宽×高外形图冷却方式ZAC29C-4040207(274)×125×210见图A ,加快熔后见图B 自然冷却ZAC29C-6060245(306)×125×210见图C ,加快熔后见图D风冷ZAC29C-8080ZAC29C-120120306×125×210见图E ,加快熔后见图FZAC29C-150150三.主要技术指标输入手动给定信号DC0~5V自动控制信号①4~20mA,输入阻抗〈250Ω;②PWM,周期2s 最大输入电流〈5mA (内部跳线MS 选择)风机电源220V AC 50HZ输出调节输出分辨力0.2输出及控制方式PWM 或CYC 输出;控制方式:调功报警输出继电器报警输出AL1、AL2报警接点,容量240V AC 2A (纯组)负载三相全控或三相两控的纯阻负载,无相序。
内部供电电源:380V 功耗:3w结构:内部三个SSR 输入串联或二个输入SSR 串联保护外部起停开关启动/停止选择:外部的无电压接点风机停转报警在上电和运行中,CS 系统自动检测风机转速.当风机停转后,故障灯闪烁。
报警延迟时间一分钟超温保护散热器温度高于80℃禁止输出并报警,手动自动切换手动/自动:外部无电压接点使用环境安装环境壁挂式垂直安装、通风良好、不受日光直射或热辐射、无腐蚀性、无可燃性高度湿度高温高湿以及海拔大于1000米,应降额使用,环境相对湿度:≤90%温度-10℃~+55℃四.LED 指示灯定义状态一绿灯亮4~20mA 输入(PWM 输入时无指示)状态二蓝灯亮有输出状态三故障灯(红)常亮超温报警状态四故障灯(红)闪烁CS 风机停转ZAC29C -配套SSR三相周波电力调整器ZAC29C 配套SSR 三相周波电力调整器CS600---风机为双进风宽口离心类型2P3: 3P3: 两相控三相三相控三相五.配线及应用5.1基本运行接线图5.2标准接线图图7-2:ZAC29C 基本运行接线图图7-3:标准运行接线图5.3PWM 输入,光电隔离的功率扩展技术图7-4:PWM 输入光电隔离的功率扩展技术的应用图六.初步调试和故障排除1)输入信号选择:去掉顶盖的四个螺丝,在线路板底部,可看到内部的MS 短路点.1-2号短路是4~20mA 输入(出厂标准).将1-2断开后,输入为2秒的PWM 信号,注意,此时相应的仪表或PLC 的输出周期必须设置为2秒,否则将引起测量误差.2)两种输出方式选择:出厂设定周波CYC 输出方式;端子P/C PC 短路时,输出方式为PWM。
希曼顿PAC01A电力调整器操作手册斯坦恩贝格(北京)电子有限公司Starnberg (Beijing) Electronics Co.,Ltd一.型号定义图19:PAC01A 系列产品型号定义二. 产品系列三. 主要技术参数四. LED 状态灯显示及故障判断型号纯阻负载电流(A ) 安装孔距尺寸(mm)外形图 冷却方式 PAC01A--40-- 40 160×70 见图L 自然冷却*PAC01A--60-- 60 PAC01A--80-- 80 198×70 见图MPAC01A--120--120 PAC01A--150--150260×65见图N风冷自动控制信号 4~20mA,接收阻抗500Ω~1.5K输入风机电源220V AC 50HZ 调节输出分辨力 0.1%外部电压调整 10K 带刻度盘电位器 调整范围 0~100% 。
输出报警输出 光电隔离OC 门输出,隔离电压1500V (5~24VDC 的外供电源)。
缓起、缓停起停开关控制缓启动、缓停时间均固定为15秒。
无起停开关时第一次上电自动缓启动 急停与自动缓起动 运行过程中瞬间缺相急停(〈20ms),加电后自动缓起动(三缺一相时被取消) 保护超温保护 散热器温度高于80℃禁止输出并报警, 解除:故障排除后,重新上电。
安装环境 壁挂式垂直安装、通风良好、不受日光直射或热辐射、无腐蚀性、无可燃性 高度湿度 高温高湿以及海拔大于1000米,应降额使用,环境相对湿度: 90% 使用 环境温度-10℃~+55℃感性负载必须使用外部起停开关和加热器断线报警HB 功能(如是感性负载,订货时需特别声明)状态1 蓝色灯闪3次 首次上电的测试指示 状态2 红蓝灯交替闪烁 散热器80℃超温报警状态3 红灯闪烁 选件:加热器断线报警; 电源故障(含快熔)报警状态4 蓝色灯直亮 调压方式正常运行 状态5 蓝色灯通断 调功方式正常运行(选件) 状态6 蓝灯固定频率闪 起停开关的待机态 无输出 状态7无显示,不工作无4~20mA 仪表信号PAC01A ----U01:过零调功,周期2秒 0:无1:有加热器断线报警0:无此功能负载电流负载电源和同步电压 1:110VAC±10% 50HZ ±8% 2:220VAC±10% 50HZ ±8% 3:380VAC±10% 50HZ ±8%单相电力调整器五. 接线及应用5.1 基本运行及电压限制、外部起停、XK4、及用户专用程序开关接线图20:基本运行接线图21:自动、外部起停、及用户专用程序开关接线图图22:电压限制、外部起停、及用户专用程序开关接线图注意:要求调压工作方式时,PH同步电压端必须与负载严格相位,需要什么功能再接相应配线。

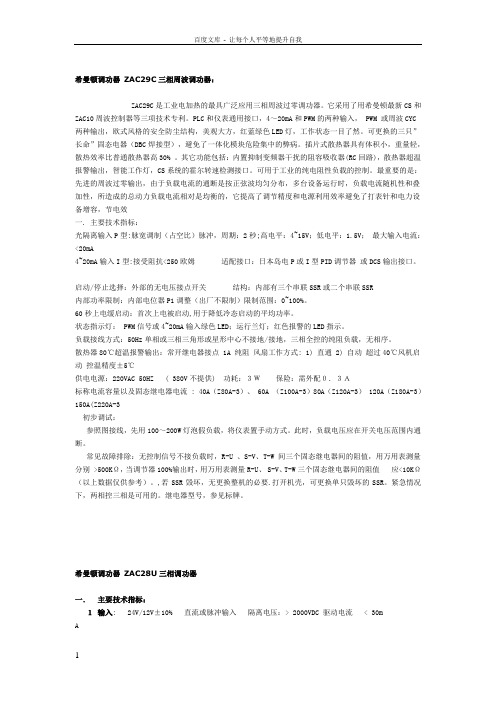

希曼顿调功器ZAC29C三相周波调功器:ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。
它采用了用希曼顿最新CS和ZAC10周波控制器等三项技术专利。
PLC和仪表通用接口,4~20mA和PWM的两种输入, PWM 或周波CYC 两种输出,欧式风格的安全防尘结构,美观大方,红蓝绿色LED灯,工作状态一目了然。
可更换的三只”长命”固态电器(DBC焊接型),避免了一体化模块危险集中的弊病。
插片式散热器具有体积小,重量轻,散热效率比普通散热器高30% 。
其它功能包括:内置抑制变频器干扰的阻容吸收器(RC回路),散热器超温报警输出,智能工作灯,CS系统的霍尔转速检测接口。
可用于工业的纯电阻性负载的控制。
最重要的是:先进的周波过零输出,由于负载电流的通断是按正弦波均匀分布,多台设备运行时,负载电流随机性和叠加性,所造成的总动力负载电流相对是均衡的,它提高了调节精度和电源利用效率避免了打表针和电力设备增容,节电效一. 主要技术指标:光隔离输入P型:脉宽调制(占空比)脉冲,周期:2秒;高电平:4~15V;低电平:1.5V;最大输入电流:<20mA4~20mA输入I型:接受阻抗<250欧姆适配接口:日本岛电P或I型PID调节器或DCS输出接口。
启动/停止选择:外部的无电压接点开关结构:内部有三个串联SSR或二个串联SSR内部功率限制:内部电位器P1调整(出厂不限制)限制范围:0~100%。
60秒上电缓启动:首次上电被启动,用于降低冷态启动的平均功率。
状态指示灯: PWM信号或4~20mA输入绿色LED;运行兰灯;红色报警的LED指示。
负载接线方式:50Hz单相或三相三角形或星形中心不接地/接地,三相全控的纯阻负载,无相序。
散热器80℃超温报警输出:常开继电器接点 1A 纯阻风扇工作方式: 1) 直通 2) 自动超过40℃风机启动控温精度±5℃供电电源:220VAC 50HZ ( 380V不提供) 功耗:3W保险:需外配0.3A标称电流容量以及固态继电器电流 : 40A(Z80A-3)、 60A (Z100A-3)80A(Z120A-3) 120A(Z180A-3)150A(Z220A-3初步调试:参照图接线,先用100~200W灯泡假负载,将仪表置手动方式。
智能交流电力控制器是中日合作超大功率固态继电器应用技术的新概念产品。
它包括三相调压/调功一体化PAC03I、工业DCS周波过零控制器ZAC10及后续系列。
额定电流40~500A,带锁相环同步电路、自动判别相位、缺相保护、上电缓启动、缓关断、散热器超温、快熔检测、电流限制、电压反馈、过流保护、串行工作状态指示、串行遥控操作器、PAC03IA还能与上位机通信,实现系统集成。
智能交流电力控制器可广泛用于工业各领域的电压调节,恒压,恒流,恒功率调节,适用于电阻性负载、电感性负载、变压器和电机软起控制等。
一. PAC03I主要技术指标:4~20mA输入: 接收阻抗120Ω 调节输出分辨力:0.2°,三相触发不平衡度:不大于0.6°负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地。
移相范围:0~150°50Hz 三相380VAC 星形中心接地(220V负载) 移相范围:0~175°50Hz 三相380VAC 半控整流桥。
移相范围:0~175°隔离驱动输出:8V峰值脉冲,8°~ 120°可变脉宽,每路可2串2并接4支同相SSR。
最大驱动电流:< 30 mA纯阻电流等级:60A、90A、120A、180A、250A、300A 散热单元:B160、B227、B301A、B361、B401配置见选型表五只LED灯状态显示:红绿黄LED三相电源指示和快熔断路指示;绿色INPUT输入信号线性指示灯。
三色状态灯: RUN绿色运行灯;ALM红色报警灯;STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断: 无电压接点输入 闭合(ON):缓关断,时间固定3秒;开路(OFF): 由内部电位器P3设定0.2~120秒缓起动时间 不接:直接运行运行过程中自动缓起动及急停: 运行过程中瞬间缺相急停,加电后自动缓起动(三缺一相方式时被取消)。
zAc10c说明书
zAc10c周波控制器说明书:
概述
zAc10c周波控制器又称晶闸管(可控硅)交流调功器(semiconductor AC Power Contrcller),是半导体功率控制器的一种,是国际流行的新型无触点功率控制器。
用途
zAc10c周波控制器可与各种控温仪表、双向晶闸管(TRIAC)或反并联晶闸管(SCR)组成先进的PID调节自动/手动控温系统。
zAc10c周波控制器内装控制器和触发器,可完成晶闸管过零触发、手动控温、加热功率指示、过载保护等功能。
zAc10c周波控制器主要用于电阻炉、电热器、电烘箱等电热设备的温度控制。
是电炉、热处理、化工、轻工、塑料、喷涂、电子、食品等工业设备更新换代的新型控温装置。
特点
定周期或变周期改变输出周波数,连续调节输出功率,精度高,温度波动小。
各型号周波控制器均可触发双向晶闸管或反并联晶闸管,对晶闸管触
发电流及电流、电压上升率无需挑选。
正弦波过零触发,晶闸管输出完整的正弦波,其辐射干扰、传导干扰及负载电流的瞬态浪涌也最小。
触发电路在正弦波过零时发出一连串脉冲列,触发小晶闸管,小晶闸管对大电流(5~3000A)晶闸管强触发,快速开通,晶闸管不易损坏。
晶闸管运行时无噪音,寿命长,功率高(COSΦ=1),有利于节约电能。
JS26 系列三相两控电压调整器用户手册上海杰顿自动化科技有限公司 电话:************(三线自动)传真:************http:e_mail:***************目 录1 序 言Preliminary Remarks ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯--⋯⋯⋯⋯⋯⋯⋯⋯3-42 两控三相晶闸管调整器JS26系列Two Phase cintrol Three Phase Thyristor⋯⋯⋯⋯⋯⋯⋯⋯--⋯⋯⋯⋯5-10Regulator Series Ps263 故障处理及维护Exception Handles ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯--⋯11序言感谢您使用杰顿公司生产的JS 系列三相晶闸管交流调整器。
JS 系列三相晶闸管交流调压/调功器,是移相触发型和过零触发型的晶闸管电力控制器。
调整器具有过流、缺相、晶闸管过热等多种保护功能;可广泛应用于工业各领域的电压、电流、功率的调节,适用于电阻性负载、电感性负载、变压器一次侧等,主要应用如下:◇ 以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。
◇ 盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度控制。
◇ 整流变压器、电炉变压器一次侧控制。
◇ 三相力矩电动机的速度控制。
◇ 电压、电流、功率、灯光等无级平滑调节。
◇恒压、恒流、恒功率控制。
1.1 开箱检查注意事项在开箱时,请认真确认:1.在运输过程中是否有破损现象;2.本机铭牌的额定值是否与您的订货要求一致。
如发现某种遗漏,请速与我们或供货商联系解决。
1.2 型号定义额定输出电流1单相,2两控三相,3三相图1-1 型号定义1.3 安全注意事项“危险”与“注意”的定义:由于没有按要求操作,可能造成严重设备损坏或人员伤亡的场合。
1.3.1 安装调整器应安装在金属等不可燃物上,否则有发生火灾的危险。
目录安全及注意事项 (I)第一章H系列三相功率控制器的作用及特点 (1)1.1 作用 (1)1.2 特点 (1)第二章产品信息 (3)2.1 型号定义 (3)2.2 铭牌 (3)2.3 产品规格 (4)2.4 技术参数 (4)2.5 缩略语 (5)第三章安装及配线 (6)3.1 开箱检查 (6)3.2 使用条件 (6)3.3 安装 (7)3.4 电气配线 (7)3.5 基本接线原理图 (8)3.6 端子说明 (9)第四章显示及操作说明 (10)4.1 监控界面显示信息说明 (11)4.2 按键功能说明 (11)4.3 操作举例说明 (12)4.4 菜单 (12)4.5 控制参数A (13)4.6 显示参数B (13)4.7 保护参数C (13)4.7 保护参数C (14)4.8 高级参数D (14)第五章功率控制器功能介绍 (15)5.1 功能介绍 (15)5.2 功能参数表 (22)5.3 参数说明 (23)5.4 举例说明 (32)第六章故障处理及保养维护 (35)6.1 故障处理 (35)6.2 保养维护 (35)第七章通信说明 (37)7.1 通讯数据读写 (37)7.2 协议内容 (37)7.3 总线结构 (37)7.4 通讯帧结构 (38)7.5 MODBUS通讯协议 (38)第八章售后服务 (40)附表一 (41)I安全及注意事项危险:由于没有按要求操作,可能造成设备严重损坏或人员伤亡的场合。
注意:由于没有按要求操作可能造成中等程度伤害或轻伤,或造成物质损失的场合。
本指示对于正在工作的功率控制器非常重要,忽略这些指示可能对您造成身体损害甚至导致死亡。
○1安装控制器应安装在金属等不可燃物上,否则有发生火灾的危险。
不要安装在含有爆炸性气体的环境里,否则有引发火灾的危险。
不要把易燃、易爆物品放在控制器附近,否则有引发爆炸的危险。
不要将螺钉、垫片等金属物掉进控制器内部,否则有引发爆炸和发生火灾的危险。
三相调功器有哪些优点概述三相调功器是一种电力调节设备,用于控制三相电源的输出电压和频率。
它在工业生产、电气自动化、航空航天等领域得到广泛应用。
本文将介绍三相调功器的优点。
1. 控制精度高三相调功器能够精确控制三相电源的输出电压和频率。
它的控制范围广,能够达到很高的调节精度。
这样,可以使得三相电源输出的电能质量更加稳定和可靠,满足各种工业设备对电源质量的需求。
2. 能耗低三相调功器的能耗较低,运行时不会产生太多的电能浪费。
它能够有效地控制三相电源,使得电流更加平稳,减少了能量的浪费,从而帮助用户节省电费。
此外,三相调功器本身的能耗也比较低,对于能源保护还有一定的作用。
3. 调节速度快三相调功器的调节速度非常快速,能够实现快速调节三相电源的输出电压和频率。
这样,在工业生产过程中,能够快速适应各种电源要求,提高了生产效率。
4. 可靠性高三相调功器采用成熟的电气控制技术,能够保证设备的可靠性。
它不仅具有较高的防卡滞能力,还具有电抗器防止过电流等保护功能,从而保证了设备的安全性。
5. 维护简单三相调功器结构简单,维护方便。
它不需要大量的配件和复杂的设备,并且不需要频繁更换零部件,因此维护成本低,可靠性高。
6. 体积小三相调功器的体积相对较小,不占用过多的空间。
这样,在工业生产中,能够有效地降低设备的占用空间,提高生产的可利用性。
结论以上就是三相调功器的优点的介绍。
三相调功器具有控制精度高、能耗低、调节速度快、可靠性高、维护简单、体积小等优势,为工业生产提供了良好支持。
调功器字体大小:大- 中- 小wangch7535发表于09-08-21 18:41 阅读(478) 评论(0)分类:BHC6M-2型三相可控硅调功调压器是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式,调功有定周期调功和变周期调功两种方式。
该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。
该控制板的触发有两种方式:直接触发可控硅模块、触发移相型固态继电器BHC6M-2控制板的特点:十位A/D,输出线性化程度高,输出起控点低。
BHC6M-2系列三相电力调整器(说明书中简称BHC6M-2整机)由BHC6M-2触发板、BHC6M-2专用散热器、风机、外壳等组成。
核心部分使用BHC6M-2控制板与德国西门康可控硅模块;散热系统采用高效散热器、低噪音风机。
整机带有控制板所有的功能。
整机电流容量从40A到800A有7个等级。
该电力调整器与带0-5V、4-20mA的智能PID调节器或PLC配套使用;主要用与工业电炉的加热控制、大型风机水泵软启动节能运行控制、。
负载类型可以是三相阻性负载、三相感性负载及三相变压器负载;三相负载可以是中心接地负载、中心不接地负载、内三角形负载及外三角形负载。
如:盐浴炉、工频感应炉、淬火炉温控;热处理炉温控;玻璃生产过程温控;金刚石压机加热;大功率充磁/退磁设备;半导体工业舟蒸发源;航空电源调压;真空磁控溅射电源;中央空调电加热器温控;纺织机械;水晶石生产;粉末冶金机械;隧道电窑集散温控系统;彩色显像管生产设备;冶金机械设备;交直流电机拖动;石油化工机械;电压、电流、功率、灯光等无级平滑调节,恒压恒流恒功率控制等领域。
一.技术规格1.控制板电源与功耗电源:380V AC ±10% 50HZ, 要求与负载电源同相位(取线电压)功耗:5W最大外形尺寸:长×宽×高=175×150×40mm2.控制输入4~20mA DC输入, 接收阻抗120Ω(默认输入信号,输入端子C+、C-)以下三种输入定货时需说明(输入端子也是C+、C-):0~10V DC 输入, 输入电阻> 450KΩ0~5V DC 输入, 输入电阻> 450KΩ0~20mA DC 输入, 输入电阻> 450KΩ3.控制输出方式调压控制:连续调压调功控制:1、阻性过零调功;2、PWM占空比输出0~100%4.调节输出分辨率(采用十位A/D转换):调相0.1°,调功10ms规格:1组常开接点,1A 250V AC 纯阻输出端子:CN8-2、CN8-311.调功/调压切换(选件)外接开关U1端:CN9-3端子,GND端:CN9-4端子U1和GND短路:调压(出厂设置), 开路:调功12.串行状态发送(选件)电流环串行状态发送,配DDR-R串行状态接收器发送端子:SD+(CN9-1)、SD-(CN9-2)五种状态输出:运行、散热器超温、过流、缺相、控制板电源13.三相相位检测三个红色LED灯指示,自动判别相位红灯亮:相电压正常;红灯灭:相电压异常14.负载电源三相380V AC ±10% 50HZ15.负载电流容量40,80, 150, 225, 300A 400 500A AC16.风机电源电压:220V AC 电流:0.5 A以下17.工作环境和存储温度温度范围:0~40℃湿度范围:90% RH最大,无结露海拔高度:1000 m以下存储温度:-10~55℃其它要求:通风良好,不受日光直射或热辐射,无腐蚀性、可燃性气体18.安装形式和要求壁挂式,垂直安装19.绝缘电阻/介电强度绝缘电阻:模块输出端与外壳,500VDC 20MΩ最小控制板电源端与外壳,500VDC 20MΩ最小控制输入端与外壳,500VDC 20MΩ最小控制板输入端与电源端,500VDC 20MΩ最小介电强度:模块输出端与外壳之间,2000VAC 1分钟⑤DCT1功能说明A.是功能选件,若需要过流保护功能或者限流功能,都必须配DCT1(订货时声明)。
希曼顿调功器ZAC29C三相周波调功器:ZAC29C是丄业电加热的最具广泛应用三相周波过零调功器。
它采用了用希曼顿最新CS和2AC10周波控制器等三项技术专利。
PLC和仪表通用接口,・1〜20说和PWM的两种输入,PWM或周波CYC 两种输出.欧式风格的安全防尘结构.英观大方,红蓝绿色LED灯,工作状态一目J'然。
可更换的三只” 长命”固态电湍(DBC焊接型),避免J'一体化模块危险集中的腮病。
插片式散热器具有休积小.重虽轻. 散热效率比普通散热器岛3贰。
其它功能包括:内宜抑制变频湍干扰的阻容吸收湍(RC回路)•散热器超温报警输出.智能工作灯.CS系统的霍尔转速检测接口。
可用干工业的纯电阻性负戦的控制。
最重要的是:先进的周波过零输出,由于负载电流的通断是按正弦波均匀分布.女台设备运行时.负載电流随机性和叠加性.所造成的总动力负载电流相对是均衡的,它提舟了调节精度和电源利用效率避免了打表针和电力设备增容,节电效一.主雯技术指标:光隔离输入P型:脉宽调制(占空比)脉冲,周期:2秒;高电平:4\5V:低电平:1.5V:最大输入电流: <20mA4、20mA输入I型:接受阻抗〈250欧姆适配接口:日木岛电P或I型PID调节器或DCS输出接口。
启动/停止选择:外部的无电压接点开关结构:内部有三个串联SSR或二个串联SSR内部功率限制:内部电位器P1调整(岀厂不限制)限制范罔:0、100%。
60秒上电缓启动:首次上电被启动,用干降低冷态启动的平均功率。
状态指示灯:PWN信号或4、20mA输入绿色LED:运行兰灯:红色报警的LED抬示。
负载接线方式:50Hz单相或三相三角形或星形中心不接地/接地.三相全控的纯阻负载.无相序。
散热器80C超温报警输岀:常开继电器接点1A纯阻风扇工作方式:1)直通2)自动超过40C风机启动控温精度±5C 供电电源:220VAC 50HZ (380V不提供)功耗:3 W 保险:需外配0・3 A 标称电流容虽以及固态继电器电流:10A (280A-3)60A (Z100A-3) 80A (Z120A-3) 120A (Z180A-3)150A(Z220A-3初步调试:参照图接线.先用100-200W灯泡假员轨将仪表宜于动方式。
此时,负载电压应在开关电斥范用内通断。
常见故障排除:无控制信号不接负载时,R-U . S7\ T-W间三个固态继电器间的阻值.用万用表测虽分别〉500KQ・比调节器100%输岀时,用万用表测虽RP、S-V、T-W三个固态继电器间的阻值应<10KQ (以上数据仅供参考)。
,若SSR毁坏,无更换整机的必要•打开机壳,可更换爪只毁坏的SSRn紧急悄况下,两相控三相是可用的。
继电器型号,参见标牌。
希曼顿调功器ZAC28U三相调功器一. 主要技术捋标:1输入:24V/12V±10% 直流或脉冲输入隔离电压:> 2000VDC驱动电流< 30m2. 结构:内部有三个串联SSR 或二个串联SSR3. 阻容吸收器(RC 回路)O.luF 47 Q4•风扇工作方式:1)直通2)自动超过50C 风机自动启动控溫精度±5t5. 超温保护:80C 超温禁止输岀超温解除后自动复位 测温精度±5C6. 状态指示灯:绿灯亮:控制正常红灯亮:超温报警注:木装宜是利用仪表的PWM 控制信号,状 态灯闪烁属正常。
7. 超温报警输出指示:光隔离晶体管(0C 门)驱动电流:< 20mA (需外配5~2 4VDC )注:配希 曼顿XK4四路继电器8. 电流容量及固态继电器电流:40A (Z80A-3)、60A (Z100A-3) 80A (Z160A-3) 120A (Z200A-3) 1 50A (Z220A-3)。
二. 安装及使用须知:1 木电力调整湍是壁挂式,工作环境温度:0・C 〜+559,工作环境相对湿度:* 90%o 1 需垂直安装在通风良好,不受日光直射或热辐射.无腐蚀性无可燃性的环境中。
1 丄作电流>30A, SJ 采用强制风冷。
商温商湿以及海拔大于1000米,应降额使用。
1装宜过热保护后.如要再运行.需排除故障后,再送电运行。
三. 初步调试:参照图接线,先用100-200W 灯泡假负找,将仪表宜手动方式。
此时.负栽电压应在开关电斥范用内通 断。
常见故障排除:无控制信号不接员较时.R-U 、S-V 、T-W 间三个固态继电器间的阻值,用万用表测址 分别>500KQ,鬥调节湍100%输出时.用万用表测址R-U 、S-V. T7三个固态继电器间的阻值 应<10K Q (以上数据仅供参考)。
,若SSR 毁坏,无更换整机的必要•打开机壳.可更换单只毁坏的SSR 。
紧急情 况下.两相控三相是可用的。
继电器型号.参见标牌。
12V/24V 控制信号入.完全符合日木岛电的型输出仪表的标准(12V30mA )内宜抑制变频器干扰的内部1. ZAC28阻容吸收三只独立可更换的舟导热DBC 型固态电器风机自动启动温度〉50C 散热器80C 超温度报警:SSR 型号电力调整器—报警输出:光隔离0C 门晶体管负載:星型中心不接N/接N 或内/外三角形负载电110V -ZAC28 订货例:型号:ZAC28-80A含义:三相电力涮整器纯阻负载电流80A专业名词解释:PWM 输出:在固定的时间内,改变通断比例。
例:50%时.负戦电流为固定的时间内通一半断一半; CYC 输出:负载电流将按正弦波均匀分布.例:50$时.负载电流为通一个断一个。
希曼顿PAC30A 电力调整器全新希曼顿的PAC30智能调压器以令人赞叹的完美设讣开创数字调压器的新纪元。
它操作简 单,功能齐全。
独立的DBC 电力模块,易于散热和维护,并避免了危险的集中。
欧式风格的 安全防尘结构,美观大方。
红绿蓝色LED 灯,工作状态一目了然。
插片散热器的散热效率比 普通散热器散热效率高30弔。
可广泛用于工业各领域中的阻性或感性负载。
一. 主要技术指标:(有效值)•130VAC50/60 2.纯阻负载电流10A注:按实际负载电流取整选取感性60A 负载,非线性纯阻负载不推荐使用80A120A150A纯阻负戦40A 以下(含散热器. 纯阻负載60A 以下(含散热辭. 纯阻负载80A 以下(含散热器, 现场定风冷方式)风冷) 风冷) 纯阻负载120A 以下(含散热器•风冷) 纯阻负150A 以下(含散热器•风Z80A-3 Z100A-3 Z120A-3 Z180A-3 Z220A-31.4〜20mA输入:接收阻抗250 Q2.调节输出分辨力:0.2 °。
线性化精度:±0.3Y3.负载方式:50Hz三相380VAC1)星型中心不接地/外三角型移相范囤:0〜150“2)星型中心接地(定货特殊申明)移相范用:0〜170°4.LED灯显示:IN绿色灯:4〜20mA输入信号指示;RUN兰色运行灯:1)上电运行前闪烁三次(表示测试状态)2)—直亮:正常运行指示3)不亮:控制器或电源故障ALM红色报警灯:1)电源缺相:红灯闪烁2)散热器超温:红兰灯交替闪烁。
5.缓启、缓停:缓启、缓停时间均固泄为15秒。
6.外部接点:无电压接点o RUN/ST0P :开路启动运行闭合:停机MAN/AUTO:手动/自动, 闭合时:手动7.继电器报警输岀:AL2,报警接点,容疑240VAC 1A (纯阻)8.80°C超温保护:散热器大于80°C禁止输岀并报警解除:故障排除后,重新上电。
9.电流容量:每相电流40A、60A、80A。
10.电源:380VAC 1W 50HZ二.安装及使用须知:使用前请认貞•阅读本说明书,严格按要求接线使用。
本电力调整器是壁挂式,垂直安装在通风良好,不受日光直射或热辐射,无腐蚀性无可燃性的环境中。
工作电流>30A,需采用强制风冷。
高温髙湿以及海拔大于1000米,应降额使用。
装程过热保护后,如要再运行,需排除故障后,再送电运行。
在使用过程中若发生过流现象,应首先检查负载有无短路等故障。
工作环境温度:0C〜+55°C通风良好的位置。
工作环境相对湿度:90%.负载短路保护:一般按额立负载电流的1.5倍选择,外配RS0快速熔断器作为短路保护百度文库•让每个人平等地捉升口我PAC30A选型表控制信号输入:4、20mA,调压调节分辨力:1. PAC30A- 0. 2o ;三相电力调缓起、缓停时间:固定15秒;继电器报警接点输岀整器散热器80°C超温报警;外部电压限制、手动/自动、夕卜PAC部启停30A订2.负载连接方式YT-YN-三相星型中心不接N或三角形纯阻负载货例:380VAC±0% 50HZ ±5%三相纯阻负载星型中心接'380VAC±10% 50HZ3.负载电流及外形注:感性负载选取,电流等级应降额2-3倍.硅碳棒负载应降额1/2使用±5% ★不推荐使用中心接N,零线电流大40A 纯阻负载40A以下(自然散热)【60A 纯阻负载60A以下(风冷散热器)PAC3080A 纯阻负载80A以下(风冷散热器)人120A 纯阻负载120A以下(风冷散热器)150A 纯阻负载150A以下(风冷散热器)4.用户的PWM过零调功方式(控制选0件)★外部起停开关被U1代替。
可通过外部开关选择调压/调功转换★感性负载不过零调功周期2秒能选Y0 - 60]含义:【三相电力调整器- 负载星型中心接地-负载电流60A】注:感性负载选取调压器时,PAC30A电流等级应降额2-3倍使用.硅碳棒负载应降额1/2 使用因同步问题,订货时必须注明三相三线制和三相四线制(负载中心接地不接地)标准配件:10K 带刻度牌电位器一个(外部电压限制或手动)动力电源护套6个ZAC29C是工业电加热的最具广泛应用三相周波过零调功器,它采用「用金曼顿最新 CS和ZAC10周波控制器等三项技术专利。
PLC和仪农通用接口,4〜20mA和PWM的两种输入,PWM或周波CYC两种输出,欧式风格的安全防尘结构,美观人方,红蓝绿色LED灯,工作状态•目了然。
可更换的三只”长命”固态电器(DBC焊接型),避免了•体化模块危险集中的弊病。
插片式散热器具有体积小,重量轻,散热效率比普通散热器高30%。
其它功能包括:内置抑制变频器干扰的阻容吸收器(RC回路),散热器超温报警输出,智能工作灯,CS系统的霍尔转速检测接口。
可用于工业的纯电阻性负载的控制。
最重要的是:先进的周波过零输出,由于负载电流的通断是按正弦波均匀分布,多台设备运行时,负栽电流随机性和叠加性,所造成的总动力负载电流相对是均衡的,它捉高了调节精度和电源利用效率避免了打衣针和电力设备增容,节电效一・主要技术指标:光隔离输入P型:脉宽调制(占空比)脉冲,周期:2秒;高电平:4'15V:低电平:1. 5V;最大输入电流:<20mA4~20mA输入I型:接受阻抗〈250欧姆适配接口:日本岛电P或I型PID调节器或DCS输岀接口。
