单相电力调整器PAC01A说明书

PAC30A+系列智能型SCR调功调压器说明书PAC30A+系列智能型SCR调功调压器PAC30A+系列SCR调功调压器是大功率可控硅模块应用技术的新产品。

它集三相调压/调功方式为一体，具有自动判别相位、上电缓启动、缓关断、散热器超温等功能，适用于电阻性负载和感性负载。

一.产品特点本公司自主研发生产的PAC30A+系列SCR调功调压器是集合我公司多年电加热控制经验，是专为电炉设备而设计的：其调功、调压、负载中心接地、不接地，可以由客户任意设置的一款产品，从而达到了真正的智能化。

其调压（移相导通）调功（过零导通）功能的转换只需要拨一下拨码开关即可实现，非常简单，并且，调功还具有周波功能，避免电流表指针来回摆动。

此调功/调压的功能转换，主要是多台运行时，移相导通对电网有干扰，使功率因数下降，因此，必须转换成节能环保的调功模式。

其散热风冷单元采用特殊设计的插片式散热器，比普通铝型材散热器散热效率提高了30%，更利于模块的散热，从而极大的提高了模块的使用寿命。

同时，还具有模块超温报警功能，便于及时了解模块的工作状态。

本产品结构合理，保护功能完善，规格齐全，有30A 至400A的电流容量机型可供用户选择。

该产品可广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。

二.技术规格三. 安装及使用须知●使用前请认真阅读本说明书，严格按要求接线使用。

●本电压调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性、无可燃性的环境中。

●负载应无短路、局部放电打火等现象，要求绝缘良好。

●特别指出：变压器负载不能空载或轻载运行。

●散热器超温保护后，如要运行，需排除故障后，再送电运行。

四. 装箱清单表PAC30A 整机一台，10K 电位器一只，说明书1 份。

降额2-3倍使用B300S-250A 350m m×244m m×265mm MTC-300A ≤164KW B350S-320A 450m m×244m m×270mm MTC-500A ≤210KW B400S-400A 463m m×304m m×300mm MTC-600A ≤260KW B400S-600A-2 463m m×304m m×300mm MTC-800A ≤395KW六．订货说明1.SCR调功调压器电流容量选择参考●一般纯阻负载：电力调整器电流容量应大于负载最大电流。

希曼顿PAC01A电力调整器操作手册斯坦恩贝格（北京）电子有限公司Starnberg (Beijing) Electronics Co.,Ltd一．型号定义图19：PAC01A 系列产品型号定义二． 产品系列三． 主要技术参数四． LED 状态灯显示及故障判断型号纯阻负载电流（A ） 安装孔距尺寸(mm)外形图 冷却方式 PAC01A--40-- 40 160×70 见图L 自然冷却*PAC01A--60-- 60 PAC01A--80-- 80 198×70 见图MPAC01A--120--120 PAC01A--150--150260×65见图N风冷自动控制信号 4~20mA,接收阻抗500Ω~1.5K输入风机电源220V AC 50HZ 调节输出分辨力 0.1%外部电压调整 10K 带刻度盘电位器 调整范围 0～100% 。

输出报警输出 光电隔离OC 门输出，隔离电压1500V （5～24VDC 的外供电源）。

缓起、缓停起停开关控制缓启动、缓停时间均固定为15秒。

无起停开关时第一次上电自动缓启动 急停与自动缓起动 运行过程中瞬间缺相急停（〈20ms），加电后自动缓起动（三缺一相时被取消） 保护超温保护 散热器温度高于80℃禁止输出并报警, 解除:故障排除后,重新上电。

安装环境 壁挂式垂直安装、通风良好、不受日光直射或热辐射、无腐蚀性、无可燃性 高度湿度 高温高湿以及海拔大于1000米，应降额使用，环境相对湿度： 90% 使用 环境温度-10℃～+55℃感性负载必须使用外部起停开关和加热器断线报警HB 功能（如是感性负载，订货时需特别声明）状态1 蓝色灯闪3次 首次上电的测试指示 状态2 红蓝灯交替闪烁 散热器80℃超温报警状态3 红灯闪烁 选件：加热器断线报警； 电源故障(含快熔)报警状态4 蓝色灯直亮 调压方式正常运行 状态5 蓝色灯通断 调功方式正常运行（选件） 状态6 蓝灯固定频率闪 起停开关的待机态 无输出 状态7无显示，不工作无4～20mA 仪表信号PAC01A ----U01:过零调功,周期2秒 0:无1：有加热器断线报警0：无此功能负载电流负载电源和同步电压 1：110VAC±10% 50HZ ±8% 2：220VAC±10% 50HZ ±8% 3：380VAC±10% 50HZ ±8%单相电力调整器五． 接线及应用5.1 基本运行及电压限制、外部起停、XK4、及用户专用程序开关接线图20：基本运行接线图21：自动、外部起停、及用户专用程序开关接线图图22：电压限制、外部起停、及用户专用程序开关接线图注意：要求调压工作方式时，PH同步电压端必须与负载严格相位，需要什么功能再接相应配线。

CNHJST 华健科技 0577-278781699 27871698 仪表专业设计制造商

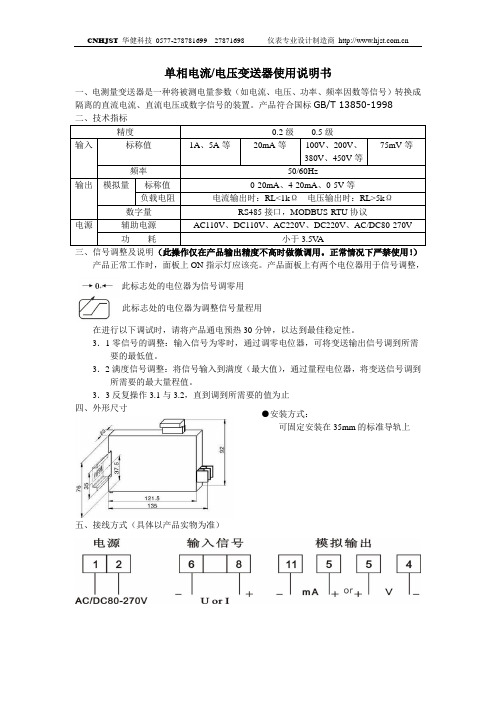

单相电流/电压变送器使用说明书
