广东省小流域设计洪水计算

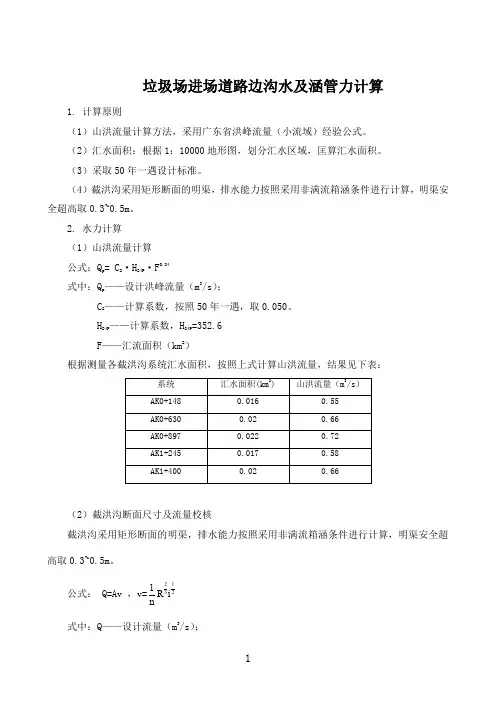

垃圾场进场道路边沟水及涵管力计算1. 计算原则（1）山洪流量计算方法，采用广东省洪峰流量（小流域）经验公式。

（2）汇水面积：根据1：10000地形图，划分汇水区域，匡算汇水面积。

（3）采取50年一遇设计标准。

（4）截洪沟采用矩形断面的明渠，排水能力按照采用非满流箱涵条件进行计算，明渠安全超高取0.3~0.5m。

2. 水力计算（1）山洪流量计算公式：Qp = C2·H24P·F0.84式中：Qp——设计洪峰流量（m3/s）；C2——计算系数，按照50年一遇，取0.050。

H 24P ——计算系数，H24P=352.6F——汇流面积（km2）根据测量各截洪沟系统汇水面积，按照上式计算山洪流量，结果见下表：系统汇水面积(km2) 山洪流量（m3/s）AK0+148 0.016 0.55AK0+630 0.02 0.66AK0+897 0.022 0.72AK1+245 0.017 0.58AK1+400 0.02 0.66（2）截洪沟断面尺寸及流量校核截洪沟采用矩形断面的明渠，排水能力按照采用非满流箱涵条件进行计算，明渠安全超高取0.3~0.5m。

公式： Q=Av ，v=2132 1R i n式中：Q——设计流量（m3/s）；A——设计过水断面面积（m2）v——设计流速（m/s）n——粗糙系数，取0.013 R——水力半径（m）i——水力坡降系统山洪流量（m3/s）截洪沟尺寸BxH（m）设计坡度过流能力（m3/s）是否满足AK0+148 0.55 DN1500 0.0015 2.27 是AK0+630 0.66 DN1500 0.0015 2.27 是AK0+897 0.72 DN1200 0.0015 1.5 是AK1+245 0.58 DN1200 0.0015 1.5 是AK1+400 0.66 DN1200 0.0015 1.5 是。

小流域设计洪水计算小流域通常是指集水面积不超过数百平方公里的小河小溪，但并无明确限制，一般认为流域面积在300～500km2以下可认为是小流域。

从水文角度看小流域具有流域汇流以坡面汇流为主、水文资料缺乏、集水面积小等特性。

小流域设计洪水计算，与大中流域相比，有许多特点，并且广泛应用于铁路、公路的小桥涵、中小型水利工程、农田、城市及厂矿排水等工程的规划设计中，因此水文学上常常作为一个专门的问题进行研究。

小流域设计洪水计算的主要特点是：（1）绝大多数小流域都没有水文站，即缺乏实测径流资料，甚至降雨资料也没有。

因此小流域设计洪水计算一般为无资料情况下的计算。

（2）小流域面积小，自然地理条件趋于单一，拟定计算方法时，允许作适当的简化，即允许作出一些概化的假定。

例如假定短历时的设计暴雨时空分布均匀。

（3）小流域分布广、数量多。

因此，所拟定的计算方法，在保持一定精度的前提下，将力求简便，一般借助水文手册即可完成。

（4）小型工程一般对洪水的调节能力较小，工程规模主要受洪峰流量控制，因此对设计洪峰流量的要求高于对洪水过程线的要求。

小流域设计洪水的计算方法较多，归纳起来主要有：推理公式法、地区经验公式法、历史洪水调查分析法和综合瞬时单位线法。

其中应用最广泛的是推理公式法和综合瞬时单位线法。

它们的思路都是以暴雨形成洪水过程的理论为基础，并按设计暴雨→设计净雨→设计洪水的顺序进行计算。

1．小流域设计暴雨的计算针对小流域水文资料缺乏的特点，设计暴雨推求常采用以下步骤：①根据省（区）水文手册（包括有关的水文图集，如《暴雨径流查算图表》）中绘制的暴雨参数等值线图，查算出统计历时的流域设计雨量，如24h设计暴雨量等；②将统计历时的设计雨量通过暴雨公式转化为任一历时的设计雨量；③按分区概化雨型或移用的暴雨典型同频率控制放大，得设计暴雨过程。

（1）统计历时的设计暴雨计算由各省区的《暴雨径流查算图表》和《水文手册》查取。

例如湖北省1985年印发的《暴雨径流查算图表》中，就提供了7d、3d、24h、6h、1h及10min的暴雨参数等值线图，C s/C v值全省统一用3.5。

小流域验证及流量计算分析xx 线小流域验证及流量计算分析xx 线广东段位于西江沿线，该流域属于西江水系。

南线方案沿途主要跨越的河流有谷圩河、蟠龙河、渌水、小河、桂河、建城河、连城河、南江、蓬远河、南山河等。

沿线水文控制的桥梁较多，因而水文调查水文分析的准确性、可靠性显得尤为重要。

为了准确分析确定桥涵的设计流量，我们做了大量的形态调查工作、搜集了地方各个时期的历史洪水资料，以及既有桥涵、水利工程的设计资料。

采用<铁道部第二勘察设计院暴雨径流计算公式>（以下简称“二院法”）、<广东省暴雨径流查算图表—推理公式法（1988年修订）>（以下简称“地方法”），以及<形态法流量计算公式>三种方法，对重要桥梁以及特征区域进行流量计算分析对比与验证。

一、计算方法简介及相关参数选取 1、“二院法”计算公式及相关参数选取铁道部第二勘察设计院法是根据我国西南地区的气候和降雨特征编制的，其根据地区前期雨情、土壤性质、流域阻力系数A 3值、流域平均坡度I 3值、流域流程长度L 3值、流域面积F 值以及流域所处地区暴雨衰减指数、暴雨强度来概化计算设计流量的方法。

主要计算公式为：10.278p p m Q F C a y = ，1p m F C a y ----其中：汇水面积产流系数设计暴雨强度径流函数相关参数选取与计算参见《桥渡水文》P86～P89页。

广东省雨量丰富，年径流系数大于0.5，属于前期大雨；根据调查该地区多为红黄色粘土以及森林型粘壤土，因此产流系数C 1取0.8~0.9；流域阻力系数A 3值根据流域植被、坡面、地貌、构槽情况而定，一般取2.0~2.5；地区暴雨衰减指数以及暴雨强度参查《广东省暴雨等值线图》计算确定；流域面积F 值根据1：50000地形图进行勾绘量取，流域平均坡度I 3值采用面积等效法加权平均计算；2、“地方法”流量计算公式及相关参数选取根据广东省水利部门提供的“《广东省暴雨径流查算图表》使用手册” ，“地方法”流量计算有综合单位线法和推理公式法两种。

广东省小流域综合治理规划编制导则（试行）广东省水利厅二○○八年五月前言改革开放以来，全省社会经济、农村城市化和城市工业化得到了快速发展，但区域和城乡经济发展不平衡，特别是广大的丘陵山区，特殊的地形地貌、地质条件、气象条件和区域生态环境，导致山洪灾害不断发生，人民生命财产安全经常受到威胁；水土流失和地质灾害未能得到全面治理，直接影响当地的农村经济发展。

我省丘陵山区山洪灾害造成的损失越来越大，仅从二十世纪九十年代以来，分别于1994年、1997年、2002年、2006年和2007年发生了五次较大的暴雨洪灾，尤其以2002年“8.6”特大洪灾和2006年“7.15”最为严重。

据《广东省山洪灾害防治规划》调查资料，以2000年底为基准年统计，小流域山洪灾害直接威胁着丘陵山区77万城镇人口、308万农村人口和固定资产达312.0亿元、年产值331.5亿元的工矿企业及固定资产投资达677.9亿元基础设施的安全，威胁人口占全省人口总数的4.5%。

因此，为全面落实国家关于建设社会主义新农村的有关政策，改善我省丘陵山区小流域内群众居住和生产生活条件，治理水土流失、地质灾害和面源污染，从根本上解决小流域的安全、生态、发展、和谐等方面存在的问题，开展小流域综合治理意义重大。

近年来，随着城市防洪和防灾减灾工程的实施，大江大河和县级以上大中城市的防洪减灾能力得到显著提高，但我省境内山地和丘陵广布，针对丘陵山区山洪及其引发的地质灾害和水土流失的防治工程还远不能满足经济社会发展的需要，缺乏较系统、完整的防治规划。

为保障丘陵山区社会经济发展成果，实现广东省2010年进入宽裕型小康社会的目标，必须以小流域为单元进行综合治理，提高防御山洪灾害和地质灾害的能力，治理水土流失，改善生产生活条件和生态环境，障农村饮用保水安全，促进当地经济发展。

2007年6月6日至9日，省委副书记、省长黄华华率领省政府办公厅、水利厅、民政厅、交通厅等有关部门负责人深入到瑶安乡察看灾情，看望群众，指导防汛抗洪、救灾和重建家园工作，期间指出：“经过多年的大规模投入建设，我省大江大河的治理已经取得显著成绩，防灾减灾能力明显提高。

广州市中心城区设计洪水计算方法的几个技术问题的探讨摘要：本文就广州市中心城区无资料地区小集雨面积设计洪水计算中的几个技术问题，提出自己的看法，如汇流参数类型的判别、城市化影响下汇流条件改变、计算方法比较及采用及广州市中心城区小集雨面积洪水模数分析等，对广州市中心城区无资料地区的设计洪水计算有一定的参考价值。

关键词：汇流参数、城市化、洪水模数Abstract: this article is the guangzhou city center no material area including small area in the calculation of the design flood several technical problems, and proposed own view, such as the confluence of discrimination, urbanization type parameters under the influence of the change, the method of calculation, the confluence conditions more and the guangzhou center city and small area flood modulus variation analysis, etc, to guangzhou city center no material areas of the design flood computation to have the certain reference value.Keywords: confluence parameters, urbanization, flood module前言广州市中心城区[1]，包括白云、荔湾、越秀、天河、黄埔、海珠和萝岗(不包原属于增城行政区)的河涌，区内规划面积为1434.7km2，主要河涌231条，总长913km，主要为穿越城区河流，而河流所在流域又往往缺乏实测水文资料，故无资料地区设计洪水计算[2]在工农业生产中具有非常重要的意义。
