金田变频器JTE320S系列应用案例-工业洗衣机

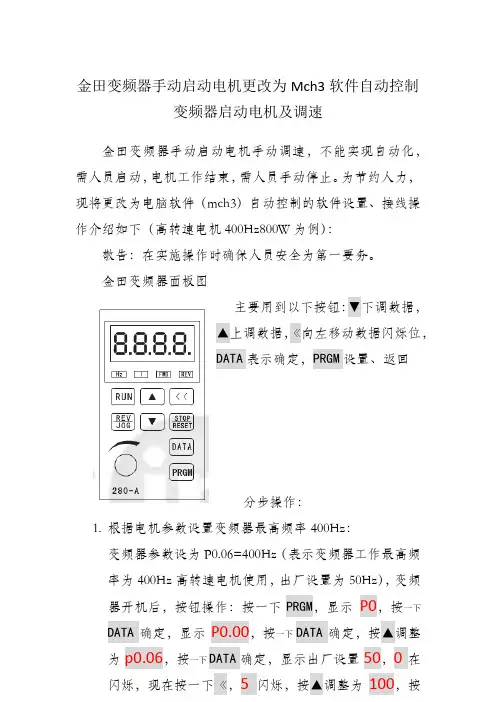

金田变频器手动启动电机更改为Mch3软件自动控制变频器启动电机及调速金田变频器手动启动电机手动调速，不能实现自动化，需人员启动，电机工作结束，需人员手动停止。

为节约人力，现将更改为电脑软件（mch3）自动控制的软件设置、接线操作介绍如下（高转速电机400Hz800W为例）：敬告：在实施操作时确保人员安全为第一要务。

金田变频器面板图主要用到以下按钮：▼下调数据，▲上调数据，《向左移动数据闪烁位，DATA表示确定，PRGM设置、返回分步操作：1.根据电机参数设置变频器最高频率400Hz：变频器参数设为P0.06=400Hz（表示变频器工作最高频率为400Hz高转速电机使用，出厂设置为50Hz），变频器开机后，按钮操作：按一下PRGM，显示P0，按一下DATA确定，显示P0.00，按一下DATA确定，按▲调整为p0.06，按一下DATA确定，显示出厂设置50，0在闪烁，现在按一下《，5闪烁，按▲调整为100，按《，1闪烁，按▲调整为400，调整结束按一下DATA确定，数据被保存，按PRGM返回，设置结束。

2.设置负载电机运行额定频率变频器参数设为P0.07=400（根据电机参数设置额定频率400Hz，出厂设置为50），设置过程比照1步骤。

3.设置外部频率控制通道为外部电压信号VI变频器参数设为P0.01=5（表示频率控制通道为外部电压信号VI，出厂设置为0面板旋钮），设置过程比照1步骤。

4.设置电机运行控制为外部端子控制（usb或者并口控制卡接在电脑通过软件控制）变频器参数设为P0.03=1（表示变频器电机启动为部端子控制，出厂设置为0表示面板控制），设置过程比照1步骤。

5.设置电机运行上限频率变频器参数设为P0.19=400（表示变频器电机上限频率400Hz，出厂设置为50），设置过程比照1步骤。

6.设置软件控制电机运行速度最大给定电压10V对应变频器最高频率变频器参数设为P 1 . 0 5=400（表示电压10V对应变频器最高频率400Hz，出厂设置为50），设置过程比照1步骤。

工业洗衣机如何利用变频器提高使用效率Newly compiled on November 23, 2020工业洗衣机如何利用变频器提高使用效率如果想要提高工业洗衣机的工作效率，绝对离不开变频器的功劳。

只有具备了高转矩、多段速、自动转差补偿以及宽电压范围等属性的洗涤变频器，才能够提供工业洗衣机更强劲的动力,更高的工作效率。

所以想要选择一款满意的工业洗衣机，就一定要先检验工业洗衣机变频器的性能。

工业洗衣机变频器海锋洗涤机械制造有限公司采购的变频器，具有着更快的动态反应。

可以有很好的性能，超强的过载能力，可以满足大容量工业洗衣机的工作需求。

而且类似的特点，还有很多。

包括高度的稳定性、可靠性、全自动化的设计，还有智能化的监控系统以及节能性的启动功能。

所谓自动化的设计，就是工业洗衣机可以通过不同方式运行模式的变频器，有效的自动完成洗涤全部的流程。

配合智能化的控制，充分的提高了稳定的性能，以及安全可靠的效果。

较高的可高性，来自于变频器本身的关键零部件的保证。

这些零件的标准优良品质，保证了变频器的可靠，同时也保证了工业洗衣机性能的稳定。

所谓节能性的启动系统，表示的是变频其本身的软实力。

上一代变频器的超大启动电流，并不能很好的保证机器，能够拥有较长的使用寿命。

但是现代化的启动设置，却稳定了这种情况。

逐步的提升电流的输出，不会对电网以及机电设备，造成严重的损坏。

就是这样的性能设置，可以很好的保证设备本身的稳定性，有效的延长了设备的使用寿命。

如果想要提高工业洗衣机的工作效率，绝对离不开变频器的功劳。

只有具备了高转矩、多段速、自动转差补偿以及宽电压范围等属性的洗涤变频器，才能够提供工业洗衣机更强劲的动力,更高的工作效率。

所以想要选择一款满意的工业洗衣机，就一定要先检验工业洗衣机变频器的性能。

工业洗衣机变频器海锋洗涤机械制造有限公司采购的变频器，具有着更快的动态反应。

可以有很好的性能，超强的过载能力，可以满足大容量工业洗衣机的工作需求。

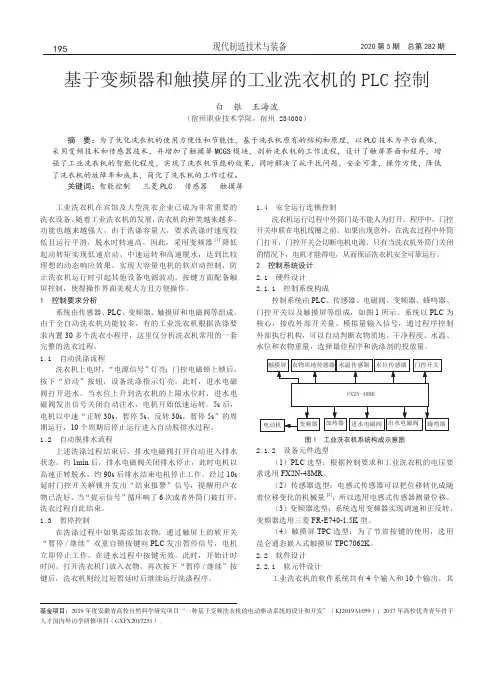

工业洗衣机在宾馆及大型洗衣企业已成为非常重要的洗衣设备。

随着工业洗衣机的发展，洗衣机的种类越来越多，功能也越来越强大。

由于洗涤容量大，要求洗涤时速度较低且运行平滑，脱水时转速高。

因此，采用变频器[1]降低起动转矩实现低速启动、中速运转和高速脱水，达到比较理想的动态响应效果。

实现大容量电机的软启动控制，防止洗衣机运行时引起其他设备电源波动。

按键方面配备触屏控制，使得操作界面美观大方且方便操作。

1　控制要求分析系统由传感器、PLC、变频器、触摸屏和电磁阀等组成。

由于全自动洗衣机功能较多，有的工业洗衣机根据洗涤要求内置30多个洗衣小程序，这里仅分析洗衣机常用的一套完整的洗衣过程。

1.1　自动洗涤流程洗衣机上电时，“电源信号”灯亮；门控电磁锁上锁后，按下“启动”按钮，设备洗涤指示灯亮。

此时，进水电磁阀打开进水。

当水位上升到洗衣机的上限水位时，进水电磁阀发出信号关闭自动注水，电机开始低速运转。

5s后，电机以中速“正转30s，暂停5s，反转30s，暂停5s”的周期运行，10个周期后停止运行进入自动脱排水过程。

1.2　自动脱排水流程上述洗涤过程结束后，排水电磁阀打开自动进入排水状态。

约1min后，排水电磁阀关闭排水停止，此时电机以高速正转脱水，约90s后排水结束电机停止工作。

经过10s 延时门控开关解锁并发出“结束报警”信号，提醒用户衣物已洗好。

当“提示信号”循环响了6次或者外筒门被打开，洗衣过程自此结束。

1.3　暂停控制在洗涤过程中如果需添加衣物，通过触屏上的软开关“暂停/继续”双重自锁按键向PLC发出暂停信号，电机立即停止工作，在进水过程中按键无效。

此时，开始计时时间。

打开洗衣机门放入衣物，再次按下“暂停/继续”按键后，洗衣机则经过短暂延时后继续运行洗涤程序。

1.4　安全运行连锁控制洗衣机运行过程中外筒门是不能人为打开。

程序中，门控开关串联在电机线圈之前。

如果出现意外，在洗衣过程中外筒门打开，门控开关会切断电机电源。

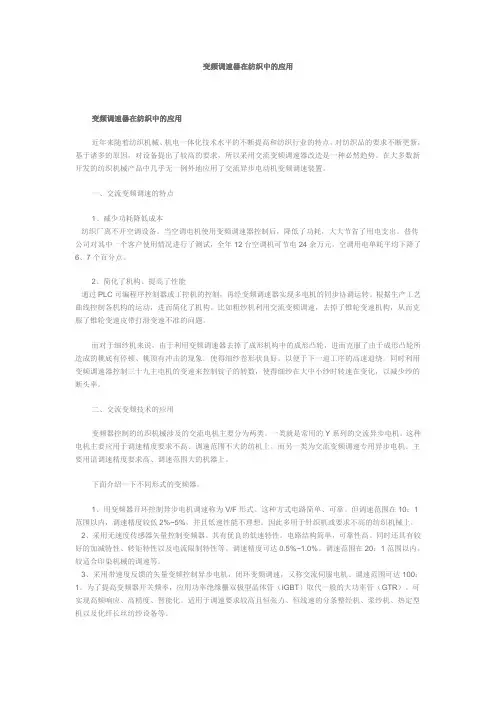

变频调速器在纺织中的应用变频调速器在纺织中的应用近年来随着纺织机械、机电一体化技术水平的不断提高和纺织行业的特点，对纺织品的要求不断更新，基于诸多的原因，对设备提出了较高的要求，所以采用交流变频调速器改造是一种必然趋势。

在大多数新开发的纺织机械产品中几乎无一例外地应用了交流异步电动机变频调速装置。

一、交流变频调速的特点1、减少功耗降低成本纺织厂离不开空调设备。

当空调电机使用变频调速器控制后，降低了功耗，大大节省了用电支出。

普传公司对其中一个客户使用情况进行了测试，全年12台空调机可节电24余万元，空调用电单耗平均下降了6、7个百分点。

2、简化了机构、提高了性能通过PLC可编程序控制器或工控机的控制，再经变频调速器实现多电机的同步协调运转。

根据生产工艺曲线控制各机构的运动，进而简化了机构。

比如粗纱机利用交流变频调速，去掉了锥轮变速机构，从而克服了锥轮变速皮带打滑变速不准的问题。

而对于细纱机来说，由于利用变频调速器去掉了成形机构中的成形凸轮，进而克服了由于成形凸轮所造成的桃底有停顿、桃顶有冲击的现象。

使得细纱卷形状良好。

以便于下一道工序的高速退绕。

同时利用变频调速器控制三十九主电机的变速来控制锭子的转数，使得细纱在大中小纱时转速在变化，以减少纱的断头率。

二、交流变频技术的应用变频器控制的纺织机械涉及的交流电机主要分为两类。

一类就是常用的Y系列的交流异步电机。

这种电机主要应用于调速精度要求不高、调速范围不大的纺机上。

而另一类为交流变频调速专用异步电机。

主要用语调速精度要求高、调速范围大的机器上。

下面介绍一下不同形式的变频器。

1、用变频器开环控制异步电机调速称为V/F形式。

这种方式电路简单、可靠。

但调速范围在10：1范围以内，调速精度较低2%~5%，并且低速性能不理想。

因此多用于针织机或要求不高的纺织机械上。

2、采用无速度传感器矢量控制变频器。

其有优良的低速特性。

电路结构简单，可靠性高。

同时还具有较好的加减特性、转矩特性以及电流限制特性等。

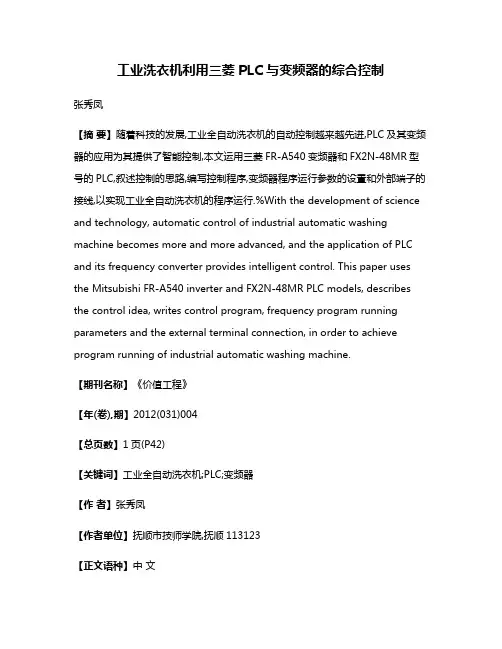

工业洗衣机利用三菱PLC与变频器的综合控制张秀凤【摘要】随着科技的发展,工业全自动洗衣机的自动控制越来越先进,PLC及其变频器的应用为其提供了智能控制,本文运用三菱FR-A540变频器和FX2N-48MR型号的PLC,叙述控制的思路,编写控制程序,变频器程序运行参数的设置和外部端子的接线,以实现工业全自动洗衣机的程序运行.%With the development of science and technology, automatic control of industrial automatic washing machine becomes more and more advanced, and the application of PLC and its frequency converter provides intelligent control. This paper uses the Mitsubishi FR-A540 inverter and FX2N-48MR PLC models, describes the control idea, writes control program, frequency program running parameters and the external terminal connection, in order to achieve program running of industrial automatic washing machine.【期刊名称】《价值工程》【年(卷),期】2012(031)004【总页数】1页(P42)【关键词】工业全自动洗衣机;PLC;变频器【作者】张秀凤【作者单位】抚顺市技师学院,抚顺113123【正文语种】中文【中图分类】TN770 引言工业洗衣机的传动系统复杂,在洗涤和脱水时电机转速相差很大，PLC的使用可以提高系统的抗干扰能力，保证系统的稳定性；变频器的使用显著提高了工业洗衣机的性能，可用一台电动机从低速到高速大范围调节，满足低速洗涤大转矩和高速脱水的要求，大量节约了水和电。

安装/调试/使用产品前敬请仔细阅读此说明书！ 注意信息产品标准规格储存及安装配线操作与显示操作范例功能参数表EMC通讯协议故障检查与排除171113242832596273（V2.09）JTE 320 seriesS 高性能矢量变频器用户手册USER MANUALJTE INVERTER序 言JTE320S系列感谢您使用本公司的高性能通用型交流变频器。

本手册提供给使用者安装、参数设定、故障诊断、排除及日常维护本变频器相关注意事项。

为了确保能够正确地安装及操作本变频器，请在装机之前详细阅读本使用手册，并妥善保存及交由该机的使用者。

如对变频器的使用存在疑难或有特殊要求，请随时联系本公司所在地区办事处或代理商，也可直接与本公司售后服务中心联系。

本手册如有变动，恕不另行通知。

第一章 注意信息..................................................................11.1 安全信息的标志及定义.........................................................112 使用范围.....................................................................113第二章 产品标准规格..................................................................721 技术规范 ..................................................................722 变频器型号说明 ............................................................82.3 机箱及键盘尺寸 2.4 额定电流输出表2.5 配件的选用第三章 储存及安装.....................................................................1231 储存...........................................................................1232 安装场所及环境...............................................................1233 安装空间及方向.........................................................第四章 配线..............................................................................1341 主回路配线图............................................................1342 接线端子图...............................................................1443 基本配线图..................................................................154.4 配线注意事项...............................................................1745 具体应用注意事项外围电气选型指导.........................................................2347 外围电气使用说明 (23)第五章 (24)............ ....... . 安装环境 (2)1.4 安装安全事项 (2)1.5 使用安全事项 (4)1.6 报废事项 (6)...... .......... ....... ..................................................................9 ..................................................................11 (11)...... ....... .... . (12)...... .......... .......... ....... ...... . (19)4.6 ...... .......操作与显示...... 5.1 操作面板说明 (24)5.2 操作流程 (25)第六章 操作范例 (28)6.1 键盘面板运行、停止，上升、下降键调速 (28)6.2 键盘面板运行、停止，键盘电位器调速 (28)6.3 外部端子运行、停止，外接电位器调速 (28)6.4 外部端子运行、停止，外部模拟电压信号调速 (28)6.5 外部端子运行、停止，外部模拟电流信号调速 (28)目 录6.6 外部端子上升、下降调速 (29)6.7 多段速设置 (29)6.8 三线制控制 (29)6.9 PID 功能 (31)第七章 功能参数表 (32)F0组 基本功能 (32)F1组 启停控制参数组 (34)F2组 电机参数组 (35)F3组 矢量控制参数组 (36)F4组 V/F 控制参数组 (37)F5组 输入端子参数组 (39)F6组 输出端子参数组 (41)F7组 人机界面参数组 (42)F8组 辅助功能参数组 (45)F9组 PID 控制组 (47)FA组 保护参数组 (49)FB组 摆频与计米参数组 (52)FC组 485通讯参数组 (53)FD组 多段速和简易PLC参数组 (54)FE组 转矩控制和优化参数组 (56)FF组 厂家参数组 (57)U0组 基本监视参数 (58)第八章 EMC (59)8.1 定义 (59)8.2 EMC 标准介绍 (59)8.3 EMC 指导 (59)第九章 通讯协议 (62)9.1 Modbus 通讯协议 (62)9.2 通讯数据地址定义 (70)第十章 故障检查与排除 (73)10.1 故障信息及排除方法 (73)10.2 常见故障及其处理方法 (76)2.1 技术规范第二章 产品标准规格项 目说 明产品系列G通用矢量型 F风机水泵型 M迷你型 Z注塑机专用型结 构防护等级IP20冷却方式强制风冷、自然冷却输入电源额定电压三相380V、单相220V、三相220V、三相480V相数及频率三相50/60Hz（参考额定电流规范）允许变动范围电压允许±20%变动率，频率允许5%Hz变化±低电压保护点低电压动作点设定在标准电压的-20%，由直流母线电压决定输出电源功率因数电容负载超前式额定容量/电流G/M系列150%一分钟，F系列120%，Z系列200%跳停电流瞬间跳脱值为额定电流的G/M系列200%，F系列150%温度保护运转80℃跳停控制与输出指标控制模式矢量控制V/F控制频率输出范围0.00～600.00Hz频率解析度键盘设定：0.01Hz，模拟量设定：0.1Hz基频0.5～600Hz能耗制动7.5KW及以下内置制动单元，M系列无制动单元直流制动加减速时间制动电压5～30%可调，允许0.5～50Hz制动，刹车0.0～25.0秒可调。

金田变频器在PLC通讯上的应用案例—JTE320、JTE320S系列
一、工作原理：
用户通过计算机或PLC实现集中控制，通过通讯协议设定PLC可控制多台变频器运行工作。

二、对变频器应用要求：
有RS485通讯接口，并支持MODBUS-RTU从站通讯协议；可同时通过PLC控制多台变频器工作，修改或读取功能码参数，读取变频器的工作状态及故障信息等。

三、调试指南：

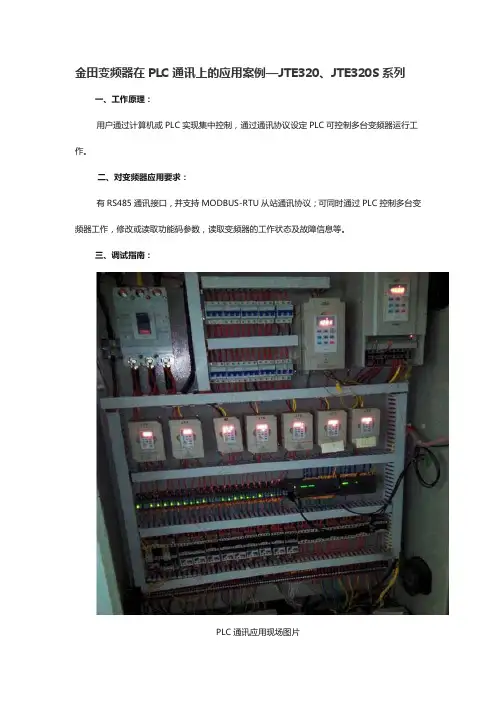

PLC通讯应用现场图片
1、参数说明：
序号参
数功能码
出
厂默认值
调试
设定值
参数补充说明
1F0-
02
02通讯命令源
2F0-
03
19主频率源X选择通讯给定
3F0-
10
5050最大频率50HZ
4F0-
12
5050上限频率50HZ
5FC-
OO
600
5
6005波特率选择
6FC-
01
00数据格式选择无校验
7FC-
02
111~249,0为广播地址
8FC-
05
3131数据传送PP05格式，标准MODBUS协议以上是第一台参数，第二台只需把FC-02设为2，第三台设为3，以此类推即可。

2、基本配线图：
四、注意事项：
1、波特率参数必须与PLC参数一致。

2、不能出现相同的广播地址。

3、动力线与信号线分开走线，以免相互干扰。

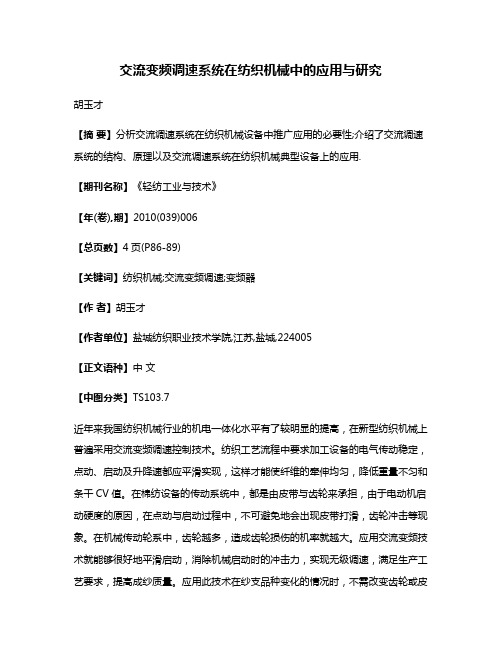

交流变频调速系统在纺织机械中的应用与研究胡玉才【摘要】分析交流调速系统在纺织机械设备中推广应用的必要性;介绍了交流调速系统的结构、原理以及交流调速系统在纺织机械典型设备上的应用.【期刊名称】《轻纺工业与技术》【年(卷),期】2010(039)006【总页数】4页(P86-89)【关键词】纺织机械;交流变频调速;变频器【作者】胡玉才【作者单位】盐城纺织职业技术学院,江苏,盐城,224005【正文语种】中文【中图分类】TS103.7近年来我国纺织机械行业的机电一体化水平有了较明显的提高，在新型纺织机械上普遍采用交流变频调速控制技术。

纺织工艺流程中要求加工设备的电气传动稳定，点动、启动及升降速都应平滑实现，这样才能使纤维的牵伸均匀，降低重量不匀和条干CV值。

在棉纺设备的传动系统中，都是由皮带与齿轮来承担，由于电动机启动硬度的原因，在点动与启动过程中，不可避免地会出现皮带打滑，齿轮冲击等现象。

在机械传动轮系中，齿轮越多，造成齿轮损伤的机率就越大。

应用交流变频技术就能够很好地平滑启动，消除机械启动时的冲击力，实现无级调速，满足生产工艺要求，提高成纱质量。

应用此技术在纱支品种变化的情况时，不需改变齿轮或皮带轮，设备工艺转速的改变只需通过变频设定就可完成。

因此，交流变频调速控制技术具有很多优点，已开始取代直流调速装置，成为现代电气传动的发展方向。

由电机学知识可知异步电动机的转速与电源频率有以下关系：式中：n—电机的转速（r/min）；p—磁极对数；s—转差率（%）；f—电源频率（Hz）。

从式（1）可以看出，改变电源频率就可以改变电机转速。

另外，根据异步电机的电动势公式知道，外加电压近似地与频率和磁通的乘积成正比。

即U∝E≈C1fφ （2）式中C1为常数。

因此有：φ∝E/f≈U/f （3）若外加电压不变，则磁通φ随频率而改变，如频率f下降，磁通φ会增加，造成磁路饱和，励磁电流增加，功率因数下降，铁心和线圈过热，显然这是不允许的。

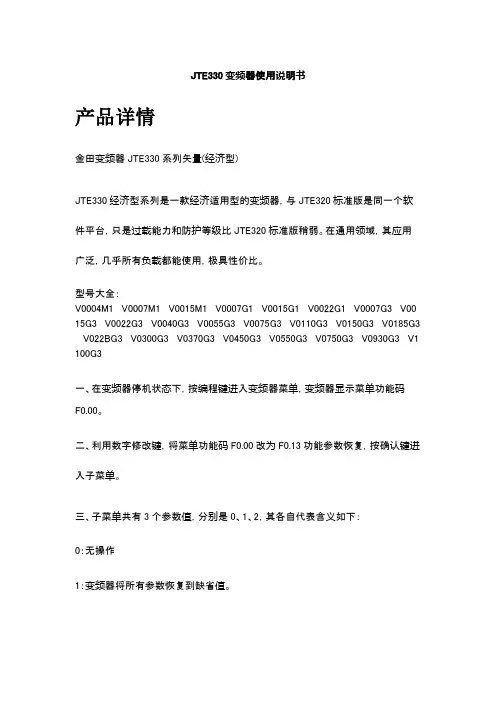

JTE330变频器使用说明书
产品详情
金田变频器JTE330系列矢量(经济型)
JTE330经济型系列是一款经济适用型的变频器，与JTE320标准版是同一个软件平台，只是过载能力和防护等级比JTE320标准版稍弱。

在通用领域，其应用广泛，几乎所有负载都能使用，极具性价比。

型号大全：
V0004M1 V0007M1 V0015M1 V0007G1 V0015G1 V0022G1 V0007G3 V00 15G3 V0022G3 V0040G3 V0055G3 V0075G3 V0110G3 V0150G3 V0185G3 V022BG3 V0300G3 V0370G3 V0450G3 V0550G3 V0750G3 V0930G3 V1 100G3
一、在变频器停机状态下，按编程键进入变频器菜单，变频器显示菜单功能码
F0.00。

二、利用数字修改键，将菜单功能码F0.00改为F0.13功能参数恢复，按确认键进入子菜单。

三、子菜单共有3个参数值，分别是0、1、2，其各自代表含义如下：
0：无操作
1：变频器将所有参数恢复到缺省值。

2：变频器清楚近期的故障档案。

该操作完成后，该功能至自动恢复到0，数据缺省值不会恢复F2组参数值。

四、利用数字修改键，将当前值修改为2，按确认键保存。

五、变频器将用户写入或修改的参数值自动恢复到缺少值（出厂值）。

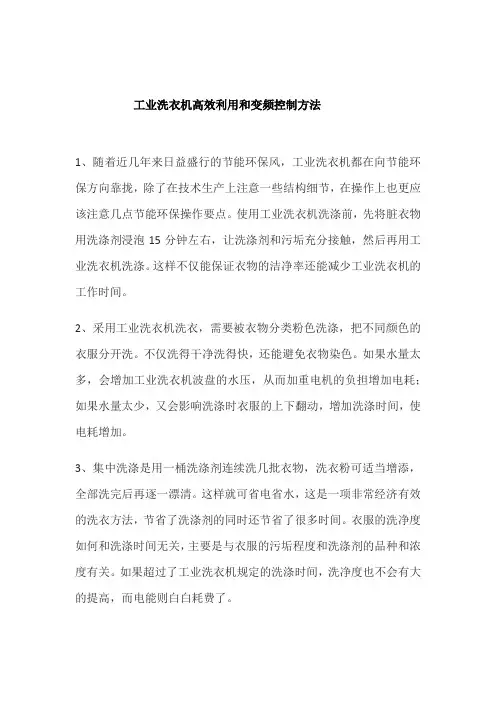

工业洗衣机高效利用和变频控制方法1、随着近几年来日益盛行的节能环保风，工业洗衣机都在向节能环保方向靠拢，除了在技术生产上注意一些结构细节，在操作上也更应该注意几点节能环保操作要点。

使用工业洗衣机洗涤前，先将脏衣物用洗涤剂浸泡15分钟左右，让洗涤剂和污垢充分接触，然后再用工业洗衣机洗涤。

这样不仅能保证衣物的洁净率还能减少工业洗衣机的工作时间。

2、采用工业洗衣机洗衣，需要被衣物分类粉色洗涤，把不同颜色的衣服分开洗。

不仅洗得干净洗得快，还能避免衣物染色。

如果水量太多，会增加工业洗衣机波盘的水压，从而加重电机的负担增加电耗；如果水量太少，又会影响洗涤时衣服的上下翻动，增加洗涤时间，使电耗增加。

3、集中洗涤是用一桶洗涤剂连续洗几批衣物，洗衣粉可适当增添，全部洗完后再逐一漂清。

这样就可省电省水，这是一项非常经济有效的洗衣方法，节省了洗涤剂的同时还节省了很多时间。

衣服的洗净度如何和洗涤时间无关，主要是与衣服的污垢程度和洗涤剂的品种和浓度有关。

如果超过了工业洗衣机规定的洗涤时间，洗净度也不会有大的提高，而电能则白白耗费了。

4、如果脏衣物很少，使用工业洗衣机就会白白浪费大量的电能，洗的太多，又会造成工业洗衣机电机的超负荷运转，损坏电机。

所以在洗涤的时候最好按照额定容量洗涤，只有这样才可以高效的使工业洗衣机发挥功效。

5、使用工业洗衣机时应该注意被洗涤衣物按照先薄后厚的顺序进行洗涤，一般质地薄软的化纤、丝绸织物，用工业洗衣机四五分钟就可洗干净，而质地较厚的棉、毛织品要十来分钟才能洗净。

装有变频电机的工业洗衣机在洗涤作业时到底可以带来哪些好处呢？1，变频电机更加节能：所有机电在电机运行中，均产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行。

高次谐波会引起电动机定子铜耗、转子铜（铝）耗、铁耗及附加损耗的增加，最为显著的是转子铜（铝）耗。

因为普通的交流异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。

变频器在纺织设备的应用浅析作者：青惠年来源：《轻纺工业与技术》 2013年第5期青惠年（南宁锦虹棉纺织有限责任公司，广西南宁５３０００１）【摘要】介绍了变频器种类和优势，分析了变频器在纺织生产各工序主机设备以及空调、冷冻和空压等辅助设备上的典型应用实例，根据变频器在纺织设备中的应用特点，阐述了变频器在纺织设备应用过程中的注意事项，并对变频器在纺织设备应用故障进行了分析。

【关键词】变频器；纺织设备；应用；故障Doi:10.3969/j.issn.2095-0101.2013.05.001中图分类号： TM921.51 文献标识码： A文章编号： 2095-0101（2013）05-00001-004近年来随着纺织机械、机电一体化技术水平的不断提高，消费者对纺织品多元化、特性化要求不断提高，基于诸多的原因，对纺织设备适应性同样提出了高要求。

交流传动与控制技术的发展，使交流调速取代直流调速已成为趋势。

在交流调速技术中，变频调速具有绝对优势，它是通过变频器来实现的，它的调速和起制动具有高效率、高功率因数和高可靠性。

特别是变频器节电效果明显，而且价格不断降低、易于实现过程自动化，深受纺织行业的青睐。

１变频器种类和优势１．１变频器种类变频器可分为如下几类。

按照主电路工作方式的不同，可以分为电压型变频器和电流型变频器；按照开关方式的不同，可以分为ＰＡＭ控制变频器、ＰＷＭ控制变频器和高载频ＰＷＭ控制变频器；按照工作原理分，可以分为Ｖ/ｆ控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

１．２变频器优势应用变频器控制电机进行传动具有以下优势：起动电流小，可减少电源设备容量，对系统及电网无冲击；起动平滑，消除机械的冲击力，保护机械设备，效率高；可以使普通异步电动机实现无级调速，调速时平滑性好，调速范围较大，精度高，相对稳定性好；变频器体积小，便于安装、调试、维修简便；易于实现过程自动化；对电机具有保护功能，降低电机的维修费用；具有显著的节电效果。

变频器和可编程逻辑控制器在纺织机械设备改造中的应用摘要随着技术的不断进步和成熟，许多高新技术产品已经面世得到了广泛的运用，变频器作为工业发展中不可缺少的设备，其性能得到了极大的优化，呈现出了丰富的功能，为工业生产提高了极大的效率。

对于纺织机械来说，变频器是十分重要的设备，其具有突出的优势，受到了广泛的运用和好评。

关键词：变频器可编程逻辑控制器纺织机械设备1 变频器的通信原理纺织机械设备能够提高生产效率，为了提升设备性能，必须从变频器和PLC两项产品入手，将其合理运用在设备中，为了充分发挥这两者的功能，必须事先对变频器有充足的了解，针对其通信原理必须准确把握，并具有实践能力。

1.1 通信原理异步半双工能够准确解释变频器的通信原理，纺织机械设备的正常运行离不开变频器和PLC，这两者的功能十分突出，扮演的角色不同作用也各不相同。

PLC是主机，而变频器则是重机，设备若需运转，必须由PLC发挥作用，负责向外界发送电码和信号，对系统进行控制，变频器则会接受电码和信号，然后进行反馈。

PLC作为主机，为了能够提高工程的控制效率，通常会配备更多的从机，同时发出电码，快速控制系统。

此时，必须确保所有从机发出的信号必须统一，不仅格式相同，并且传送的速度也需要保持一致，进而才能确保变频器能够准确同时接收到各类信号。

1.2 变频器的应用设置参数是第一项使用环节，必须保证参数符合设备需求，才能正式启动使用变频器。

变频器使用前必须对其进行安装，安装完毕后设备会自动开始进入检测环节，然后对于设备的所有参数进行呈现，并且会自动根据设备内部和外部条件选择最为合适的参数进行匹配，此时的外部环境主要依据的是PLC提供的参数。

当参数设置完成后，PLC则会开始作用，对变频器的状态进行控制，根据需求决定其启动或停止。

为了确保变频器和PLC能够匹配成功，必须确保变频器参数符合PLC提供的数据，进而才能准确掌握电机的各项性能。

参数设置是一项重要的工作，此外，设置完成后则需要负责对通信数据进行处理，建立相应的数据库。

安装/调试/使用产品前敬请仔细阅读此说明书！ 注意信息产品标准规格储存及安装配线操作与显示操作范例功能参数表EMC通讯协议故障检查与排除171113242832596273（V2.09）JTE 320 seriesS 高性能矢量变频器用户手册USER MANUALJTE INVERTER序 言JTE320S系列感谢您使用本公司的高性能通用型交流变频器。

本手册提供给使用者安装、参数设定、故障诊断、排除及日常维护本变频器相关注意事项。

为了确保能够正确地安装及操作本变频器，请在装机之前详细阅读本使用手册，并妥善保存及交由该机的使用者。

如对变频器的使用存在疑难或有特殊要求，请随时联系本公司所在地区办事处或代理商，也可直接与本公司售后服务中心联系。

本手册如有变动，恕不另行通知。

第一章 注意信息..................................................................11.1 安全信息的标志及定义.........................................................112 使用范围.....................................................................113第二章 产品标准规格..................................................................721 技术规范 ..................................................................722 变频器型号说明 ............................................................82.3 机箱及键盘尺寸 2.4 额定电流输出表2.5 配件的选用第三章 储存及安装.....................................................................1231 储存...........................................................................1232 安装场所及环境...............................................................1233 安装空间及方向.........................................................第四章 配线..............................................................................1341 主回路配线图............................................................1342 接线端子图...............................................................1443 基本配线图..................................................................154.4 配线注意事项...............................................................1745 具体应用注意事项外围电气选型指导.........................................................2347 外围电气使用说明 (23)第五章 (24)............ ....... . 安装环境 (2)1.4 安装安全事项 (2)1.5 使用安全事项 (4)1.6 报废事项 (6)...... .......... ....... ..................................................................9 ..................................................................11 (11)...... ....... .... . (12)...... .......... .......... ....... ...... . (19)4.6 ...... .......操作与显示...... 5.1 操作面板说明 (24)5.2 操作流程 (25)第六章 操作范例 (28)6.1 键盘面板运行、停止，上升、下降键调速 (28)6.2 键盘面板运行、停止，键盘电位器调速 (28)6.3 外部端子运行、停止，外接电位器调速 (28)6.4 外部端子运行、停止，外部模拟电压信号调速 (28)6.5 外部端子运行、停止，外部模拟电流信号调速 (28)目 录6.6 外部端子上升、下降调速 (29)6.7 多段速设置 (29)6.8 三线制控制 (29)6.9 PID 功能 (31)第七章 功能参数表 (32)F0组 基本功能 (32)F1组 启停控制参数组 (34)F2组 电机参数组 (35)F3组 矢量控制参数组 (36)F4组 V/F 控制参数组 (37)F5组 输入端子参数组 (39)F6组 输出端子参数组 (41)F7组 人机界面参数组 (42)F8组 辅助功能参数组 (45)F9组 PID 控制组 (47)FA组 保护参数组 (49)FB组 摆频与计米参数组 (52)FC组 485通讯参数组 (53)FD组 多段速和简易PLC参数组 (54)FE组 转矩控制和优化参数组 (56)FF组 厂家参数组 (57)U0组 基本监视参数 (58)第八章 EMC (59)8.1 定义 (59)8.2 EMC 标准介绍 (59)8.3 EMC 指导 (59)第九章 通讯协议 (62)9.1 Modbus 通讯协议 (62)9.2 通讯数据地址定义 (70)第十章 故障检查与排除 (73)10.1 故障信息及排除方法 (73)10.2 常见故障及其处理方法 (76)2.1 技术规范第二章 产品标准规格项 目说 明产品系列G通用矢量型 F风机水泵型 M迷你型 Z注塑机专用型结 构防护等级IP20冷却方式强制风冷、自然冷却输入电源额定电压三相380V、单相220V、三相220V、三相480V相数及频率三相50/60Hz（参考额定电流规范）允许变动范围电压允许±20%变动率，频率允许5%Hz变化±低电压保护点低电压动作点设定在标准电压的-20%，由直流母线电压决定输出电源功率因数电容负载超前式额定容量/电流G/M系列150%一分钟，F系列120%，Z系列200%跳停电流瞬间跳脱值为额定电流的G/M系列200%，F系列150%温度保护运转80℃跳停控制与输出指标控制模式矢量控制V/F控制频率输出范围0.00～600.00Hz频率解析度键盘设定：0.01Hz，模拟量设定：0.1Hz基频0.5～600Hz能耗制动7.5KW及以下内置制动单元，M系列无制动单元直流制动加减速时间制动电压5～30%可调，允许0.5～50Hz制动，刹车0.0～25.0秒可调。
