质量管理工具和方法第一节质量控制工具和方法一、调查表（一）定义调查表（Data-collection Form）：又称检查表、核对表、统计分析表，是用来系统地收集和积累数据，确认事实，并对数据进行粗略整理和分析的统计图表。

（二）种类在现场质量管理中，可根据收集数据的目的和数据类型等，自行设计所用的表格，常用的调查表有不合格品项目调查表、缺陷位置调查表、质量特性分布调查表、矩阵调查表。

1．不合格品项目调查表。

主要用于调查生产现场不合格品中不合格项目的频数和不合格品率，以便进一步利用排列图等分析研究。

如表10-1是某QC小组对中继线插头焊接缺陷的调查表。

2．缺陷位置调查表。

用来记录、统计、分析不同类型的外观质量缺陷所发生的部件、部位和密集程度，找出规律性，为调查或找出解决问题的方法提供依据。

图10-1是反映汽车车身喷漆质量的缺陷位置调查图表。

从图中可见，色斑发生在多处，而车门处最容易发生色斑缺陷，是应该首先采取措施的地方。

3．质量分布调查表。

质量分布调查表是使用计量值数据进行现场调查的有效工具。

它根据以往资料，将某一质量特性项目的数据分布范围分成若干区间而制成的表格，用来记录和统计每一质量特性数据落在某一区间的频数。

从表格形式看，质量分布调查表与直方图的频数分布表相似。

两者的不同之处是，质量分布调查表的区间范围是根据以往资料，首先划分区间范围，然后制成表格，以供现场调查记录数据；而频数分布表则是首先收集数据。

再适当划分区间，然后制成图表，以供分析现场质量分布状况之用。

4．矩阵调查表。

矩阵调查表是一种多因素调查表，它要求把产生问题的对应因素分别排列成行和列，在其交叉点上标出调查到的各种缺陷和问题以及数量。

（三）调查表的应用程序调查表的应用程序通常包括以下5个步骤：（1）明确收集资料的目的；（2）明确为达到目的所需的资料及所用的分析方法；（3）要根据目的不同设计调查表格式，包括：调查者、调查时间、地点和方式等项目；（4）对搜集和记录的部分资料进行预先检查，确定调查表格式设计的合理性并做出评价；（5）必要时应评审和修改调查表格式。

质量管理工具和方法分层法：是指将总体分成若干层，然后从每一层中抽取样本进行研究的方法。

这样做可以减小误差，提高样本的代表性和可靠性。

二）应用场景分层法主要应用于数据收集和分析的领域，如市场调查、质量控制和生产管理等。

例如，在某汽车生产企业中，为了控制每个车型的质量，可以将生产过程分成多个阶段，然后对每个阶段进行分层抽样，以保证每个阶段的质量都能得到有效控制。

三）应用步骤分层法的应用步骤包括以下几个方面：1）确定总体和各层的特征；2）确定分层依据和方法；3）确定每层的样本容量和抽样方法；4）进行样本调查和数据收集；5）对数据进行分析和解释；6）对结果进行评价和应用。

三、直方图（Histogram）一）定义直方图是一种用柱状图表示数据分布情况的统计图表。

它将数据按一定的区间范围进行分组，并用柱状图表示每个区间内数据的频数或频率，以便更直观地展示数据的分布情况。

二）应用场景直方图主要应用于数据分析和质量管理的领域，如生产过程控制、产品质量检验和市场调查等。

例如，在某电子产品生产企业中，为了控制产品的合格率，可以通过制作直方图来分析各个工序的质量状况，找出问题所在，以便及时采取措施进行改进。

三）制作步骤制作直方图的步骤包括以下几个方面：1）确定数据的范围和区间；2）统计每个区间内数据的频数或频率；3）绘制柱状图，将每个区间的频数或频率表示为柱状图的高度；4）添加坐标轴和标签，以便更好地理解图表意义；5）对图表进行分析和解释，找出问题所在并采取措施进行改进。

我们知道，质量波动的原因多种多样，因此收集到的质量数据和意见往往具有综合性。

为了真实反映产品质量波动的原因和规律，必须对数据和意见进行适当的归类和整理，这就是分层法。

分层法是按照一定标志，对大量有关某一特定主题的数据和意见进行归类、整理和汇总的方法。

分层的目的是把杂乱无章的数据和意见加以归类汇总，使之更能确切地反映客观事实。

同一层次内的数据波动尽可能小，层与层之间的差别尽可能大，才能达到归类汇总的目的。

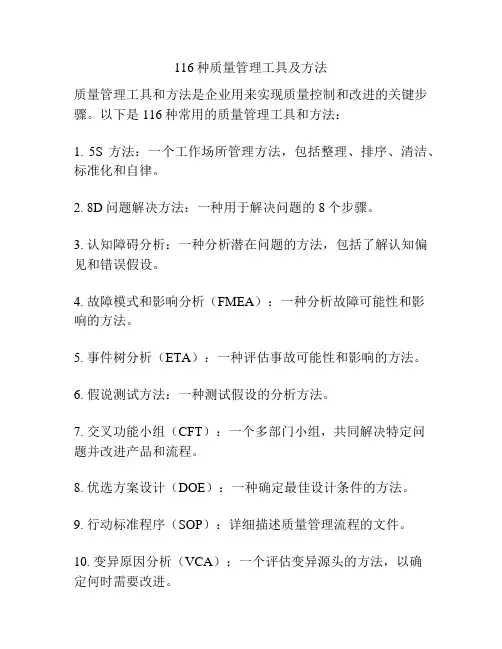

116种质量管理工具及方法质量管理工具和方法是企业用来实现质量控制和改进的关键步骤。

以下是116种常用的质量管理工具和方法：1. 5S方法：一个工作场所管理方法，包括整理、排序、清洁、标准化和自律。

2. 8D问题解决方法：一种用于解决问题的8个步骤。

3. 认知障碍分析：一种分析潜在问题的方法，包括了解认知偏见和错误假设。

4. 故障模式和影响分析（FMEA）：一种分析故障可能性和影响的方法。

5. 事件树分析（ETA）：一种评估事故可能性和影响的方法。

6. 假说测试方法：一种测试假设的分析方法。

7. 交叉功能小组（CFT）：一个多部门小组，共同解决特定问题并改进产品和流程。

8. 优选方案设计（DOE）：一种确定最佳设计条件的方法。

9. 行动标准程序（SOP）：详细描述质量管理流程的文件。

10. 变异原因分析（VCA）：一个评估变异源头的方法，以确定何时需要改进。

11. 变异量图（VV）：一种可视化过程变化的方法。

12. 直方图：一种统计工具，用来描述数据集的分布。

13. 测量系统分析（MSA）：一种确定公差和测量误差的方法。

14. 模型制图（MAC）：一种可视化流程的方法，可以确定流程中的排队和延迟。

15. 多变量七步法（MVA）：一种找出多种因素对质量的影响的方法。

16. 多变量实验设计（MVE）：一种多因素实验设计，可以确定最佳工艺参数。

17. 蒙特卡洛模拟：一种使用随机抽样来预测结果的工具。

18. 核心分析：描述特定问题的核心因素。

19. 非对称图：一种显示过程变异度的方法。

20. 一致化制图（UC）：一种用于维护一致质量的方法。

21. 交互式问题解决（IPS）：一个用于确定问题原因和解决方案的方法。

22. 熔断分析：一种通过模拟故障来识别问题的方法。

23. 简单随机抽样：一种从大型数据集中随机选择样本的方法。

24. 准确性对比分析（ACA）：一种用于比较测试结果的方法。

25. 甘特图：一种图表，用于展示时间表和计划的进展情况。

质量管理工具和方法第一节质量控制工具和方法一、调查表（一）定义调查表（Data-collection Form）：又称检查表、核对表、统计分析表，是用来系统地收集和积累数据，确认事实，并对数据进行粗略整理和分析的统计图表。

（二）种类在现场质量管理中，可根据收集数据的目的和数据类型等，自行设计所用的表格，常用的调查表有不合格品项目调查表、缺陷位置调查表、质量特性分布调查表、矩阵调查表。

1．不合格品项目调查表。

主要用于调查生产现场不合格品中不合格项目的频数和不合格品率，以便进一步利用排列图等分析研究。

如表10-1是某QC小组对中继线插头焊接缺陷的调查表。

2．缺陷位置调查表。

用来记录、统计、分析不同类型的外观质量缺陷所发生的部件、部位和密集程度，找出规律性，为调查或找出解决问题的方法提供依据。

图10-1是反映汽车车身喷漆质量的缺陷位置调查图表。

从图中可见，色斑发生在多处，而车门处最容易发生色斑缺陷，是应该首先采取措施的地方。

3．质量分布调查表。

质量分布调查表是使用计量值数据进行现场调查的有效工具。

它根据以往资料，将某一质量特性项目的数据分布范围分成若干区间而制成的表格，用来记录和统计每一质量特性数据落在某一区间的频数。

从表格形式看，质量分布调查表与直方图的频数分布表相似。

两者的不同之处是，质量分布调查表的区间范围是根据以往资料，首先划分区间范围，然后制成表格，以供现场调查记录数据；而频数分布表则是首先收集数据。

再适当划分区间，然后制成图表，以供分析现场质量分布状况之用。

4．矩阵调查表。

矩阵调查表是一种多因素调查表，它要求把产生问题的对应因素分别排列成行和列，在其交叉点上标出调查到的各种缺陷和问题以及数量。

（三）调查表的应用程序调查表的应用程序通常包括以下5个步骤：（1）明确收集资料的目的；（2）明确为达到目的所需的资料及所用的分析方法；（3）要根据目的不同设计调查表格式，包括：调查者、调查时间、地点和方式等项目；（4）对搜集和记录的部分资料进行预先检查，确定调查表格式设计的合理性并做出评价；（5）必要时应评审和修改调查表格式。
