CSFB时延优化方法

CSFB质量优化研究CSFB是Circuit Switched Fallback的缩写，是LTE（Long Term Evolution，即4G 移动通信技术）网络中一种用于语音通信的技术。

在LTE网络中，数据通信采用的是Packet Switched技术，而语音通信则使用CSFB技术。

CSFB技术的原理是当用户需要进行语音通话时，LTE网络会将用户从LTE网络切换到2G或3G网络，完成语音通信后再切换回LTE网络。

CSFB技术存在一些问题，例如切换时间长、通话中断等。

为了解决这些问题，需要对CSFB技术进行质量优化研究。

我们需要对CSFB切换时间进行优化。

切换时间长是由于LTE到2G/3G网络的切换过程比较复杂所致。

在CSFB切换过程中，需要完成LTE网络到2G/3G网络的切换准备工作、向2G/3G网络发起注册请求等。

可以通过优化这些过程来减少切换时间。

可以通过提前预测用户可能进行语音通话的时刻，提前启动切换过程，从而减少切换时间。

我们需要解决CSFB切换过程中通话中断的问题。

根据CSFB技术的原理，用户在进行语音通话时，需要切换到2G/3G网络进行通信。

这个过程中存在一个切换的缺口，可能导致通话中断或质量下降。

为了解决这个问题，可以采用更加智能的切换策略，提前预测用户可能进行语音通话的时刻，并在切换之前进行缓冲和预处理，以减少通话中断的影响。

CSFB技术还存在着对网络资源的浪费问题。

在用户进行语音通话时，需要占用2G/3G 网络的资源，这些资源本应该用于数据通信。

我们需要研究如何更好地利用网络资源，提高网络的资源利用率。

可以通过智能的资源调度算法，将2G/3G网络的资源优先分配给那些真正需要进行语音通话的用户，从而提高网络资源的利用效率。

CSFB质量优化研究是对CSFB技术进行改进和优化，以解决CSFB切换时间长、通话中断和网络资源浪费等问题。

通过研究和应用优化算法和策略，可以提高CSFB技术的质量，并提升用户的通信体验。

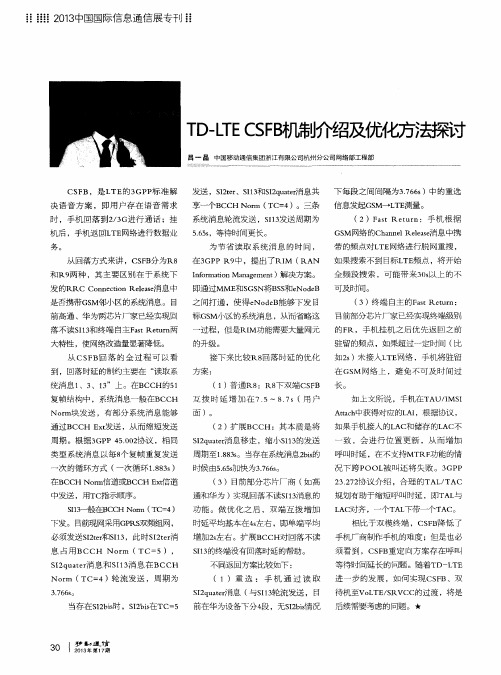

TD-LTE网络CSFB时延迟优化方向研究摘要：针对LTE 网络CSFB 语音回落时延长的问题，采用诸多创新性的优化手段，从信令流程分析、网络功能特性、网络参数配置、邻区关系等角度进行优化，最终成功大幅降低 CSFB 时延，提升了用户感知。

关键词：CSFB；LTE；接入时延；网络优化引言在 TD-LTE 网络建设初期，出于对 CS 投资的保护，结合 TD-LTE 网络的部署策略，话音业务利用成熟的 2G/3G 网络，而 TD-LTE 网络仅处理数据业务（包括 IMS 数据业务）。

这种情况下，采用 CSFB（Circuit Switched Fallback，电路域回落（话音回落））技术，即 TD-LTE 覆盖下的 UE 在处理话音业务时，终端先回退到 CS（电路域）网络，在 CS 网络处理话音业务；这样就实现了使用现有的 CS 域设备来为 TD-LTE 网络中的用户提供传统的话音业务的目的。

同时 CSFB的使用是有前提条件的，那就是只有在 TD-LTE 与2G/3G 的重叠覆盖区域，并且用户具有 CSFB功能的时候，才能使用电路域回落。

鉴于现网 2G 网络覆盖率较 3G 网络更为成熟，重叠覆盖区域更广泛，同时为降低方案实施代价，避免现网改造，因此现网 CSFB 策略采用回落到 2G 小区。

因为TD-LTE终端使用CSFB方式进行话音业务时需从 TD-LTE 回落到 2G，涉及大量的信令交互与判决，目前存在的主要问题为时延较长，优化前东莞TD-LTE 网络 CSFB 时延为 11.08 s，时延较长，影响客户感知，因此需要进行流程研究与参数优化以缩短时延，提升感知。

一、CSFB 方案及流程介绍CSFB 是指 TD-LTE 多模单待终端的话音业务通过 2G/3G 提供，TD-LTE 只负责数据业务；CSFB 终端只能工作在一个网络下，优选 TD-LTE驻留，在有话音业务需求时，网络辅助其回落 2G/3G建立通话，通话结束后再重选返回 TD-LTE 驻留。

CSFB优化指导书CSFB优化指导书1. 背景概述LTE系统核心网只提供基于因特网协议（Internet Protocol）的分组交换业务，在2G/3G通信领域广泛应用的电路交换业务无法直接在LTE系统实现。

然而对于当前已经具有大规模部署的2G/3G网络的运营商而言，他们希望尽量保护其现有网络的投资，另一方面也需要考虑现有用户对电路交换业务的需求，因此希望支持电路交换业务的LTE多模终端接入到LTE系统后也能发起或接收电路交换业务。

目前针对这一问题有两种解决机制，一种叫做电路交换回退（CS Fallback，Circuit Switch Fallback）技术，另一种称为单一无线语音呼叫连续性（SRVCC，Single Radio Voice Call Continuuty）技术。

CS Fallback的本质是驻留在LTE网络的多模终端需要建立CS域的会话时，网络将UE回退到2G/3G的CS域网络中。

在整个话音通话阶段，UE总是位于CS 域网络。

当话音业务结束后，UE才能返回到LTE网络中。

LTE系统部署了IP多媒体子系统（IMS，IP Multimedia Subsystem）后可以实现基于IP传输的话音业务（Voice over IP），从而实现通过LTE系统传输话音业务的目的。

与CS Falllback技术相比，用户发起基于IP的话音业务时可以继续驻留在LTE系统中，而不用强制回退到CS域网络。

当UE发生移动，需要切换到2G/3G网络时，SRVCC机制则可以保证电路交换业务的连续性。

本文主要介绍CS Fallback的技术原理及优化建议。

2. CSFB基本原理2G/3G移动通信系统主要包括GSM、TD-SCDMA、WCDMA以及 cdma2000系统。

目前CS Fallback技术可以支持驻留在LTE系统的多模终端回退到上述所有2G/3G 系统的CS域的功能。

要实现这一目的必须要求终端具备支持CS Fallback的能力，另外还要求LTE系统无线覆盖必须要与回退系统有覆盖重叠。

优化RIM命中率缩短CSFB的时延在LTE网络中，RIM（Relay Node in MBMS）和CSFB（Circuit Switched Fallback）技术是两个常用的技术，它们在提高网络效率和用户体验方面起着重要作用。

RIM是在LTE网络中实现MBMS（Multimedia Broadcast Multicast Service）服务的一种技术，而CSFB是在LTE网络中实现GSM/UMTS语音业务的一种技术。

本文将从优化RIM命中率和缩短CSFB的时延两个方面进行探讨。

1. 优化RIM命中率RIM技术是通过关联eNB（Evolved Node B）和RN（Relay Node）来实现MBMS业务的。

在RIM技术中，信令和用户数据分别经由eNB和RN进行传输，如图1所示。

image1image1图1 LTE网络中RIM技术通信模型RIM技术在同一频率上复用资源进行MBMS业务的传输，因此需要进行状态转移和状态同步，及时获取设备状态信息实现MBMS业务的快速响应。

而RIM命中率与这些状态的准确性和及时性密切相关。

为了优化RIM命中率，可以从以下方面入手：1.1 增加RIM命中率统计的精确度这一方面的优化是通过提高设备状态的实时准确性实现的。

可以采取以下措施：•增加设备的监控指标，包括信道质量、信道使用率、干扰等信息。

•提高设备采样间隔时间。

1.2 引入机器学习算法机器学习算法可以通过数据挖掘发现隐含的关系，从而预测设备状态，从而优化RIM命中率。

可以建立设备状态预测模型，从而提高命中率的准确性。

模型建立时需要考虑以下因素：•设备状态的预测精度•预测周期与实际周期的误差•模型训练与测试时间的消耗2. 缩短CSFB的时延CSFB技术是为了使LTE/3GPP系统可以支持传统语音业务而引入的一种技术，所以至关重要。

目前，CSFB技术主要包括以下两种类型：•CSFB类型1：UE（User Equipment）到LTE网，然后通过SGs接口转到MSC（Mobile Switching Center）。

CSFB时延优化——BSC参数MSC_Release1. CSFB时延优化目前的CSFB回落过程中，呼叫时延主要有以下几个过程产生：✓4G网络的接入、重定向环节。

由于4G网络的控制面时延较小，因此此环节时延较短，通常只有100多毫秒，不同区域的差距亦很小，时延差在10~20ms之内，优化的余地较小。

✓从4G重定向回2G的过程。

在此过程中，UE脱离4G网络，在2G网络内执行小区重选过程，选定合适的小区进行驻留。

此过程通常在2秒之内，不同区域的差异在100~200ms之内，有一定的优化余地。

对跨TAC/LAC回落的情况，还需要增加LAU的1~2秒时延✓2G网络呼叫接续阶段。

此过程完全受2G网络的控制，与2G网络的呼叫控制有关。

在此过程中，各区域的时延差异较大，最大可达1秒左右，主要受鉴权方式、主被叫是否并行处理等因素的影响，此阶段优化的余地较大。

为此我们对比了崇明与其他三个区域2G网呼叫的时延。

崇明区域2G网络是我们诺基亚自己的，其他三个区域的2G网络都是阿朗的。

2. 2G网络呼叫信令差异诺基亚LTE网络4个区域内，崇明区域的呼叫时延相对其他几个区域要长，通过对比呼叫流程中各个过程，目前从信令方面发现崇明的区域的鉴权过程要比其他区域长一些。

通过了解，主要是因为鉴权方式的不同所导致的。

崇明区域和其他区域使用不同的鉴权方式：崇明区域使用五元组鉴权其他区域使用三元组鉴权由于鉴权使用不同的方式，崇明区域的鉴权请求消息要是其他区域的大，在无线上不能放在1个无线帧内发送，必须用到2个无线帧，这就导致了额外的1个无线帧的时延235ms 。

通过咨询相关人员和核心网工程师，我们了解到，终端上报的classmark 影响到核心网对鉴权方式的选择。

如果终端支持Rlease99之后的协议，则核心网就使用五元组进行鉴权，否则的话，核心网使用三元组进行鉴权。

崇明区域终端上报c l a s s m a r k其他区域终端上报c l a s s m a r k在不同区域，终端上报不同的classmark 是受无线广播消息3中的MSCR （MSC Release ）影响的，如果小区广播的MSCR 为1（MSC is Release '99 onwards ），表示交换机为3G MSC ，则终端上报的classmark 就支持3G 协议，否则只支持2G 协议。

【大神放招】CSFB被叫寻呼成功率指标提升(2)——优化措施在上一期里几位大神对CSFB被叫寻呼成功率指标的原因讨论的如火如荼热火朝天啊，这一期内容小编就将最精华部分CSFB被叫寻呼成功率指标提升的措施将大神们讨论的结果做一个总结。

CSFB被叫寻呼过程的优化措施主要包括三类：覆盖优化、参数优化和功率优化。

大神们说了覆盖优化主要以建设基站、天馈调整为主，都是说烂了的东西，这里小编就不耽误大家的时间了，好，我们只总结精华中的精华：参数优化与功率优化。

艾老湿没说话，仿佛在思考，丁老板开了个头：“首先来说一下参数优化，CSFB中的参数优化尤为重要的是重选参数优化，重选参数优化首先要设置合理的小区重选优先级，异频重选优先级指示未配置在空闲态频繁重选可能会导致UE错过eNODEB的寻呼，从而影响寻呼成功率。

其次，还要规避跟踪区（TA）边界频繁的TAU更新，因为在TAU更新过程中，UE 无法正常监听系统下发的paging消息，TA边界频繁重选会严重影响CSFB寻呼成功率。

”艾老湿激动了：我之前做过一个项目，通过调整Qhyst进行CSFB寻呼性能的优化。

那个项目的LTE网络不同频段的重选优先级都配置为7，空闲态重选判决按R原则判断，也就是Rn＞Rs。

（小编科普：小区重选的R准则计算公式如下：服务小区的信号质量等级R_s＝Qmeas,s＋Qhyst邻区的信号质量等级R_n＝Qmeas,n-CellQoffset其中，Qmeas,s为UE测量的服务小区的RSRP值，单位为dBm；Qhyst 为eNODEB侧配置的服务小区的重选迟滞值，单位为dB；Qmeas,n为UE测量的邻区的RSRP 值，单位为dBm；CellQoffset为eNODEB侧配置的邻区偏置值，单位为dB。

根据小区重选R准则，在小区重选时间内，邻区的信号质量等级一直高于当前服务小区信号质量等级；UE在当前服务小区驻留超过1秒，当上述条件满足时，将会触发UE重选到新的小区。

CSFB日常关键指标优化手册XX移动华为ZIYGS6目录1寻呼流程概述 (5)1.1寻呼概念 (5)1.2寻呼流程 (5)1.2.1普通寻呼 (5)1.2.2预寻呼 (6)1.3ZIYGS6 CSMT寻呼评估 (7)1.3.1局点信息 (7)1.3.2CSMT寻呼成功率评估 (8)1.4寻呼失败原因分析 (8)1.5寻呼失败原因详细分析 (9)1.5.1SGsAP_UEUnreach (9)1.5.2Timeout (10)1.5.3Timeout（Normal location update） (11)1.5.4SGsAP_PagRej(IMSI Detached) (11)1.5.5SGsAP_PagRej(Mobile terminating CS fallback call rejected by the user) (12)1.5.6寻呼冲突（mobile originating call） (12)1.5.7寻呼时延分析 (13)1.6数据配置 (13)1.6.1增加/删除/修改/查询寻呼控制信息 (13)1.6.2寻呼涉及相关优化软参 (14)1.7ZIYGS6寻呼可优化点分析 (16)1.7.1寻呼策略调整： (16)1.7.2寻呼与位置更新冲突优化软参 (17)1.7.3无线侧调大用户在线定时器： (17)1.7.4MME侧定时器分析 (18)2CSMT呼叫回落流程概述 (19)2.1CSMT呼叫回落概念 (19)2.2CSMT呼叫回落流程 (19)2.2.1连接态用户回落到GU进行MT业务——不支持PS HO (19)2.2.2连接态用户回落到GU进行MT业务——支持PS HO (21)2.2.3空闲态用户回落到GU进行MT业务 (22)2.3ZIYGS6 CSMT呼叫回落评估 (23)2.3.1局点信息 (23)2.3.2CSMT呼叫回落成功率统计 (23)2.3.3呼叫回落失败 (24)2.3.4呼叫回落时发起2G位置更新 (25)2.3.5呼叫回落时发起3G位置更新 (27)2.4呼叫回落数据配置 (28)2.4.1呼叫回落定时器（Ts14） (28)2.4.2呼叫回落时延 (28)3CSFB呼叫时延概述 (30)3.1CSFB端到端呼叫流程 (30)3.1.1CSMO呼叫时延 (30)3.1.2CSMT呼叫时延 (31)3.2局点信息 (31)3.2.1CSFB时延统计 (32)3.3CSMO回落时延评估与优化建议（T1） (32)3.3.1CSMO回落时延评估 (32)3.3.2CSMO回落时延优化建议 (32)3.4CSMO接续时延评估与优化建议（T2） (33)3.4.1CSMO接续时延评估 (33)3.4.2CSMO T2接续时延优化建议 (36)3.5CSMT寻呼时延评估与优化建议（T3） (36)3.5.1CSMT寻呼时延评估 (36)3.5.2CSMT T3接续时延优化建议 (38)3.6CSMT回落时延评估与优化建议（T4） (38)3.6.1CSMT回落时延评估 (38)3.6.2CSMT T4回落时延优化建议 (39)3.7CSMT接续时延评估与优化建议（T5） (39)3.7.1CSMT呼叫时延评估 (39)3.7.2CSMT T5回落时延优化建议 (40)1 寻呼流程概述1.1 寻呼概念寻呼是指MSC Server根据移动终端注册的位置区/服务区，向位置区/服务区内的所有小区发送寻呼控制消息的过程。
