EDA简易电子琴设计
- 格式:docx
- 大小:949.63 KB
- 文档页数:15
EDA上机实验报告简易电子琴学院:电子工程学院班级:020831简易电子琴1.系统原理框图扬声器在不同频率的信号驱动下将发出不同的声音。
本实验是利用实验板上的8个按键产生不同的音阶信号,按键不同时,不同的音阶信号产生不同的频率信号去驱动扬声器,从而实现电子琴的功能。
根据音乐理论,每个8度音之间可分为12个半音,每个半音之间的频率相差(0599.1212 Hz )。
若C 调第一个音名的频率为261.63Hz ,则各音名与频率以及2MHz 时钟的分频系数的关系如表所示。
表1—1音名与频率以及2MHz 时钟的分频系数的关系器产生按键编码信号;时钟分频器产生不同的分频系数,将输入时钟频率分频至各音名对应的频率值,从而驱动扬声器发出该频率的声音。
键盘输入扬声器2MHz 时钟输入图1—2 简易电子琴的系统框图图1—3为实现简易电子琴的顶层原理图。
其中,KEYBOARD 模块实现对键盘的编码,K[7..0]为键盘输入,SEL[2..0]为3位二进制编码输出,EN 为使能输出信号(高电平有效);M_FREQ 模块实现分频功能,CLK 为时钟输入,当SEL[2..0]编码输入不同,且EN 输入为高电平时,分频器产生不同的频率值,当SPK 输出为1时扬声器响,否则静音。
图1—3实现简易电子琴的顶层原理图2.模块设计①键盘编码器VHDL描述文件keyboard.vhd如下:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity keyboard isport(k: in std_logic_vector(7 downto 0); --8位键盘输入sel: out std_logic_vector(2 downto 0); --3位键盘编码输出en: out std_logic ---使能输出);end keyboard;architecture arc_keyboard of keyboard isbeginprocess(k)begincase k iswhen"11111110"=>sel<="001"; --按键,产生编码en<='1';when"11111101"=>sel<="010";en<='1';when"11111011"=>sel<="011";en<='1';when"11110111"=>sel<="100";en<='1';when"11101111"=>sel<="101";en<='1';when"11011111"=>sel<="110";en<='1';when"10111111"=>sel<="111";en<='1';when"01111110"=>sel<="000";en<='1';when others=> sel<="000";en<='0';end case;end process;end arc_keyboard;②时钟分频器VHDL描述文件m_freq,vhd如下:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity m_freq isport(clk,en:in std_logic;sel: in std_logic_vector(2downto 0); --3位键盘编码输入spk: out std_logic --扬声器控制信号输出);end m_freq;architecture arc_m_freq of m_freq issignal count_ld,count:std_logic_vector(12 downto 0);beginprocess(sel)begincase sel iswhen "000" => count_ld <= "0111011101110"; --3822when "001" => count_ld <= "1110111011011"; --7643when "010" => count_ld <= "1101001010101"; --6809when "011" => count_ld <= "1011110110010"; --6066when "100" => count_ld <= "1011001011101"; --5725when "101" => count_ld <= "1001111101101"; --5101when "110" => count_ld <= "1000111000000"; --4544when "111" => count_ld <= "0111111010000"; --4048when others => count_ld <= "0111011101110"; --3822end case;end process;processbeginwait until clk'event and clk='1'; --计数器同步清零if en='0' thencount<=(others=>'0');spk<='1'; --当计数值小于count_ld/2时,spk=’1’,且加1计数elsif count<('0'&count_ld(12 downto 1)) thencount<=count+1;spk<='1';--当计数值大于count_ld/2且小于count_ld时,spk=’0’,且加1计数elsif count<count_ld thencount<=count+1;spk<='0';--当计数值小于count_ld时,计数器清零,spk=’1’else count<=(others=>'0');spk<='1';end if;end process;end arc_m_freq;3.原理图和波形仿真图①键盘编码器的.bsf图:②时钟分频器的.bsf图:③简易电子琴的顶层原理图.bdf:⑤波形仿真图:⑴按键编码为’11111110’时波形图:⑵按键编码为’11111101’时波形图:⑶按键编码为’01111111’时波形图:其它的波形图也和这差不多,只要分别改变k[7]到k[0]的高低电平达到和编码的高低电平相同,然后仿真再看波形图。
eda课程设计简易电子琴一、课程目标知识目标:1. 让学生了解EDA(电子设计自动化)的基本概念,掌握简易电子琴的设计原理;2. 使学生掌握电子琴电路的组成、工作原理和编程方法;3. 帮助学生理解电子琴音调、音量调节的电路实现方式。
技能目标:1. 培养学生运用EDA工具进行电路设计和编程的能力;2. 提高学生动手实践、团队合作和问题解决的能力;3. 让学生学会使用电子琴演奏简单曲目,培养音乐素养。
情感态度价值观目标:1. 激发学生对电子设计的兴趣和热情,培养创新精神和实践能力;2. 培养学生严谨、认真、负责的学习态度,养成良好的学习习惯;3. 引导学生关注科技发展,认识电子技术在生活中的应用,增强社会责任感。
课程性质:本课程为实践性较强的课程,结合理论知识,注重培养学生的动手能力和创新能力。
学生特点:学生处于初中阶段,具有一定的物理、数学基础,对新鲜事物充满好奇心,但可能缺乏实际操作经验。
教学要求:结合学生特点,采用任务驱动法,引导学生主动探究、实践,注重理论与实践相结合,提高学生的综合能力。
在教学过程中,将课程目标分解为具体的学习成果,以便进行教学设计和评估。
二、教学内容1. 理论知识:- 电子元件基本原理:电阻、电容、二极管、三极管等;- 电子琴工作原理:振荡器、分频器、放大器、键盘扫描电路等;- EDA软件使用:原理图绘制、PCB设计、仿真测试等。
2. 实践操作:- 简易电子琴电路搭建:指导学生动手搭建电子琴电路;- EDA软件操作:教授学生使用EDA软件进行原理图绘制和PCB设计;- 编程与调试:教授学生编程方法,对电子琴进行调试。
3. 教学大纲:- 第一周:电子元件基本原理学习;- 第二周:电子琴工作原理学习;- 第三周:EDA软件使用教学;- 第四周:简易电子琴电路搭建与调试;- 第五周:总结与展示,学生进行作品展示,分享心得。
4. 教材章节:- 《电子技术基础》中关于电子元件、电路原理的相关章节;- 《电子设计自动化》中关于EDA软件使用的相关章节;- 《电子琴设计与制作》中关于电子琴工作原理和制作过程的相关章节。

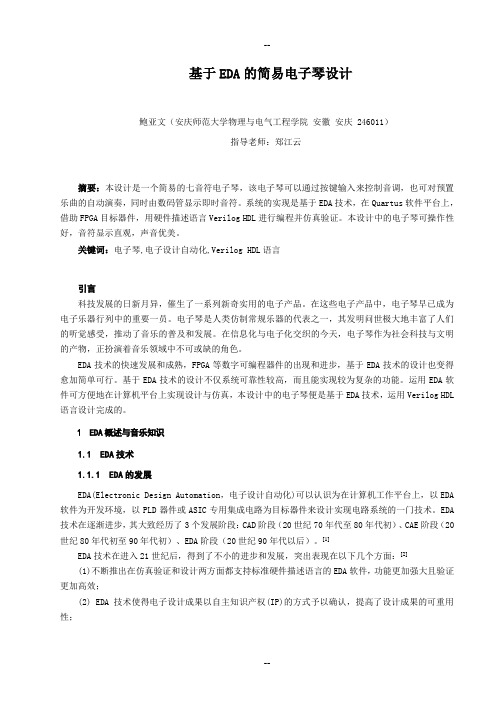

基于EDA的简易电子琴设计鲍亚文(安庆师范大学物理与电气工程学院安徽安庆 246011)指导老师:郑江云摘要:本设计是一个简易的七音符电子琴,该电子琴可以通过按键输入来控制音调,也可对预置乐曲的自动演奏,同时由数码管显示即时音符。
系统的实现是基于EDA技术,在Quartus软件平台上,借助FPGA目标器件,用硬件描述语言Verilog HDL进行编程并仿真验证。
本设计中的电子琴可操作性好,音符显示直观,声音优美。
关键词:电子琴,电子设计自动化,Verilog HDL语言引言科技发展的日新月异,催生了一系列新奇实用的电子产品。
在这些电子产品中,电子琴早已成为电子乐器行列中的重要一员。
电子琴是人类仿制常规乐器的代表之一,其发明问世极大地丰富了人们的听觉感受,推动了音乐的普及和发展。
在信息化与电子化交织的今天,电子琴作为社会科技与文明的产物,正扮演着音乐领域中不可或缺的角色。
EDA技术的快速发展和成熟,FPGA等数字可编程器件的出现和进步,基于EDA技术的设计也变得愈加简单可行。
基于EDA技术的设计不仅系统可靠性较高,而且能实现较为复杂的功能。
运用EDA软件可方便地在计算机平台上实现设计与仿真,本设计中的电子琴便是基于EDA技术,运用Verilog HDL 语言设计完成的。
1 EDA概述与音乐知识1.1 EDA技术1.1.1 EDA的发展EDA(Electronic Design Automation,电子设计自动化)可以认识为在计算机工作平台上,以EDA 软件为开发环境,以PLD器件或ASIC专用集成电路为目标器件来设计实现电路系统的一门技术。
EDA 技术在逐渐进步,其大致经历了3个发展阶段:CAD阶段(20世纪70年代至80年代初)、CAE阶段(20世纪80年代初至90年代初)、EDA阶段(20世纪90年代以后)。
[1]EDA技术在进入21世纪后,得到了不小的进步和发展,突出表现在以下几个方面:[2](1)不断推出在仿真验证和设计两方面都支持标准硬件描述语言的EDA软件,功能更加强大且验证更加高效;(2) EDA技术使得电子设计成果以自主知识产权(IP)的方式予以确认,提高了设计成果的可重用性;(3)EDA技术使得电子领域各学科之间的界限更加模糊,互为包容,如模拟和数字、软件和硬件、系统和器件、ASIC和FPGA等;(4)SoPC(可编程芯片系统)进入实用化阶段;(5)高速数字信号处理算法可基于FPGA的DSP技术实现。

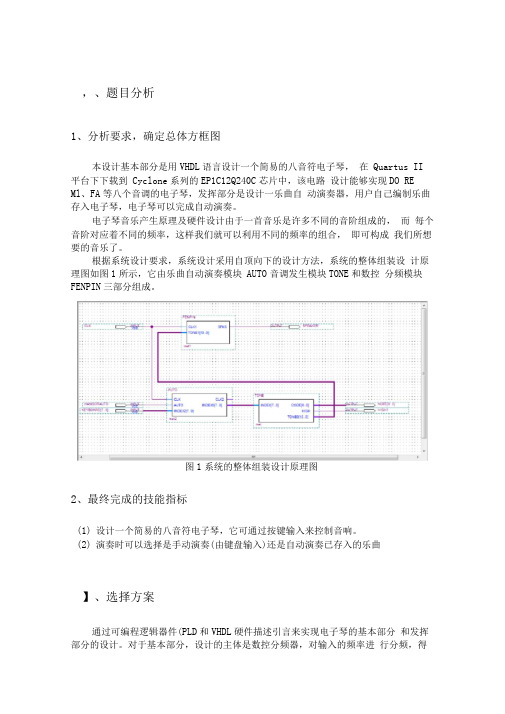

,、题目分析1、分析要求,确定总体方框图本设计基本部分是用VHDL语言设计一个简易的八音符电子琴,在Quartus II 平台下下载到Cyclone系列的EP1C12Q240C芯片中,该电路设计能够实现DO RE Ml、FA等八个音调的电子琴,发挥部分是设计一乐曲自动演奏器,用户自己编制乐曲存入电子琴,电子琴可以完成自动演奏。
电子琴音乐产生原理及硬件设计由于一首音乐是许多不同的音阶组成的,而每个音阶对应着不同的频率,这样我们就可以利用不同的频率的组合,即可构成我们所想要的音乐了。
根据系统设计要求,系统设计采用自顶向下的设计方法,系统的整体组装设计原理图如图1所示,它由乐曲自动演奏模块AUTO音调发生模块TONE和数控分频模块FENPIN三部分组成。
图1系统的整体组装设计原理图2、最终完成的技能指标(1)设计一个简易的八音符电子琴,它可通过按键输入来控制音响。
(2)演奏时可以选择是手动演奏(由键盘输入)还是自动演奏已存入的乐曲】、选择方案通过可编程逻辑器件(PLD和VHDL硬件描述引言来实现电子琴的基本部分和发挥部分的设计。
对于基本部分,设计的主体是数控分频器,对输入的频率进行分频,得到各个音阶对应的频率最为输出。
当按下不同的键时发出不同的声音。
对于发挥部分,则在原设计的基础上,增加一个乐曲存储模块,代替了键盘输入,产生节拍控制(index数据存留时间)和音阶选择信号,即在此模块中可存放一一个乐曲曲谱真值表,由一个计数器来控制此真值表的输出,而由此计数器的计数时钟信号作为乐曲节拍控制信号,从而可以设计出一个纯硬件的乐曲自动演奏电路。
方案一:由单片机来完成设计。
可用单片机控制键盘的输入,以及产生相应的频率信号作为输出。
目前,单片机的功能已比较强大,集成度日益增高且其设计和控制比较容易。
但是由于在传统的单片机设计系统中必须使用许多分立元件组成单片机的外围电路,如锁存器,译码器等都需要单独的电路,因此整个系统显得十分复杂,抗干扰性差,在运行过程中容易死机或进入死循环,可靠性降低,而功耗费用增高。
数字电子EDA课程设计八音电子琴第一篇:数字电子EDA课程设计八音电子琴燕山大学EDA课程设计实验报告院系:信息科学与工程学院姓名:班级:学号:日期:[实验名称] 八音电子琴[实验要求] 1.能发出1.2.3.4.5.6.7.i八个音2.用按键作为键盘3.C调至B调对应频率如下表音调 C(高音)B A G F E D C频率(Hz)261.63x2 493.88 440.00 392.00 349.23 329.63 293.66 261.63 [实验电路设计] 1.命题分析根据命题的要求,要使扬声器发音,需要在其输入信号端连接一个对应频率的方波信号.实验使用的信号源可以提供从几Hz到几兆Hz不等的信号频率,自然可以想到本实验命题的关键是一个具有相应分频比的分频器.考虑到硬件(按钮)在实际工作过程中会因元件的接触产生一些不可避免的抖动脉冲电平,会对实验造成影响,因此需要在按键接入线路中安装防抖动电路.2.设计过程1>分频器为了取得合适的电路复杂度和可接受的误差范围,分频器的时钟信号选取为器件所提供的JPCK—1(3MHz音频信号).然后通过计算,用时钟信号频率除以各发音频率,得到的分频比如下表:分频比(16进制)5DEE 6384 6F84 7D62 8ADE 951C A760 BBDE频率(Hz)高C:261.63x2 B:493.88 A:440.00 G:392.00 F:349.23 E:329.63 D:293.66 C:261.63 利用四片十六进制计数器74LS161就可以连接成适用的分频器.分频器连接完成后会产生一个预定频率的周期脉冲.但是实验要求的方波其占空比应该为1:1,因此在输出脉冲端加装一个T触发器,每次脉冲到达触发器的时候输出便会跳变电平,这就达到了驱动扬声器的条件.但是在应用了T触发器后输出方波的周期比预定的扩大了一倍,也就是说频率减至原来的二分之一.此时应重新选择时钟信号,令其为原来2倍即可.根据实验指导书,最终确定选择的时钟信号为6MHz.2>防抖动电路利用D触发器的电压跟随特性可以用一个频率较低的时钟信号驱动,达到防止按键抖动的目的.电路较简单,见图3.图1.时钟分频电路(downway)图2.CP为375K时上图的B4输出波形由于设计的原因,本电路只能支持单音节输入.当同时键入两个以上的音阶时,分频比较小的(比较高的音阶)优先发声.图3.按键输入防抖动电路3>电路组合组合后的电路模块如图4.共有11个输入端和1个输出端.其中,CP_6M为整个电路的主频,使用电路板上的6MHz信号输出端;CP_1US为防抖动电路中触发器所使用的时钟,要求频率不高,选择电路板提供的CLK3-3(12Hz);KEYCa-B是电子琴的输入按键接口,依次是从低音到高音.Speaker是电路的输出端,接入扬声器,为其产生相应音阶的频率.实际电路如图4.连接完成后,对该电路进行仿真测试,如图5,令其CP_6M为6MHz,CP_1US为一个较低频率脉冲,设臵KEYB(音节B)为有效电平,在speaker上得到的输出频率为493,与实际音节的频率相同.图4.八音电子琴图5.电子琴完成品的仿真波形T触发器2分频电路[硬件测试] [实习心得] 第一感觉,数字电子技术EDA实习很有意思.我们可以有充分的时间去思考怎么做出一个东西,这个东西的用处也许不大甚至几乎没有,但重要的是思考的过程:从它的用途总结出它的特性,从它的特性构思出它的原理,从原理到构建模型,再到模型的实现,利用已有的知识,可用的元件,最终组合出一个具有高度逻辑性的组合电路,这和我们小时候玩搭积木差不多.把积木一块块的搭成一座城堡,中间缺少任何一层甚至任何一块,城堡都可能会倒塌.同理,在我们构建命题所给的元器件时任何一个逻辑错误都可能是致命的,导致最后无法出现正确结果或者干脆不能用.因此,实习,有意思的同时还不能大意.这是一个锻炼逻辑思维和思维严谨性的极好的机会,我和我的同学们在这次工作中受益非浅.大家都积极思思考,查找资料,集思广益来解决现有的问题。
