千斤顶 设计说明书
院 系
班 级
学 号
设 计 人
指导教师
完成日期
螺旋千斤顶设计过程 百度文库 - 让每个人平等地提升自我
- 2 - 千斤顶一般由底座1，螺杆4、螺母5、托杯10，手柄7等零件所组成（见图1―1）。螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。
设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。
设计的原始数据是：最大起重量F=20KN和最大提升高度H=150mm.
百度文库 - 让每个人平等地提升自我
- 3 - 螺旋千斤顶的设计步骤如下：
计算项目 计算及说明 计算结果
1.螺杆的设计与计算
螺杆螺纹类型的选择
选取螺杆的材料
确定螺杆直径
螺纹有矩形、梯形与锯齿形，千斤顶常用的是梯形螺纹。
梯形螺纹牙型为等腰梯形，牙形角α=30º，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB/—2005的规定。千斤顶的自锁行能要好，所以用单线螺纹。
因此选用的螺杆螺纹是牙形角α=30º的单线梯形螺纹。
螺杆材料常用Q235、Q275、40、45、55等。
在此选用的是55钢。
按耐磨性条件确定螺杆中径d2。求出d2后，按标准选取相应公称直径d、螺距t及其它尺寸。
计算过程：
滑动螺旋的耐磨性计算，主要是限制螺纹工作面上的压力p，使其小于材料的许用压力[p]。
][22phHdFPhudFAFp（文献：机械设计）
由于2dH，所以有][2phFPd；（文献：机械设计）

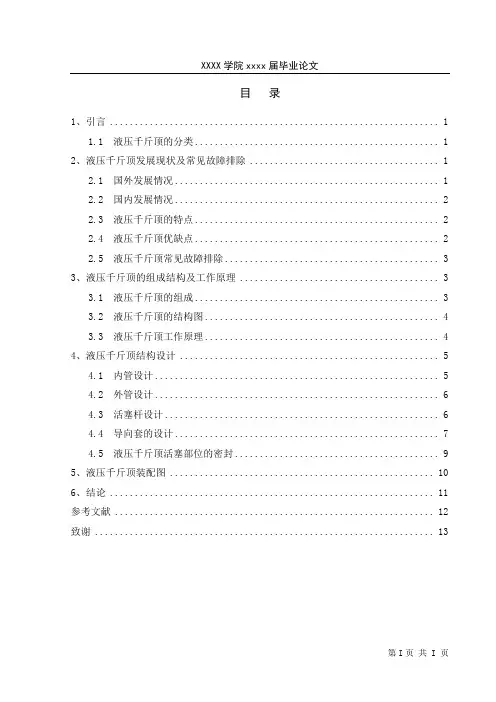

XXXX学院xxxx届毕业论文
第I页 共 I 页 目 录
1、引言 .................................................................. 1
1.1 液压千斤顶的分类 ................................................. 1
2、液压千斤顶发展现状及常见故障排除 ...................................... 1
2.1 国外发展情况 ..................................................... 1
2.2 国内发展情况 ..................................................... 2
2.3 液压千斤顶的特点 ................................................. 2
2.4 液压千斤顶优缺点 ................................................. 2
2.5 液压千斤顶常见故障排除 ........................................... 3
3、液压千斤顶的组成结构及工作原理 ........................................ 3
3.1 液压千斤顶的组成 ................................................. 3
3.2 液压千斤顶的结构图 ............................................... 4
3.3 液压千斤顶工作原理 ............................................... 4
螺旋千斤顶
设计计算说明书
院 系 汽车工程学院
专业年级 车辆工程2012级
设 计 者 向星
指导教师
成 绩
2014年 9 月 23日
2
目 录
1 螺旋千斤顶设计任务书……………………………………………3
2 作业目的……………………………………………………………4
3 螺旋千斤顶的设计…………………………………………………4
3.1 螺杆的设计与计算………………………………………………5
3.2 螺母设计与计算…………………………………………………8
3.3 托杯的设计与计算………………………………………………10
3.4 手柄设计与计算…………………………………………………10
3.5 底座设计…………………………………………………………11
4 参考文献…………………………………………………………13
3

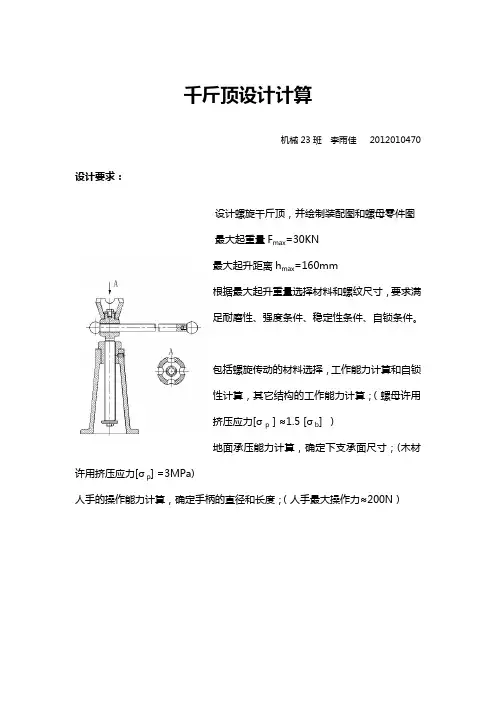

一、螺旋千斤顶设计任务书
学生姓名 向星 专业年级 车辆工程2012级
设计题目： 设计螺旋千斤顶
设计条件：
1、最大起重量F = 30 kN；
2、最大升距H =240 mm。
设计工作量：
1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；
2、编写设计计算说明书一份。
指导教师签名： 2014年 月 日
4 二、作业目的
1. 熟悉螺旋千斤顶的工作原理，设计与计算的方法；
2. 运用所学的知识解决设计中所遇到的具体实际问题，培养独立工作能力，以及初步学会综合运用所学知识，解决材料的选择，强度计算和刚度计算，制造工艺与装配工艺等方面的问题；
螺旋千斤顶设计
任务书
题 目：螺旋千斤顶设计
专 业：机械设计制造及其自动化
学 号：XXXXXX
姓 名：XX
指导老师：XXX
完成日期：2010-10-03
2 目录
一、目的…………………………………………3
二、题目及方案……………………………… 3
1.题目……………………………………………………… 3
2.设计条件及方案………………………………………… 3
三、受力简图………………………………………… 3
四、计算内容…………………………………………4
1.选择螺杆及螺母的材料………………………………… 5
2.螺杆的设计计算……………………………………………5
3.螺母的设计计算……………………………………………6
4.手柄的设计计算……………………………………………7
5.底座的设计…………………………………………………8
6.托杯的设计…………………………………………………9
7.其他标准件的选择…………………………………………9
8.计算传动效率………………………………………………10
五、参考文献…………………………………………10
六、附表………………………………………………… 10
3
一、 目的
1. 熟悉螺旋千斤顶的工作原理与设计方法；
2. 初步学会结合、运用所学过的知识，解决实际问题，培养独立工作能力；
3. 熟悉有关设计资料，学会查手册。
二、题目及方案
1. 题目——千斤顶设计
2. 设计条件及方案
项目 设计方案
最大起重量F(KN) 62
最大起重高度H’（mm） 250
手柄施加力Fp（N） 200
三、受力简图（见下页图1）
其中有关说明：
Lp：手柄有效长度；
T：施于手柄的力矩；
T1：克服螺纹副中的摩擦力矩；
T2：克服托杯与支承面间的摩擦力矩。
