 配管金属软管的安装

1．钢管与电气设备、器具间的电线保护管宜采用金属软管或可挠金属电线保护管；金属软管的长度在动力工程中不大于0.8mm，在照明工程中不大于1.2mm。吊顶内分线盒至器具间的连接采用金属软管。

2．金属软管敷设在不易受机械损伤的场所。如在潮湿场所使用金属软管时，采用带有非金属护套且附配套连接器件的防液型金属软管，其护套须经过阻燃处理。

3．金属软管无退绞、松散；中间无接头；与设备、器具连接时，采用专用接头；连接处密封可靠；防液型金属软管的连接处封闭良好。

4初装修砌墙管线预埋

4.1．对于距地300mm的各种插座，在测量放线的基础上，确定建筑装修50cm水平线，计算出装修的厚度，待土建砌好墙，充好筋，抹灰前将管盒一次性作到位。

4.2．在抹完灰的墙上管线预埋：由于工程的复杂性，变更、洽商，修改等原因，需要抹完灰的墙上预埋管线，首先不得随意剔凿，必须用切割机切出大于管线直径一倍的槽，保护墙面不空鼓，并保持管线有15mm的保护层。

4.3.发现管路堵塞应及时纠正处理，凿开建筑物切除堵塞段，换上一段同材质，同管径的管子，两端用套管连接，但在处理过程中，不得断主筋，剔过梁，凿横槽。

 开关插座安装方案

开关插座安装的工艺流程：清理线头→接线→安装→通电试运行

1）在开关插座安装之前，将各种管路、盒子修理完毕，盒子缩进装饰面超过20mm的，必须加套盒，线路的绝缘电阻达到了设计值，室内地面工程、墙面工程基本完成、门窗安装好且可以上锁；

2）安装开关插座的时候，用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内地灰土擦净；

3）将盒内地导线理顺，依次接线后，将盒内地导线盘成圆圈，放置再接线盒内，单相插座安装必须按照“左零右相，上零下相”的规定接线，接地端子不应与零线端子直接连接。 4）开关安装的位置和灯的位置相对应，所有的开关的跷板开关通断设置的方向必须一致，且操作灵活、接触可靠；

5）开关插座安装完成后，送电试运行前，用绝缘电阻表进行摇测，按户按单元做好记录，作为送电试运行的参考依据，分单元送电后，检查漏电开关是否掉闸，用专用的检查器检查插座的相线和零线是否接错，若有错误，做好记录，待断电后逐个整改；

6）安装开关插座的时候，注意不污染墙面，保持室内地面的清洁，线头和包装袋及时清理，做到工完场清。

7）成排安装的同型号开关插座应整齐美观，高度差不应大于1mm，同一室内高度差不应大于5mm，开关边缘距门框的距离宜为15～20cm，照明开关应带指示灯，开关底边距地1.4m。

 风机盘管的接线

1.三速开关加温控器接线方式数量要根据具体产品而定，不可盲目照搬施工图集。例如带热量预感器时，需要接入N线；而具有插卡功能的数字式三速开关加温控器，其接线数量超过10根。用于四管制系统时，三速开关加温控器需控制冷热两个风机盘管电动阀。

2.风机盘管电动阀从动做方式上分有两大类：弹簧复位式和电动正反转式。前者只接三根线：控制线、N线、PE线，通电状态打开，断电关闭（以两通阀为例）。后者接四根线：开控制线、关控制线、N线（或公共线）、PE线，只有在改变阀门开关位置时才需要通电。从节能和运行寿命考虑，电动正反转式电动阀更为优越。

如采用电动调节阀，则需要接入电源线（通常为24V），控制线（0-10V）；也有产品使用4-20mA电流信号控制。

3.风机盘管电动阀和三速开关加温控器宜采购成套配合产品。上述两者使用不同制造商的产品时，须注意其接线及控制方式是否一致。

4.三速开关加温控器本身的触点输出容量一般为2-5A，可以控制多个风机盘管电动阀，但不宜控制多台风机盘管电机。一只三速开关加温控器同时控制多台风机盘管时，相当于多台电机的定子绕组并联，由于每台风机盘管电机上的三个抽头同时接有三根转速控制线，当各台电机定子绕组阻抗差别较大时，电流会在各台电机之间沿三根转速控制线形成分流或环流，其结果是某台功率较大的电机的一段定子绕组同时流过其他多台的电机的分流，造成该电机非正常工作甚至烧毁。因此，当受条件限制必须使用一只三速开关加温控器控制多台风机盘管时，必须保证各台风机盘管电机的型号、功率相同，同时总功率不能超过三速开关加温控器本身的触点输出容量。

 供电设施

1应配备符合用电负荷、安全的供电设施，符合低压电器安装要求，并设漏电防护装置。

2主通道也应配备照明灯，主出入口应设置应急灯。

3各区域应配置带接地线的符合低压电器安装的电源插座。

合集下载

电气工程安装施工方案

电气工程安装施工方案

电仪安装施工方案

编制：

审核：

批准：

河北诚业建工集团有限责任公司

2015年10月14日

目 录

1 .编制说明···················1

2 .工程概况···················1

3 .施工准备···················2

4 .施工程序···················2

5 .质量要求及技术措施··············2

6 .机具使用计划·················7

7 .质量保证措施·················7

8 .安全保证措施·················9

1 1 编制说明

1.1 适用范围：本方案是为华民药业2000吨7-ACA改扩建工程板框车间设备及管线安装项目配套电气仪表安装而编制的，主要对设备安装的施工方法和技术措施等做了明确要求，是作业指导性文件。未尽事宜或施工中有特殊要求，需遵照国家标准规范或设计要求及有关部门的规定执行。

1.2 编制依据

1.设计的相关施工图及相关设备厂家技术资料

2.国家现行化工工程施工质量验收规范及质量验收统一标准

3.《电气装置安装工程低压电器施工及验收规范》 GB50254—2014

4.《电气装置安装工程旋转电机施工及验收规范》 GB50170—2006

5.《电气装置安装工程电缆路线施工及验收规范 》 GB50168—2006

6.《电气装置安装工程母线装置施工及验收规范》 GBJ149—90

7.《电气装置安装工程电气设备交接试验标准》 GB50150—2006

8.《电气装置安装工程接地装置施工及验收规范》 GB50169—2006

9.《电气装置安装工程电力变流设备施工及验收规范》 GB50255—2014

10.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-2014

11.《电气装置安装工程1KV及以下配线工程施工及验收规范》 GB50258-96

电气工程安装方案

电气工程安装方案

电气工程

一、强电工程

主要施工程序：

配合土建预留预埋→配变电设备安装→配电柜（箱）安装→母线安装→桥架安装→电气配管及金属线槽敷设→电缆电线敷设→低压电器、灯具、插座、开关、接线盒安装→防雷接地系统安装→系统检查接线→系统调试及试灯。

A、预留预埋

（1）施工班组在熟悉纸的基础上及时入场配合土建施工，以防漏留、少埋。

（2）套管的预埋。钢管要作防腐处理后埋入土中。管口必须打嗽叭口，并且无毛刺和尖锐棱角。对电源电缆穿越建筑物或穿越道路的部分要及时预埋，对穿越外墙体的部分要用止水圈，在内墙体的要设穿墙套管。

（3）在预埋结束后，及时把管口密封好，防止土建施工时混凝土、石子等杂物从管口进入，阻塞管口。

（4）预留预埋要认真，做好隐蔽验收工作，及时做好隐蔽验收记录。

B、配电室设备安装

（1）配变电设备安装前建筑工程应具备下列条件：

①变电所楼板墙壁体施工完毕，门的宽度应足够设备进出，无渗漏现象。

②结束室内地面工作和墙体粉刷，室内沟道无积水杂物。

③预埋件与预留口符合设计要求，预埋件要牢固。 ④门窗及通风设施安装完毕。

（2）配变电设备的安装应按设备制造厂家的施工安装说明进行，按规范施工。

（3）基础槽钢制安。基础槽钢一般采用 10 号槽钢，必须除锈并调好后才能制作。

制作时要采用机械切割，焊缝处用磨光机磨平，然后进行防腐处理。槽钢通常制成框状，焊接在预埋铁件上，并做好接地保护，基础槽钢允许的偏差不直度小于1/1000，全长小于5MM，水平度小于1/1000，全长小于5MM。设备就位前应对基础槽钢进行复核，检查其尺寸是否符合设备要求其水平度、不直度是否符合规定要求，做好复核记录。

C、低压柜（屏）安装

（1）在距柜顶和柜底各200MM 处绷两根基准线，精确调整一面柜，再逐个调整其余柜，调整至柜面一致，排列整齐。其水平偏差和相邻两盘顶部小于2MM，行列盘小于5MM，柜与柜之间无缝隙，最大不得超过2MM。垂直度每米小于1.5MM。.如柜本身有超差，应作好记录本，并与业主联系,经业主验证签字后请厂家处理。采用镀锌螺栓把柜和基础可靠连接,所有柜（屏）、电气设备的金属外壳、保护管和金属支架与接地装置构成良好的电气通路。

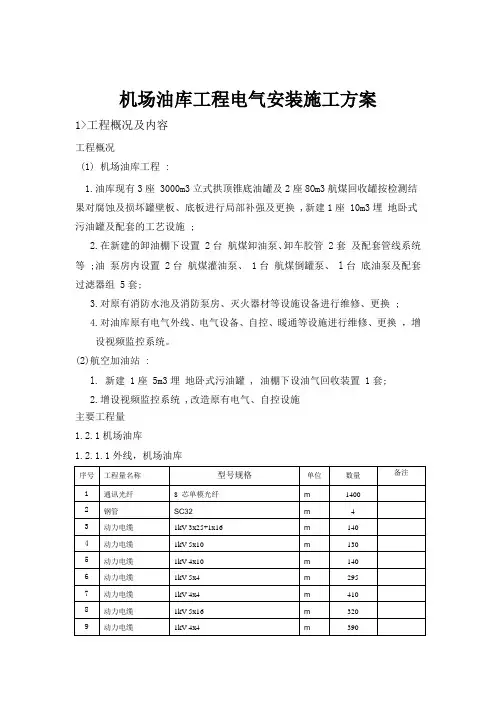

机场油库工程电气安装施工方案

机场油库工程电气安装施工方案

机场油库工程电气安装施工方案

1>工程概况及内容

工程概况

(1) 机场油库工程 :

1.油库现有3座 3000m3立式拱顶锥底油罐及2座8Om3航煤回收罐按检测结果对腐蚀及损坏罐壁板、底板进行局部补强及更换 ,新建1座 10m3埋 地卧式污油罐及配套的工艺设施 ;

2.在新建的卸油棚下设置 2台 航煤卸油泵、卸车胶管 2套 及配套管线系统等 ;油 泵房内设置 2台 航煤灌油泵、 1台 航煤倒罐泵、 l台 底油泵及配套过滤器组 5套;

3.对原有消防水池及消防泵房、灭火器材等设施设备进行维修、更换 ;

4.对油库原有电气外线、电气设备、自控、暖通等设施进行维修、更换 ，增设视频监控系统。

(2)航空加油站 :

l. 新建 1座 5m3埋 地卧式污油罐 , 油棚下设油气回收装置 1套;

2.增设视频监控系统 ,改造原有电气、自控设施

主要工程量

1.2.1机场油库

1.2.1.1外线，机场油库

序号 工程量名称 型号规格 单位 数量 备注

1 通讯光纤 8 芯单模光纤 m 1400

2 钢管 SC32 m 4

3 动力电缆 1kV 3x25+1x16 m 140

4 动力电缆 1kV 5x10 m 130

5 动力电缆 1kV 4x10 m 140

6 动力电缆 1kV 5x4 m 295

7 动力电缆 1kV 4x4 m 410

8 动力电缆 1kV 5x16 m 320

9 动力电缆 1kV 4x4 m 390 10 动力电缆 1kV 5x16 m 75

11 动力电缆 1kV 5x10 m 290

12 动力电缆 1kV 4x6 m 1000

13 动力电缆 1kV 5x4 m 70

14 信号电缆 ZR-DJYVP22-450/750V 2×2× m 475

15 信号电缆 NH-DJYVP22-450/750V 2×2× m 65

16 控制电缆 ZR-KVVP22-450V/ m 650

电气工程安装施工方案 2

电气工程安装施工方案 2

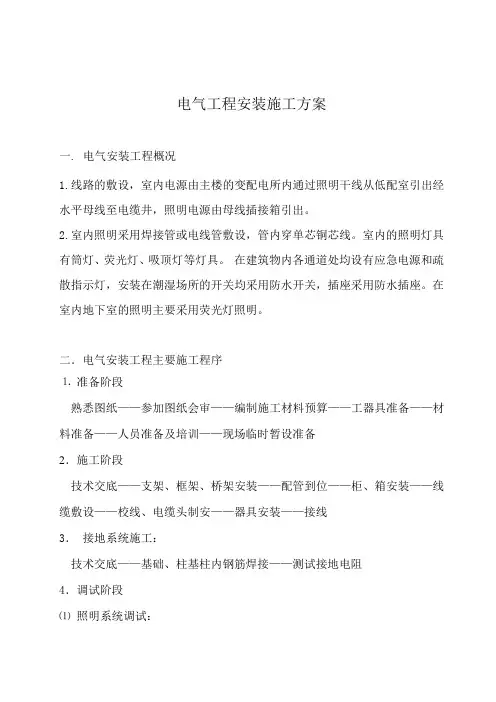

电气工程安装施工方案

一. 电气安装工程概况

1.线路的敷设，室内电源由主楼的变配电所内通过照明干线从低配室引出经水平母线至电缆井，照明电源由母线插接箱引出。

2.室内照明采用焊接管或电线管敷设，管内穿单芯铜芯线。室内的照明灯具有筒灯、荧光灯、吸顶灯等灯具。 在建筑物内各通道处均设有应急电源和疏散指示灯，安装在潮湿场所的开关均采用防水开关，插座采用防水插座。在室内地下室的照明主要采用荧光灯照明。

二．电气安装工程主要施工程序

⒈ 准备阶段

熟悉图纸——参加图纸会审——编制施工材料预算——工器具准备——材料准备——人员准备及培训——现场临时暂设准备

2．施工阶段

技术交底——支架、框架、桥架安装——配管到位——柜、箱安装——线缆敷设——校线、电缆头制安——器具安装——接线

3． 接地系统施工：

技术交底——基础、柱基柱内钢筋焊接——测试接地电阻

4．调试阶段

⑴ 照明系统调试：

测试各回路绝缘电阻——照明配电箱送电——按设计图分回路送电——试灯

⑵ 动力系统调试：

测试各回路绝缘电阻——控制部分本体调试——带设备无负荷试车——联动试车

电气安装受土建及暖通、管道等专业的制约较大，在施工中必须搞好配合协调工作。在不影响其他专业安装施工的条件下，采用多点作业，重点突出，及时根据现场实际情况，相应调整作业计划，可以做到事半功倍的效果。

三. 电气安装所需主要施工机具

1. 设备类：台钻、手枪钻、弯管器、电焊机、切割机、电锤；

2. 工具类：扳手、老虎钳、剥线钳、电工刀、螺丝刀、试电笔、电烙铁；

3. 计量类：卷尺、水准仪、经纬仪、兆欧表、接地摇表、万用表、塞尺。

四. 电气安装主要施工工艺

1 管线敷设

⑴ 保护管敷设：

a. 敷设管路须与土建施工密切配合，按如下流程进行：

b. 严格根据设计要求选用管材。 熟悉图纸 选管 切断 套丝

弯管 防腐 部分管盒连接 预埋

接地跨接焊接
