电气工程安装工程施工方案

--

1 / 1-- 电 气 工 程 施 工 方 案

一 配电箱安装:

配电箱应安装在安全、干燥、易操作的场所，暗装时底口距地1.４米。在同一建筑物内，同类箱的高度应一致,允许偏差为10mm。

配电箱带有器具的铁支盘面和装有器具的门器的金属外壳均应有明显可靠的PE线接地,PE线不允许利用盒、箱体串接。

配电箱上配线需排列整齐,并绑扎成束,在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量,以便于检修。

导线剥削时不应伤及线芯，导线压头应牢固可靠,多股导线不应盘圈压接,应加装压线端子(有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应烫锡后再压接，不得减少导线股数。

配电箱上的电源指示灯，其电源应接在总开关的外侧，并应装单独熔断器(电源侧)。

接零系统中的零线应在箱体引入线处或末端做好重复接地。

零母线在配电箱上应用端子板分路、零线端子板分支路排列位置，应与熔断器相对应。

配电箱上电具、仪表应固定、平正、整洁,间距均匀,铜端子无松动，零部件齐全。

暗装配电箱安装时,先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定,然后用水泥砂浆填实周边并抹平齐,带水泥砂浆凝固后在安装盘面--

1 / 1-- 和贴脸。如箱底与外墙平齐时，应在外墙固定金属往后再做墙面抹灰,不得在箱底板上抹灰。安装盘面要求平整,周边间隙均匀对称,门平正，螺丝垂直受力均匀。

配电箱全部电器安装完毕后，用5０0兆欧表对线路进行绝缘遥测。遥测项目包括相线与相线之间、相线与底线之间、相线与零线之间。两人进行遥测同时做好记录，作为技术资料存档。

电气设备、器具和非金属部件的接地（接零）导线应符合下列规定:连接紧密、牢固,接地(接零）线截面选择正确，需防腐的部分涂漆均匀无疑漏，不污染设备和建筑物,线路走向合理，色标准确。

二 桥架敷设：

桥架安装横平竖直，整齐美观距离一致，固定牢固。统一水平面内水平度偏差不超过5mm,直线度偏差不超过5ｍｍ。

金坛建筑安装公司

第 1 页 共 11 页 电气安装工程施工方案

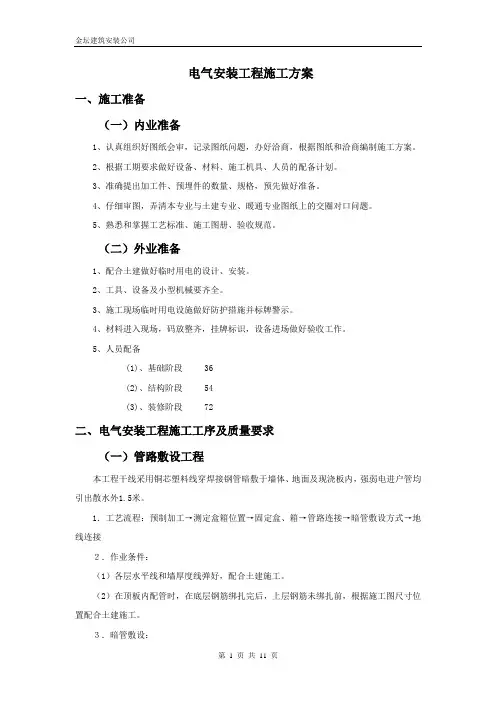

一、施工准备

（一）内业准备

1、认真组织好图纸会审，记录图纸问题，办好洽商，根据图纸和洽商编制施工方案。

2、根据工期要求做好设备、材料、施工机具、人员的配备计划。

3、准确提出加工件、预埋件的数量、规格，预先做好准备。

4、仔细审图，弄清本专业与土建专业、暖通专业图纸上的交圈对口问题。

5、熟悉和掌握工艺标准、施工图册、验收规范。

（二）外业准备

1、配合土建做好临时用电的设计、安装。

2、工具、设备及小型机械要齐全。

3、施工现场临时用电设施做好防护措施并标牌警示。

4、材料进入现场，码放整齐，挂牌标识，设备进场做好验收工作。

5、人员配备

(1)、基础阶段 36

(2)、结构阶段 54

(3)、装修阶段 72

二、电气安装工程施工工序及质量要求

（一）管路敷设工程

本工程干线采用铜芯塑料线穿焊接钢管暗敷于墙体、地面及现浇板内，强弱电进户管均引出散水外1.5米。

1．工艺流程：预制加工→测定盒箱位置→固定盒、箱→管路连接→暗管敷设方式→地线连接

２．作业条件：

（1）各层水平线和墙厚度线弹好，配合土建施工。

（2）在顶板内配管时，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

３．暗管敷设： 金坛建筑安装公司

第 2 页 共 11 页 （1）管路暗配应沿最近的路线并应减少弯曲，埋入墙内或混凝土内的管路，离表面的净距不应小于15mm。

（2）埋入地下的管路不宜穿过设备基础，在穿过设备基础时，应加保护管。

（3）预制加工：一般管径在20mm及以下的钢管，用手扳弯管器，先将管子插入煨管器，逐步煨出所需弯度。管径在25mm及以上时，使用液压弯管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

A．管子切断，采用无齿锯进行切管，将需要切断的管子长度量准确， 放在钳口内卡牢固。断口处平齐，不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

第1篇

一、编制依据

1.1 主要法律、法规：《中华人民共和国建筑法》、《中华人民共和国电力法》、《中华人民共和国安全生产法》等相关法律法规。

1.2 施工合同及施工组织设计：依据与建设单位签订的施工合同，结合项目实际情况，制定详细的施工组织设计。

1.3 施工图：依据设计单位提供的电气化工程图纸，包括总平面图、电气设备安装图、线路敷设图等。

1.4 主要规范规程、图集、标准：《建筑电气工程施工及验收规范》（GB 50253-2013）、《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）等。

二、工程概况

2.1 项目概况：本项目为XX地区XX电气化工程，主要包括高压配电系统、低压配电系统、电气照明系统、防雷接地系统等。

2.2 项目简介：本项目总投资XX万元，工期为XX个月，旨在提高XX地区的供电质量和供电可靠性。

三、工程目标及工期

3.1 工程目标：确保工程质量和安全，按期完成工程建设，实现XX地区电气化。

3.2 合同工期：XX个月。

四、电气工程概况

4.1 供电干线系统：采用10kV高压电缆沿地面敷设，接入地下配电室。

4.2 电气动力系统：采用低压电缆沿桥架敷设，接入用户设备。

4.3 电气照明系统：采用低压电缆沿桥架敷设，接入用户设备。

4.4 建筑物防雷与接地系统：采用接地网和避雷针，确保建筑物安全。

五、工程重难点分析与施工对策

5.1 重难点分析： （1）地下管线复杂，施工过程中需注意保护地下管线。

（2）高压电缆敷设需严格按照规范进行，确保安全。

（3）施工期间需保证电力供应，确保工程顺利进行。

5.2 施工对策：

（1）对地下管线进行详细勘察，制定详细的保护方案。

（2）严格按照规范进行高压电缆敷设，确保施工安全。

（3）制定电力供应保障措施，确保工程顺利进行。

六、施工组织安排与协调

6.1 组建项目机电管理部，负责电气化工程施工全过程管理。

6.2 项目机电部的职责分工：

第1篇

一、工程概况

本项目位于XX市XX区，建筑总面积为XX万平方米，包括住宅、商业、办公等不同功能区域。电气安装工程包括低压配电系统、照明系统、消防报警系统、弱电系统等。为确保工程质量、安全、进度，特制定本施工方案。

二、施工准备

1. 施工组织设计

（1）成立电气安装工程项目部，明确项目经理、技术负责人、施工负责人等岗位人员职责。

（2）编制施工组织设计，包括施工进度计划、质量保证措施、安全措施、环境保护措施等。

2. 技术准备

（1）组织施工人员学习电气安装工程相关规范、标准、图纸等资料。

（2）对施工人员进行技术交底，明确施工要求、质量标准、安全措施等。

3. 材料准备

（1）根据设计图纸及施工要求，确定电气设备及材料清单。

（2）进行材料采购，确保材料质量符合国家及行业标准。

4. 施工设备准备

（1）准备电气安装工程所需的施工设备，如电动工具、手动工具、检测设备等。

（2）确保设备性能良好，定期进行维护保养。

三、施工工艺

1. 低压配电系统施工

（1）按照设计图纸要求，进行配电柜、配电箱等设备的安装。

（2）安装电缆桥架、电缆、配电线路等。

（3）对配电系统进行调试、试验，确保其正常运行。 2. 照明系统施工

（1）按照设计图纸要求，进行照明灯具、开关、插座等设备的安装。

（2）安装照明线路，确保线路安全、可靠。

（3）对照明系统进行调试、试验，确保其正常运行。

3. 消防报警系统施工

（1）按照设计图纸要求，进行火灾报警控制器、探测器、手动报警按钮等设备的安装。

（2）安装报警线路，确保线路安全、可靠。

（3）对消防报警系统进行调试、试验，确保其正常运行。

4. 弱电系统施工

（1）按照设计图纸要求，进行电话、电视、网络等弱电线路的敷设。

（2）安装电话、电视、网络等设备。

（3）对弱电系统进行调试、试验，确保其正常运行。

四、施工质量控制

1. 材料质量控制

（1）对进场材料进行验收，确保材料质量符合国家及行业标准。
