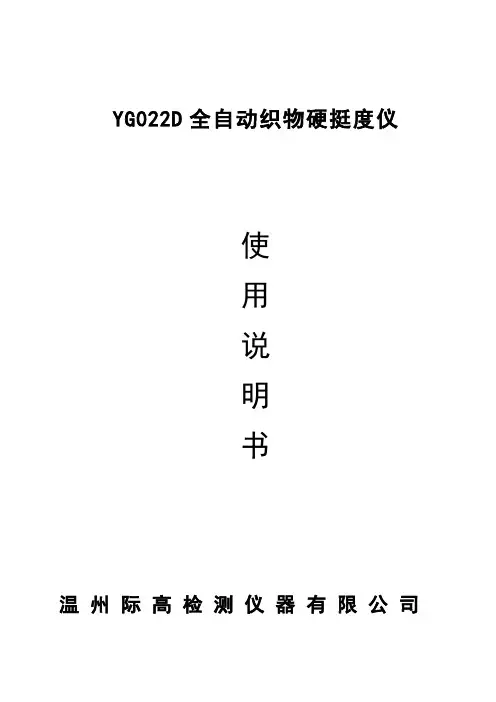

YG022D全自动织物硬挺度仪使用说明书温州际高检测仪器有限公司非常感谢您选购“际高仪器”相关产品在使用本仪器前，请详细阅读和理解全部说明，并将其保存好。
若您在阅读本说明书后仍有无法解决的疑问和问题，请向本公司询问。
1、概述仪器适用于棉、毛、丝、麻、化纤等各类织物、针织物和一般性非织造物、涂层织物等纺织品的刚柔性试验，也适合纸张、皮革、薄膜等柔性材料的刚柔性试验。
为纺织以及服装、造纸、皮革等行业改进工艺、指导生产提供科学依据。
织物硬挺度（Stiffness）可表述为：“织物抵抗弯曲方向形状变化的能力”。
织物的弯曲性能是我们研究织物的挺括性、悬垂性、柔软性等项性质的重要物理参量，织物硬挺度是人们考核织物服用性能的一项重要指标。
仪器性能符合：GB/T18318.1-2009 ZB WO4003-87《织物硬挺度试验方法》斜面悬臂法标准要求。
2、主要技术指标2.1测试方法: 两种2.2测量角度：41.5°、43°、45°三种可调2.3伸出长度量程：5-200mm（特殊要求可在定货时提出）2.4测长分辨率：0.01mm2.5测量精度：〒0.1mm2.6试样规格：25〓200mm2.7工作平台规格：40〓200mm2.8试样压板规格：25〓200mm2.9压板推进速度：3 mm/s; 4 mm/s; 5 mm/s2.10显示输出: 中文液晶显示2.11打印输出: 中文报表2.12数据处理量: ≤50次试验2.13打印机: 80列窄行24针打印机2.14电源：AC220V 50Hz2.15主机体积：480mm〓250mm〓380mm2.16主机重量：30kg3、工作原理3.1测量原理在YG022D全自动硬挺度试验仪上，试样被作为均布载荷悬臂梁平直于工作台上，通过驱动机构使其沿长度方向作匀速运动。
当试样被从工作平台上推出，因自重作用弯曲下垂，接触斜面检测线时，测得伸出长度L，计算得出抗弯长度亦称悬垂硬挺度和抗弯刚度（亦称弯曲硬挺度）两个力学指标，根据抗弯刚度越大越难弯曲的原理，作为评价被测材料刚柔性能硬挺度的测试指标。
织物硬挺度测试仪与织物硬挺度仪的常见类型织物硬挺度测试仪与织物硬挺度仪用于测试纺织品的硬挺度性能，硬挺度是纺织品柔软度的一个侧面，是纺织品舒适性及适用性的影响因素。
一、全自动织物硬挺度仪适用于棉、毛、丝、麻、化纤、等各类机织物、针织物和一般性的非制造物、涂层织物等纺织品的硬挺度测定，同时也适合于纸张、皮革、薄膜等柔性材料的硬挺度测定。
适用标准：FZ/T01045BS5058GB/T18318.1-2009《纺织品织物弯曲长度的测定》ZB W04003-87《织物硬挺度试验方法斜面悬臂法》推荐使用仪器。
技术参数：1.仪器的测量角度：41°30'，43°，45°可调2.伸出长度量程：0.5cm—20cm(特殊要求可在定货时提出)3.数值显示分辨率：0.01cm4.测量精度：±1%5.试样规格：2.5cm×20cm6.工作平台规格：5cm×20cm7.试样压板规格：2.5cm×20cm8.试样压板推速：0.3～0.5cm/s(特殊要求可在定货时提出)9.额定功率：45W10.电源：单相220V50Hz11.主机体积：425mm×250mm×380mm12.主机重量：16.5Kg二、手动式织物硬挺度测试仪1.测试目的及范围用于测试面料的硬挺度，计算布样在自身重量作用下的悬垂度和抗挠刚度2.设备及材料2.1织物硬挺度试验机：倾斜角为41.5?3.标准测试条件3.1测试条件为温度：20±2℃；相对湿度：65±2%。
4.试样4.1取样时要离布边5cm，所选布样应该没有人为造成的褶皱、折痕、任何疵点和沾污。
4.2试样大小200mm×25mm（长边平行经向3个，长边平行纬向3个）。
5.测试程序5.1试样要在标准环境中恒温恒湿24小时。
5.2将样品正面平放在仪器的平台上，使样品的长边与仪器的长边平行，同时短边右端与平台的边缘对齐。
应用CHES-FY系统的织物硬挺度测试
孙草;杜赵群

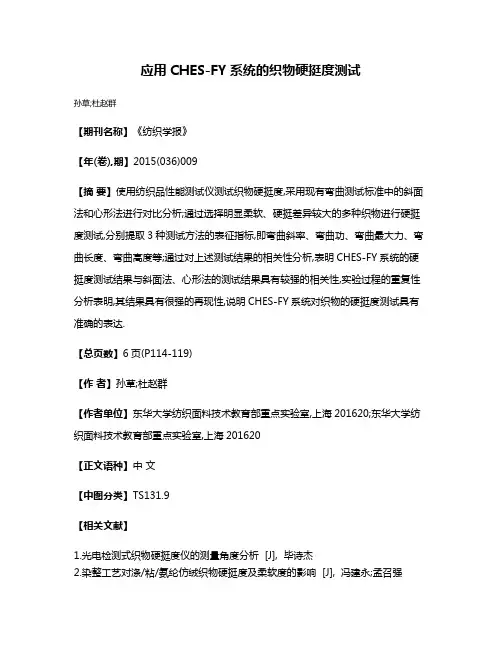

【期刊名称】《纺织学报》
【年(卷),期】2015(036)009
【摘要】使用纺织品性能测试仪测试织物硬挺度,采用现有弯曲测试标准中的斜面法和心形法进行对比分析;通过选择明显柔软、硬挺差异较大的多种织物进行硬挺度测试,分别提取3种测试方法的表征指标,即弯曲斜率、弯曲功、弯曲最大力、弯曲长度、弯曲高度等;通过对上述测试结果的相关性分析,表明CHES-FY系统的硬挺度测试结果与斜面法、心形法的测试结果具有较强的相关性,实验过程的重复性分析表明,其结果具有很强的再现性,说明CHES-FY系统对织物的硬挺度测试具有准确的表达.
【总页数】6页(P114-119)
【作者】孙草;杜赵群
【作者单位】东华大学纺织面料技术教育部重点实验室,上海201620;东华大学纺织面料技术教育部重点实验室,上海201620
【正文语种】中文
【中图分类】TS131.9
【相关文献】
1.光电检测式织物硬挺度仪的测量角度分析 [J], 毕诗杰
2.染整工艺对涤/粘/氨纶仿绒织物硬挺度及柔软度的影响 [J], 冯建永;孟召强

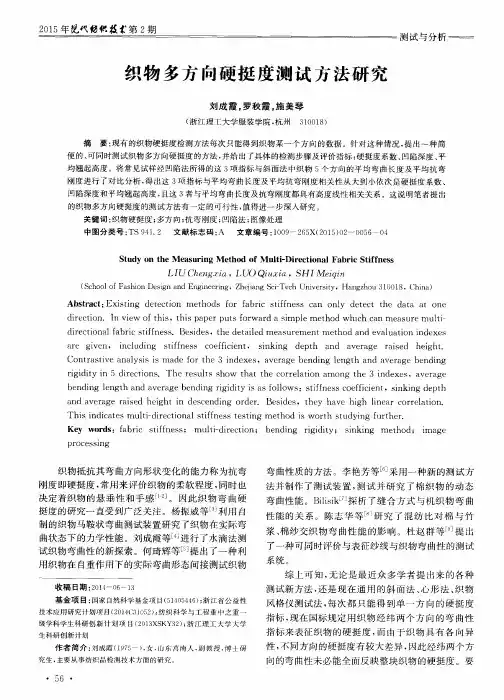

3.织物多方向硬挺度测试方法研究 [J], 刘成霞;罗秋霞;施美琴
4.基于FAST的精纺毛织物硬挺度风格的测试研究 [J], 孙晶晶;成玲;张代荣
5.纱线捻度与织物紧度对织物硬挺度的影响 [J], 李凤艳;吴坚;李淳
因版权原因，仅展示原文概要，查看原文内容请购买。

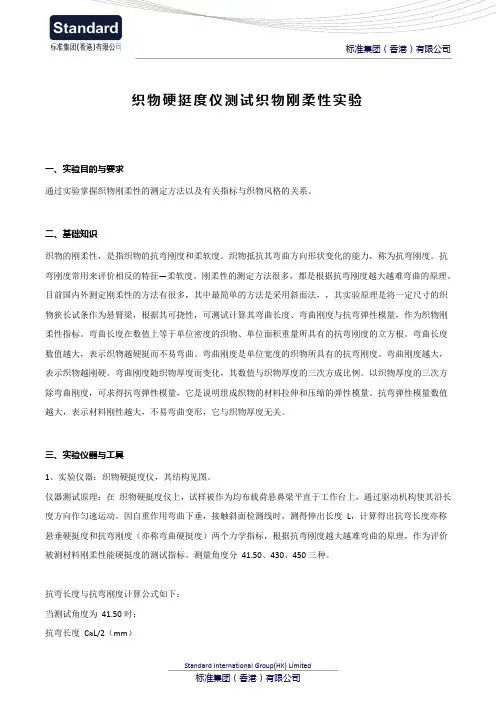

织物硬挺度仪测试织物刚柔性实验一、实验目的与要求通过实验掌握织物刚柔性的测定方法以及有关指标与织物风格的关系。
二、基础知识织物的刚柔性，是指织物的抗弯刚度和柔软度。
织物抵抗其弯曲方向形状变化的能力，称为抗弯刚度。
抗弯刚度常用来评价相反的特征—柔软度。
刚柔性的测定方法很多，都是根据抗弯刚度越大越难弯曲的原理。
目前国内外测定刚柔性的方法有很多，其中最简单的方法是采用斜面法，，其实验原理是将一定尺寸的织物狭长试条作为悬臂梁，根据其可挠性，可测试计算其弯曲长度、弯曲刚度与抗弯弹性模量，作为织物刚柔性指标。
弯曲长度在数值上等于单位密度的织物、单位面积重量所具有的抗弯刚度的立方根。
弯曲长度数值越大，表示织物越硬挺而不易弯曲。
弯曲刚度是单位宽度的织物所具有的抗弯刚度。
弯曲刚度越大，表示织物越刚硬。
弯曲刚度随织物厚度而变化，其数值与织物厚度的三次方成比例。
以织物厚度的三次方除弯曲刚度，可求得抗弯弹性模量，它是说明组成织物的材料拉伸和压缩的弹性模量。
抗弯弹性模量数值越大，表示材料刚性越大，不易弯曲变形，它与织物厚度无关。
三、实验仪器与工具1、实验仪器：织物硬挺度仪，其结构见图。
仪器测试原理：在织物硬挺度仪上，试样被作为均布载荷悬鼻梁平直于工作台上，通过驱动机构使其沿长度方向作匀速运动。
因自重作用弯曲下垂，接触斜面检测线时，测得伸出长度L，计算得出抗弯长度亦称悬垂硬挺度和抗弯刚度（亦称弯曲硬挺度）两个力学指标，根据抗弯刚度越大越难弯曲的原理，作为评价被测材料刚柔性能硬挺度的测试指标。
测量角度分41.50、430、450三种。
抗弯长度与抗弯刚度计算公式如下：当测试角度为41.50时：抗弯长度C≈L/2（mm）抗弯刚度B=G×C3/10（g/m2）式中：G—试样单位面积质量（g/m2）L—伸出长度（mm）当测量角度为450时：抗弯长度C=0.487L（mm）抗弯刚度B=G×0.1155L3/10（g/m2）当测量角度为430时：抗弯长度C=0.5L（mm）抗弯刚度B=G×0.125L3/10（g/m2）2、实验工具：织物试样、剪刀、钢尺。

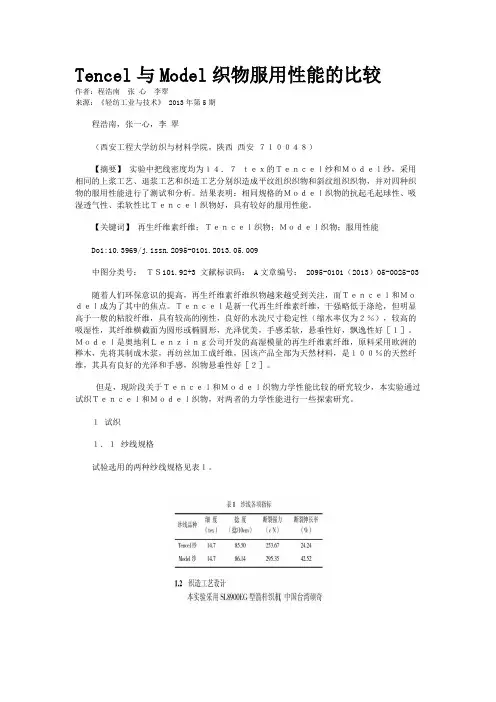

Tencel与Model织物服用性能的比较作者：程浩南张心李翠来源：《轻纺工业与技术》 2013年第5期程浩南，张一心，李翠（西安工程大学纺织与材料学院，陕西西安７１００４８）【摘要】实验中把线密度均为１４．７ｔｅｘ的Ｔｅｎｃｅｌ纱和Ｍｏｄｅｌ纱，采用相同的上浆工艺、退浆工艺和织造工艺分别织造成平纹组织织物和斜纹组织织物，并对四种织物的服用性能进行了测试和分析。
结果表明：相同规格的Ｍｏｄｅｌ织物的抗起毛起球性、吸湿透气性、柔软性比Ｔｅｎｃｅｌ织物好，具有较好的服用性能。
【关键词】再生纤维素纤维；Ｔｅｎｃｅｌ织物；Ｍｏｄｅｌ织物；服用性能Doi:10.3969/j.issn.2095-0101.2013.05.009中图分类号：ＴＳ101.92+3 文献标识码： A文章编号： 2095-0101（2013）05-0025-03随着人们环保意识的提高，再生纤维素纤维织物越来越受到关注，而Ｔｅｎｃｅｌ和Ｍｏｄｅｌ成为了其中的焦点。
Ｔｅｎｃｅｌ是新一代再生纤维素纤维，干强略低于涤纶，但明显高于一般的粘胶纤维，具有较高的刚性，良好的水洗尺寸稳定性（缩水率仅为２％），较高的吸湿性，其纤维横截面为圆形或椭圆形，光泽优美，手感柔软，悬垂性好，飘逸性好［１］。
Ｍｏｄｅｌ是奥地利Ｌｅｎｚｉｎｇ公司开发的高湿模量的再生纤维素纤维，原料采用欧洲的榉木，先将其制成木浆，再纺丝加工成纤维，因该产品全部为天然材料，是１００％的天然纤维，其具有良好的光泽和手感，织物悬垂性好［２］。
但是，现阶段关于Ｔｅｎｃｅｌ和Ｍｏｄｅｌ织物力学性能比较的研究较少，本实验通过试织Ｔｅｎｃｅｌ和Ｍｏｄｅｌ织物，对两者的力学性能进行一些探索研究。
１试织１．１纱线规格试验选用的两种纱线规格见表１。
２织物服用性能的比较２．１织物起毛起球测试２．１．１实验试验仪器：ＹＧ５０２型织物起毛起球仪。
实验方法：织物的起毛和起球分别进行试验，先用尼龙刷对织物试样摩１００转，使织物表面产生毛茸，然后将试样与磨料织物磨１００转，进行摩擦起球。

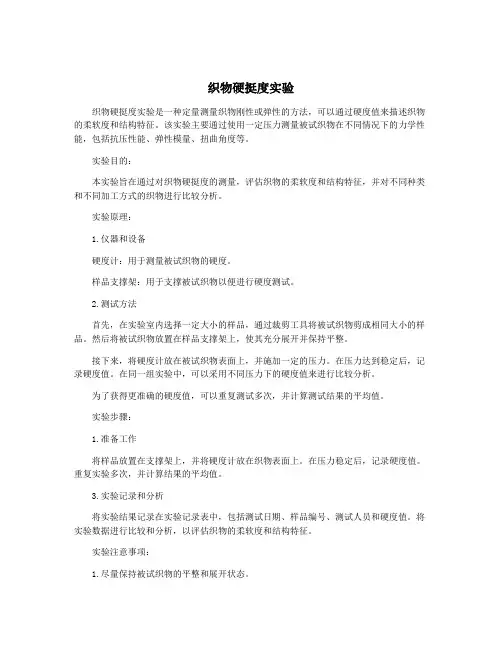

织物硬挺度实验织物硬挺度实验是一种定量测量织物刚性或弹性的方法，可以通过硬度值来描述织物的柔软度和结构特征。
该实验主要通过使用一定压力测量被试织物在不同情况下的力学性能，包括抗压性能、弹性模量、扭曲角度等。
实验目的：本实验旨在通过对织物硬挺度的测量，评估织物的柔软度和结构特征，并对不同种类和不同加工方式的织物进行比较分析。
实验原理：1.仪器和设备硬度计：用于测量被试织物的硬度。
样品支撑架：用于支撑被试织物以便进行硬度测试。
2.测试方法首先，在实验室内选择一定大小的样品，通过裁剪工具将被试织物剪成相同大小的样品。
然后将被试织物放置在样品支撑架上，使其充分展开并保持平整。
接下来，将硬度计放在被试织物表面上，并施加一定的压力。
在压力达到稳定后，记录硬度值。
在同一组实验中，可以采用不同压力下的硬度值来进行比较分析。
为了获得更准确的硬度值，可以重复测试多次，并计算测试结果的平均值。
实验步骤：1.准备工作将样品放置在支撑架上，并将硬度计放在织物表面上。
在压力稳定后，记录硬度值。
重复实验多次，并计算结果的平均值。
3.实验记录和分析将实验结果记录在实验记录表中，包括测试日期、样品编号、测试人员和硬度值。
将实验数据进行比较和分析，以评估织物的柔软度和结构特征。
实验注意事项：1.尽量保持被试织物的平整和展开状态。
2.硬度计测试时，要注意施加的压力应保持一致，以确保测试结果的准确性。
3.为避免测试误差，需要进行多次测试，并计算测试结果的平均值。
实验结果和分析：实验结果表明，通过加工处理后的织物硬度要比未加工处理的织物要大，且不同种类的织物的硬度也有所不同。
在同一种类的织物中，不同加工方式对硬度的影响也有所不同。

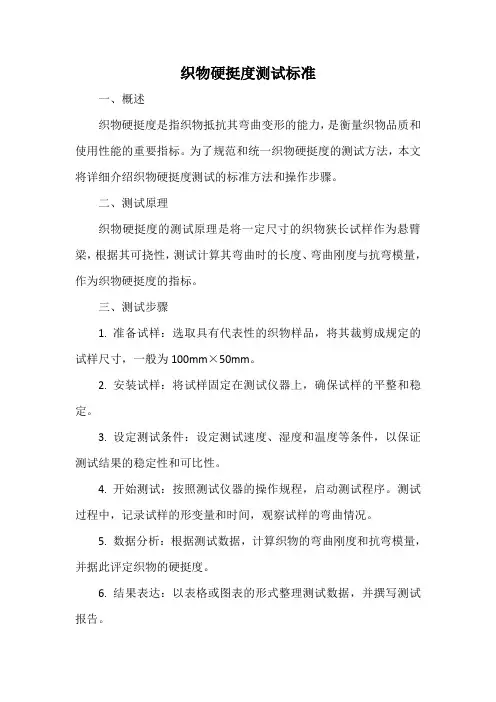

织物硬挺度测试标准一、概述织物硬挺度是指织物抵抗其弯曲变形的能力，是衡量织物品质和使用性能的重要指标。
