霍尔效应实验原理

霍尔效应实验原理

霍尔效应是指当电流通过一块导体时，如果该导体处于垂直于电流方向的磁场中，就会在导体的一侧产生电势差。这个现象被称为霍尔效应，是电磁学中的重要实验之一。霍尔效应实验可以通过以下步骤进行：

实验器材：

1.霍尔片：一块常用的霍尔效应实验器件，通常由硅材料制成。

2.磁场源：提供一个恒定且较强的磁场，可以使用恒流电磁铁或永磁体等。

3.电流源：提供一个恒定的电流，可以使用恒流源等。

实验步骤：

1.将霍尔片固定在实验台上，使其垂直于磁场方向。

2.连接电流源的正极和负极分别与霍尔片的两端电极相连，确保电流通过霍尔片。

3.打开磁场源，产生一个恒定且较强的磁场，使之垂直于霍尔片。

4.通过电流源调节电流的大小并记录下来，可以采用恒流源来确保电流的稳定。

5.使用电压表测量霍尔片的输出电压，注意将电压表的正负极正确接入。 6.随着电流的变化，记录不同电流下的霍尔片输出电压。

实验结果：

在实验过程中，可以观察到以下现象：

1.当电流通过霍尔片时，霍尔片的一侧产生了电势差，即霍尔电压。

2.霍尔电压与电流成正比，电压的大小与电流的大小相关。

3.霍尔电压的正负取决于磁场的方向，电压的极性与电流方向和磁场方向有关。

实验原理：

霍尔效应的实验原理可以解释为以下几点：

1.当电流通过霍尔片时，由于洛伦兹力的作用，电子受到一个向一侧偏转的力，导致电子堆积在一侧，产生电势差。

2.霍尔电势差与电流强度成正比，与电子的带电量和速度有关。

3.磁场的方向决定了电势差的极性，不同方向的磁场会导致不同方向的电势差。

实验应用：

霍尔效应在实际应用中具有重要的意义，例如：

1.霍尔效应被应用于磁场传感器中，用于检测和测量磁场强度和方向。 2.在电子学中，霍尔片被用作开关和传感器，用于检测和控制电流。

3.霍尔效应也广泛应用于研究材料的电子结构和电导性等性质。

总结：

霍尔效应实验通过观察电流通过霍尔片时产生的电势差，揭示了电流、磁场和电压之间的相互关系。实验结果可以用来验证霍尔效应的存在，以及探究电流和磁场对导体的影响。霍尔效应作为一种重要的物理现象，不仅具有理论意义，还具有广泛的实际应用价值。

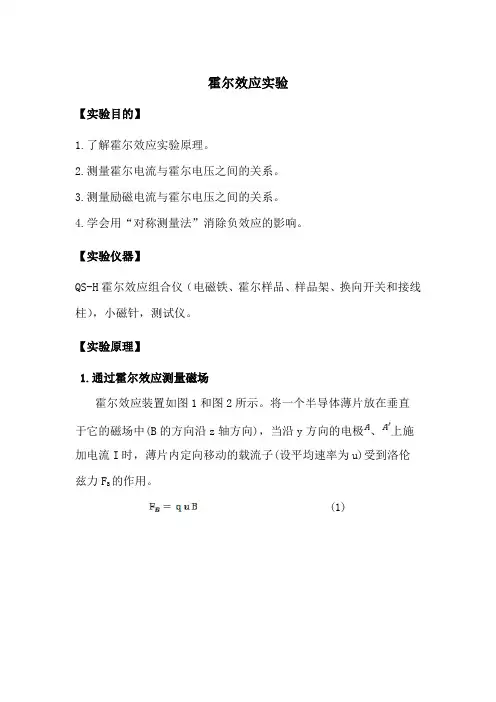

霍尔效应实验

【实验目的】

1.了解霍尔效应实验原理。

2.测量霍尔电流与霍尔电压之间的关系。

3.测量励磁电流与霍尔电压之间的关系。

4.学会用“对称测量法”消除负效应的影响。

【实验仪器】

QS-H霍尔效应组合仪（电磁铁、霍尔样品、样品架、换向开关和接线柱），小磁针，测试仪。

【实验原理】

1.通过霍尔效应测量磁场

霍尔效应装置如图1和图2所示。将一个半导体薄片放在垂直于它的磁场中(B的方向沿z轴方向)，当沿y方向的电极、上施加电流I时，薄片内定向移动的载流子(设平均速率为u)受到洛伦兹力FB的作用。 (1)

图1 实验装置图（霍尔元件部分）

图2 电磁铁气隙中的磁场

无论载流子是负电荷还是正电荷，FB的方向均沿着x方向，在洛伦兹力的作用下，载流子发生偏移，产生电荷积累，从而在薄片、两侧产生一个电位差,,形成一个电场E。电场使载流子又受到一个与方向相反的电场力，

(2) 其中b为薄片宽度，FE随着电荷累积而增大，当达到稳定状态时＝，即

(3)

这时在、两侧建立的电场称为霍尔电场，相应的电压称为霍尔电压，电极、称为霍尔电极。

另一方面，设载流子浓度为n,薄片厚度为d,则电流强度I与u的关系为：

(4)

由(3)和(4)可得到

(5)

令则

(6)

称为霍尔系数，它体现了材料的霍尔效应大小。根据霍尔效应制作的元件称为霍尔元件。

在应用中，(6)常以如下形式出现：

(7)

式中称为霍尔元件灵敏度，I称为控制电流。

由式(7)可见，若I、已知，只要测出霍尔电压，即可算出磁场B的大小；并且若知载流子类型(n型半导体多数载流子为电子，P型半导体多数载流子为空穴),则由的正负可测出磁场方向，反之，若已知磁场方向，则可判断载流子类型。 由于霍尔效应建立所需时间很短(10-12~10-14s),因此霍尔元件使用交流电或者直流电都可。使用交流电时，得到的霍尔电压也是交变的，(7)中的I和应理解为有效值。

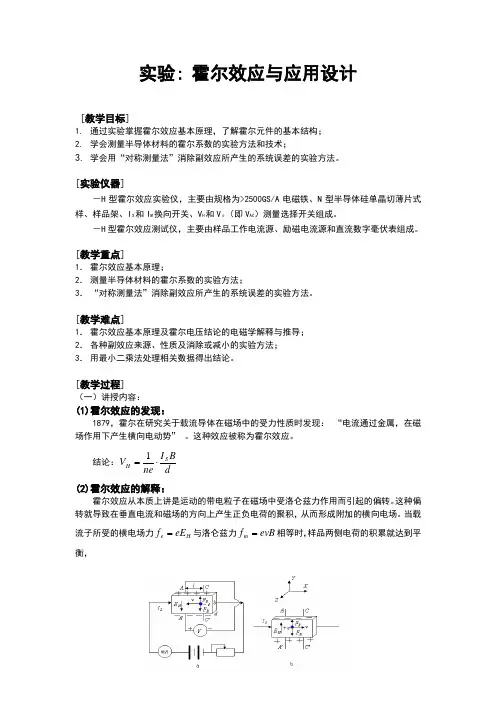

实验: 霍尔效应与应用设计

[教学目标]

1. 通过实验掌握霍尔效应基本原理，了解霍尔元件的基本结构；

2. 学会测量半导体材料的霍尔系数的实验方法和技术；

3. 学会用“对称测量法”消除副效应所产生的系统误差的实验方法。

[实验仪器]

－H型霍尔效应实验仪，主要由规格为>2500GS/A电磁铁、N型半导体硅单晶切薄片式样、样品架、IS和IM换向开关、VH和Vσ（即VAC）测量选择开关组成。

－H型霍尔效应测试仪，主要由样品工作电流源、励磁电流源和直流数字毫伏表组成。

[教学重点]

1． 霍尔效应基本原理；

2． 测量半导体材料的霍尔系数的实验方法；

3． “对称测量法”消除副效应所产生的系统误差的实验方法。

[教学难点]

1． 霍尔效应基本原理及霍尔电压结论的电磁学解释与推导；

2． 各种副效应来源、性质及消除或减小的实验方法；

3． 用最小二乘法处理相关数据得出结论。

[教学过程]

（一）讲授内容：

(1)霍尔效应的发现：

1879，霍尔在研究关于载流导体在磁场中的受力性质时发现： “电流通过金属，在磁场作用下产生横向电动势” 。这种效应被称为霍尔效应。

结论：dBIneVSH1

(2)霍尔效应的解释：

霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。当载流子所受的横电场力HeeEf与洛仑兹力evBfm相等时，样品两侧电荷的积累就达到平衡，

BeeEHv

（1）

bdneISv （2）

由 （1）、（2）两式可得：

dBIRdBInebEVSHSHH1 （3）

比例系数neRH1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，

(3) 霍尔效应在理论研究方面的进展

1、量子霍尔效应(Quantum Hall Effect)

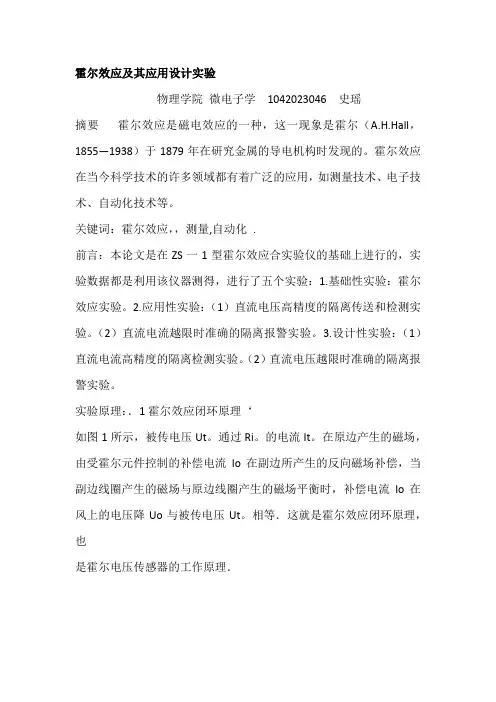

霍尔效应及其应用设计实验

物理学院微电子学 1042023046 史瑶

摘要霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。霍尔效应在当今科学技术的许多领域都有着广泛的应用，如测量技术、电子技术、自动化技术等。

关键词：霍尔效应，，测量,自动化 .

前言：本论文是在ZS一1型霍尔效应合实验仪的基础上进行的，实验数据都是利用该仪器测得，进行了五个实验：1.基础性实验：霍尔效应实验。2.应用性实验：（1）直流电压高精度的隔离传送和检测实验。（2）直流电流越限时准确的隔离报警实验。3.设计性实验：（1）直流电流高精度的隔离检测实验。（2）直流电压越限时准确的隔离报警实验。

实验原理：．1霍尔效应闭环原理‘

如图1所示，被传电压Ut。通过Ri。的电流It。在原边产生的磁场，由受霍尔元件控制的补偿电流Io在副边所产生的反向磁场补偿，当副边线圈产生的磁场与原边线圈产生的磁场平衡时，补偿电流Io在风上的电压降Uo与被传电压Ut。相等．这就是霍尔效应闭环原理，也

是霍尔电压传感器的工作原理．

Abstract Hall effect is a magnetic effect, this phenomenon is the Hall

(AHHall ,1855-1938) in the study in 1879 when the metal conductive

bodies found. Hall effect in many areas of science and technology today

have a wide range of applications such as measurement technology,

electronics technology, automation technology.

Keywords: Hall effect, measurement and automation.
