PPR管道安装技术交底

技术交底记录

编号：

工程名称 泊汇苑项目 交底单位 天津市兴业龙祥建设工程有限公司

交底日期 分项工程名称 室内PPR水管安装

交底内容：

1、施工工艺

1.1 工艺流程

测量放线→预制加工→管道敷设→管道连接→管卡固定→压力试验→冲洗消毒

1.2.1测量放线

管道安装应测量好管道长度、标高；管道的标识应面向外侧，处于明显位置。

1.2.2预制加工

管材切割前，必须正确测量和计算好所需长度，用铅笔在管表面画出切割线和热熔连接深度线，连接深度应符合下表的规定。

热熔技术要求

DN（mm） 20 25 32 40 50 63 75 90 110

加热时间（s） 5 7 8 12 18 24 30 40 50

加工时间（s） 4 4 4 6 6 6 10 10 15

冷却时间（min） 3 3 4 4 5 6 8 8 10

熔接弯头或三通等管件时，应注意管道的走向。宜先进行预装，校正好方向，用铅笔画出轴向定位线。

1.2.3管道敷设

管道安装时，不得有轴向扭曲。穿墙或穿楼板时不宜强制校正。管道穿越楼板时，应设置钢制套管，套管高出地面20mm～50mm。管道穿越屋面时，应采取严格的防水措施。

1.2.4管道连接

同种材质的PP-R管材和管件之间，应采用热熔连接或电熔连接。熔接时应使用专用的热熔或电熔焊接机具。

热熔连接应按下列步骤进行：

1)热熔工具接通电源，待达到工作温度(指示灯亮)后，方能开始热熔。 2)加热时，管材应无旋转地将管端插入加热套内，插入到所标识的连接深度；同时，无旋转地把管件推到加热头上，并达到规定深度的标识处。加热时间必须符合规定(或见热熔焊机的使用说明)。

3)达到规定的加热时间后，必须立即将管材与管件从加热套和加热头上同时取下，迅速无旋转地沿管材与管件的轴向直线均匀地插入到所标识的深度，使接缝处形成均匀的凸缘。

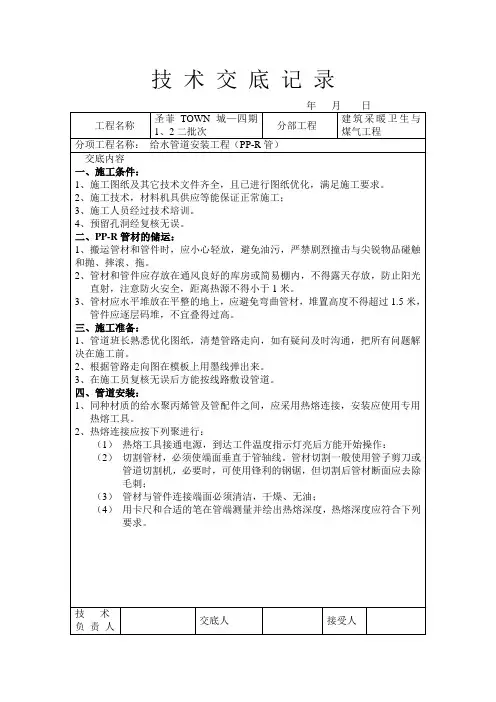

技 术 交 底 记 录

年 月 日

工程名称 圣菲TOWN城—四期1、2二批次 分部工程 建筑采暖卫生与煤气工程

分项工程名称： 给水管道安装工程（PP-R管）

交底内容

一、施工条件：

1、施工图纸及其它技术文件齐全，且已进行图纸优化，满足施工要求。

2、施工技术，材料机具供应等能保证正常施工；

3、施工人员经过技术培训。

4、预留孔洞经复核无误。

二、PP-R管材的储运：

1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖。

2、管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米。

3、管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5米，管件应逐层码堆，不宜叠得过高。

三、施工准备：

1、管道班长熟悉优化图纸，清楚管路走向，如有疑问及时沟通，把所有问题解决在施工前。

2、根据管路走向图在模板上用墨线弹出来。

3、在施工员复核无误后方能按线路敷设管道。

四、管道安装：

1、同种材质的给水聚丙烯管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。

2、热熔连接应按下列聚进行：

（1） 热熔工具接通电源，到达工件温度指示灯亮后方能开始操作：

（2） 切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪刀或管道切割机，必要时，可使用锋利的钢锯，但切割后管材断面应去除毛刺；

（3） 管材与管件连接端面必须清洁，干燥、无油；

（4） 用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度应符合下列要求。

技术

负 责 人 交底人 接受人

技 术 交 底 记 录

2003 年 月 日

技术交底记录

表C2-1 编 号

工程名称 交底日期 年 月 日

施工单位 分项工程名称

交底提要 ××××相关材料、机具准备、质量要求及施工工艺。

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

一、施工准备

(一)技术准备：认真熟悉图纸，根据施工方案决定的施工方法做好施工准备工作。参照有关专业设备图和装修建筑图，核对各种管道和坐标、标高是否交叉、管道排列所用空间是否合理，有问题应及时与设计和有关人员研究解决，办好变更洽商记录。

(二)材料准备：PP-R管材、阀门水表、PP-R管件。

(三)机具准备：热熔机、管剪、钢卷尺。

二、工艺流程

安装准备→预制加工→干管安装→立管安装→支管安装→管道试验→管道冲洗→管腔内消毒

三、操作工艺

1. 安装准备：根据技术要求，图纸设计要求，准备所需管材、管件及工具。

2. 预制加工：总体原则是按设计图纸画出管道分路、管径、预留管口、阀门位置等施工草图，在实际施工的结构位置上标记，按标记分段量出实际安装的尺寸，然后再按此尺寸进行下料预制。

3. PP-R热熔连接操作：1）热熔器接通电源，到达温度指示灯亮后方能开始操作。

2）切割管材必须使端面垂直于管轴线，管材切割一般使用专用管子剪，如为大管径，则用锯条切割，切割后断面去毛刺和毛边。

3）管格与管件连接端面必须清洁、干燥、无油。

4）用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合下表规定： 注：若环境温度小于5℃，加热时间应延长50%。

5）熔接弯头或三通时，按设计图纸要求应注意其方向，在管件和管材的直线方向上，用辅

技术交底记录

表C2-1 编 号

工程名称 交底日期 年 月 日

施工单位 分项工程名称

交底提要 ××××相关材料、机具准备、质量要求及施工工艺。

技 术 交 底 记 录

2012 年 6 月 20 日

工程名称 阜阳市颍泉区临沂商城安置区项目 分部工程 PPR管道施工

分项工程名称：PPR给水管道施工

一、施工准备

1. 施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。安装人员须熟悉-PP-R管的一般性能，掌握必须的操作要点。

2. 在各项预制加工项目开始前，根据设计施工图编制材料计划，，将需要的材料、设备等按规格、型号准备好，运至现场。

3. 材料设备要求：到现场的管材、管件等须认真检查，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。

1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基

本一致。

2）管材的端面应垂直于管材的轴线。管件应完整、无缺损、无变形。

3）管件和管材不应长期置于阳光下照射，为避免管子在储运时弯曲，堆放应平整。搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。

4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置一定时间，使

其温度接近施工现场环境温度。

二、管道安安装工艺及要求

（一）一般规定

1、管道在安装施工前，应具下列条件：

a施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；

b施工技术、材料机具供应等能保证正常施工；

c施工人员应经过建筑给水聚丙烯管道安装的技术培训。

2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。

3、不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行技术鉴定或复检。

4、管道系统安装过程中的开口处应及时封堵。

5、施工安装时应复核冷、热水管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。

（二）管道敷设安装要点
