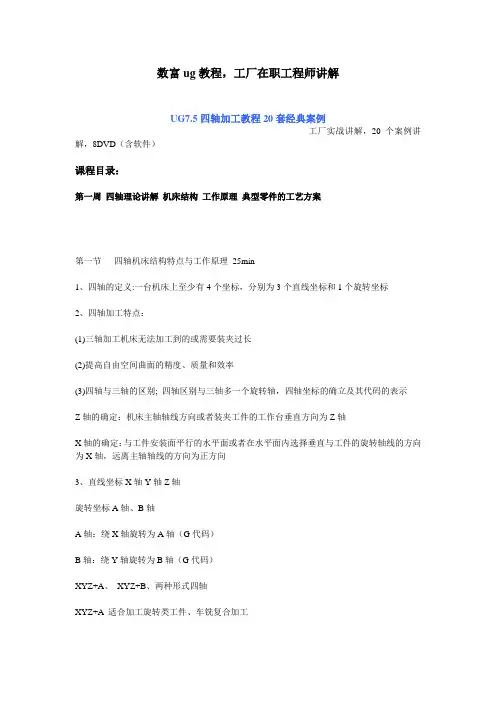

数富ug教程,工厂在职工程师讲解UG7.5四轴加工教程20套经典案例--工厂实战讲解,20个案例讲解,8DVD(含软件)课程目录:第一周四轴理论讲解机床结构工作原理典型零件的工艺方案第一节四轴机床结构特点与工作原理25min1、四轴的定义:一台机床上至少有4个坐标,分别为3个直线坐标和1个旋转坐标2、四轴加工特点:(1)三轴加工机床无法加工到的或需要装夹过长(2)提高自由空间曲面的精度、质量和效率(3)四轴与三轴的区别; 四轴区别与三轴多一个旋转轴,四轴坐标的确立及其代码的表示Z轴的确定:机床主轴轴线方向或者装夹工件的工作台垂直方向为Z轴X轴的确定:与工件安装面平行的水平面或者在水平面内选择垂直与工件的旋转轴线的方向为X轴,远离主轴轴线的方向为正方向3、直线坐标X轴Y轴Z轴旋转坐标A轴、B轴A轴:绕X轴旋转为A轴(G代码)B轴:绕Y轴旋转为B轴(G代码)XYZ+A、XYZ+B、两种形式四轴XYZ+A 适合加工旋转类工件、车铣复合加工XYZ+B 工作台相对较小、主轴刚性差、适合加工小产品四轴可以实现产品除底面外5个面都可以做加工,加工前我们必须对产品进行分析,确定四轴机床。
第二节四轴加工优点应运典型零件的工艺方案实际生产加工常发生的问题及其解决方案20min1、三轴加工的缺点:(1)刀具长度过长,刀具成本过高(2)刀具振动引发表粗糙度问题(3)工序增加,多次装夹(4)刀具易破损(5)刀具数量增加(6)易过切引起不合格工件(7)重复对刀产生累积公差2、四轴优点:(1)刀具得到很大改善(2)加工工序缩短装夹时间(3)无需夹具(4)提高表面质量(5)延长刀具寿命(6)生产集中化(7)有效提高加工效率和生产效率3、四轴加工主要应运的领域:航空、造船、医学、汽车工业、模具4、四轴应运的典型零件:凸轮、涡轮、蜗杆、螺旋桨、鞋模、立体公、人体模型、汽车配件、其他精密零件加工5、四轴加工工工艺及其实际生产加工常发生的问题及其解决方案:(1)四轴工件坐标系的确立、四轴G代码NC程序表示(2)各种不同机台复杂零件的装夹(3)加工辅助线、辅助面的制作(4)四轴加工刀具与工件点接触,非刀轴中心的补偿(5)加工过程中刀具碰撞问题(6)刀轨的校验及其仿真加工(7)不同四轴机器,不同刀轨和后处理第二周结合案例讲解软件的综合使用技巧和UG7、5新增功能的使用第三节麻花钻四轴加工及其UG7、5多轴驱动的讲解A 160min1、UG多轴驱动的应用,四轴加工的基本流程曲面驱动四轴开粗流线加工曲线、点加工2、多轴加工的装夹及其UG5多轴驱动的讲解多轴等高加工多轴外形轮廓加工多轴顺序铣加工第四节UG7、5几何体9种驱动方法的详细讲解和各参数设置140min曲线/点驱动方法加工3D刻字、3D流道螺旋式、边界加工曲面加工(重点) 曲面必须连续曲面UV方向一致辅助面驱动流线加工(常用)刀轨、径向切削、外形轮廓加工、用户自定义第五节UG7、5多轴加工18种刀轴方向的控制和复杂零件轴向的判定150min 远离直线、朝向直线、远离点、朝向点、相对于矢量、(前倾角、后倾角)垂直于部件、相对于部件插补矢量、插补角度至部件、插补矢量至驱动、(前倾角、后倾角)优化后驱动、垂直于驱动体、侧刃驱动体、相对于驱动体(前倾角、后倾角)前倾角:沿着刀具加工方向来设定倾斜角度后倾角:刀具加工方向两侧位置夹角的控制如果前倾角控制的是X方向,那么后倾角控制是Y方向,4轴垂直于部件、4轴垂直于驱动当切削方向发生变化后,旋转角度也相对应的发生变化旋转角度:沿着刀具加工方向来设定倾斜角度,加工方向为正角,反方向为负角4轴相对于部件、4轴相对驱动双4轴在部件上、双4轴在驱动上第六节热身1花瓶四轴加工案例B 90min1. 分析图形结构特点,制定加工工艺,设计装夹方式2. 定轴开粗,制作合理检查面,控制刀轨产生方向3. 曲面驱动加工外表面第七节热身2飞刀刀杆四轴加工案例A 50min1. 四轴开粗方法2. 局部开粗,毛坯制作、刀轴矢量方向3. 曲面UV分析及其修改4. 刀轨变换操作第三周讲解典型零件的程序制作并结合本公司所要加工的零件第八节入门1工字型倒扣四轴加工案例A 120min1. 四轴曲面驱动开粗详细操作,驱动面UV方向的分析方法2. 三轴型腔开粗详细操作,编辑投影矢量的确定3. 没有在岛的周围定义切削材料,修改层高度4. 不能在任何层切削该部件,修改刀轴矢量方向5. 投影矢量时,刀轴不能依赖部件,修改投影矢量6. 平面不垂直于刀轴,修改刀轴矢量,修改为垂直于第一个面或者面的法线方向7. 四轴精加工曲面、侧面操作方法第九节入门2凸轮四轴加工案例B 180min1. 四轴驱动开粗的加工方法,切削模式:往复式加工、螺旋式加工2. 曲面驱动的分析与修剪3. 曲线\点驱动加工操作(重点)4. 刀轨变换:旋转、平移5. 刀轨过切措施:修改公差、设置检查面、曲面百分比,过且检查确认无误方可加工。

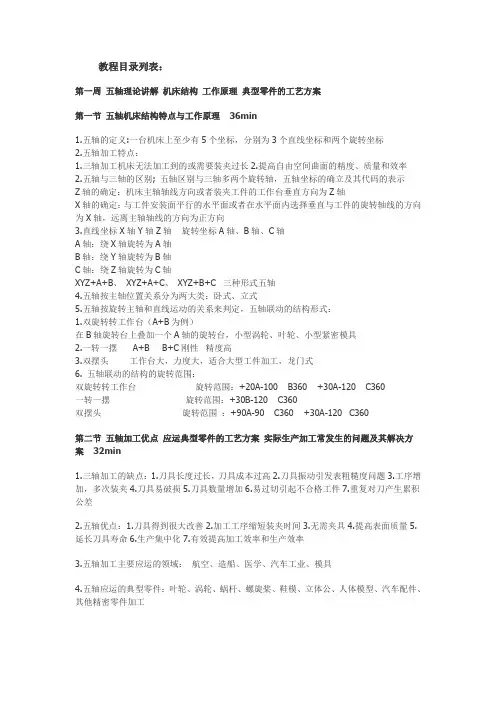

教程目录列表:第一周五轴理论讲解机床结构工作原理典型零件的工艺方案第一节五轴机床结构特点与工作原理36min1.五轴的定义:一台机床上至少有5个坐标,分别为3个直线坐标和两个旋转坐标2.五轴加工特点:1.三轴加工机床无法加工到的或需要装夹过长2.提高自由空间曲面的精度、质量和效率2.五轴与三轴的区别; 五轴区别与三轴多两个旋转轴,五轴坐标的确立及其代码的表示Z轴的确定:机床主轴轴线方向或者装夹工件的工作台垂直方向为Z轴X轴的确定:与工件安装面平行的水平面或者在水平面内选择垂直与工件的旋转轴线的方向为X轴,远离主轴轴线的方向为正方向3.直线坐标X轴Y轴Z轴旋转坐标A轴、B轴、C轴A轴:绕X轴旋转为A轴B轴:绕Y轴旋转为B轴C轴:绕Z轴旋转为C轴XYZ+A+B、XYZ+A+C、XYZ+B+C 三种形式五轴4.五轴按主轴位置关系分为两大类:卧式、立式5.五轴按旋转主轴和直线运动的关系来判定,五轴联动的结构形式:1.双旋转转工作台(A+B为例)在B轴旋转台上叠加一个A轴的旋转台,小型涡轮、叶轮、小型紧密模具2.一转一摆A+B B+C刚性精度高3.双摆头工作台大,力度大,适合大型工件加工,龙门式6. 五轴联动的结构的旋转范围:双旋转转工作台旋转范围:+20A-100 B360 +30A-120 C360一转一摆旋转范围:+30B-120 C360双摆头旋转范围:+90A-90 C360 +30A-120 C360第二节五轴加工优点应运典型零件的工艺方案实际生产加工常发生的问题及其解决方案32min1.三轴加工的缺点:1.刀具长度过长,刀具成本过高2.刀具振动引发表粗糙度问题3.工序增加,多次装夹4.刀具易破损5.刀具数量增加6.易过切引起不合格工件7.重复对刀产生累积公差2.五轴优点:1.刀具得到很大改善2.加工工序缩短装夹时间3.无需夹具4.提高表面质量5.延长刀具寿命6.生产集中化7.有效提高加工效率和生产效率3.五轴加工主要应运的领域:航空、造船、医学、汽车工业、模具4.五轴应运的典型零件:叶轮、涡轮、蜗杆、螺旋桨、鞋模、立体公、人体模型、汽车配件、其他精密零件加工5.五轴加工工工艺及其实际生产加工常发生的问题及其解决方案:1.五轴工件坐标系的确立、五轴G代码NC程序表示2.各种不同机台复杂零件的装夹3.加工辅助线、辅助面的制作4.五轴加工刀具与工件点接触,非刀轴中心的补偿5.加工过程中刀具碰撞问题6.刀轨的校验及其仿真加工7.不同五轴机器,不同刀轨和后处理第二周结合案例讲解软件的综合使用技巧和UG7.5新增功能的使用第三节案例1 五轴加工坐标与刀具补偿装夹及其UG7.5多轴驱动的讲解116min1.五轴坐标的设定:五轴坐标系一般情况下设在工作台回转中心上2.UG7.5中工件坐标系讲解:刀轴矢量、3轴半开粗、多轴面铣加工1.局部坐标系设定G52使用举例格式:G52 X_Y_Z_;式中:X 、Y、 Z:五轴加工机床局部坐标系原点在当前工件坐标系中的坐标值。

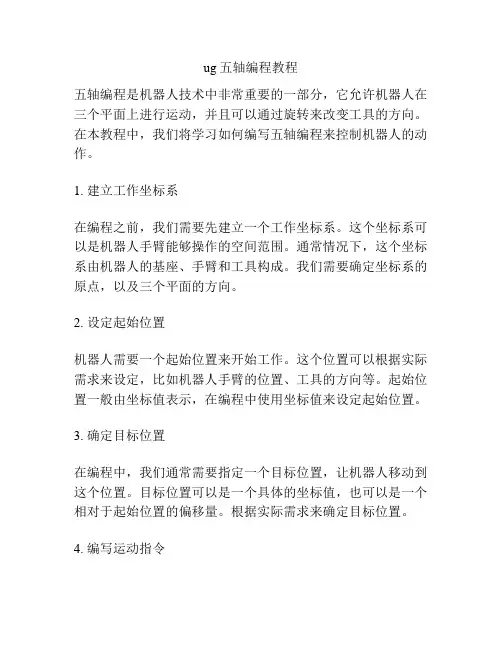

ug五轴编程教程五轴编程是机器人技术中非常重要的一部分,它允许机器人在三个平面上进行运动,并且可以通过旋转来改变工具的方向。
在本教程中,我们将学习如何编写五轴编程来控制机器人的动作。
1. 建立工作坐标系在编程之前,我们需要先建立一个工作坐标系。
这个坐标系可以是机器人手臂能够操作的空间范围。
通常情况下,这个坐标系由机器人的基座、手臂和工具构成。
我们需要确定坐标系的原点,以及三个平面的方向。
2. 设定起始位置机器人需要一个起始位置来开始工作。
这个位置可以根据实际需求来设定,比如机器人手臂的位置、工具的方向等。
起始位置一般由坐标值表示,在编程中使用坐标值来设定起始位置。
3. 确定目标位置在编程中,我们通常需要指定一个目标位置,让机器人移动到这个位置。
目标位置可以是一个具体的坐标值,也可以是一个相对于起始位置的偏移量。
根据实际需求来确定目标位置。
4. 编写运动指令一旦我们确定了起始位置和目标位置,我们就可以开始编写运动指令。
这些指令告诉机器人应该如何移动,以及移动的速度和加速度。
编程语言中通常提供了一些指令来实现这些功能,比如直线插补、圆弧插补等。
5. 调试和优化编写完运动指令后,我们需要对程序进行调试和优化。
这包括检查程序中的错误,修改参数以获得更好的运动效果。
通常情况下,我们可以通过机器人模拟器来模拟程序的运行情况,并进行调试和优化。
总结:五轴编程是一项复杂而重要的任务,它允许机器人在三个平面上进行运动,并进行工具方向的调整。
通过建立工作坐标系、设定起始位置、确定目标位置、编写运动指令以及进行调试和优化,我们可以实现机器人的精确控制。

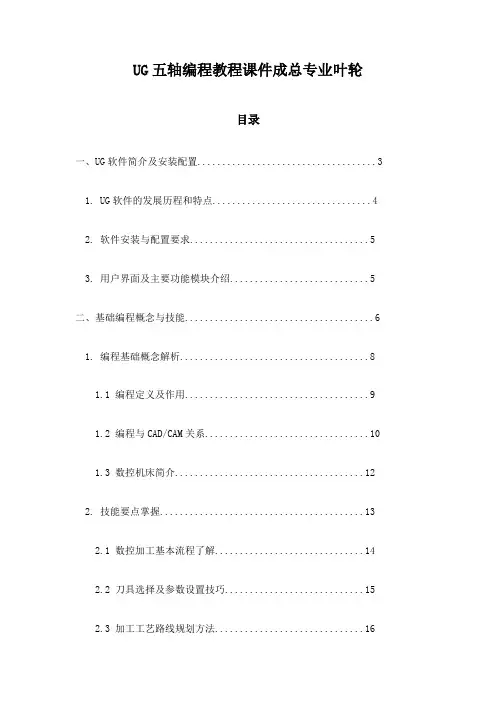

UG五轴编程教程课件成总专业叶轮目录一、UG软件简介及安装配置 (3)1. UG软件的发展历程和特点 (4)2. 软件安装与配置要求 (5)3. 用户界面及主要功能模块介绍 (5)二、基础编程概念与技能 (6)1. 编程基础概念解析 (8)1.1 编程定义及作用 (9)1.2 编程与CAD/CAM关系 (10)1.3 数控机床简介 (12)2. 技能要点掌握 (13)2.1 数控加工基本流程了解 (14)2.2 刀具选择及参数设置技巧 (15)2.3 加工工艺路线规划方法 (16)三、UG五轴编程入门 (17)1. 五轴加工概述及优势分析 (20)2. 五轴加工坐标系设置与转换方法 (21)3. 五轴联动数控机床操作界面介绍 (22)4. 五轴编程基本步骤与流程 (23)四、叶轮加工技术要点解析 (24)1. 叶轮结构特点及加工要求 (26)2. 叶轮加工工艺流程规划 (27)3. 专用工具与夹具选择及使用方法 (28)4. 加工过程中的注意事项与常见问题解决方案 (29)五、UG五轴编程进阶技巧与案例实战 (31)1. 编程技巧提升 (32)1.1 优化编程路径,提高加工效率 (33)1.2 复杂曲面加工策略应用实例分享 (34)1.3 刀具路径优化与调整方法 (36)2. 案例实战演练 (37)2.1 实例一 (38)2.2 实例二 (39)2.3 实例三 (40)六、高级功能拓展与探索 (40)1. 高级功能介绍及应用场景分析 (42)2. 拓展模块学习与探索方法建议 (43)3. 行业发展趋势预测与展望 (44)七、课程总结与复习要点 (46)1. 课程重点内容回顾与总结 (47)2. 复习要点提示及学习建议 (48)一、UG软件简介及安装配置UG(Unigraphics)是一款由美国UGS公司推出的强大的CADCAMCAE高端软件,广泛应用于汽车、航空航天、机械、电子等工程领域。
