液压泵 教案

项目二认识液压泵一、教学目标1.了解液压泵的基本参数概念。

2.掌握液压泵的工作原理。

3.了解各类液压泵的优缺点及应用二、课时分配本章共4个任务，本章安排12课时。

三、教学重点通过本章的学习，能了解叶片泵的分类，掌握叶片泵的工作原理以及了解各类叶片泵的优缺点及应用。

四、教学难点1.了解柱塞泵的分类。

2.掌握柱塞泵的工作原理。

3.了解各类柱塞泵的优缺点及应用五、课后作业完成课后习题。

六、教学过程和组织任务一液压泵基础知识知识储备一、液压泵的工作原理液压泵作为液压系统的动力元件,它把原动机输入的机械能转变成液压能输出,即向整个系统提供具有一定压力的油液。

偏心轮6被其他动力（如电动机）带动旋转时，柱塞5在缸体4中往复移动。

当柱塞向下移动时，密封油腔a的容积逐渐增大，产生局部真空，油箱中的油液在大气压力作用下顶开单向阀1进入油腔a，完成泵的吸油过程。

当柱塞向上移动时，油腔a的容积变小，油腔中的油液使单向阀1切断与油箱的通路，并顶开单向阀3进入系统中，完成压油过程。

偏心轮不断旋转，泵就不断地吸油和压油。

容积式液压泵正常工作必须具备的条件如下：（1）具有密封容积。

（2）密封容积能交替变化。

（3）应有配流装置。

（4）吸油过程中油箱必须和大气相通。

二、液压泵的性能参数1．液压泵的压力液压泵的压力有工作压力和额定压力：是指液压泵在实际工作时输出油液的压力，其大小取决于（1）工作压力Pp工作负载。

（2）额定压力P是指泵在正常工作条件下允许达到的最大工作压力。

n由于液压传动的用途不同，各种液压系统所需的压力不同，为了便于液压元件的设计、制造和使用，液压泵的压力可分为几个不同的等级。

2．液压泵的排量是指不考虑泄漏情况下泵轴转一周所排出的油液体积，常用单位为排量VpmL/r或cm3/r，其大小取决于泵的密封容积的变化值。

3．流量流量是指泵在单位时间内输出的油液体积。

流量按工作条件的不同，有理论流量、实际流量和额定流量之分。

液压泵课程设计一、教学目标本节课的教学目标是让学生掌握液压泵的基本原理、结构特点和性能参数，能够分析液压泵的工作过程和选用原则。

具体来说，知识目标包括：了解液压泵的定义、分类和应用领域；掌握液压泵的工作原理、结构组成和性能指标；理解液压泵的选用原则和维护方法。

技能目标包括：能够分析液压泵的工作过程和性能参数；能够选用合适的液压泵并正确安装和使用；能够对液压泵进行简单的故障诊断和维修。

情感态度价值观目标包括：培养学生对液压技术的兴趣和好奇心；培养学生的创新意识和团队合作精神；培养学生对工程实践的热爱和责任感。

二、教学内容本节课的教学内容主要包括液压泵的基本原理、结构特点和性能参数。

首先，介绍液压泵的定义、分类和应用领域，让学生了解液压泵在工程实践中的重要性。

其次，讲解液压泵的工作原理、结构组成和性能指标，让学生掌握液压泵的基本工作原理和选用原则。

最后，介绍液压泵的选用方法和维护技巧，让学生学会如何正确选用和维护液压泵。

三、教学方法为了激发学生的学习兴趣和主动性，本节课采用多种教学方法相结合。

首先，采用讲授法，系统地讲解液压泵的基本原理、结构特点和性能参数。

其次，采用讨论法，引导学生分组讨论液压泵的选用方法和维护技巧，提高学生的思考和分析能力。

接着，采用案例分析法，分析实际工程中的液压泵应用案例，让学生更好地理解液压泵在工程实践中的应用。

最后，采用实验法，学生进行液压泵的实验操作，让学生亲身体验液压泵的工作过程，提高学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本节课准备了一系列教学资源。

教材方面，选用《液压泵与液压系统》一书，系统地介绍液压泵的基本原理、结构特点和性能参数。

参考书方面，推荐学生阅读《液压泵设计与应用》等书籍，进一步加深对液压泵的了解。

多媒体资料方面，准备液压泵的工作原理动画演示、实际工程应用视频等，帮助学生更直观地理解液压泵的工作过程。

实验设备方面，准备液压泵实验装置，让学生能够亲自动手操作，锻炼实践能力。

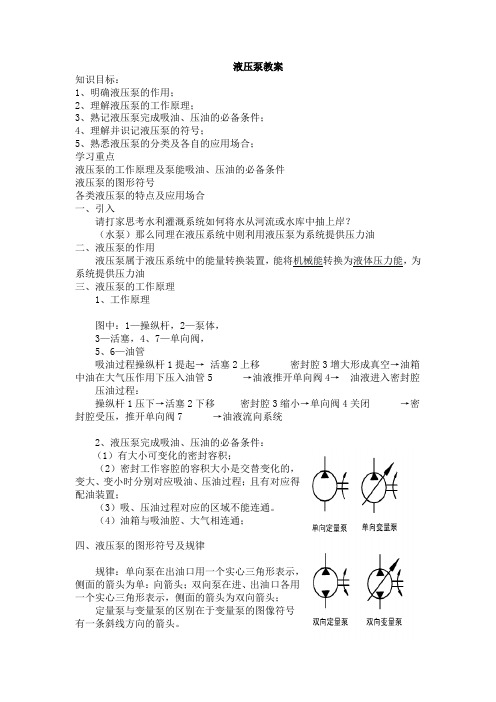

液压泵教案知识目标：1、明确液压泵的作用；2、理解液压泵的工作原理；3、熟记液压泵完成吸油、压油的必备条件；4、理解并识记液压泵的符号；5、熟悉液压泵的分类及各自的应用场合；学习重点液压泵的工作原理及泵能吸油、压油的必备条件液压泵的图形符号各类液压泵的特点及应用场合一、引入请打家思考水利灌溉系统如何将水从河流或水库中抽上岸？（水泵）那么同理在液压系统中则利用液压泵为系统提供压力油二、液压泵的作用液压泵属于液压系统中的能量转换装置，能将机械能转换为液体压力能，为系统提供压力油三、液压泵的工作原理1、工作原理图中：1—操纵杆，2—泵体，3—活塞，4、7—单向阀，5、6—油管吸油过程操纵杆1提起→活塞2上移密封腔3增大形成真空→油箱中油在大气压作用下压入油管5 →油液推开单向阀4→油液进入密封腔压油过程：操纵杆1压下→活塞2下移密封腔3缩小→单向阀4关闭→密封腔受压，推开单向阀7 →油液流向系统2、液压泵完成吸油、压油的必备条件：（1）有大小可变化的密封容积；（2）密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；且有对应得配油装置；（3）吸、压油过程对应的区域不能连通。

（4）油箱与吸油腔、大气相连通；四、液压泵的图形符号及规律规律：单向泵在出油口用一个实心三角形表示，侧面的箭头为单：向箭头；双向泵在进、出油口各用一个实心三角形表示，侧面的箭头为双向箭头；定量泵与变量泵的区别在于变量泵的图像符号有一条斜线方向的箭头。

五、液压泵的分类及其应用场合1、分类：按主要运动部件的形状和运动方式分为：齿轮泵、叶片泵、柱塞泵、螺杆泵按排量能否调节分为：定量泵、变量泵2、齿轮泵（一）工作原理轮齿分离，产生真空度而吸油；轮齿啮合，油液受到挤压而压油。

（二）径向受力不平衡问题措施：⑴减少压油口的尺寸⑵开压力平衡槽广泛应用在各种液压机械上。

3、叶片泵（一）双作用叶片泵及工作原理工作原理：利用相邻叶片间的容积变化吸压油。

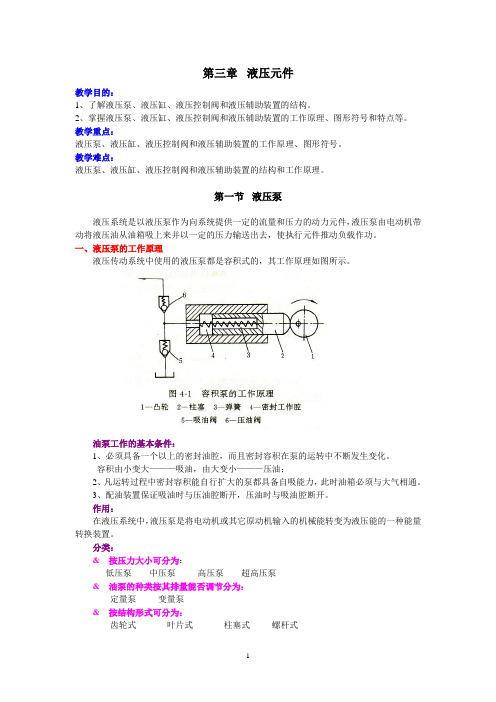

第三章液压元件教学目的：1、了解液压泵、液压缸、液压控制阀和液压辅助装置的结构。

2、掌握液压泵、液压缸、液压控制阀和液压辅助装置的工作原理、图形符号和特点等。

教学重点：液压泵、液压缸、液压控制阀和液压辅助装置的工作原理、图形符号。

教学难点：液压泵、液压缸、液压控制阀和液压辅助装置的结构和工作原理。

第一节液压泵液压系统是以液压泵作为向系统提供一定的流量和压力的动力元件，液压泵由电动机带动将液压油从油箱吸上来并以一定的压力输送出去，使执行元件推动负载作功。

一、液压泵的工作原理液压传动系统中使用的液压泵都是容积式的，其工作原理如图所示。

油泵工作的基本条件：1、必须具备一个以上的密封油腔，而且密封容积在泵的运转中不断发生变化。

容积由小变大———吸油，由大变小———压油；2、凡运转过程中密封容积能自行扩大的泵都具备自吸能力，此时油箱必须与大气相通。

3、配油装置保证吸油时与压油腔断开，压油时与吸油腔断开。

作用：在液压系统中，液压泵是将电动机或其它原动机输入的机械能转变为液压能的一种能量转换装置。

分类：& 按压力大小可分为：低压泵中压泵高压泵超高压泵& 油泵的种类按其排量能否调节分为：定量泵变量泵& 按结构形式可分为：齿轮式叶片式柱塞式螺杆式图形符号：a.单向定量液压泵b.单向变量液压泵c.单向定量马达d.单向变量马达e.双向变量液压泵f.双向变量马达二、齿轮泵1、结构：齿轮、壳体、端盖等2、工作原理密封工作腔：齿间槽、壳体、端盖组成啮合线、吸油腔、排油腔渐开线 摆线 按啮合形式 按齿形曲线 {分类 {直齿 斜齿外啮合 内啮合{{按齿面吸油过程：轮齿脱开啮合→V ↑ → p ↓ →吸油；排油过程：轮齿进入啮合→V ↓ → p ↑ →排油。

注意：齿轮泵的进出油口是不能互换的，泵内齿轮的旋转方向也不能改变。

应用：一般用于工作环境不清洁的工程机械和精度不高的一般机床，以及压力不太高而流量较大的液压系统。

第二节液压动力装置一、液压泵1. 液压泵概述液压泵是液压系统的动力元件，其作用是把原动机输入的机械能转换为液压能，向系统提供一定压力和流量的液流。

2. 液压泵工作原理:容积式泵: 泵是靠密封容积的变化来实现吸油和压油的，其排油量的大小取决于密封腔的容积变化值。

容积泵工作的必备条件:（1）具有一个或若干个周期性变化的密封容积。

（2）具有配流装置。

（3）油箱内液体的绝对压力必须恒等于或大于大气压力。

液压泵类型:结构形式:齿轮泵、叶片泵、柱塞泵和螺杆泵等。

泵的输出流量能否调节:定量泵和变量泵。

泵的额定压力的高低:低压泵、中压泵和高压泵3. 主要性能参数（1）压力:工作压力p额定压力pn（2）排量和流量:排量V:液压泵轴转一周，由其密封容腔几何尺寸变化计算而得的排出液体的体积,单位或(mL/r)。

理论流量qt:单位时间内理论上可排出的液体体积. 等于排量和转速的乘积。

V:液压泵的排量（m3/r）；n:主轴转速（r/s）；qt:液压泵理论排量（）实际流量q额定流量qn（3）泵和马达的能量转换关系、功率与效率能量损失容积损失：由于泵和马达本身的泄漏所引起的能量损失。

机械损失：由于泵和马达机械副之间的磨擦所引起的能量损失。

液压泵容积效率: q=qt-Δq机械效率:泵的输出功率:二、齿轮泵定量泵(外啮合齿轮泵和内啮合齿轮泵)。

齿轮泵没有单独的配流装置，齿轮的啮合线起配流作用。

1.齿轮泵的工作原理和结构在泵体内有一对外啮合齿轮，齿轮两端靠盖板密封，这样泵体、盖板和齿轮的个齿轮槽就形成多个密封腔，轮齿啮合线又将左右两密封腔隔开而形成吸、压油。

当齿轮按图示方向旋转时，吸油腔内的轮齿不断脱开啮合，使其密封容积不断增大而形成一定真空，在大气压力作用下从油箱吸进油液，随着齿轮的旋转，齿轮槽内的油液被带到压油腔，压油腔内的轮齿不断进入啮合，使其密封容积不断减小，油液被压出。

随着齿轮不停地转动，齿轮泵就不断地吸油和压油。

2. 高压齿轮泵的结构特点●困油:封闭容积减小会使被困油液受挤而产生高压，并从缝隙中流出，导致油液发热，轴承等机件也受到附加的不平衡负载作用。

液压泵课程设计说明书一、教学目标本课程的教学目标是使学生掌握液压泵的基本原理、结构、性能和应用，能够分析和解决液压泵在使用过程中遇到的问题。

具体分解为以下三个层面：1.知识目标：学生需要了解液压泵的基本概念、种类、工作原理和主要性能参数；掌握液压泵的构造和设计原理；理解液压泵在液压系统中的作用和应用。

2.技能目标：学生能够运用所学知识对液压泵进行选型、安装、调试和维护；具备分析液压泵故障和解决问题的能力；能够运用液压泵相关知识进行创新设计和实践。

3.情感态度价值观目标：培养学生对液压泵技术的兴趣和热情，使其认识到液压泵在现代工业中的重要性，增强其工程实践能力和创新意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.液压泵的基本原理和分类：介绍液压泵的定义、分类和基本工作原理。

2.液压泵的构造和设计：讲解液压泵的主要部件及其功能，液压泵的设计方法和步骤。

3.液压泵的性能参数和选用：介绍液压泵的主要性能参数，如何根据实际需求选用合适的液压泵。

4.液压泵在液压系统中的应用：讲解液压泵在液压系统中的作用，液压泵在不同领域的应用案例。

5.液压泵的故障分析和维护：分析液压泵常见故障的原因，介绍液压泵的维护保养方法。

6.液压泵的创新设计和实践：引导学生进行液压泵的创新设计，提高其工程实践能力。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：教师通过讲解液压泵的基本原理、结构和应用，使学生掌握相关知识。

2.案例分析法：通过分析实际案例，使学生更好地理解液压泵在工程中的应用和解决实际问题的能力。

3.实验法：学生进行液压泵的实验操作，培养学生动手能力和实际问题的解决能力。

4.讨论法：学生针对液压泵的相关问题进行课堂讨论，提高学生的思考和表达能力。

四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的液压泵教材作为主要教学资源。

2.参考书：提供液压泵相关的参考书籍，丰富学生的知识体系。

课时：2课时年级：高中学科：物理教学目标：1. 知识与技能：（1）了解液压系统的基本组成和工作原理；（2）掌握液压系统中压力、流量和功率的基本概念；（3）学会分析液压系统中的能量转换和传递过程；（4）了解液压系统在工业、农业、医疗等领域的应用。

2. 过程与方法：（1）通过实验、演示等方式，培养学生的观察能力和实验操作能力；（2）通过小组讨论、合作探究等方式，培养学生的团队合作精神和分析问题、解决问题的能力。

3. 情感态度与价值观：（1）激发学生对液压系统原理的兴趣，培养学生的科学探究精神；（2）培养学生对液压系统在各个领域应用的认知，提高学生的社会责任感。

教学重点：1. 液压系统的基本组成和工作原理；2. 液压系统中的压力、流量和功率计算。

教学难点：1. 液压系统中能量转换和传递过程的理解；2. 液压系统在不同领域应用的拓展。

教学过程：一、导入新课1. 引入液压系统在工业、农业、医疗等领域的应用实例，激发学生的学习兴趣。

2. 提出问题：液压系统是如何工作的？它有哪些基本组成？二、讲授新课1. 液压系统的基本组成：（1）液压泵：将机械能转换为液压能；（2）液压缸：将液压能转换为机械能；（3）液压阀：控制液压系统中流体流向和压力；（4）管道：连接各个液压元件，输送液压流体。

2. 液压系统的工作原理：（1）液压泵将机械能转换为液压能，通过管道输送到液压缸；（2）液压缸将液压能转换为机械能，实现工作要求。

3. 液压系统中的压力、流量和功率：（1）压力：单位面积上受到的力；（2）流量：单位时间内通过某一截面的流体体积；（3）功率：单位时间内所做的功。

4. 液压系统中的能量转换和传递过程：（1）机械能转换为液压能；（2）液压能转换为机械能。

三、实验演示1. 实验一：液压泵、液压缸、液压阀等基本元件的识别与功能介绍；2. 实验二：液压系统中的压力、流量和功率计算；3. 实验三：液压系统在不同领域应用的演示。

四、课堂小结1. 回顾本节课所学内容，总结液压系统的基本组成、工作原理和能量转换过程；2. 强调液压系统在各个领域的应用，培养学生的社会责任感。

授课时间: 第三周4小节第四周4小节第五周2小节授课内容：第三章液压泵、液压马达3-1液压泵的概述3-2齿轮泵3-3叶片泵3-4柱塞泵3-5液压马达授课学时：10能力目标：能够依据液压泵和液压马达的结构特点、使用要点、主要性能参数和工作原理对其故障进行分析并能拆卸、安装。

知识目标：1、了解常用液压泵的2、掌握液压泵和液压马达的主要性能参数和工作原理。

教学重点：1．液压压泵和液压马达的工作原理、特点和主要性能参数；2．液压泵的选用方法。

教学难点：1．液压泵和液压马达的功率和效率及计算方法；2．限压式变量叶片泵的工作原理及压力流量特性曲线。

教学内容：第三章液压泵、液压马达液压泵是液压系统的动力元件，它是将输入的机械能转换为液体压力能的能量转换装置。

液压马达是液压系统的执行元件，它是将液体的压力能转换为旋转运动机械能的能量转换装置。

第一节液压泵的概述一、液压泵的工作原理、分类及图形符号1.液压泵的工作原理液压泵由原动机驱动，把输入的机械能转换为油液的压力能，再以压力、流量的形式输入到系统中去，为执行元件提供动力，它是液压传动系统的核心元件，其性能好坏将直接影响到系统是否正常工作。

1—偏心轮2—柱塞3—缸体4—弹簧5、6—单向阀图3-1 液压泵工作原理图液压泵都是依靠密封容积变化的原理来进行工作的，图3-1所示的是一单柱塞液压泵的工作原理图，图中柱塞2装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终压紧在偏心轮1上。

原动机驱动偏心轮1旋转使柱塞2作往复运动，使密封容积a的大小发生周期性的交替变化。

当a由小变大时就形成部分真空，使油箱中油液在大气压作用下，经吸油管顶开单向阀6进入油腔a而实现吸油；反之，当a由大变小时，a腔中吸满的油液将顶开单向阀5流入系统而实现压油。

这样液压泵就将原动机输入的机械能转换成液体的压力能，原动机驱动偏心轮不断旋转，液压泵就不断地吸油和压油。

2.液压泵的特点单柱塞液压泵具有一切容积式液压泵的基本特点：(1)具有若干个密封且又可以周期性变化空间。
