试模的常见问题及解决方法

第1篇摘要：模具作为工业生产中不可或缺的工艺装备，其质量直接影响到产品的质量和生产效率。

然而，在实际生产过程中，模具往往会出现各种问题，这些问题不仅影响了生产进度，还可能导致产品质量下降。

本文针对模具常见问题，分析了其产生的原因，并提出了相应的解决方案，旨在为模具行业提供有益的参考。

一、引言模具是工业生产中用于成型、压制、浇注、热处理等工艺的重要工具，广泛应用于汽车、家电、电子、塑料、橡胶、食品等行业。

模具质量的好坏直接影响到产品的质量和生产效率。

因此，对模具问题进行深入分析，并提出有效的解决方案，对于提高模具质量、降低生产成本、提高企业竞争力具有重要意义。

二、模具常见问题及原因分析1. 模具磨损模具磨损是模具最常见的故障之一，其主要原因有以下几点：（1）模具材料选择不当：模具材料应具有足够的硬度、耐磨性、耐腐蚀性等性能，若材料选择不当，容易导致模具磨损。

（2）模具设计不合理：模具结构设计不合理，如间隙过大、过小或分布不均，容易导致模具磨损。

（3）模具加工精度不高：模具加工精度不高，导致模具在实际使用过程中出现磨损。

（4）模具润滑不良：润滑不良会导致模具磨损加剧。

2. 模具断裂模具断裂是模具失效的主要形式之一，其原因主要包括：（1）模具材料选择不当：模具材料应具有良好的强度、韧性、耐热性等性能，若材料选择不当，容易导致模具断裂。

（2）模具设计不合理：模具结构设计不合理，如应力集中、截面突变等，容易导致模具断裂。

（3）模具加工精度不高：模具加工精度不高，导致模具在实际使用过程中出现断裂。

（4）模具使用不当：模具使用过程中，操作不当、受力不均等，容易导致模具断裂。

3. 模具粘模模具粘模是模具在生产过程中常见的故障之一，其原因主要有：（1）模具表面粗糙度较大：模具表面粗糙度较大，容易导致产品与模具粘结。

（2）模具温度控制不当：模具温度控制不当，导致产品与模具粘结。

（3）模具润滑不良：润滑不良会导致模具粘模。

模具试模十大问题及解决办法模具试横十大问题及解决办法一、试模中常见问题:主浇道粘摸解夫问题的方法与顾序:1抛光主浇道- +2喷嘴与模具中心三合-3降低横其温度4缩短注射时间→5增加冷却时间→6检查喷嘞喊圈+7抛光模具表面→8+检材料是否污染。

二试模中常见问题:塑件脱模因难解夫问题的方法与顾序:1降低注射压力- +2缩短注射时间一→3增加冷却时间+4降低横具温度5抛光模具表面-6增大脱模鈄度-7减小镶块处间隙三试模中常见问题:尺寸稳定性差解夫问题的方法与顺序:1改变料管温度+2增加注射时间+3增大注射压力- +4改变螺杆背压5开高摸具温度-6降低模具温度-7调节供料t -8减小回料比例四试模中常见问题:表面波纹解夫问题的方法与顾序:1调节供料t 2升高摸具温度- +3增加注射时间- -4增大注射压力- +5提: 物料温度+6增大注射速度+7增加落道与浇口的尺寸五、试模中常见问题:塑件翘曲和变形解夫问题的方法与顾序:1降低模具- +2降低物料温度+3增加呤却时间- +4降低注射速度- +5降低注射压力- +6增加螺杆背压→7缩短注射时间六试模中常见问题:塑件脱皮分层解夫问题的方法与顾序:1检查工塑料种类和级别+2检查材料是否污染一+3升:横具温度-+4物料干燥处理-→5提:物料温度→6降低注射速度→7缩短尧口长度+8减小注射压力+9改变浇口位一10采用大孔喷嘴七试模中常见问题:银丝班纹道粘模解夫问题的方法与顾序:1降低物料温度- +2物料干燥处理一+3增大注射压力-+4增大流口尺寸- +5检查塑料的种类和级别- +6检正塑料是否污染八试模中常见问题:表面光泽差解夫问题的方法与顺序:1物料干燥处理- +2检材料是否污染+3提物料温度+4增大注射压力- +5升高摸具温度+6抛光模具表面一+7增大道与浇口的尺寸九试模中常见问题:凹痕解夫问题的方法与顾序:1调节供料量t 2增大注射压力- +3增加注射时间-4降低物料速度+5降低横其温度+6增加啡气孔- -7增大溶道与浇口尺寸→8缩短深道长度→9改变浇口位重-10降低注射压力+11增大螺杆背压+.试模中常见问题:气泡解夫问题的方法与顾序:1物料干燥处理- +2降低物料温度+3增大注射压力+4增加注射时间- +5升模具温度-6降低注射速废-7增大螺杆背压。

1、模具和注塑条件对残余应力的影响：
2、制件残余应力开裂检查：带有残余应力的制件是否会在使用环境中开裂，有几个方法可以进行预
先诊断：
1）对于聚苯乙烯，在室温下用煤油；
2）对于高密度聚乙烯，在80℃下用2%的洗涤剂溶液；
3）对于聚丙烯，在80℃下用63%(重量百分比)的三氧化铬与水的混合物。

4）对于PC料，在浓度为30%的盐酸里面浸30分钟。

3、退火处理：某些有开裂倾向的制件，可以用退火热处理方法来消除内应力，从而减少裂纹的形成。

首先，将成形品加热（通常是在玻璃化温度附近）并保持一定时间，然后再让其缓慢地自然冷却，使
发生裂纹处的大分子能自由活动、回复原来状态。

这种退火热处理法一般在成形后立即进行。

4、调湿处理：对于尼龙塑件，为了改善内应力分布状况及塑料内的晶体结构，提高制件韧性，保持尺寸相对稳定，可以进行调湿处理，其效果比退火处理更佳。

方法是将制件浸入沸水或醋酸钾水溶液（比例为 1.25:100，沸点121℃）中，浸泡时间视制件最大壁厚而定，从2小时至16小时不等。

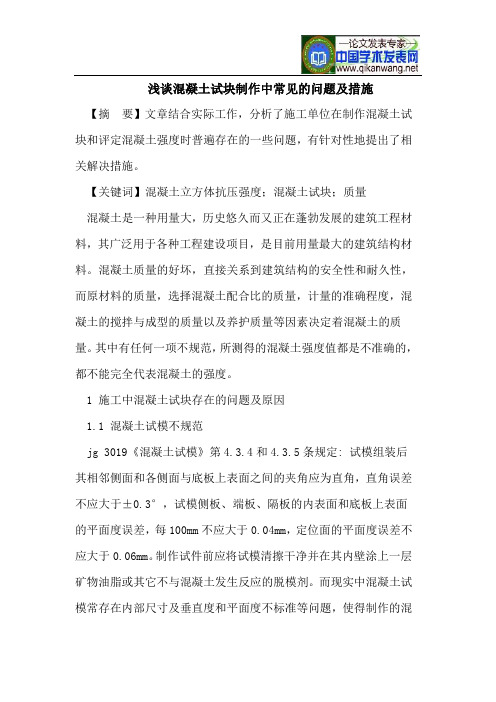

浅谈混凝土试块制作中常见的问题及措施【摘要】文章结合实际工作，分析了施工单位在制作混凝土试块和评定混凝土强度时普遍存在的一些问题，有针对性地提出了相关解决措施。

【关键词】混凝土立方体抗压强度；混凝土试块；质量混凝土是一种用量大，历史悠久而又正在蓬勃发展的建筑工程材料，其广泛用于各种工程建设项目，是目前用量最大的建筑结构材料。

混凝土质量的好坏，直接关系到建筑结构的安全性和耐久性，而原材料的质量，选择混凝土配合比的质量，计量的准确程度，混凝土的搅拌与成型的质量以及养护质量等因素决定着混凝土的质量。

其中有任何一项不规范，所测得的混凝土强度值都是不准确的，都不能完全代表混凝土的强度。

1 施工中混凝土试块存在的问题及原因1.1 混凝土试模不规范jg 3019《混凝土试模》第4.3.4和4.3.5条规定: 试模组装后其相邻侧面和各侧面与底板上表面之间的夹角应为直角，直角误差不应大于±0.3°，试模侧板、端板、隔板的内表面和底板上表面的平面度误差，每100mm不应大于0.04mm，定位面的平面度误差不应大于0.06mm。

制作试件前应将试模清擦干净并在其内壁涂上一层矿物油脂或其它不与混凝土发生反应的脱模剂。

而现实中混凝土试模常存在内部尺寸及垂直度和平面度不标准等问题，使得制作的混凝土试件尺寸不符合标准规定，甚至缺棱掉角。

造成混凝土试模不规范的原因主要是施工单位不具备相应的技术条件和经济规模，利用木板钉成大致规格的木模使用，使得制作的试件不符合规范要求。

在试模已经变形的情况下，还继续使用，制作的试块成为平行四边形。

有的在试件制作前试模内部不擦脱模剂，造成拆模困难，尺寸缺损，影响混凝土的强度评定。

1.2 混凝土试块制作操作不规范这主要体现在混凝土的取样，试件制作上。

gb/t 50107-2010《混凝土强度检验评定标准》第4.1.2和4.1.3条规定了混凝土试件应在混凝土浇筑地点随机抽取，取样频率应符合每100盘但不超过100 m3 的同配合比的混凝土，取样次数不得少于一次；另外每一工作班拌制的同配合比的混凝土，不足100盘和100m3时的取样次数不得少于一次。

10个试模问题解决方法试模常见问题1：注浇道粘模解决问题的方法和顺序：1抛光主浇道→2喷嘴与模具中心重合→3降低模具温度→4缩短注射时间→5增加冷却时间→6检查喷嘴加热圈→7抛光模具表面→8检查材料是否污染试模常见问题2：塑料件脱模困难解决问题的方法和顺序：1降低注射压力→2缩短注射时间→3增加冷却时间→4降低模具温度→5抛光模具表面→6增大脱模斜度→7减小镶块处间隙试模常见问题3：尺寸稳定性差解决问题的方法和顺序：1改变料筒温度→2增加注射时间→3增大注射压力→4改变螺杆背压→5升高模具温度→6降低模具温度→7调节供料量→8减少回料比例试模常见问题4：表面波纹解决问题的方法和顺序：1调节供料量→2升高模具温度→3增加注射时间→4增大注射压力→5提高物料温度→6增大注射速度→7增加浇道与浇口的尺寸 试模常见问题5：塑料件翘曲与变形解决问题的方法和顺序：1降低模具→2降低物料温度→3增加冷却时间→4降低注射速度→降低注射压力→6增加螺杆背压→7缩短注射时间试模常见问题6：塑料件脱皮分层解决问题的方法和顺序：1检查塑料件种类和级别→2检查材料是否污染→3升高模具温度→4物料干燥处理→5提高物料温度→6降低注射速度→7缩短浇口长度→8减小注射压力→9改变浇口位置→10采用大孔喷嘴试模常见问题7：银丝斑纹浇道粘模解决问题的方法和顺序：1降低物料温度→2物料干燥处理→3增大注射压力→4增大浇口尺寸→5检查塑料件的种类和级别→6检查塑料是否污染试模常见问题8：表面光泽差解决问题的方法和顺序：1物料干燥处理→2检查材料是否污染→3提高物料温度→4增大注射压力→5升高模具温度→6抛光模具表面→7增大浇道与浇口的尺寸试模常见问题9：凹痕解决问题的方法和顺序：1调节供料量→2增大注射压力→3增大注射时间→4降低物料速度→5降低模具温度→6增加排气孔→7增大浇道与浇口尺寸→8缩短浇道长度→9改变浇口位置→10降低注射压力→11增大螺杆背压试模常见问题10:气泡解决问题的方法和顺序：1物料干燥处理→2降低物料温度→3增大注射压力→4增加注射时间→5升高模具温度→6降低注射速度→7增大螺杆背压。

试模工艺常见问题一翘曲：解决方案1、框壳产品的翘曲是常见的2、解决方法分为前中后三个时期3、前期设计时可以预放翘曲余量4、中期工艺调整时减少内应力和加长定型时间4、中期工艺调整时减少内应力和加长定型时间5、后期可以在产品出模后完全冷却前用治具再定型二龟裂：为什么会裂呢1 残余应力引起的龟裂：即充填过剩、脱模推出和金属镶嵌件造成的。

作为在充填过剩的情况下产生的龟裂2 外部应力引起的龟裂：这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。

3 外部环境引起的龟裂:化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂解决方法1：（1）由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。

（2）在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。

（3）一般情况下，模温较低时容易产生应力，应适当提高温度。

但当注射速度较高时，即使模温低一些，也可减低应力的产生。

（4）注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。

（5）非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。

脱模推出时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。

只要仔细观察龟裂产生的位置，即可确定原因。

检查模具流道是否太小,入水位是否太薄,尽量保压压力不要太高三顶白的原因（1）射胶压力过大，产品打的太实，其次顶针压力，产品的冷却时间不足；产品脱模不顺。

（2）后模有倒扣（抛光不足、锣痕、顶针不够，顶针过长……）解决模具稍作修改四粘模原因（1）模具粗糙度太大，模温过高。

脱模斜度太小，材料干燥不彻底，注射压力太大模具的抛光不到位。

解决方案；（1）模具的抛光到位,产品的脱模角度加大,降低模温。

试模订单结算不成功问题的解决一、问题Client 200，试模订单结算规则中维护两行：物料和G/L科目,但结算时，系统提示“没有估算额;不可能结算”。

消息号KD256诊断发送方有结果分析码，但是没有应计值。

要么尚未启动发送方应计，要么待结算的应计值等于零。

注释一旦在技术上完成发送方，或发送方已最终交付，则只结算实际成本。

这适用于o无法执行收入的项目。

∙在针对销售订单生产的服务管理中，为以下各项在应计版本中设置标识（在销售订单生产中计算订单的在产品(WIP)）o生产订单o没有收入的内部订单o没有收入的订单∙在针对按订单设计的生产的服务管理中，为以下各项在应计版本中设置标识（在按订单设计生产中计算订单的WIP）o没有收入的内部订单o没有收入的订单∙在服务管理中，为以下各项在应计版本中设置标识（为没有收入的内部订单和服务订单计算WIP）o没有收入的内部订单o没有收入的订单∙在应计版本中为以下各项设置标识（为未结算到物料的生产订单计算WIP）o未结算到物料的生产订单步骤1. 若需要，则请启动发送方的实际成本计算2. 重启结算二、问题分析以上订单在结算时，尚处于部分交货状态（PDLV），因此系统试图计算出在制品。

如果换一种思路，将订单状态改为完全交货（DLV----在“收货”标签中选中交货完成），再进行结算。

此时，系统可以对订单进行结算，结果如下：结算后，产生FI凭证：CO凭证：成本中心报表显示：这样似乎可行，但最好能将41010604科目改成60070000科目。

但这时在obyc中对PRD-PRF 统一定义的，不能针对此类业务单独区分。

三、解决方法：经过2005/11/10讨论，不采用上述方法结算订单，而只设一个接收规则：G/L科目。

对订单生产的物料不做收货，直接和其他废料一起入库。

见讨论纪要：20051110_MM和财务若干问题的讨论.doc。

手机注塑模嵌件成型试模问题及解决方案王晓梅;程晓宇【摘要】手机上嵌件多,面积大,试模出现质量问题情况多,文章从手机注射成型工艺的特点,针时嵌件收缩率不同,采用3个方向不同的比例;变形问题采用模温、优化冷却调整;金属嵌件定位、装配、连接的问题,采用倒三角形,铆孔专门加强方式解决.最后应用综合案例解决实际问题.%Inserts on the mobile phone are numerous, large area and test mode with many the quality problems. Based on the characteristics of mobile phone injections molding, the paper aimed at inserts with different shrinking rate, adopted different proportions in three directions: deformation, adopted mold temperature, optimize cooling adjustment; metalinsert positioning, assembly, connection problems, adopted the inverted triangle, specifically strengthen the rivet holes to solve. Finally, application of comprehensive case solves practical problems. [Ch,10 fig. 10 ref. ]【期刊名称】《轻工机械》【年(卷),期】2012(030)004【总页数】4页(P101-103,107)【关键词】模具;手机注塑;嵌件成型;优化【作者】王晓梅;程晓宇【作者单位】陕西国防工业职业技术学院,陕西西安710302;陕西国防工业职业技术学院,陕西西安710302【正文语种】中文【中图分类】TG760 引言嵌件成型(insert molding)指在模具内装入预先准备好的异性材质嵌件后注入树脂，熔融的材料与嵌件接合固化，制成一体化产品的成型方法［1-2］。

1、塑件不足：主要由于供料不足，融料填充流动不良，充气过多及排气不良等原因导致填充型腔不满，塑件外形残缺不完整或多型腔时个别型腔填充不满2、尺寸不稳定：主要由于模具强度不良，精度不良，注射机工作不稳定及成形条件不稳定等原因，使塑件尺寸变化不稳定3、气泡：由于融料内充气过多或排气不良而导致塑件内残留气体，并呈体积较小或成串的空穴（注意应与真空泡区别）4、塌坑（凹痕）或真空泡：由于保压补料不良，塑件冷却不匀，壁厚不匀及塑料收缩大时5、飞边过大：由于合模不良，间隙过大，塑料流动性太好，加料过多使塑件沿边缘挤出多余薄片6、熔接不良：由于融料分流汇合时料温低，树脂与附合物不相溶等原因，使融料在汇合时，熔接不良，沿塑件表面或内部产生明显的细接缝线7、塑件表面波纹：由于融料沿模具表面不是整齐流动填充型腔而是成半固化波动状在型腔面流动或融料有滞流现象8、脱模不良：由于填充作用过强，模具脱模性能不良等原因，使塑件脱模困难或脱模后塑件变形、破裂，或塑件残留方向不符合设计要求。

9、云母片状分层脱皮：由于混入异料或模温低，融料沿模具表面流动时剪切作用过大，使料成薄层状剥落，物理性能下降10、浇口粘模：由于浇口套内有机械阻力，冷却不够或拉料杆失灵，使浇口粘在浇口套内11、透明度不良：由于融料与模具表面接触不良，塑件表面有细小凹穴造成光线乱放射或塑料分解，有异物杂质，或模具表面不光亮，使透明塑料透明度不良或不匀12、银丝斑纹：由于料内有水分或充气，及挥发物过多，融料受剪切作用过大，融料与模具表面密合不良，或急速冷却或混入异料或分解变质，而使塑件表面沿料流方向出现银白色光泽的针状条纹或云母片状斑纹13、翘曲，变形：由于成形时残余应力、剪切应力、冷却应力及收缩不均，造成的内应力；脱模不良，冷却不足，塑件强度不足、模具变形等原因，使塑件发生形状畸变，翘曲不平或型孔偏，壁厚不匀等现象14、裂纹：由于塑件内应力过大，脱模不良、冷却不匀，塑料性能不良或塑件设计不良及其它弊病（如变形）等原因，使塑件表面及进料口附近产生细裂纹，或开裂或在负荷和溶剂作用不发生开裂等现象15、黑点、黑条：由于塑料分解或料中可燃性挥发物，空气等在高温高压下分解燃烧，燃烧物随融料注入塑腔，在塑件表面呈现黑点，黑条纹，或沿塑件表面呈炭状烧伤现象16、色泽不匀或变色：由于颜料或填料分布不良，塑料或颜料变色在塑件表面的色泽不匀。

注塑试模10大问题及其解决方案试模中常见问题1：主浇道粘模解决问题的方法与顺序：1拋光主浇道→2喷嘴与模具中心重合→3降低模具温度4缩短注射时间→5增加冷却时间→6检查喷嘴加热圈→ 7拋光模具表面→8检查材料是否污染。
