多联机空调调试方案

多联机调试施工方案简介多联机调试是指在一个房间内同时安装并调试多个空调室内单元。

准确的调试对于确保每个单元的正常运行至关重要，以便提供舒适的室内气候控制。

本文档将介绍一种多联机调试的施工方案，包括所需材料、调试步骤和注意事项。

所需材料在进行多联机调试前，需要准备以下材料和工具：•多联机空调系统•室内机和室外机的安装位置布局图•室内机和室外机的连接线（电缆）•调试仪表套件（包括压力表、温度计等）•手动工具（如扳手、螺丝刀）•绝缘胶带和电线束带•漏氟检漏剂和修补材料调试步骤步骤一：准备工作1.根据室内机和室外机的安装位置布局图，确定每个室内机与室外机之间的连接线路，并检查线路是否符合设计要求。

2.确保所需材料和工具齐全，并进行必要的清洁工作，以确保工作环境整洁。

步骤二：安装室内机和室外机1.根据安装位置布局图，安装室内机和室外机。

确保室内机和室外机之间的距离符合设计要求，并确保安装稳固。

2.使用绝缘胶带和电线束带固定连接线，以保证线路的安全性和整洁性。

3.连接室内机和室外机的电缆，确保连接正确牢固。

步骤三：漏氟检漏和修复1.使用漏氟检漏剂，在室内机和室外机的连接口周围喷洒，检查是否有气体泄漏。

如发现泄漏，使用修补材料修复并再次检查直到无泄漏。

2.检查所有连接线路和接头，确保完全密封和无泄漏。

步骤四：空气调试1.打开所有室内机和室外机的电源开关，并确保电路正常工作。

2.使用调试仪表套件，检查每个室内机和室外机的温度、压力和风速等参数。

如果发现异常，请检查是否有异常音、震动或其他问题，并及时修复。

步骤五：其他调试1.检查每个室内机和室外机的制冷和制热功能是否正常工作。

如有异常，请检查和调整参数设置。

2.检查空调系统的整体工作状态，并进行必要的参数调整和优化。

注意事项1.进行多联机调试前，请确保已经获得相关的空调调试许可，以避免违反相关法规和规定。

2.在调试过程中，务必注意安全。

禁止在未经许可的情况下进行高压电路的操作。

商用多联机5S，ES安装及调试方案1，工程安装流程图内机吊装→冷媒铜管安装→充氮保压气密性试验→冷凝水管安装→电气施工→外机安装→抽真空→填充冷媒→风口安装→调试运行2，室内机安装a.根据图纸，明确室内机位置，核对室内机型号，尺寸，确定定位点足够牢靠。

b.放线打孔，制作安装室内机吊杆（Φ10mm）,吊杆长度根据吊顶高度以及室内机尺寸来确定。

吊杆采用丝杆，以便调节室内机高度及水平。

c.打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度，采用上下对夹定位法紧固固定螺栓。

注意事项：维修口尺寸应在400*400mm以上；室内机有足够的送回风空间。

3，冷媒铜管安装及保温3.1冷媒管安装1）每根铜管贴上标签，以便区别各铜管所属系统，防止接错；2）铜管焊接焊接采用专用磷铜银焊条进行钎焊，焊接过程中持续充氮，排尽铜管内的空气，从而避免焊接铜管内壁结碳，运转时进入压缩机导致故障。

（调节氮气的压力为0.2MPa）焊接完成后应该用高压氮气进行管内吹洗，彻底清除管内残余碳渣。

3）冷媒管与室内机连接300~500mm处应固定。

4）分歧管安装相邻的两个分歧管之间的直管长度不小于500mm；分歧管主管端口前的直管段不小于500mm；分歧支管到室内机部分直管段不小于500mm；分歧管安装必须有以下三个固定点：主进管段背分歧侧距离焊接点100mm 处；主分支管背分歧侧距离焊接点200mm处；分支管背分歧侧距离焊接点250mm处.3.2冷媒管保温◆为避免在连接管上冷凝结露和漏水，连接管气管和液管必须用保温材料和胶带包扎与空气隔绝。

◆保温材料应采用能耐管路温度的材料：对于热泵机型，液管侧要求耐温不低于70℃，气管侧要求耐温不低于120℃。

对于单冷机型，液管侧要求耐温不低于70℃，气管侧要求同液管侧相同。

例：耐热聚乙烯泡沫（耐120℃以上）；发泡聚乙烯（耐100℃以上）。

室内外机接头处用接头保温材料包好，与室内外机壁面无间隙，如下图。

多联机空调系统调试方案1. 概述多联机空调系统是一种可以通过一台室外机连接多台室内机实现多个房间的独立控制的空调系统。

在安装完成后，为了确保多联机空调系统的正常运行，需要进行系统的调试和优化。

本文档将详细介绍多联机空调系统的调试方案，包括系统的初步调试和进一步优化。

2. 硬件连接在进行系统调试之前，首先需要确保硬件连接的正确性。

请按照以下步骤检查和确认各个部件的连接情况：2.1 室外机的连接•确保室外机的电源线正确连接到电源插座，并检查电源线是否受损。

•检查室外机和室内机之间的连线是否正确连接，包括电源线、通讯线等。

•确保室外机和室内机之间的连接线路没有断开或损坏。

•检查室外机的排水管道是否正确连接。

2.2 室内机的连接•检查室内机和室外机之间的连线是否正确连接，包括电源线、通讯线等。

•确保室内机和室外机之间的连接线路没有断开或损坏。

•检查室内机的排水管道是否正确连接。

3. 系统调试完成硬件连接的确认后，可以开始进行多联机空调系统的初步调试。

请按照以下步骤进行系统调试：3.1 基本设置•打开系统控制面板，进行基本设置，包括语言、时间等。

•确保系统控制面板上的显示内容正确，没有出现乱码或异常情况。

3.2 室内机设置•进入每个室内机的设置界面，确保室内机的名称、温度设定等参数设置正确。

•检查室内机的风速和风向设置是否正常。

•测试室内机的温度传感器是否准确，可以通过与其他温度计进行对比。

3.3 室外机设置•进入室外机的设置界面，确保室外机的名称、运行模式等参数设置正确。

•检查室外机的运行状态是否正常，包括运行时间、制冷效果等。

•对室外机的压缩机运行状态进行检查，确保压缩机运行正常且无异常噪音。

3.4 通讯检查•检查室内机和室外机之间的通讯是否正常。

可以通过观察系统控制面板上的显示内容、室内机的运行状态等来进行检查。

•通过对比室内机和室外机的设定温度和实际温度，检查通讯是否准确可靠。

3.5 进一步优化在完成系统的初步调试后，可以考虑进一步优化系统的性能和效果。

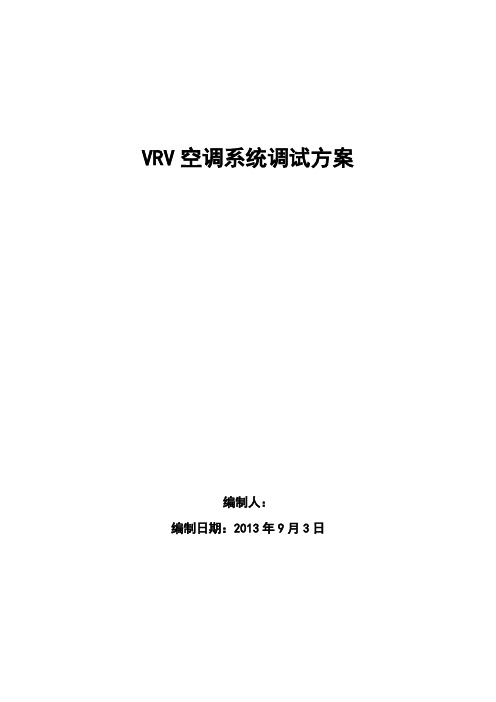

VRV空调系统调试方案编制人：编制日期：2013年9月3日一、工程概况3二、工程特点及施工目标3三、人员准备情况：3四、系统调试前准备工作31、管道吹扫32、气密性试验43、真空干燥44、冷凝水管坡度和固定5五、运行调节测试5六、现场调试方案6一、工程概况1.工程名称：办公楼（综合业务用房)2.设备型号：三菱电机VRV多联机中央空调4。

工程范围：多联机空调系统设备、管道安装调试。

二、工程特点及施工目标1。

工程特点：工程集深化设计、安装、调试、交付使用及交付后的质保期内的维护于一体。

2.工程目标：为把该工程打造成精品工程，要求我们除了做好充分的物资、机具、人力准备外,还必须配备好强有力的项目管理班子,做好施工过程中的组织、协调、管理、技术工作,协调好各专业的交叉作业。

根据工程的具体情况划分合理施工阶段,使整个空调安装工程全面顺利展开，保证工程顺利完工。

①质量目标:分项工程验收合格率达到 100%,单位工程竣工验收一次合格达 100％，②安全目标：对危险源进行有效的控制，危险源整改率达 100％，整改合格率达 100%;③工期目标：严格按照《建筑施工及服务控制程序》进行控制施工进度，确保工期履约率为 100％。

④文明施工和环境管理目标：施工时保持场地清洁，材料堆放整齐，做到帐物卡一致；对噪声进行控制,施工场所场界噪声白天不大于 65dB，夜间不大于 55dB，对于超标的设备和作业在夜间不得进行，确保施工不扰民，扰民不施工；对于施工过程中产生的固体废弃物进行分类收集、统一处理，减少对环境的影响;三、人员准备情况：专业施工工长：潘建忠厂家技术员：黄二勇空调施工人员：高志猛四、系统调试前准备工作1、管道吹扫气体吹扫的目的：去除焊接时在铜管内部形成的氧化膜和去除封口不良在管内形成的杂质和水分.步骤：使用氮气,氮气压力为 5Kg/CM2，尽量进行分层分段的氮气吹扫作业。

确认没接上扩口的部位有氮气出来后，用手压住扩口部分,压力上升压不住时，一下松手，如此反复。

多联机调试方案范文在现代家庭和办公环境中，越来越多的人选择安装多联机空调系统。

多联机系统可以通过一个外部机组和多个室内机组来同时给多个房间供暖或制冷。

然而，在安装和使用多联机系统之前，必须进行一些调试工作，以确保系统可以正常运行。

以下是针对多联机系统的调试方案。

1.确定每个房间的散热负荷：在调试多联机系统之前，需要确定每个房间的散热负荷。

这可以通过测量房间的面积、窗户的大小、墙壁的材料等来完成。

了解每个房间的散热负荷将有助于确定每个室内机组的功率需求，并确保系统可以有效地为所有房间供暖或制冷。

2.安装正确的大小和类型的室内机组：根据每个房间的散热负荷确定正确的大小和类型的室内机组。

不同的室内机组具有不同的散热能力和功能。

确保安装的室内机组与每个房间的需求相匹配，并且可以提供所需的制冷或供暖效果。

3.安装正确的大小和类型的外部机组：选择正确的大小和类型的外部机组也非常重要。

外部机组的功率和散热能力应与所有室内机组的需求相匹配。

过大或过小的外部机组都会影响系统的性能和能效。

4.连接管道系统：连接正确的大小和类型的管道系统是多联机系统调试的关键步骤之一、确保连接的管道系统符合制造商的规范，并采取适当的绝缘措施以减少能量损耗和漏气。

5.检查冷媒流量和压力：调试过程中，应检查冷媒的流量和压力。

冷媒的流量和压力直接影响系统的制冷或供暖效果。

确保冷媒的流量和压力在制造商指定的范围内，以确保系统的正常运行。

6.进行系统测试：在完成以上步骤后，需要进行系统测试以确保多联机系统可以正常运行。

测试包括启动系统，检查室内机组和外部机组之间的通信，确保每个室内机组可以独立地调节温度，并检查系统的能效。

7.调整系统设置：根据实际需求，进行系统设置的调整。

可以调整室内机组的运行时间和温度设定值，以满足不同房间的需求。

此外，还可以调整系统的工作模式，例如自动模式、制冷模式或供暖模式。

8.提供用户培训：最后，向用户提供系统的使用培训。

多联机系统调试方案摘要：多联机系统是一种集中控制多个室内机的空调系统，具有高效节能、个性化控制和灵活运行等优点。

然而，多联机系统的调试过程较为复杂，需要考虑到各个室内机之间的协调运行以及系统整体的稳定性。

本文将针对多联机系统的调试过程提出一套方案，以帮助工程师们顺利完成调试工作。

一、前期准备工作在进行多联机系统调试前，必须对系统的组成部分有清晰的了解。

首先，了解系统的整体架构，包括室内机、室外机和控制器之间的连接方式。

其次，了解各个室内机的位置、布局和管道连接情况。

最后，检查安装是否完成，包括室内机和室外机的电源接线以及管道连接是否牢固。

二、系统初始化在进行调试前，需要进行系统初始化。

首先，连接所有的室内机和室外机，确保电源接线正确且稳定。

然后，根据系统的要求进行控制器的设置。

调试人员应按照系统的规定对控制器设置合适的参数，如温度范围、风速等。

最后，对系统进行开机测试，检查各个室内机的运行状态是否正常。

三、各个室内机的调试1. 静音调试对于多联机系统来说，静音是一个重要的考虑因素。

调试人员应该根据系统的要求对各个室内机进行静音调试。

具体步骤包括调节风速、检查室内机的摩擦噪声以及降低空调振动等。

2. 温度调试调试人员应该根据室内机的位置和需求合理设置温度。

首先，设置一个标准室内温度，并检查各个室内机的运行状态。

然后，根据实际需求调整各个室内机的温度，确保系统能够根据不同区域的需求进行合适的温度调节。

3. 风速调试调试人员应根据需求调整各个室内机的风速。

首先，设置一个标准风速，并检查各个室内机的风速状态。

然后，根据实际需求调整各个室内机的风速，确保系统能够提供合适的风速给不同区域。

四、系统整体调试1. 协调运行多联机系统中，各个室内机需要协调运行，以实现整体的空调效果。

调试人员应对系统进行整体调试，确保各个室内机之间的协调运行。

具体方法包括调整风速、温度设置以及协调室内机之间的制冷/制热工作。

2. 故障排查在进行系统整体调试过程中，可能会出现一些故障或问题。

引言概述：本文是针对美的中央空调多联机系统的调试过程进行的报告。

本报告包括了系统调试的目的、调试过程和结果以及相关问题的分析和解决方案。

通过本次调试，我们旨在验证系统的正常运行，并提供一些改进建议以优化其性能。

正文内容：一、系统调试的目的1.验证美的中央空调多联机系统的工作状态是否正常。

2.检查各个联机机组之间的协调工作是否良好。

3.检查系统的自动控制功能是否正常。

4.评估系统的制冷供暖性能，包括温度控制和能耗情况。

5.提供改进建议以进一步优化系统性能。

二、调试过程和结果1.系统硬件设备的检查a.检查每个联机机组的外观和安装情况，确保没有明显的损坏或故障。

b.对主控制器和室内面板进行检查，确保其正常运行。

c.检查系统的电气连接，确认连接牢固可靠。

2.系统运行功能的调试a.将系统置于制冷模式下，检查系统的室内温度控制功能。

b.将系统置于供暖模式下，检查系统的室内温度控制功能。

c.检查系统的自动控制功能，包括定时开关机和温度调节功能。

3.联机机组之间协调工作的检查a.检查系统的多联机控制功能，确认每个机组之间的协调工作正常。

b.检查系统的智能运行模式，确保机组之间的负载平衡。

c.测试系统的容错功能，模拟其中一个机组故障时，确认系统的其他机组可以正常工作。

4.制冷供暖性能的评估a.对于制冷模式，通过测量不同区域的室内温度，评估系统的制冷性能和温度控制精度。

b.对于供暖模式，通过测量不同区域的室内温度，评估系统的供暖性能和温度控制精度。

c.通过监测系统的能耗情况，评估系统的节能性能，并提供相应的改进建议。

5.改进建议和解决方案a.针对系统运行中发现的问题，提供解决方案和改进建议。

b.推荐优化系统的定期维护和保养措施，以保持系统的良好运行状态。

c.建议系统运行过程中的注意事项，以提高系统的整体性能和寿命。

总结：本文对美的中央空调多联机系统的调试过程进行了详细的阐述。

通过系统的硬件设备检查，运行功能调试以及联机机组之间的协调工作的检查，我们确认系统可以正常运行，并且各个机组之间的协调工作良好。

关于V4调试、检测及维修的指引文件号: KB0606.1296-2009第 1 页共 5 页调试指引一、调试注意事项：1、开机顺序：配线检查----内外机台数检查----上电预热检查----压机开机参数检查2、室外机配线：电源配线需满足要求，粗略计算每个压机额定电流为10A，相应机组的总电流为10*压机数量（A），最小配线应大于此总电流值。

室内机配线：-------以下的“内机”都表示为同一系统下的内机a）、同一系统的内外机可分开供电，最佳方案时同一总开关供电，其下分支为内外机电源总开关，上电时同时有电，断电时同进无电；b）、内外机分开供电时，必需保证同一个系统的每个内机的电源是由唯一一个电流总开关来控制管理（内机多时可以在其下有分支的控制开关），以防止同一系统的内机有上电和不上电的内机，造成系统的问题；在不能做到内机统一供电控制，必须做专项的整改（电路整改，加强管理，加强标识，在空调内机的电源开关上标注“不可断电”标识）以上配电的目的都为了保证以下三点：1）、即使针对非专业人员，在需断内机电源的时候要有阻止其行为的标识或装置；2）、保证所有内机同时上电或断电。

3）、当外机在工作时，不要通过内机断电的方式来使外机停止，内机断电时需保证外机不工作或已先行断电。

3、内外机通讯：外机显示的台数和系统安装的内机台数必须一致，如不相同则不能开机调试，更不能长期运行。

编制/日期温永和/2009-09-02 审核/日期江燕京/2009-09-02会签/日期胡玉生、王陆军、邓家明、蔡艾江、何智钊/2009-09-02批准/日期顾华/2009-09-02发往单位：中央空调事业部：研发中心、制造中心、国内营销公司、海外营销公司、技术支持部、售后服务部各网点关于V4调试、检测及维修的指引文件号:第 2 页共 5 页注意：同时外机会实时监控同一系统内机的台数，如外机连续2～3分钟内检测到的内机台数比记忆储存中最多的内机台数少时，外机报“H7”（内机台数减少故障）。
