企业标准Q/NS248001-2009光纤到户布线系统(FTTH)技术要求2009年3月20日发布20009年6月1日实施宁波能士通信设备有限公司发布Q/NS248001-2009前言本标准是在YD/T1636-2007《光纤到户（FTTH）体系结构和总体要求》行业标准发布后，编制而成为宁波能士通信设备有限公司企业标准Q/NS248001-2009《光纤到户（FTTH）技术要求》。

本标准参照了YD/T1636-2007《光纤到户（FTTH）体系结构和总体要求》行业标准。

本标准由宁波能士通信设备有限公司提出。

本标准起草人：朱勇。

本标准批准人：岑绍能企业标准光纤到户（FTTH）技术Q/NS248001-20091、范围本标准规定了光纤到户（FTTH，Fiber To The House）体系架构和总体要求，包括FTTH 系统的体系架构、性能指标要求以及运行和维护要求等，概要地规范了FTTH线缆及线路辅助设施的基本要求。

本本标准规定的配套产品包括室内外光缆、光纤连接器、光纤配线箱、光缆接头盒及其组件。

2、引用标准下列标准所包含的条文，通过在标准中引用而构成为本标准的条文。

本标准发布时，所示版本均为有效。

GB/T13993.4-2002 通信光缆系列第四部分：接入网用室外光缆。

YD/T778 光纤配线架YD/T814.1-2004 光缆接头盒YD/T925-1997 光缆终端盒YD/T1258.1-2003 室内光缆系列第1部分：总则YD/T1258.2-2003 室内光缆系列第2部分：单芯光缆YD/T1258.3-2003 室内光缆系列第3部分：双芯光缆YD/T1258.4-2003 室内光缆系列第4部分：多芯光缆YD/T1258.5-2003 室内光缆系列第5部分：光纤带光缆3．FTTH用光纤光缆技术要求3．1FTTH光缆网络结构概述FTTH光缆网络是有OLT至ONT之间的所有光缆、无源器件和线路辅助设施组成，其基本结构如图1所示。

中华人民共和国国家标准T 形线夹UDC 621.315.6GB 2340—85T-connector 代替GB 2340—80 国家标准局1985-01-23发布1985-12-01实施1 适用范围本标准适用于变电所户外配电装置中母线与引下线T接的T形线夹。

2 型式尺寸2.1 T形线夹分为TL型、TY型。

2.2 T形线夹主要尺寸应符合图1～2表1 ～2的规定：图1表1mm图2表2mm表中型号中字母及数字意义为：T——T接；Y——压缩，L——螺栓；数字——适用导线截面，mm2；分子表示铝截面；分母表示钢截面；21等第一位表示适用母线组合号，第二位表示适用引下线组合号。

2.3 接线端子螺栓孔尺寸按SD28-82《电力金具接线端子》的规定。

3 技术要求3.1 线夹一般技术条件应符合GB 2314—85《电力金具通用技术条件》的规定。

3.2 材质与紧固件：a.压缩型T形按GB1196—83《重熔用铝锭技术条件》，采用牌号不低于AL99.5b.螺栓型T形线夹按GB1173—74《铸造铝合金》，采-102铝硅合金制造；c.U形螺丝按GB700-79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2 (372.5MPa)的钢制造；d.螺栓按GB 5—76《六角头螺栓(粗制)》；e.螺母按GB 41—76《六角螺母(粗制)》。

f.垫圈按GB 95—76《垫圈(粗制)》；g.弹簧垫圈按GB 93—76《弹簧垫圈》。

h.加厚垫圈按SD27-82《加厚大垫圈》4 验收规则及试验方法线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。

5 标志与包装线夹的标志与包装按GB 2317—85规定。

____________________附加说明：本标准由中华人民共和国水利电力部提出。

本标准由水利电力部南京电力金具设计研究所起草。

本标准主要起草人董吉谔、周铭泽、易健行、骆忆祖、余天衢、薄通。

三孔联板电力金具标准1. 尺寸与形状三孔联板电力金具的尺寸与形状应符合设计要求，并具有标准的几何形状和尺寸精度。

其中，三个孔的中心距和孔径等参数应严格按照标准要求进行设计。

2. 材料与制造三孔联板电力金具的材料应具有足够的强度和耐腐蚀性能，并能满足使用环境的要求。

一般采用优质碳素结构钢、合金结构钢、不锈钢等材料制作。

制造过程中应进行严格的材料检验和加工质量控制，确保产品质量符合标准要求。

3. 试验与检验三孔联板电力金具应进行各项试验和检验，以保证其性能和质量符合标准要求。

其中包括：外观检查、尺寸检查、力学性能试验、电气性能试验、耐腐蚀性能试验等。

试验和检验过程中应按照相应的标准和规范进行，并做好记录。

4. 适用范围与使用条件三孔联板电力金具适用于交流额定电压不超过1000V的架空线路中，并能在相应的环境条件下正常工作。

使用时应根据具体线路的情况选择合适的型号和规格，并按照要求进行安装和维护。

5. 设计与结构三孔联板电力金具的设计应合理，结构应简单、牢固、可靠，方便安装和维护。

其中，联板的厚度、加强筋的数量和位置、孔径和孔距等参数应根据力学性能要求进行设计。

同时，应考虑到防震、防松、防腐等因素，以确保其在使用过程中的安全性和稳定性。

6. 性能要求三孔联板电力金具应具有良好的力学性能、电气性能和耐腐蚀性能。

具体要求如下：（1）力学性能：应能承受规定的拉伸、压缩、弯曲等试验载荷，无塑性变形或断裂现象。

（2）电气性能：应具有良好的导电性能，满足线路的电气性能要求。

（3）耐腐蚀性能：应采取有效的防腐措施，如镀锌、喷塑等，以增强其耐腐蚀性能。

7. 安装与维护三孔联板电力金具的安装和维护应按照以下要求进行：（1）安装前应检查产品的质量和外观是否符合要求，并按照设计要求选择合适的型号和规格。

（2）安装时应保证连接牢固可靠，避免出现松动或脱落现象。

同时，应注意安全操作，避免受伤或触电等事故发生。

金具螺母标准一、概述本标准规定了金具螺母的制造、检验和包装等方面的要求。

金具螺母作为一种重要的紧固件，广泛应用于电力、通信、建筑等领域。

本标准旨在确保金具螺母的质量和性能，确保其在使用过程中安全可靠。

二、材料标准1.金具螺母应采用符合国家或行业标准的优质合金钢或碳素钢材料制造。

材料的化学成分和机械性能应符合相关标准规定。

2.用于制造金具螺母的材料应具有质量证明文件，其质量应符合国家或行业标准。

三、尺寸标准1.金具螺母的尺寸应符合设计图纸和相关标准的规定。

螺母的螺纹规格应符合国家或行业标准。

2.螺母的螺纹牙型应完整、饱满，无断牙、秃牙等缺陷。

螺纹的螺距和牙型角应符合设计要求。

3.螺母的六角对边尺寸应符合标准规定，对边尺寸偏差应不大于0.5mm。

四、性能标准1.金具螺母应具有良好的机械性能，其抗拉强度、屈服强度等指标应符合相关标准规定。

2.螺母在承受规定的扭矩后，不应出现断裂、滑扣等缺陷。

螺母与螺栓或螺杆的配合应符合设计要求，不得出现过松或过紧现象。

3.螺母的耐腐蚀性能应符合相关标准规定，能在特定环境下长期稳定工作。

五、试验方法1.机械性能试验：按照相关标准规定进行抗拉强度、屈服强度等机械性能试验，以检验金具螺母的机械性能是否符合要求。

2.扭矩试验：在螺母与螺栓或螺杆配合安装后，施加规定的扭矩，以检验金具螺母在承受扭矩后的性能是否符合要求。

3.耐腐蚀试验：将金具螺母在特定环境下放置一定时间，观察其表面状态和性能变化，以检验其耐腐蚀性能是否符合要求。

六、表面处理1.金具螺母的表面处理应符合设计要求，并有利于提高螺母的防腐蚀性能和使用寿命。

2.表面处理方法可为喷涂、电镀、热处理等，具体方法应根据产品特性和使用环境而定。

3.表面处理后的金具螺母，其外观质量应符合相关标准规定，如表面光滑、色泽均匀等。

七、检验规则1.每批次金具螺母均应进行质量检验，确保其符合本标准规定。

2.对于不合格的金具螺母，应进行返修或报废处理，不得将其投放市场。

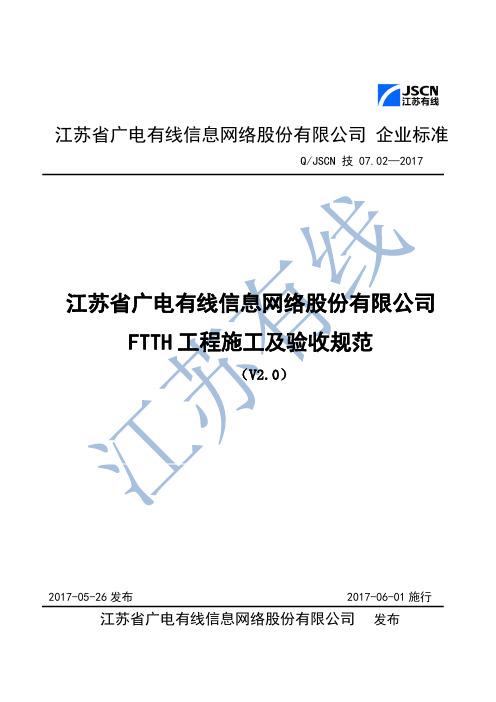

江苏省广电有线信息网络股份有限公司企业标准江苏省广电有线信息网络股份有限公司FTTH 工程施工及验收规范（V2.0）江苏省广电有线信息网络股份有限公司发布Q/JSCN 技07.02—20172017-05-26发布2017-06-01施行前言根据全省新建网络和农村数字化建设的需求，省公司于2015年发布了《FTTH工程设计规范（V1.0）》、《FTTH工程施工及验收规范（V1.0）》。

为推进全省FTTH技术规范更好地对接各地市网络建设，进一步提升全省FTTH网络建设水平，江苏有线技术研究院在《FTTH工程施工及验收规范（v1.0）》基础上修订完成了《江苏省广电有线信息网络股份有限公司FTTH工程施工及验收规范（v2.0）》。

本规范从器材检验、设备安装、光缆敷设、箱体安装、蝶形光缆入户、工程验收几个方面阐述了工程建设的相关要求。

本规范由江苏有线技术研究院牵头制定并归口管理。

参与单位：工程部、南京分公司、宿迁分公司、泰州分公司、南京广播电视系统工程公司（设计单位）、中邮建技术有限公司。

修订记录日期版本描述编制单位2015-7-20V1.0完成V1.0版本发文江苏有线技术研究院2016-11-1V2.0完成V2.0版本修订，主要内容包括蝶形光缆敷设要求、验收规范等。

江苏有线技术研究院目录1总则 (1)2规范性引用文件 (1)3术语与定义 (2)4器材常规检验 (3)4.1检验流程 (3)4.2设备检验 (3)4.3器材检验 (3)4.3.1光缆检验要求 (3)4.3.2光分路器检验要求 (4)4.3.3箱体检验要求 (4)5设备施工规范 (4)6线缆施工规范 (5)6.1进局光缆敷设 (5)6.1.1进局光缆的预留 (5)6.1.2进局施工要求 (5)6.2管道光缆敷设 (5)6.3架空光缆敷设 (6)6.4墙壁光缆敷设安装 (7)6.5楼内光缆敷设安装 (8)6.6光缆接续和成端 (9)6.6.1施工准备 (9)6.6.2光缆开剥 (9)6.6.3光缆固定 (9)6.6.4光缆束管开剥 (9)6.6.5光缆纤芯熔接 (10)6.6.6接续指标测试 (10)6.6.7光纤保护管加热 (10)6.6.8光纤收容 (10)6.6.9光缆接头盒封装 (10)6.7光缆线路的防护 (10)6.7.1防强电 (10)6.7.2防雷 (11)7蝶形光缆敷设与成端 (11)7.1一般要求 (11)7.2施工准备 (12)7.3蝶形光缆布放标准 (12)7.3.1架空敷设蝶形光缆 (12)7.3.2杆路引下敷设方式 (14)7.3.3垂直竖井内敷设方式 (14)7.3.4墙面钉固敷设方式 (15)7.3.5墙壁卡箍敷设方式 (15)7.3.6蝶形光缆开孔入户 (16)7.3.7楼道内明管方式 (16)7.3.8暗管穿放蝶形光缆 (18)7.3.9用户室内蝶形光缆敷设 (18)7.4蝶形光缆成端 (20)7.5蝶形光缆接续 (20)8箱体安装规范 (20)8.1光缆交接箱施工规范 (20)8.1.1箱体安装 (20)8.1.2箱内资源标签 (21)8.2分光分纤箱/分纤箱施工规范 (21)8.2.1箱体安装 (21)8.2.2光缆和尾纤的熔接与盘留 (22)8.2.3箱体内蝶形光缆安装 (23)8.2.4箱内资源标签 (23)9工程验收 (23)9.1验收工具 (23)9.2验收细则 (23)附录A（规范性附录） (25)1总则1）本规范以工程施工、竣工验收为主要内容，适用于江苏有线住宅区光纤到户（FTTH）网络的新建工程、网改工程。

35 千伏输变电工程线路标准金具1. 总则1.1本技术要求书提出的是最低限度的技术要求。

凡本技术要求中未规定，但在相关设备的国家标准有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

1.2如果投标方没有以书面形式对本技术规范的条文提出异议, 则招标方认为投标方提供的设备完全符合本技术规范的要求。

1.3本技术规范所建议使用的标准如与投标方所执行的标准不一致，投标方应按较高标准的条文执行或按双方商定的标准执行。

1.4本技术规范未尽事宜, 由招标、投标双方协商确定。

2. 供货要求2.1供货范围见第二册“货物需求一览表” 。

2.2供货地点见第二册“货物需求一览表” 。

2.3服务界限生产厂家至招标方指定地点的运输全部由投标方完成。

2.4技术文件2.4.1投标方在订货前应向招标方提供一般性资料, 如鉴定证书、典型说明书、总装图和主要技术参数等。

2.4.2在合同签订后, 投标方向招标方随货提供安装、运行、维护、修理说明书, 部件清单, 工厂试验报告, 产品合格证等一式2 份。

3. 技术要求3.1产品应遵循的以下标准及其引用的其他标准DL/T765.1-2001 《架空配电线路金具技术条件》DL/T284-2012 输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母DL/T768.1-2002 电力金具制造质量可锻铸铁件DL/T768.2-2002 电力金具制造质量锻制件DL/T768.3-2002 电力金具制造质量冲压件DL/T768.4-2002 电力金具制造质量球墨铸铁件DL/T768.5-2002 电力金具制造质量铝制件DL/T768.6-2002 电力金具制造质量焊接件DL/T768.7-2002 电力金具制造质量钢铁件热镀锌层DL/T76683-2010 电力金具产品型号命名方法DL/T1098-2009 间隔棒技术条件和试验方法DL/T1099-2009 防振锤技术条件和试验方法GB19—81普通螺纹基本尺寸（直径1〜600mmGB1804—92 一般公差线性尺寸的未注公差GB2315—2008 电力金具标称破坏荷重系列及零件联结尺寸GB2317—2008 电力金具验收规则、试验方法、标志与包装GB5075—85 电力金具名词术语3.2 使用环境条件331 周围空气温度：最高平均温度40C，最低平均温度-10 C3.3.2海拔高度: 海拔200米——2000米。

FTTH 施工工艺规范图解
光交接箱
FTTH 光交接箱外观1、光交接箱箱体一定安置平坦、固定
牢靠。

2、光交接箱底座瓷砖一定做到齐整规范，高30mm,宽 15mm 。

FTTH 光交接箱内1、光交接箱内整齐雅观。

2、光交接箱内跳纤齐整规范摆列。

箱体内尾纤长度与规格一定一致，尾纤
规格统向来径为 1.5mm;跳纤长度一致用1m-1.5m 跳纤上全部用机打标签跳纤用绿色保护管进行保护熔纤盘盘纤工艺
箱体内孔洞封堵严实、雅观纤芯和增强钢芯交错摆列钢芯预
留一公分交接箱底座内侧水泥抹面平坦，不得露红砖，固定螺栓牢靠光分纤箱及通道
FTTH 光分纤箱（路由盒）1、光分纤箱箱体一定安置平坦、
固定牢靠。

2、光分纤箱出入光缆和皮线须穿入pvc 缆一定挂吊牌。

3、箱体的引入孔洞需用胶泥封堵。

管，且光4、该处
的 pvc 管转角处为冷弯办理。

同样方向的光缆或皮线通道转角处为三通接线盒不一样方向皮线通道转角处为三通接线盒光分纤箱内规范盘纤（无接头盒）光缆接头盒及光缆盘留手孔内接头盒（图一）手孔内接头盒（图二）人井内的光缆盘留机房内的光缆盘留
好的施工工艺图不合格的施工工艺图。

FTTH入户装维规范一、FTTH装维必备工器具和材料1.测试工具：笔记本电脑1台、红光源1台、光功率计1台。

2.布线工具：斜口钳、一/十字螺丝刀、钉锤、抹布、卡刀、RJ45/RJ11压线钳、网络测线仪、网络寻线器（聪明鼠）、穿线器、润滑油、台布，工具包。

3.FTTH接头工具：米勒钳、切割长度器、光纤切割刀。

4.常用耗材：冷接子、擦纤棉、SC/SC尾纤、垃圾袋、纸巾、酒精、鞋套、报纸、接线子、RJ45/11水晶头、绝缘胶布、网线、蝶形光缆、联通 LOGO 标签纸。

5.常用设备及终端：1:4/8 分光器、家庭终端光猫。

二、FTTH入户线布放原则1.FTTH入户线通常以下几种情况：1.1入户蝶形光缆已配套布放。

1.2有入户暗管，有引线1.3有入户暗管，原布放的是皮线电缆、网线等1.4有入户暗管，无引线1.5无入户暗管2.针对入户线不同情况，现场施工人员应根据实际情况按以下优先顺序选择施工工艺。

2.1入户蝶形光缆已经配套布放的，一般不需要重新布放，直接进行接续。

2.2有入户暗管的情况下，有引线的利用引线牵引布放蝶形光缆，如管孔较紧的，应在蝶形光缆上涂抹润滑油，减少布放阻力。

2.3入户暗管原布放的皮线等，应优先选择用引线布线。

没有引线的可以用原有废线缆充当引线，原有线缆非联通的应与户主确认线缆是否可用。

2.4入户暗管内无任何线缆的，需要施工人员用穿线器自行穿放入户线，如管孔较紧的，应在蝶形光缆上涂抹润滑油，减少布放阻力。

2.5为预防意外及方便以后工作，在用原有引线或线缆布放光缆时，应同时穿放新的引线。

2.6无入户暗管的，需要布放明线入户。

布放明线应优先选择墙体原有孔洞，其次选择重新打洞布放。

2.7从分线箱布放明线到用户入户，需与建筑物原有弱电布线方式保持一致，并保证布线整齐。

单独布放时需选择墙角、顶棚等隐蔽位置，做到安全、美观、牢固。

3.特殊情况的处理3.1如现场施工人员遇到原有入户暗管无法穿通、原有引线、线缆已经被卡死无法布放新线，且客户不接受明线、打洞等方式进行布线的，施工人员应及时将问题升级反馈至主管，由主管安排技术骨干至现场解决。

FTTH布纤和标签规范
一．FTTH布纤规范
1.光交箱布放跳纤规范
（1）光交箱内熔纤盘跳纤必须要按照从左到右的序列，不得任意选一个端口。

（2）同一个熔纤盘的跳纤必须用扎带扎好且顺着卡槽方向布放跳纤，然后按照顺着最近的盘纤轴盘纤，不得垂挂，盘放整齐有序，绑扎固定
（3）光交接箱内，剩余的纤芯，用法兰帽、防尘帽盖住，不得随意乱扔
（4）在交接箱内的各种线缆和设备的标签应准确、清晰、完整，标签制作要求，严禁用手写，粘贴距离连接件2CM处，向右同方向顺直，临时尾纤标签要求验收前更换为正式尾纤标签，施工结束，务必锁好光交箱。

（5）跳纤类型：2米铠装跳纤。

正规布纤：不规范布纤：
2.配线箱端布放皮线规范
（1）布放皮线时，直线距离每隔1.5M需用固定卡件固定在墙上，皮线转角处需固定卡件固定在墙上。

正规布放：不规范布放：
（2）皮线盘留，控制在1-3米（直径20CM，盘留5圈即可），不得盘留在箱内。

（3）.皮线必须理顺、规则，配线箱皮线出口处必须使用防火泥或朔料塞封好，施工完毕后，必须清理现场。

（4）扎带余长必须使用斜口钳剪去。

（5）电力猫箱电力线不得外露，必须包扎好.
不规范施工：。
