光纤连接器简介-精

4
讨论2
1、光纤连接器有哪几种类型？
光纤连接器的性能 ① 插入损耗（介入损耗），该值越小越好。平均损耗值应不大于0.5dB。 ② 回波损耗（或称反射损耗、回损、回程损耗），是衡量从连接器反射 回来并沿输入通道返回的输入功率分量的一个度量值，该值越大越好。其 典型值应不小于25dB。 ③ 互换性，每次互换后，其连接损耗变化量越小越好。 ④ 重复性，即每次插拔时连接损耗变化量要小。 ⑤ 插拔寿命（最大可插拔次数），光纤连接器的插拔寿命一般由元件的 机械磨损情况决定。
光纤熔接是通过加热的方法使已制备好的光纤端面连接 在一起， 如图所示。
在采用这种连接方法时必须注意到， 由于用手接触时 产生的光纤表面损伤、 加热时引起的表面损伤加深、 光 纤连接处附近的残余应力等都会在光纤介质熔化时导致 化学成分的变化， 从而产生不牢固的连接。
（1）无源光器件--光纤连接器 讨论1 ：你制作过网线吗？双绞线的线序是怎样的？
第11讲 光纤连接器
连接用部件ห้องสมุดไป่ตู้
光纤连接方法
光纤连接是指两根光纤之间的永久或半永久连接， 它 的典型应用在于建立一个很长的光链路， 或者用在不需 要经常连接和断开光纤的情况中。
光纤连接方法包括光纤熔接法、 V型槽机械连接和弹性 管连接。 第一种方法可产生永久性的连接， 而后两种连 接方法在需要时可以将已连接的光纤拆开。

光纤连接器的基本功能一、引言光纤连接器是一种用于连接光纤的设备，它的主要作用是将两条光纤连接起来，使其能够传输数据。

随着信息技术的快速发展，光纤连接器已成为现代通信领域中不可或缺的组成部分。

本文将介绍光纤连接器的基本功能。

二、什么是光纤连接器1.定义光纤连接器是一种用于将两根或多根光缆相互连接的设备，它能够确保信号在两个端点之间传输，并保持信号质量。

2.分类按照接口类型可以分为FC、SC、ST、LC等不同类型；按照接插方式可以分为PC（平端）和APC（斜面）等不同类型。

三、光纤连接器的基本功能1.实现光信号传输作为一种专门用于连接两条或多条光纤的设备，最基本的功能就是实现光信号传输。

通过将两根或多根光缆相互连接起来，使得信号能够在两个端点之间进行传输，并且能够保持较高质量。

2.保证数据传输速度和稳定性在进行数据传输时，由于受到各种因素的影响，如光纤本身的质量、长度、连接器的质量等，会导致信号传输速度和稳定性受到影响。

而光纤连接器的作用就是通过连接两个端点之间的光缆，保证数据传输速度和稳定性。

3.提高数据传输距离在进行长距离数据传输时，由于信号衰减等原因，会导致信号弱化甚至丢失。

而光纤连接器能够通过连接两个端点之间的光缆，提高数据传输距离，并保证信号质量。

4.实现多种接口转换在不同应用场景下，需要使用不同类型的接口进行数据传输。

而光纤连接器能够实现多种接口转换，并使得不同类型的接口之间能够相互通信。

5.降低系统成本在建设通信网络时，需要大量使用光缆进行数据传输。

而如果没有光纤连接器这样的设备，则需要对每根光缆进行直接焊接或者其他方式相连。

这样将会增加系统成本，并且维护起来也比较困难。

而使用光纤连接器则可以降低系统成本，并且方便维护。

四、结论光纤连接器作为一种专门用于连接两条或多条光缆的设备，其主要作用是实现光信号传输、保证数据传输速度和稳定性、提高数据传输距离、实现多种接口转换以及降低系统成本。

在建设通信网络时，光纤连接器已成为不可或缺的组成部分。

光连接器基础知识一、基本概念（术语）1、光纤（活动）连接器：是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件（连接器的作用）。

整套光连接器的组成：插头—适配器—插头。

2、光跳线：两端都装有插头的一段光纤或光缆。

3、光纤：是一种利用光全反射原理传导光信号的玻璃纤维。

主要成分：SiO2.光纤由纤芯、包层和涂敷层构成，纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号，包层的作用是反射光信号，涂敷层的作用是保护光纤，增加光纤的机械强度和柔韧性。

光纤可分为单模光纤（9/125μ）和多模光纤（50/125或62.5/125）。

4、光缆：光缆由护套、加强构件、紧套（或松套）层和涂敷光纤组成。

生产跳线采用的光缆一般有：φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆，双芯平行光缆、防水尾缆、束状光缆和带状光缆等。

5、插入损耗：是指光信号通过光连接器之后，光信号的衰减量。

一般用分贝数（dB）表示。

表达式为：IL=-10LOG(P1/P0)(d B)其中P0——输入端的光功率P1——输出端的光功率6、回波损耗：也称后向反射损耗，是由于光连接处的非涅尔效应而产生的反射信号，该信号沿光纤原路返回，会对光源和系统产生不良影响。

回波损耗的表达式为：RL=-10LOG(P2/P0)其中P0—输入端的光功率P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯（Ferrule）和套筒（sleeve）来实现光纤的精确连接。

影响连接器插入损耗的主要因素有：1、纤芯错位2、角度偏差3、连接间隙4、不同种光纤（数值孔径不同）三、型号分类1、按结构形式分：FC：外型为圆柱形，插芯直径φ2.5mm为由螺纹将其固定在适配器上；SC：外型为长方形，插芯直径φ2.5mm插拨式连接，操作简便；ST：外型为圆柱形，插芯直径φ2.5mm卡口式连接；LC：小型化长方形结构，插芯直径φ1.2mm插拨式自锁式连接，MU：小型化长方形结构，插芯直径φ1.25mm插拔式连接MT-RJ:外型为长方体，双芯小型化，MT插芯，一公一母连接2、按插芯端面形状分PC (Physical Contact): 插芯端面为球面状，回波损耗指标RL：大于40dBUPC: 插芯端面也为球面状，RL:大于50dB.。

常见光纤连接器介绍光纤连接器是将光纤连接到光纤设备中的关键部件，它是光纤通信传输中的重要组成部分。

光纤连接器具有连接简单、传输效率高、损耗小、抗干扰性好等优点，被广泛应用于各种光纤通信和数据传输领域。

常见的光纤连接器主要包括FC（Fiber Connector）、SC（Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）和MTP/MPO（Multi-Fiber Termination Push-On）。

下面将逐一介绍这几种常见的光纤连接器。

首先是FC型连接器，他是一种常用而古老的光纤连接器，起源于1979年，常用于单模光纤应用。

FC连接器通过螺纹锁紧方式连接，具有连接牢固、高维护性、抗震抗振等优点，但安装较为复杂。

接下来是SC型连接器，他是一种常见且普遍使用的光纤连接器，通常用于多模光纤和单模光纤的连接。

SC连接器与FC连接器相似，但采用了插板式连接方式，连接方便快捷。

SC连接器具有容易掌握安装技巧、容易进行维护等特点，广泛应用于局域网、数据中心和广域网等领域。

ST型连接器是一种主要用于多模光纤系统的光纤连接器，它与FC连接器类似，也是采用螺纹连接方式。

ST连接器具有结构简单、连接牢固等优点，常用于局域网、电视信号传输等。

LC型连接器是一种小型光纤连接器，常用于高密度应用和数据中心。

LC连接器采用了夹持式连接方式，连接简便且可靠。

LC连接器在数据传输中具有低插入损耗、高反射损耗等优点，广泛应用于高速传输和高密度光纤设备。

MTP/MPO型连接器是一种多纤维光纤连接器，用于高密度连接需求。

MTP/MPO连接器采用了一种特殊的插拔设计，可以同时插接多个纤芯，为大规模的高速数据传输提供了便利。

MTP/MPO连接器广泛应用于数据中心、计算机集群和存储应用等领域。

总结起来，常见的光纤连接器包括FC、SC、ST、LC和MTP/MPO等。

共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。

不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。

快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。

光纤快速连接器详细介绍光纤快速连接器，俗称快接，一般也称为现场组装式光纤活动连接器，这种连接器的体积小、端接快，基本端接过程只需要2分钟，且应用广泛，是用于像楼道、入户线缆这种环境使用率特别高，因此受到市场的广泛欢迎。

本文接插世界网就跟大家简单介绍下光纤快速连接器。

光纤快速连接器又叫光纤现场连接器，它们是同一款产品，分为一代二代三代，也称直通预埋直熔。

它们的主要区别为：一、对于直通型的来说，它主要是属于干式结构这种结构非常简单，优势在于实现较为容易造价低廉，但劣势很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差，对操作者熟练要求很高。

该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH接入链路规模使用。

二、对于预埋式光纤快速连接器来说，它是属于预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；该产品结构可以实现更好的插入损耗（0.5dB以下）和回波损耗（45dB以上）指标，可靠性与稳定性比较高，因此适宜于FTTH接入链路室内节点使用。

光纤快速连接器如何安装使用？1、取下连接器尾盖并将线缆从中穿过;2、用光纤剥线钳将线缆外皮剥离，长度约为5CM;3、将米勒钳贴近夹具边缘剪掉露出的涂覆层，露出光纤;4、用防尘布拭擦、清洁裸光纤;5、用夹具对光纤进行切割;6、将光纤对准主体孔槽后插入，当光纤初步呈现弯曲的状态时，把压接盖往下按;7、将串在线缆上的尾盖拧回连接器主体后扣上外壳即可。

以上就是关于光纤快速连接器的使用步骤，希望能够帮您解惑。

一般结构
光纤连接器的主要用途是用以实现光纤的接续。已经广泛应用在光纤通信系统中的光纤连接器，其种类众多， 结构各异。但细究起来，各种类型的光纤连接器的基本结构却是一致的，即绝大多数的光纤连接器的一般采用高 精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。
这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。插针的外组 件采用金属或非金属的材料制作。插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或 光纤软缆以释放应力。耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有 金属或塑料的法兰盘，以便于连接器的安装固定。为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。
基本介绍
用于光纤间可重复插拔的连接器件，也称光纤活动接头。主要性能参数（及典型值）有：插入损耗
分类
介绍
光纤连接器对接原理光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模和多模连接器，还有其它如 以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形 式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于络设备端。按 光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连 接器应用广泛，品种繁多。在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下是一些常 见的光纤连接器：
感谢观看
FC型光纤连接器
这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套， 紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。此类连接器结 构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困 难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗 和回波损耗性能有了较大幅度的提高。

光纤连接器及尾纤介绍一、光纤连接器1.直插式连接器直插式连接器也称为插拔连接器，其连接方式是通过将光纤插入连接器内部的活动套筒中，然后将套筒推入连接器的主体中，使得光纤与连接器内部的光纤插座接触。

直插式连接器具有结构简单、可靠性高的特点。

常见的直插式连接器有ST、SC、FC、LC等。

其中，ST连接器是早期用得最多的连接器之一，它的特点是插拔次数多、机械强度大，但相对体积较大；SC连接器是一种较为常用的连接器，它的特点是体积小、插拔次数多、机械强度较高；FC连接器是一种螺纹式连接器，它具有固定性好、抗震动、抗冲击等特点；LC连接器是一种小型化的连接器，其物理尺寸比SC连接器更小，因此在高密度应用场景下广泛使用。

2.螺纹式连接器螺纹式连接器是通过旋转连接器的外壳将其固定在设备接口上以进行连接。

螺纹式连接器通常用于要求连接器具有较高的固定性和抗振性的场合。

常见的螺纹式连接器有FC、SMA、ST等。

其中，FC连接器是一种螺纹式连接器，它的特点是固定性好、抗震动性强；SMA连接器是一种常用的光纤连接器，它的特点是适用于高频率和高功率传输。

二、光纤尾纤光纤尾纤是光纤连接器的延长线，用于连接光纤连接器与光器件之间的接口。

光纤尾纤一般由光纤和连接器两部分组成。

光纤尾纤的质量和性能对光通信系统的传输质量和稳定性有重要影响。

光纤尾纤主要有单模光纤和多模光纤两种类型。

单模光纤适用于长距离传输，其传输时延小、损耗低；多模光纤适用于短距离传输，其传输带宽大但传输距离较短。

根据光纤尾纤的连接器类型，可以分为ST、SC、FC、LC等不同的尾纤。

在选择光纤尾纤时，需要考虑以下几个因素：1.光纤类型：根据具体的传输需求选择单模光纤或多模光纤。

2.传输距离：根据传输距离选择合适的光纤类型。

3.传输损耗：尽量选择低损耗的光纤尾纤，以保证传输质量。

4.连接器类型：根据所需连接的设备接口选择合适的连接器类型。

5.环境应用：不同的环境对光纤尾纤的要求不同，如室内或室外应用需要选择不同材质的光纤尾纤。

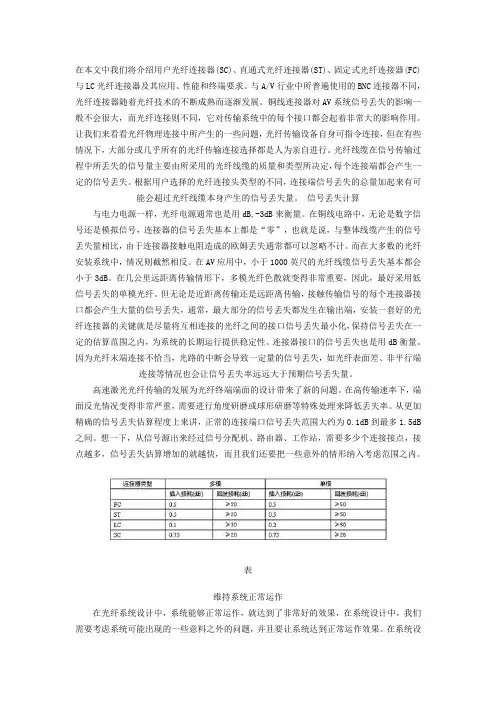

在本文中我们将介绍用户光纤连接器(SC)、直通式光纤连接器(ST)、固定式光纤连接器(FC)与LC光纤连接器及其应用、性能和终端要求。

与A/V行业中所普遍使用的BNC连接器不同，光纤连接器随着光纤技术的不断成熟而逐渐发展。

铜线连接器对AV系统信号丢失的影响一般不会很大，而光纤连接则不同，它对传输系统中的每个接口都会起着非常大的影响作用。

让我们来看看光纤物理连接中所产生的一些问题，光纤传输设备自身可指令连接，但在有些情况下，大部分或几乎所有的光纤传输连接选择都是人为亲自进行。

光纤线缆在信号传输过程中所丢失的信号量主要由所采用的光纤线缆的质量和类型所决定，每个连接端都会产生一定的信号丢失。

根据用户选择的光纤连接头类型的不同，连接端信号丢失的总量加起来有可能会超过光纤线缆本身产生的信号丢失量。

信号丢失计算与电力电源一样，光纤电源通常也是用dB,-3dB来衡量。

在铜线电路中，无论是数字信号还是模拟信号，连接器的信号丢失基本上都是“零”，也就是说，与整体线缆产生的信号丢失量相比，由于连接器接触电阻造成的欧姆丢失通常都可以忽略不计。

而在大多数的光纤安装系统中，情况则截然相反。

在AV应用中，小于1000英尺的光纤线缆信号丢失基本都会小于3dB。

在几公里远距离传输情形下，多模光纤色散就变得非常重要，因此，最好采用低信号丢失的单模光纤。

但无论是近距离传输还是远距离传输，接触传输信号的每个连接器接口都会产生大量的信号丢失，通常，最大部分的信号丢失都发生在输出端，安装一套好的光纤连接器的关键就是尽量将互相连接的光纤之间的接口信号丢失最小化，保持信号丢失在一定的估算范围之内，为系统的长期运行提供稳定性。

连接器接口的信号丢失也是用dB衡量。

因为光纤末端连接不恰当，光路的中断会导致一定量的信号丢失，如光纤表面差、非平行端连接等情况也会让信号丢失率远远大于预期信号丢失量。

高速激光光纤传输的发展为光纤终端端面的设计带来了新的问题。

光纤连接器的介绍
在进行光纤系统的安装时，都需要使用一定的方法将光纤或者光缆连接起来，以此实现光纤链路的接续。

光纤链路的接续也有永久和非永久两种，其中永久性的接续多采用光纤熔接机或者固定连接器来实现，非永久连接就需要用到光纤连接器了。

飞速光纤（Feisu）现在就帮大家介绍光纤连接器这个产品了。

一、光纤连接器的定义
光纤连接器，是指光纤和光纤直接可以拆卸并连接的器件，它可以把两根光纤的端面精密的对接起来，让发射光纤输出的光能量尽可能大的耦合到接受光纤中去。

光纤连接器目前已经广泛应用于光纤传输、光纤测试和光纤配线架中，是至今为止使用数量最大的光无源器件。

二、光纤连接器的种类
按照不同的分类标准，光纤连接器可以被分为不同的种类，下面飞速。

光纤连接器简介
Introduction of Fiber Connector
一、光纤连接器概述


光纤连接器(Fiber Connector)，俗称活接头，是 用于连接两根光纤或光缆形成连续光通路的可以 重复使用的无源器件，已经广泛应用在光纤传输 线路、光纤配线架和光纤测试仪器、仪表中，是 目前使用数量最多的光无源器件。 光纤适配器（Adapter）,又名法兰盘, 是光纤连 接器对中连接部件。
1.光纤适配器（Adapter）的一般结构

绝大多数的光纤适配器的一般采用高精密组件（由两个插针和一个耦 合管共三个部分组成）实现光纤的对准连接。 这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理 后，在耦合管中实现对准。插针的外组件采用金属或非金属的材料制 作。插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件 来支撑光纤或光纤软缆以释放应力。耦合管一般是由陶瓷、或青铜等 材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料 的法兰盘，以便于连接器的安装固定。为尽量精确地对准光纤，对插 针和耦合管的加工精度要求很高。
光纤连接器的性能
（2）互换性、重复性 光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可 以任意组合使用、并可以重复多次使用，由此而导入的附加损耗（additional loss）一般都在小于0.2dB的范围内。 （3）抗拉强度 对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。 （4）温度 一般要求，光纤连接器必须在-40oC~+70oC的温度下能够正常使用。 （5）插拔次数 目前使用的光纤连接器一般都可以插拔l000次以上。
• LC接口類型： LC接頭與SC接頭形狀相似，較SC接頭小一些。
• ST接頭：ST接頭又叫卡接式圓型接頭，對於10Base-F連接來說，連接器 通常是ST類型的。

光网基础知识：光纤连接器简介1、光纤接续（1）光纤接续。

光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。

（2）光纤接续的方法有：熔接、活动连接、机械连接三种。

在工程中大都采用熔接法。

采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。

（3）光纤接续的过程和步骤：①开剥光缆，并将光缆固定到接续盒内。

注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。

否则,有可能造成光缆打滚折断纤芯。

②分纤将光纤穿过热缩管。

将不同束管，不同颜色的光纤分开，穿过热缩管。

剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。

CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。

所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。

如没有特殊情况，一般都选用自动熔接程序。

④制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。

⑤放置光纤。

将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。

⑥移出光纤用加热炉加热热缩管。

打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。

加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。

光纤连接器介绍范文光纤连接器是一种用于连接两根光纤的装置，它能够确保光信号的有效传输和连接的稳定性。

在光纤通信中，连接器是非常重要的一部分，它起到连接光纤和保护光纤末端的作用。

本文将为大家介绍光纤连接器的原理、类型以及应用领域。

光纤连接器的原理是利用插销和插口连接两根光纤，插销上有光纤坐座，插口内则有对应的光纤孔，由于其小型化便携性强，使得光纤的连接更加简单、快捷。

通过精心设计的连接接口，光纤连接器能够保证最小的插入损耗和反射损耗，从而确保信号传输的高质量和稳定性。

根据连接器的结构和连接方式，光纤连接器可以分为不同的类型，主要有FC、SC、ST、LC、MPO等。

FC连接器是最早出现的连接器，它采用了旋转锁定结构，使得连接更加牢固可靠。

SC连接器是一种推拉式连接器，它与FC连接器相比更容易使用和安装。

ST连接器使用了圆形外壳和节点锁装置，适用于可靠性要求较高的应用场景。

LC连接器是目前使用最广泛的连接器之一，它采用了1.25mm陶瓷插芯，使得连接器更加小型化。

MPO连接器是一种多光纤连接器，适用于高密度光纤传输。

光纤连接器广泛应用于通信、数据传输、广播电视、医疗设备等领域。

在通信领域，光纤连接器是光纤网络中连接器的重要组成部分，它常用于接入网、数据中心以及长距离传输。

在数据传输领域，光纤连接器通常用于连接服务器、存储设备和网络交换机等，能够提供高速、稳定的数据传输。

在广播电视领域，光纤连接器被广泛应用于宽带电视、高清视频传输以及音频传输等，其高质量的传输特性能够满足对高清画质和音效的要求。

在医疗设备领域，光纤连接器通常用于激光设备、光纤光谱仪和显微镜等，可以提供高分辨率和精确的光纤连接。

总之，光纤连接器是光纤通信中重要的组成部分，能够保证光信号的传输质量和数据传输的稳定性。

随着光纤通信和数据传输的不断发展，光纤连接器也在不断创新和进步，为各个领域的应用提供更好的解决方案。

未来，随着光纤通信技术的进一步完善和普及，光纤连接器将发挥越来越重要的作用，为人们的生活和工作带来更多的便利和效益。

安全与认证
总结词
安全与认证是确保光纤连接器符合相关 国家和国际标准，以及满足安全规范的 重要环节。
VS
详细描述
光纤连接器需经过一系列的安全测试，如 防电击、防爆、防火等，以确保使用过程 中的安全性。此外，光纤连接器还需通过 相关的认证程序，如UL认证、CE认证等 ，以证明其符合相关标准和规范。
05 光纤连接器的维护与保养
总结词
回波损耗是指连接器对反向传输光信号的抑制能力，是评估 连接器性能的重要参数。
详细描述
回波损耗测试通过测量反向传输光功率与正向传输光功率的 比值，评估连接器对反向信号的抑制效果。合格的回波损耗 值应足够大，以减小信号反射对传输质量的影响。
重复性测试
总结词
重复性测试用于评估光纤连接器的重 复插拔性能，以确保连接器在实际使 用中的可靠性和稳定性。
回波损耗
回波损耗是指反射回来的光信号的强度与入射光信号强度 的比值，反映了连接器对反射光的抑制能力。较高的回波 损耗意味着更好的传输性能。
环境适应性
环境适应性是指连接器在不同环境条件下的稳定性和可靠 性，包括温度、湿度、气压等因素的影响。较好的环境适 应性意味着更广泛的应用范围。
03 光纤连接器的制造工艺
清洁与检查
清洁光纤连接器端面
使用无尘纸蘸取酒精轻轻擦拭连接器 端面，确保无尘埃、污渍和其他杂质。
检查连接器完整性
检查连接器型号与匹配性
确保使用的光纤跳线、适配器等与连 接器匹配，避免因型号不匹配导致连 接问题。
检查连接器外壳是否完好，有无破损 或裂纹，以及端面是否光滑、无划痕。
更换与维修
更换损坏的连接器
通过优化材料成分和结构，提高光纤连接器 的耐久性和可靠性，以满足更苛刻的应用环 境。

影响因素：光纤端面质量、连接器结构、光纤类型等
测量方法：使用光时域反射仪（OTDR）进行测量 重要性：回波损耗是评估光纤连接器性能的重要指标，直接影响信号传输 质量和可靠性
机械性能
插拔次数：光纤 连接器的使用寿 命
耐久性：光纤连 接器在长期使用 中的稳定性
抗拉强度：光纤 连接器在安装和 维护过程中的安 全性
环境适应性：光 纤连接器在不同 环境下的性能表 现
光纤连接器的使用和维护
光纤连接器的使用注意事项
确保光纤连接器清洁，避免灰尘和污垢影响连接性能 正确安装光纤连接器，确保连接器与光纤端面紧密接触 避免过度弯曲光纤连接器，以免损坏光纤端面 定期检查光纤连接器的连接状态，确保连接稳定可靠 避免将光纤连接器暴露在高温、潮湿、腐蚀性环境中，以免影响其性能
光纤连接器市场的 展望：新兴市场如 5G、物联网等将 带来新的增长点
THNK YOU
汇报人：XX
多芯光纤连接器： 用于连接多芯光 纤
混合光纤连接器： 用于连接单芯和 多芯光纤
特殊光纤连接器： 用于连接特殊光 纤，如塑料光纤、 玻璃光纤等
光纤连接器的技术Байду номын сангаас数
插入损耗
定义：光纤连接器在插入过程 中的损耗
影响因素：光纤端面质量、连 接器结构、插入方式等
测量方法：使用光功率计和光 衰减器进行测量
降低插入损耗的方法：优化光 纤端面质量、改进连接器结构、 规范插入操作等
和使用寿命 更换光纤连接器时，请使用专用工具，以免损坏光纤端面和连接器
光纤连接器的清洁和维护方法
使用专用的清洁工具，如光纤清洁笔、 清洁棉签等。
清洁时，应避免使用酒精、汽油等易 燃易爆的清洁剂。
清洁后，应立即将连接器放入防尘袋 中保存。

产品知识介绍一、光纤活动连接器简介：1、介绍：在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。

光纤链路的接续,可以分为永久性和活动性的两种。

永久性的接续,大多采用熔接法；活动性的接续，一般采用活动连接器来实现。

2、定义：俗称活接头，一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件3、构成：两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分：主要是玻璃，易折断2、光纤的结构光纤结构纤芯（俗称光斑）包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构：光纤+保护层保护层：一种只有套管，另一种是套管、纺纶、外皮。

①套管：一般为PVC材料，在涂覆层外面②纺纶：英文为“Aramid Yarns”，起保护和抗拉作用③外皮：一般为PVC、PA、LSZH（LSOH）材料，我公司使用的是低烟无卤的LSZH（LSOH）材料。

4、光缆的种类：3.1根据光缆的外径，我公司常用产品分为两大类①直径为1.6mm以上的，有芳纶和外皮，用来做跳线。

分为单芯和双芯及带外护套三种②直径为0.9 mm，无纺纶和外皮，只有0.9mm套管（俗称900um），用来作尾线。

3.2根据光纤与套管间的松紧程度分为松套与紧套两类，主要体现在，光纤与900 um套管是否粘接，若粘接住，即光纤不能在套管内活动，则为紧套结构光缆，若不粘接，即光纤能在套管内活动，则为松套结构光缆。

套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模（SM ）和多模（MM ），0.9mm 的尾纤SM 通常为黄色，MM 50/125um 为橙色，62.5/125um 为兰色，但不同的客户也可以有不同的要求，如法国客户要求50/125um 为灰色，而62.5/125um 则为橙色。

光纤连接器在光纤通信（传输）链路中，为了实现不同模块、设备和系统之间灵活连接的需要，必须有一种能在光纤与光纤之间进行可拆卸（活动）连接的器件，使光路能按所需的通道进行传输，以实现和完成预定或期望的目的和要求，能实现这种功能的器件就叫连接器。

光纤连接器就是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器是光系统中使用量最大的光无源器件。

对连接器的要求主要是插入损耗小，反射损耗高，重复插拔性好，环境稳定和机械性能好等。

由于光纤连接器也是一种损耗性产品，所以还要求其价格低廉。

其典型应用包括通信、局域网（LAN）、光纤到户（FTTH）、高质量视频传输、光纤传感、测试仪器仪表、CATV等。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它媒介如塑胶等为传输媒介的光纤连接器；按连接头结构型式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种型式；按光纤端面形状分有FC、PC（包括SPC或UPC）和APC型；按光纤芯数分还有单芯、多芯（如MT-RJ）型光纤连接器之分。

最常见的FC型（即圆柱套筒型）连接器基本结构FC型连接器，采用套筒（sleeve）对中和微孔插针（ferrule）配合的结构。

这种结构由1只套筒和两只带光纤的插针组成。

插针是一只套管，其外径为ф2.499（±0.0005）mm，内径为ф0.125（±0.001）mm..把直径为ф1.125（-0）mm的光纤固定(用EPOXY胶)在插针内孔.套管(sleeve)的内径ф=2.48～2.49mm，与两只带光纤的插针精密配合，完成两根光纤的对中.两个插针的端面则通过两侧的保持弹簧来保证其端面紧密接触。

减小插入损耗(Insertion Loss)是连接器设计的基础.所谓插入损失是指由于连接器的引入而导致的链路功率损耗，定义为连接器的输出功率与输入功率比的分贝数。
