井下人员定位系统是矿安通科技（北京）有限公司为矿井、矿山隧道等场所的人员和移动设备（如机车）进行实时定位、跟踪监控和考勤管理开发的完整解决方案。
该系统采用了无线射频技术、数据处理技术、数据通讯技术和地理信息系统技术，可提供丰富的数据、图形信息，能从地面实时监测井下人员、设备当前位置、行走路径，统计井下人员数量和分布情况，按照矿井的实际情况提供考勤功能。
该系统能及时、准确将井下各个区域的人员及设备的动态情况反映到地面计算机系统，使管理人员能够随时掌握井下人员、设备的分布状况和每个矿工的运动轨迹，以便于进行更加合理的调度管理。
一旦矿井发生事故，快速准确确定井下人员所在位置，就成为施救能否成功的难点和关键点。
该系统可快速检索井下人员的最后时刻位置及人员分布情况，给救援人员提供准确信息，为营救争取宝贵时间。
主要技术指标
•系统容量：定位人数大于3000人（井下同时）
•标识卡是把距离：大于200米（为一般RFID的10倍）•井下信号覆盖率：大于80%（典型情况）
•误码率：小于10E-8（符合AQ6210标准）
•定位精度：±20米（全巷道连续精确定位）。
井下人员定位系统一、系统概述井下人员定位系统采用KJ331型，由监控软件、监控主机、打印机，UPS、多功能传输接口、避雷器、光纤环网交换机、监控分站、无线读卡器、无线识别卡、移到读卡器等组成，根据煤矿具体需求可以组成电缆网、光线与电缆混合组网，及光线环网传输方式，便于安装维护。
二、主要设备描述1、地面中心站地面中心站配置两台服务器，互为备用。
当一台服务器发生故障时可以自动切换到另一台，双机自动转换，防止数据丢失，确保数据安全。
地面中心站负责检测煤矿井下作业人员管理系统的运行情况及信息的录入管理、定义配置、实时数据采集、存储统计、分析处理、屏幕显示、查询打印、远程传输、画面编辑等任务。
2、HJ331矿用传输分站KJ331矿用传输分站具有抗干扰能力强，传输距离远，传输速度快，连接灵活方便。
具有PJ45以太网接口、CAN总线接口。
可同时连接4-8台读卡器，与读卡器之间采用CAN总线进行数据传输，传输速率5000bps。
具有备用电池，保证在网电停电时，系统还能正常工作4小时以上。
提供4路本安电源。
KJ331矿用传输分站为矿用隔爆兼本质安全型，防爆标志为Exd 【ib】I，适用于，适用于含煤尘和瓦斯等爆炸型气体环境中。
工作电压：127/380/660V工作条件：环境温度-5℃--40℃相对湿度：≤95％，环境压力：80—106Pa。
外观尺寸：380（长）×264（宽）×160（高）mm3、KJ331矿用本安型读卡器读卡器安装于地面或者在井下巷道，读卡器连接在矿用传输分站上，与矿用传输分站之间采用CAN总线进行数据传输，传输速率5000bps，最大距离不小于2km。
读卡器不影响人员正常通行方式，有效接受距离不小于60m，被测目标运动速度不大于10m/s，可同时识别200个以上的识别卡。
当读卡器与主机通讯故障时，读卡器能够存储2小时以上的数据或者1000个识别卡的信息。
通讯恢复正常后，将存储的数据传输给主机。

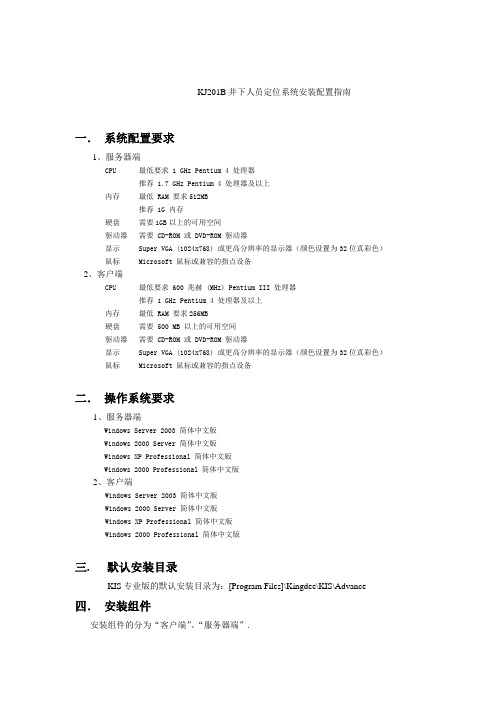

--------------------------------------------------------------------------KJ201B井下人员定位系统安装配置指南--------------------------------------------------------------------------一．系统配置要求1、服务器端CPU 最低要求 1 GHz Pentium 4 处理器推荐 1.7 GHz Pentium 4 处理器及以上内存最低 RAM 要求512MB推荐 1G 内存硬盘需要1GB以上的可用空间驱动器需要 CD-ROM 或 DVD-ROM 驱动器显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为32位真彩色）鼠标 Microsoft 鼠标或兼容的指点设备2、客户端CPU 最低要求 600 兆赫 (MHz) Pentium III 处理器推荐 1 GHz Pentium 4 处理器及以上内存最低 RAM 要求256MB硬盘需要 500 MB 以上的可用空间驱动器需要 CD-ROM 或 DVD-ROM 驱动器显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为32位真彩色）鼠标 Microsoft 鼠标或兼容的指点设备二．操作系统要求1、服务器端Windows Server 2003 简体中文版Windows 2000 Server 简体中文版Windows XP Professional 简体中文版Windows 2000 Professional 简体中文版2、客户端Windows Server 2003 简体中文版Windows 2000 Server 简体中文版Windows XP Professional 简体中文版Windows 2000 Professional 简体中文版三. 默认安装目录KIS专业版的默认安装目录为：[Program Files]\Kingdee\KIS\Advance 四．安装组件安装组件的分为“客户端”、“服务器端”.客户端和服务器端安装都需要对环境进行检测。
