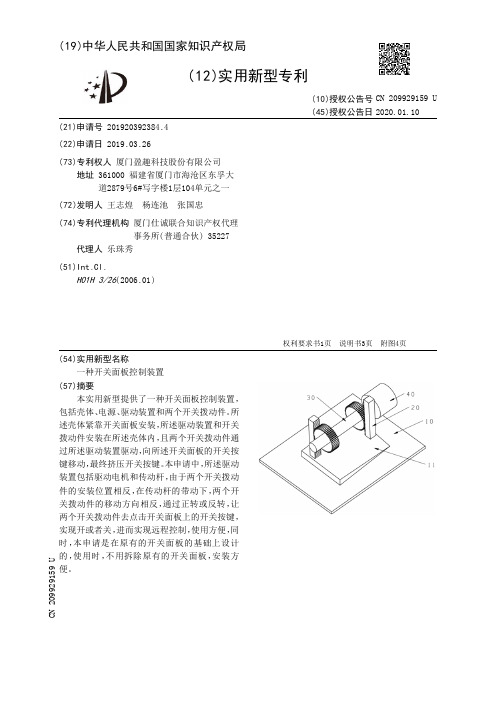

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920392384.4(22)申请日 2019.03.26(73)专利权人 厦门盈趣科技股份有限公司地址 361000 福建省厦门市海沧区东孚大道2879号6#写字楼1层104单元之一(72)发明人 王志煌 杨连池 张国忠 (74)专利代理机构 厦门仕诚联合知识产权代理事务所(普通合伙) 35227代理人 乐珠秀(51)Int.Cl.H01H 3/26(2006.01)(54)实用新型名称一种开关面板控制装置(57)摘要本实用新型提供了一种开关面板控制装置,包括壳体、电源、驱动装置和两个开关拨动件。
所述壳体紧靠开关面板安装,所述驱动装置和开关拨动件安装在所述壳体内,且两个开关拨动件通过所述驱动装置驱动,向所述开关面板的开关按键移动,最终挤压开关按键。
本申请中,所述驱动装置包括驱动电机和传动杆,由于两个开关拨动件的安装位置相反,在传动杆的带动下,两个开关拨动件的移动方向相反,通过正转或反转,让两个开关拨动件去点击开关面板上的开关按键,实现开或者关,进而实现远程控制,使用方便,同时,本申请是在原有的开关面板的基础上设计的,使用时,不用拆除原有的开关面板,安装方便。
权利要求书1页 说明书3页 附图4页CN 209929159 U 2020.01.10C N 209929159U权 利 要 求 书1/1页CN 209929159 U1.一种开关面板控制装置,其特征在于,包括壳体、电源、驱动装置和两个开关拨动件;所述壳体紧靠开关面板安装;所述驱动装置和开关拨动件安装在所述壳体内,且两个开关拨动件通过所述驱动装置驱动向所述开关面板的开关按键移动;所述驱动装置包括驱动电机和传动杆,所述传动杆与所述开关面板平行设置,且两端分别指向所述开关按键的开关两个方向,所述传动杆的一端连接所述驱动电机,两个开关拨动件分别仅靠在所述传动杆的两侧,且两个开关拨动件的一端分别指向所述开关按键的开关触点,通过所述传动杆带动,两个开关拨动件的移动方向相反。

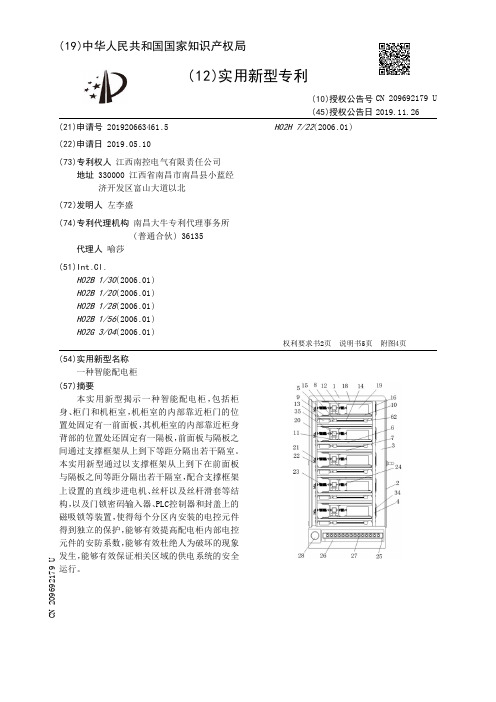

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920663461.5(22)申请日 2019.05.10(73)专利权人 江西南控电气有限责任公司地址 330000 江西省南昌市南昌县小蓝经济开发区富山大道以北(72)发明人 左李盛 (74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 喻莎(51)Int.Cl.H02B 1/30(2006.01)H02B 1/20(2006.01)H02B 1/28(2006.01)H02B 1/56(2006.01)H02G 3/04(2006.01)H02H 7/22(2006.01)(54)实用新型名称一种智能配电柜(57)摘要本实用新型揭示一种智能配电柜,包括柜身、柜门和机柜室,机柜室的内部靠近柜门的位置处固定有一前面板,其机柜室的内部靠近柜身背部的位置处还固定有一隔板,前面板与隔板之间通过支撑框架从上到下等距分隔出若干隔室。
本实用新型通过以支撑框架从上到下在前面板与隔板之间等距分隔出若干隔室,配合支撑框架上设置的直线步进电机、丝杆以及丝杆滑套等结构,以及门锁密码输入器、PLC控制器和封盖上的磁吸锁等装置,使得每个分区内安装的电控元件得到独立的保护,能够有效提高配电柜内部电控元件的安防系数,能够有效杜绝人为破坏的现象发生,能够有效保证相关区域的供电系统的安全运行。
权利要求书2页 说明书5页 附图4页CN 209692179 U 2019.11.26C N 209692179U权 利 要 求 书1/2页CN 209692179 U1.一种智能配电柜,包括柜身(1)、柜门(2)和机柜室(3),其特征在于:所述机柜室(3)的内部靠近柜门(2)的位置处固定有一前面板(4),其机柜室(3)的内部靠近柜身(1)背部的位置处还固定有一隔板(5),所述前面板(4)与隔板(5)之间通过支撑框架(6)从上到下等距分隔出若干隔室,所述支撑框架(6)包括两根相互平行的支撑梁(61),两根支撑梁(61)的前端通过一体成型的第一连接块(62)连接,其两根支撑梁(61)的尾端通过一体成型的第二连接块(63)连接,所述第二连接块(63)底部的中央位置处固定安装有一直线步进电机(13),该直线步进电机(13)的输出端固定连接有一根与支撑梁(61)平行的丝杆(14),该丝杆(14)的前端通过轴承活动插接在第一连接块(62)的内部,所述前面板(4)与隔板(5)之间从上到下还等距离固定连接有承接梁(7),每根承接梁(7)均对应设置在一个支撑框架(6)的底部且与支撑框架(6)中的支撑梁(61)的位置相对应;所述机柜室(3)的顶部以及承接梁(7)的底部均固定连接有一上滑轨(8),所述支撑框架(6)中的支撑梁(61)顶部固定安装有下滑轨(9),所述下滑轨(9)和上滑轨(8)的外侧分别滑动连接有下滑动托件(10)和上滑动托件(18),所述下滑动托件(10)和上滑动托件(18)的尾端之间分别竖直固定有第一竖板(11)和第二竖板(12),所述第一竖板(11)和第二竖板(12)之间固定安装有一断路保护器(35),两个下滑动托件(10)的顶部靠近前端的位置处还固定有一块托板(17),该托板(17)上安装有电控元件(19),所述托板(17)的前端固定有一封盖(16),所述前面板(4)的中部对应托板(17)的位置处开设有一宽度与托板(17)宽度相等的开口,所述封盖(16)位于前面板(4)的外侧,其封盖(16)的位置与开口的位置相契合,且封盖(16)的外沿延伸至开口的外侧并与前面板(4)的板身之间紧密贴合,所述封盖(16)的一侧与前面板(4)相贴合的位置处固定有安装有磁吸锁(34),前面板(4)的中部对应封盖(16)的位置处还安装有门锁密码输入器(31);所述丝杆(14)的外部且靠近直线步进电机(13)的一端套装有一丝杆滑套(15),丝杆滑套(15)的顶部固定在托板(17)的尾端上,所述机柜室(3)底部的柜身(1)内还固定安装有PLC控制器(29)和风机(30),所述柜身(1)的背部通过螺栓还安装有一块背部封板(20),所述隔板(5)靠近背部封板(20)的一侧对应每个隔室的位置处均横向固定有一理线槽(22)。

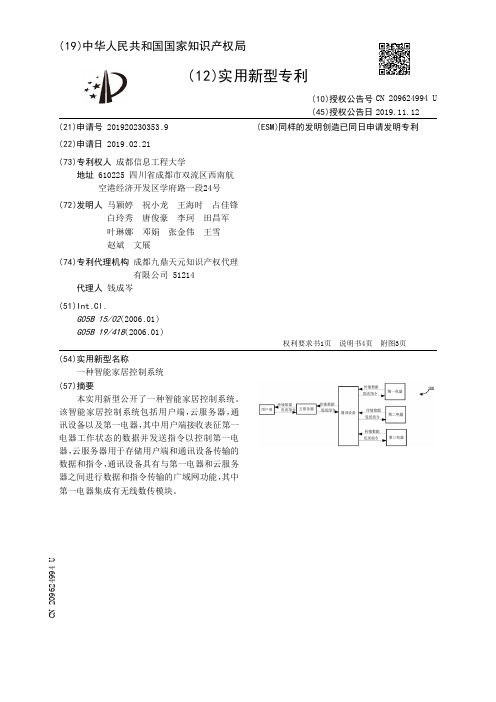

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230353.9(22)申请日 2019.02.21(73)专利权人 成都信息工程大学地址 610225 四川省成都市双流区西南航空港经济开发区学府路一段24号(72)发明人 马颖婷 祝小龙 王海时 占佳锋 白玲秀 唐俊豪 李珂 田昌军 叶琳娜 邓娟 张金伟 王雪 赵斌 文展 (74)专利代理机构 成都九鼎天元知识产权代理有限公司 51214代理人 钱成岑(51)Int.Cl.G05B 15/02(2006.01)G05B 19/418(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种智能家居控制系统(57)摘要本实用新型公开了一种智能家居控制系统。
该智能家居控制系统包括用户端,云服务器,通讯设备以及第一电器,其中用户端接收表征第一电器工作状态的数据并发送指令以控制第一电器,云服务器用于存储用户端和通讯设备传输的数据和指令,通讯设备具有与第一电器和云服务器之间进行数据和指令传输的广域网功能,其中第一电器集成有无线数传模块。
权利要求书1页 说明书4页 附图3页CN 209624994 U 2019.11.12C N 209624994U权 利 要 求 书1/1页CN 209624994 U1.一种智能家居控制系统,包括用户端,云服务器,通讯设备以及第一电器,其特征在于用户端接收表征第一电器工作状态的数据并发送指令以控制第一电器,云服务器用于存储用户端和通讯设备传输的数据和指令,通讯设备具有与第一电器和云服务器之间进行数据和指令传输的广域网功能,所述第一电器集成有无线数传模块,其中通讯设备集成在第一电器中,所述通讯设备包括GPRS模块或NBIOT模块,其中无线数传模块包括WIFI模块或433M模块,其中第一电器是净水装置,所述净水装置包括水质检测模块,开关模块,电磁阀控制模块,无线数传模块和单片机,其中水质检测模块包括电导探头,温度探头以检测所在位置水的电导和温度分别生成电导信号和温度信号,所述温度信号用于校正电导信号;其中开关模块检测储水部件的储水量生成压力信号并传输到单片机以控制净水模式的开启和关闭,当储水部件中的储水量大于预设值时压力信号处于第一状态,净水模式不进行;其中电磁阀控制模块包括进水电磁阀和冲洗电磁阀,单片机发送进水指令信号和冲洗指令信号以分别控制进水电磁阀和冲洗电磁阀的导通和关断;其中单片机的型号为STM32型;其中净水装置还包括按键模块和显示模块,按键模块发送第一按键信号和第二按键信号到单片机以控制显示模块显示的信息;其中净水装置还包括报警模块,当单片机接收到的特定检测信号达到预设值时,报警模块输出报警信号。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710557978.1(22)申请日 2017.07.10(71)申请人 上海铁路局上海动车段地址 200040 上海市静安区共和新路3501号3幢申请人 杭州富阳东富自动化设备有限公司(72)发明人 夏剑敏 何东 周明涛 张永敬 (74)专利代理机构 上海申新律师事务所 31272代理人 俞涤炯(51)Int.Cl.G05B 19/04(2006.01)(54)发明名称一种电气控制系统(57)摘要本发明提供了一种电气控制系统,应用于动车车库的库门的控制,其中,包括:逻辑控制器、逻辑扩展模块,开门门限检测模块用以在检测到驱动电机的一开门反馈信号后形成一开门限位信号并输入逻辑控制器;关门门限检测模块,用以检测到驱动电机的一关门反馈信号后,形成一关门限位信号并输入逻辑控制器;库门控制模块控制库门的关闭或者开启;供电电路用以提供逻辑控制器以及驱动电机的工作电压;电路断电控制模块用以计时小于预定时间间隔内接收开门限位信号或者关门限位信号后使库门控制模块恢复初始状态并形成一断电指令输出至电路断电控制模块断开供电电路。
避免了现有的驱动电机无论是关闭还是打开之后都处于通电状态,较容易出现故障的问题。
权利要求书2页 说明书5页 附图2页CN 107290993 A 2017.10.24C N 107290993A1.一种电气控制系统,应用于对存放动车车库的库门的控制,所述库门设置有对应的驱动电机,其特征在于,包括:逻辑控制器,所述逻辑控制器包括多个第一输入端,以及多个第一输出端;逻辑扩展模块,与所述逻辑控制器连接,所述逻辑控制模块包括多个第二输入端,以及多个第二输出端;开门门限检测模块,与所述第一输入端连接,用以在检测到所述驱动电机的一开门反馈信号后,形成一开门限位信号并输入所述逻辑控制器;关门门限检测模块,与所述第一输入端连接,用以在检测到所述驱动电机的一关门反馈信号后,形成一关门限位信号并输入所述逻辑控制器;库门控制模块,连接于所述第一输出端和所述驱动电机之间,用以根据所述逻辑控制器输出的开门指令或者关门指令控制所述库门的关闭或者开启;供电电路,与所述逻辑控制器以及所述驱动电机连接,用以提供所述供逻辑控制器以及所述驱动电机的工作电压;电路断电控制模块,一端与所述第二输出端连接,另一端与供电电路连接;所述逻辑控制器用以在输出所述开门指令或者所述关门指令后开始计时,若计时时间小于一预定时间间隔内接收所述开门限位信号或者所述关门限位信号后;使所述库门控制模块恢复初始状态并形成一断电指令输出至所述电路断电控制模块,所述电路断电控制模块根据所述断电指令断开所述供电电路。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920412573.3(22)申请日 2019.03.28(73)专利权人 安徽华菱汽车有限公司地址 243061 安徽省马鞍山市马鞍山经济技术开发区湖西南路359号(72)发明人 张佩 夏晶晶 张文龙 张要强 徐涛 余卓凡 袁宽林 (74)专利代理机构 北京信远达知识产权代理有限公司 11304代理人 魏晓波(51)Int.Cl.B60H 1/00(2006.01)B60H 1/22(2006.01)(54)实用新型名称一种驻车风暖的控制系统(57)摘要本申请提供了一种驻车风暖的控制系统,包括:点火锁开关和继电器;其中,点火锁开关的ACC档位的输入端与点火锁电源相连,点火锁开关的ACC档位的输出端与继电器的控制端的第二触点相连,继电器的控制端的第一触点接地,继电器的负载端的第一触点与目标驻车风暖的电源相连,继电器的负载端的第二触点与目标驻车风暖的第三端相连,目标驻车风暖的第四端接地,目标驻车风暖的第一端与目标驻车风暖的控制开关的输入端相连,目标驻车风暖的第二端与目标驻车风暖的控制开关的输出端相连。
相比于现有技术当中,利用常电的方式来控制目标驻车风暖,通过本申请所提供的驻车风暖的控制系统,可以相对保证目标驻车风暖在使用过程中的安全性。
权利要求书1页 说明书5页 附图1页CN 209649996 U 2019.11.19C N 209649996U权 利 要 求 书1/1页CN 209649996 U1.一种驻车风暖的控制系统,其特征在于,包括:点火锁开关和继电器;其中,所述点火锁开关的ACC档位的输入端与点火锁电源相连,所述点火锁开关的ACC 档位的输出端与所述继电器的控制端的第二触点相连,所述继电器的控制端的第一触点接地,所述继电器的负载端的第一触点与目标驻车风暖的电源相连,所述继电器的负载端的第二触点与所述目标驻车风暖的第三端相连,所述目标驻车风暖的第四端接地,所述目标驻车风暖的第一端与所述目标驻车风暖的控制开关的输入端相连,所述目标驻车风暖的第二端与所述目标驻车风暖的控制开关的输出端相连。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821933858.3(22)申请日 2018.11.22(73)专利权人 淮安市昊天自动化设备有限公司地址 223300 江苏省淮安市淮阴区淮河东路218号(72)发明人 潘雪康 (51)Int.Cl.B65B 43/30(2006.01)(54)实用新型名称一种电气控制系统(57)摘要本实用新型公开了一种电气控制系统,包括工作台、辊式输送带、工作横板架和支撑柱,所述工作台内顶部通过安装槽安装辊式输送带,所述工作台顶部一侧焊接一号立架,所述工作台顶部另一侧焊接二号立架,所述一号立架和二号立架顶部安装工作横板架,所述工作横板架底部一侧通过安装块安装压板,所述工作横板架底部另一侧焊接工作板,所述工作板底部两侧均通过安装板安装顶部气动压杆,所述顶部气动压杆底部输出端通过安装套安装顶部真空吸盘,所述二号立架一侧通过支架安装一号气动压杆,所述二号立架另一侧通过支架安装二号气动压杆。
本实用新型电气控制系统,设计合理,结构简单,适合被广泛推广和使用。
权利要求书1页 说明书3页 附图1页CN 209127063 U 2019.07.19C N 209127063U1.一种电气控制系统,包括工作台(7)、辊式输送带(9)、工作横板架(1)和支撑柱(8),其特征在于:所述工作台(7)内顶部通过安装槽(13)安装辊式输送带(9),所述工作台(7)顶部一侧焊接一号立架(19),所述工作台(7)顶部另一侧焊接二号立架(12),所述一号立架(19)和二号立架(12)顶部安装工作横板架(1),所述工作横板架(1)底部一侧通过安装块安装压板(16),所述工作横板架(1)底部另一侧焊接工作板(10),所述工作板(10)底部两侧均通过安装板安装顶部气动压杆(2),所述顶部气动压杆(2)底部输出端通过安装套安装顶部真空吸盘(3),所述二号立架(12)一侧通过支架安装一号气动压杆(20),所述二号立架(12)另一侧通过支架安装二号气动压杆(15),所述一号气动压杆(20)和二号气动压杆(15)输出端均连接横压板(11),所述工作台(7)底部通过减震板安装支撑柱(8)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424040.7(22)申请日 2019.04.01(73)专利权人 新疆大乘高科信息工程有限公司地址 830000 新疆维吾尔自治区乌鲁木齐市天山区中山路南巷1号科技数码大厦1栋24层24-05室(72)发明人 连兵 杨枫 尚钰林 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 王昊(51)Int.Cl.G05B 15/02(2006.01)G05B 19/418(2006.01)(54)实用新型名称一种智能家居控制系统(57)摘要本实用新型属于智能家居技术领域,尤其是一种智能家居控制系统,包括室内灯光智能模块和室外智能防盗模块,室内灯光智能模块包括单片机,单片机分别电性连接有光电转换模块、模数转换模块、复位模块和报警控制模块,报警控制模块包括蜂鸣器、LED灯、红外开关一和无线摄像头一,红外开关分别与红外开关一和无线摄像头一电性连接。
该智能家居控制系统,达到了对室内灯光实现智能控制自动调节的效果,当人经过红外开关一时,红外开关控制LED灯启动点亮,此时光敏电阻对室外的光线进行检测传输,由单片机处理,进行数据对比,当室外窗户光线较弱时,LED灯会变亮,窗户外的光线强弱与LED灯的光线强弱成反比,从而达到了智能控制和自动调节的效果。
权利要求书1页 说明书3页 附图5页CN 209707922 U 2019.11.29C N 209707922U权 利 要 求 书1/1页CN 209707922 U1.一种智能家居控制系统,包括室内灯光智能模块和室外智能防盗模块,其特征在于:所述室内灯光智能模块包括单片机(1),所述单片机(1)分别电性连接有光电转换模块、模数转换模块、复位模块和报警控制模块,所述报警控制模块包括蜂鸣器(2)、LED灯(3)、红外开关一(4)和无线摄像头一(5),所述红外开关分别与红外开关一(4)和无线摄像头一(5)电性连接,所述红外开关一(4)与蜂鸣器(2)并联;所述室外智能防盗模块包括压力传感器(6)和无线摄像头二(7),所述压力传感器(6)和无线摄像头二(7)均电性连接有数据采集器(8),所述数据采集器(8)电性连接有A/D转换器(9),所述A/D转换器(9)电性连接有控制器(10),所述控制器(10)电性连接有无线数据传输模块(11),所述无线数据传输模块(11)电性连接有显示终端(12)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920267828.1(22)申请日 2019.03.04(73)专利权人 大唐华银电力股份有限公司金竹山火力发电分公司地址 417505 湖南省娄底市冷水江市沙塘湾镇大唐华银金竹山火力发电分公司专利权人 大唐华银电力股份有限公司(72)发明人 袁尧 方武 彭会 李鹏 蔡文杰 (74)专利代理机构 安徽知问律师事务所 34134代理人 刘佳伟 金贝贝(51)Int.Cl.G05B 19/418(2006.01)(54)实用新型名称一种DCS控制系统(57)摘要本实用新型公开了一种DCS控制系统,属于电力电子领域,包括一种DCS控制系统,其特征在于,所述DCS系统包括:DCS上位机以及紧急跳闸系统(ETS )、过程控制单元(PCU )、工程师站(ENG )、操作员站(OPU)四个子系统。
紧急跳闸系统(ETS)作为DCS系统的一个子系统架设在DCS系统内;子系统之间用环网连接,形成封闭形的拓扑结构;本实用新型的优点在于:紧急跳闸系统(ETS)作为子系统接入分布式控制系统(DCS);所有子系统采用环网连接;使用统一的硬件设备和通讯方式,实现紧急跳闸系统(ETS)和分布式控制系统(DCS)的信息互通,同时减少了硬接线,有助于降低故障率和维护成本。
权利要求书1页 说明书4页 附图1页CN 209343191 U 2019.09.03C N 209343191U权 利 要 求 书1/1页CN 209343191 U1.一种DCS控制系统,其特征在于,该DCS控制系统包括DCS上位机和五个子系统:紧急跳闸系统,用于在设备异常时对汽轮机设备实施紧急跳闸;过程控制单元,用于配置并传输I/O信号,使DCS上位机和紧急跳闸系统、过程控制单元、工程师站和操作员站之间通讯;工程师站,用于负责整个DCS控制系统的组态和数据维护,对紧急跳闸系统、过程控制单元、工程师站和操作员站进行组态;操作员站,对DCS控制系统的设备调试、配置以及监视;信息显示系统,显示DCS上位机传输的数据信号;其中,所述紧急跳闸系统、过程控制单元、工程师站、操作员站和信息显示系统采用环网连接,进行环网通讯。
专利名称:一种PLC自动控制系统专利类型:实用新型专利
发明人:尹国成
申请号:CN201520688871.7申请日:20150908
公开号:CN205068100U
公开日:
20160302
专利内容由知识产权出版社提供
摘要:本实用新型提供一种PLC自动控制系统,中心控制系统、与中心控制系统连接的信息采集系统、远程终端、受控终端;所述受控终端与所述信息采集系统连接,所述受控终端包括粉体输送系统、粉体反应系统;所述信息采集系统包括温度采集单元、压力采集单元、湿度采集单元、CCD图像传感器;所述远程终端与所述中心控制系统之间连接有数据分布单元;本实用新型PLC自动控制从物料投入到反应结束的全部,实现连续化作业,减少了中间过程由于人工操作的不确定性而造成的质量波动,提高了劳动生产率,而且温度、湿度、压力、反应时间、加料自动控制是相互制约、相互控制的,只要其中任何一项达不到规定的要求就会出现报警并停止下一步的反应步骤。
申请人:西达(无锡)生物科技有限公司
地址:214000 江苏省无锡市锡山区锡山经济开发区高新技术产业园胶阳路以南、东盛二路以西(东区)
国籍:CN
代理机构:无锡市朗高知识产权代理有限公司
代理人:杨虹
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920564922.3
(22)申请日 2019.04.23
(73)专利权人 联合汽车电子有限公司
地址 201206 上海市浦东新区榕桥路555号
(72)发明人 董晓伟 刘佳熙 施思明 林培星
鲜志刚
(74)专利代理机构 上海思微知识产权代理事务
所(普通合伙) 31237
代理人 屈蘅
(51)Int.Cl.
G05B 19/042(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
电子控制系统
(57)摘要
本实用新型提供一种电子控制系统,所述电
子控制系统包括欠压识别单元、电源选择单元、
电压检测单元、微控制单元以及开关单元;所述
电子控制系统通过第一电源和/或第二电源供
电,在上电时,若其中一电源发生欠压故障,欠压
识别单元可将表征欠压的电压标识信号发送给
所述电源选择单元通过电源选择单元对开关单
元的控制使得改由正常电源供电以避免电源发
生欠压故障导致各单元无法运行;上电后,电压
检测单元对两个电源电压进行检测以使微控制
单元能对两个电源进行故障分级并能根据故障
分级的结果输出电源调整信号,从而以使电源选
择单元能根据电源调整信号对开关单元进行控
制,以使当其中一电源出现过压故障时电压相对
较低的电源能够供电。
权利要求书3页 说明书9页 附图3页CN 209946659 U 2020.01.14
C N 209946659
U
权 利 要 求 书1/3页CN 209946659 U
1.一种电子控制系统,所述电子控制系统通过第一电源和/或第二电源供电,其特征在于,所述电子控制系统包括:第一欠压识别单元、电压检测单元、微控制单元、电源选择单元以及开关单元,所述开关单元包括第一开关和第二开关;
所述第一欠压识别单元比较所述第一电源的电压与欠压阀值的大小,并根据比较结果输出电压标识信号给所述电源选择单元;
所述电压检测单元检测所述第一电源的电压和所述第二电源的电压并将电压检测结果输出给所述微控制单元;
所述微控制单元根据所述电压检测结果进行电源诊断以对所述第一电源和所述第二电源的故障作故障分级,并根据所述故障分级的结果输出电源调整信号给所述电源选择单元;
所述电源选择单元根据所述第一欠压识别单元输出的电压标识信号的大小控制所述第一开关和所述第二开关的开合,以使当所述第一电源出现欠压故障时切换到由所述第二电源供电;以及
所述电源选择单元在接收到所述电源调整信号后控制所述第一开关和所述第二开关的开合,以使当所述第一电源和/或所述第二电源出现过压故障时能够由所述第一电源和所述第二电源中电压相对较低的一个供电。
2.如权利要求1所述的电子控制系统,其特征在于,所述电源选择单元内配置有第一电源控制策略,所述第一电源控制策略以所述第一欠压识别单元输出的电压标识信号的大小来进行配置,所述电源选择单元在接收到所述第一欠压识别单元输出的电压标识信号后根据所述第一电源控制策略控制所述第一开关和所述第二开关的开合。
3.如权利要求1所述的电子控制系统,其特征在于,所述微控制单元包括故障诊断模块和电源控制模块,所述故障诊断模块根据所述电压检测结果进行电源诊断以对所述第一电源和所述第二电源的故障作故障分级,并将所述故障分级的结果输出给所述电源控制模块;所述电源控制模块接收到所述故障分级的结果后输出电源调整信号给所述电源选择单元。
4.如权利要求3所述的电子控制系统,其特征在于,所述电源控制模块内配置有第二电源控制策略,所述第二电源控制策略以所述故障分级能够得到的结果为依据来进行配置,所述电源控制模块接收到所述故障分级的结果后根据所述第二电源控制策略输出所述电源调整信号。
5.如权利要求1所述的电子控制系统,其特征在于,所述电子控制系统还包括电源转换单元,所述电源转换单元根据所述第一电源和/或所述第二电源形成第三电源,所述第三电源向所述微控制单元供电,所述第三电源的电压小于所述第一电源的电压以及所述第二电源的电压。
6.如权利要求1所述的电子控制系统,其特征在于,所述第一欠压识别单元包括第一比较器和第一欠压阀值电路,所述第一欠压阀值电路设定所述欠压阀值,所述第一比较器比较所述第一比较器和所述欠压阀值的大小并根据比较结果输出电压标识信号给所述电源选择单元。
7.如权利要求1所述的电子控制系统,其特征在于,所述开关单元还包括隔离电路,所述隔离电路对所述第一电源和所述第二电源之间的电流进行隔离。
2。
