主通风机操作规程及流程10KV开关柜操作规程标准版本

10KV高压电机操作规程一、送电操作1、通过送电操作票，确定设备名称、位号及其前级高压来电正常。

2、穿戴好防护用品，取下“禁止合闸”警示牌，断开接地地刀，并确认已断开。

注意：检查手车行孔插头是否固定牢靠。

3、顺时针手车从试验位置摇到工作位置（当听到“嗒”的声响时，表明手车已经到位，操作时切忌用力过大，以免损坏手车机构）。

注意：一般手车从试验位置到工作位置，手柄旋转20圈。

柜体是否带高压电可以通过观察保护装置的电压值或开关状态显示仪面板的高压带电显示确定。

二、停电（检修）操作1、通过停电操作票，确定设备名称、位号、设备工作状态（必须在停止状态）。

2、穿戴好防护用品，逆时针转动摇把，将手车从工作位置摇到试验位置（是否到位看开关柜上的指示灯试验位置灯亮、工作位置灯灭）。

3、合上接地刀（如有），在转换开关的操作把手处挂“禁止合闸，有人工作”标示牌。

三、操作票填写要求、操作说明及相关规定1、发令人应为生产调度或生产车间当班班长。

若是电仪车间内部安排，可填本车间当班班长及以上管理人员。

2、操作票一般由当班班长或班长安排的该项目负责人拟定。

操作票拟定人要认真填写每个项目，按照规范正确拟定每个操作步骤，详细填写每步的操作内容。

3、在“监护下操作”（及双人操作）时，“操作票拟定人”可充当“监护人”，但不可充当“操作人”；“操作负责人”可充当“操作人”，但不可充当“监护人”。

4、在操作过程当中，“监护人”要拿着操作票和“操作人”一起到操作现场，由“监护人”向“操作人”按操作步骤发出操作指令，“操作人”操作完一步后，监护人要即刻进行检查核实，并在该步操作内容后面的“核定”项内打勾，接下来再以同样的方式进行下一步的操作。

5“单人操作”时，“操作人”要拿着操作票到操作现场，按操作步骤操作完一步后，即刻进行检查核实，并在该步操作内容后面的“核定”项内打勾，接下来再以同样的方式进行下一步的操作。

6、进行电气高压开关停送电操作时，都必须按规定穿戴好防护用品。

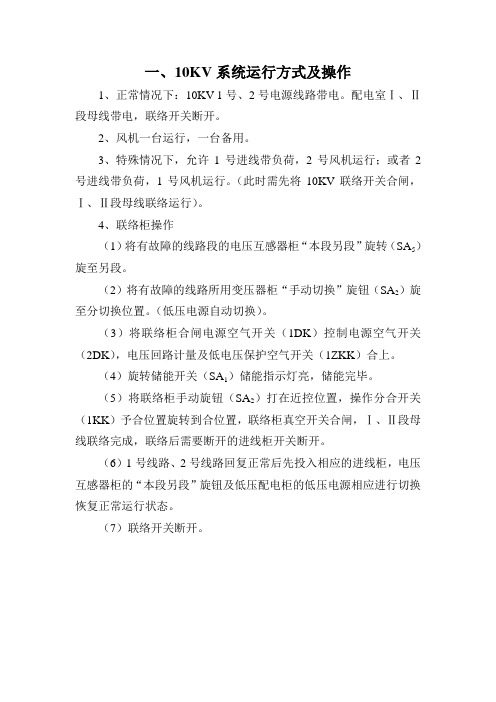

一、10KV系统运行方式及操作1、正常情况下：10KV 1号、2号电源线路带电。

配电室Ⅰ、Ⅱ段母线带电，联络开关断开。

2、风机一台运行，一台备用。

3、特殊情况下，允许1号进线带负荷，2号风机运行；或者2号进线带负荷，1号风机运行。

（此时需先将10KV联络开关合闸，Ⅰ、Ⅱ段母线联络运行）。

4、联络柜操作（1）将有故障的线路段的电压互感器柜“本段另段”旋转（SA5）旋至另段。

（2）将有故障的线路所用变压器柜“手动切换”旋钮（SA2）旋至分切换位置。

（低压电源自动切换）。

（3）将联络柜合闸电源空气开关（1DK）控制电源空气开关（2DK），电压回路计量及低电压保护空气开关（1ZKK）合上。

（4）旋转储能开关（SA1）储能指示灯亮，储能完毕。

（5）将联络柜手动旋钮（SA2）打在近控位置，操作分合开关（1KK）予合位置旋转到合位置，联络柜真空开关合闸，Ⅰ、Ⅱ段母线联络完成，联络后需要断开的进线柜开关断开。

（6）1号线路、2号线路回复正常后先投入相应的进线柜，电压互感器柜的“本段另段”旋钮及低压配电柜的低压电源相应进行切换恢复正常运行状态。

（7）联络开关断开。

二、主扇风机10KV高压柜操作1、10KV双回路1号、2号线路由场地配电室送至风机房高压配电室Ⅰ、Ⅱ段母线。

2、Ⅰ段、Ⅱ段所用变压器送电正常运行。

（1）合上空气开关（1ZKK），三相100V。

（2）旋动转换开关（SA1）看三相电压表三相电压是否平衡。

（3）合上空气开关（1DK）本段合闸电源指示灯亮。

（4）合闸电源（SA2）旋到投入，合闸指示灯亮，输出交流220V 供本段操作。

3、本段电压互感器及控制电源操作（1）合上合闸电源空气开关（1DK）。

（2）合上控制电源空气开关（2DK）本段控制电源指示灯亮。

（3）本段另段旋钮（SA5）旋至本段给本段控制小母线（1WCK）送电，控制电源指示灯亮。

（4）合上信号空气开关（3DK）按试验按钮（SB1）警铃响。

4、进线柜操作（1）合闸空气开关（1DK）合上，控制空气开关（2DK）合上。

10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。

二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。

2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。

（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。

（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。

三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。

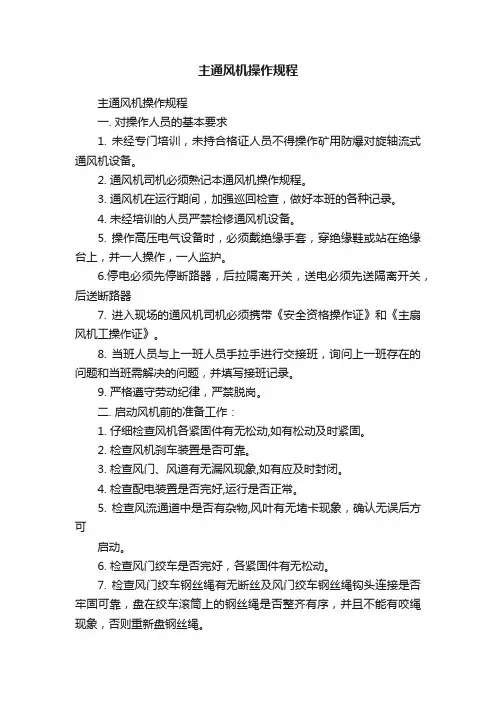

主通风机操作规程主通风机操作规程一. 对操作人员的基本要求1. 未经专门培训，未持合格证人员不得操作矿用防爆对旋轴流式通风机设备。

2. 通风机司机必须熟记本通风机操作规程。

3. 通风机在运行期间，加强巡回检查，做好本班的各种记录。

4. 未经培训的人员严禁检修通风机设备。

5. 操作高压电气设备时，必须戴绝缘手套，穿绝缘鞋或站在绝缘台上，并一人操作，一人监护。

6.停电必须先停断路器，后拉隔离开关，送电必须先送隔离开关，后送断路器7. 进入现场的通风机司机必须携带《安全资格操作证》和《主扇风机工操作证》。

8. 当班人员与上一班人员手拉手进行交接班，询问上一班存在的问题和当班需解决的问题，并填写接班记录。

9. 严格遵守劳动纪律，严禁脱岗。

二. 启动风机前的准备工作：1. 仔细检查风机各紧固件有无松动,如有松动及时紧固。

2. 检查风机刹车装置是否可靠。

3. 检查风门、风道有无漏风现象,如有应及时封闭。

4. 检查配电装置是否完好,运行是否正常。

5. 检查风流通道中是否有杂物,风叶有无堵卡现象，确认无误后方可启动。

6. 检查风门绞车是否完好，各紧固件有无松动。

7. 检查风门绞车钢丝绳有无断丝及风门绞车钢丝绳钩头连接是否牢固可靠，盘在绞车滚筒上的钢丝绳是否整齐有序，并且不能有咬绳现象，否则重新盘钢丝绳。

8. 检查压差计、电流表、电压表、轴承温度等检测仪表是否完好,电源电压是否在规定范围内。

（10000V±5%内）。

9. 风机长期搁置不用时,在使用前必须测试电机的绝缘电阻,绝缘电阻达不到要求,应用加热器将电机内腔预先烘干,待绝缘电阻符合要求后再投入运行（电机绝缘电阻不低于200兆欧）。

10. 隔离开关的合闸操作和接地刀闸分闸操作:（1）.进行隔离开关合闸操作前，应首先确认接地刀闸、断路器及隔离开关均处于分闸状态，操作机构切换手柄处于“分断闭锁”位置。

（2）.退出隔离开关，将专用操作手柄插入隔离开关操作机构的操作盘孔内，推动操作手把至合闸位置，推入隔离开关，再将切换手柄旋至“运行”位置，断路器即可合闸，开关柜进入运行状态前、后门不能打开。

10kv开关柜操作规程《10KV开关柜操作规程》一、目的为了确保电力设备的安全运行，保障电力系统的正常运行，规范10KV开关柜的操作，特制定本规程。

二、适用范围本规程适用于所有使用10KV开关柜的电力系统。

三、操作人员1. 所有操作10KV开关柜的人员必须经过专业培训，并持有相关证书。

2. 操作人员必须了解10KV开关柜的结构、原理，以及相应的安全操作规程。

四、操作步骤1. 操作人员必须穿戴好安全防护用具，包括绝缘手套、绝缘鞋等。

2. 在操作10KV开关柜之前，必须先对其进行外观检查，确保没有任何异常情况。

3. 确保10KV开关柜处于“断开”状态，断开主要电源。

4. 在执行相关操作之前，必须将相关相关开关柜进行标识，并进行交叉验证确认。

5. 操作人员必须按照正确的操作步骤，操作相应的开关，禁止进行非法操作。

6. 操作完毕后，必须将开关柜恢复到“断开”状态，并进行相关标识。

五、安全措施1. 在操作10KV开关柜时，禁止穿戴金属饰品，以免导致电击事故。

2. 在操作过程中若遇到异常情况，必须立即停止操作并向相关部门汇报。

3. 禁止在没有专业人员的情况下进行维修和操作。

4. 禁止在开关柜处于“合闸”状态下进行检修和操作。

六、操作记录1. 所有操作人员必须对操作过程进行记录，并做好相关备份。

2. 操作记录必须包括操作人员的姓名、操作时间、操作内容，以及发生的异常情况等信息。

七、违规处理1. 对于违反操作规程的人员将进行相应的处罚。

2. 连续多次违规者，将取消其相关操作资格。

八、附则本规程由相关部门负责解释，并不时进行修订，并在人员接受培训的时候向新人员进行宣讲。

主通风机司机技术操作规程范本一、工作准备1. 了解主通风机的结构、性能和使用方法，熟悉主通风机的操作规程和相关安全操作规定。

2. 检查主通风机的外观是否完好，各部件是否正常运转，如有异常情况应及时报告并做好记录。

3. 检查主通风机的电源是否正常，保证电压稳定。

4. 检查主通风机的照明设备是否正常运转。

5. 检查主通风机的传动装置是否正常，如有异常情况应及时报告并做好记录。

6. 检查主通风机的风道是否畅通，如有阻塞应及时清理。

二、操作步骤1. 启动主通风机前，应先确认周围是否有人员，确保操作安全。

2. 按照操作规程正确启动主通风机，确保其正常运转。

3. 监测主通风机运转时的参数，包括电压、电流、转速等，如有异常应及时采取相应措施。

4. 在运转过程中，应密切观察主通风机的运行情况，如有异常应及时停机检修。

5. 定期清理主通风机的滤网，保证其通风效果。

6. 每天结束工作时，应对主通风机进行检查，确认其处于正常状态后进行关机。

三、安全操作1. 在操作主通风机时，应穿戴好防护设备，包括手套、护目镜和防护鞋等。

2. 在操作主通风机时，应保持平稳，避免突然转动或加速。

3. 操作主通风机时，应注意不要将手指或其他物体伸入风道内，以免发生伤害。

4. 在操作主通风机时，应保持周围的通风良好，避免窒息。

5. 操作主通风机时，应注意不要将其他杂物放置在通风机附近，避免发生意外情况。

6. 在操作主通风机时，应按照规定的操作流程进行，不得擅自变动或调整。

四、应急措施1. 在主通风机发生故障或异常情况时，应立即停机并采取相应措施。

2. 在主通风机发生火灾时，应立即断开电源，并报警并启动灭火系统。

3. 在主通风机发生故障无法修复时，应及时通知相关部门进行维修。

4. 在主通风机发生异常噪音或振动时，应停机并及时检修。

五、管理规定1. 操作主通风机的司机应持有相关资格证明，并定期进行培训和考核。

2. 操作主通风机的司机应严格遵守公司的相关规章制度，不得违反操作规程和安全操作规定。

编订：__________________单位：__________________时间：__________________10KV开关柜操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9188-18 10KV开关柜操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、2#主扇停止运行后由维修工负责打开1#主扇（新安装）风门，并确认正常。

2、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）电压互感器手车摇到“工作位置”，并确认正常。

3、检查主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）高压带电显示器是否带电。

4、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器手车摇到工作位置并,确认正常。

5、合上主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器并确认电压及数据显示正常。

6、把母联隔离（05#）手车摇到“工作位置”，并确认正常。

7、把母联断路器（04#）手车摇到“工作位置”，并确认正常。

8、合上母联断路器（04#），并确认正常。

9、把1#所用变（03#）或2#所用变（06#）隔离手车摇到“工作位置”，并确认正常。

10、合上1#所用变（03#）K1断路器或2#所用变（06#）K1断路器，检查400V有无显示并确认正常。

10KV开关柜操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月10KV开关柜操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1、2#主扇停止运行后由维修工负责打开1#主扇（新安装）风门，并确认正常。

2、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）电压互感器手车摇到“工作位置”，并确认正常。

3、检查主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）高压带电显示器是否带电。

4、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器手车摇到工作位置并,确认正常。

5、合上主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器并确认电压及数据显示正常。

6、把母联隔离（05#）手车摇到“工作位置”，并确认正常。

7、把母联断路器（04#）手车摇到“工作位置”，并确认正常。

8、合上母联断路器（04#），并确认正常。

9、把1#所用变（03#）或2#所用变（06#）隔离手车摇到“工作位置”，并确认正常。

10、合上1#所用变（03#）K1断路器或2#所用变（06#）K1断路器，检查400V有无显示并确认正常。

11、把1#变频器（02#）或2#变频器（07#）断路器手车摇到“工作位置”，转换开关打到“远方”并确认正常。

主通风机操作规程12篇【第1篇】主通风机司机技术操作规程1、必需持有效证件上岗。

熟知通风机结构、性能和工作原理。

2、通风机起动前应对下列部位举行检查:1)、轴承润滑油油量合适,油质符合规定,油环完整灵便;2)、各紧固件及联轴器防护外罩齐全,紧固可靠;3)、电动机炭刷完整,接触良好,滑环清洁无烧伤4)、各指示仪表、庇护装置齐全牢靠;5)、各起动开关手把都处于断开位置;6)、电压在额定电压的5%范围内;3、风机起动前立闸门须关闭;人工盘车1~2圈,应灵便无卡阻。

4、起动电机、调节励磁,通风机达到正常运行后,打开通往井下的风门提至需要高度。

5、主通风机正常运行中应每小时举行一次巡回检查,内容为:1)、各转动部位应无异响;2)、轴承温度不得超限;3)、电动机温升不超过规定;4)、各仪表指示正常;5)、电压应在额定值5%范围内。

6、巡检后要准时填写记录,发觉隐患及问题准时向队领导汇报。

7、主通风机的正常停机操作:1)、关闭通往井下的风门;2)、断电停机;8、主通风机紧张停机的操作:1)、直接断电停机。

2)、按领导打算,关闭和开起有关风门。

3)、电源失压自动停机时,先拉掉油开关,后拉开隔离开关,并立刻报告矿调度室和队领导,待查明处理后,再运行开机。

9、主通风机有以下状况之一时,允许先停机后汇报:1)、各主要传动部件有严峻异响或意外震惊。

2)、电动机单相运转或冒烟冒火。

3)、其它紧张事故或故障。

10、主通风机的反风操作:1)、反风应在矿长或总工程师指挥下举行;2)、用反风道反风时:① 保持通风机正常运转;② 通过地锁压板将防爆门盖固定牢固;② 操作各风门,转变风流方向,实现反风操作。

11、搞好设备及机房内外卫生,要求设备上无灰尘、无油迹、地面无污水、无尘埃。

本工种存在危急因素及预防措施1、本工种存在危急因素是触电、火灾伤人。

2、为避开发生触电事故,操作高压电气设备时,要一人操作,一人监护。

操作要戴绝缘手套,穿绝缘靴,垫绝缘垫。

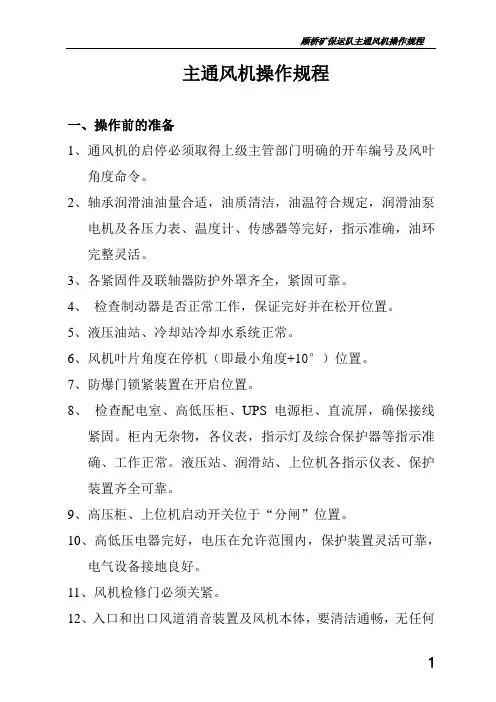

主通风机操作规程一、操作前的准备1、通风机的启停必须取得上级主管部门明确的开车编号及风叶角度命令。

2、轴承润滑油油量合适，油质清洁，油温符合规定，润滑油泵电机及各压力表、温度计、传感器等完好，指示准确，油环完整灵活。

3、各紧固件及联轴器防护外罩齐全，紧固可靠。

4、检查制动器是否正常工作，保证完好并在松开位置。

5、液压油站、冷却站冷却水系统正常。

6、风机叶片角度在停机（即最小角度+10°）位置。

7、防爆门锁紧装置在开启位置。

8、检查配电室、高低压柜、UPS电源柜、直流屏，确保接线紧固。

柜内无杂物，各仪表，指示灯及综合保护器等指示准确、工作正常。

液压站、润滑站、上位机各指示仪表、保护装置齐全可靠。

9、高压柜、上位机启动开关位于“分闸”位置。

10、高低压电器完好，电压在允许范围内，保护装置灵活可靠，电气设备接地良好。

11、风机检修门必须关紧。

12、入口和出口风道消音装置及风机本体，要清洁通畅，无任何可能造成风机损坏的异物。

13、润滑和液压软管/导管系统应把紧。

二、主通风机自动起动条件1、高压（1）将电机反转高压柜（1＃风机为AH3、2＃风机为AH10）断路器小车摇到试验位置。

（2）将电机正转高压柜（运行1＃风机为AH4、运行2＃风机为AH9）断路器小车摇到工作位置，并将转换开关打到“远控”位置。

2、低压（1）低压柜进线电源（1＃进线、2＃进线、）打到合闸位置。

（2）低压柜其它低压电器馈电电源打到合闸位置。

（3）UPS电源打到合闸位置。

（4）在PLC柜上将转换开关打到“自动”和“正向”位置。

3、液压站、润滑站（1）风机液压站就地操作箱1#油泵、2#油泵、1#加热器、2#加热器电源合闸；（2）风机润滑站就地操作箱1#油泵、2#油泵、1#加热器、2#加热器电源合闸；（3）油箱温度必须大于15℃且小于50℃；（4）液压站、润滑站就地按钮箱上转换开关必须全部在“远控”位置。

4、1#冷却水泵或2#冷却水泵电源打到合闸位置，并启动水泵。
