刀库和换刀装置的故障诊断方法和维修分析摘要：本文首先数控机床刀库与换刀装置为研究对象，首先简要分析了自动换刀装置的基本形式，指出了刀库及换刀机械手在日常运作时的常见故障，并给出了具体的维修方法，望能为此领域研究有所借鉴与帮助。
关键词：刀库;换刀装置;故障诊断;维修刀库与换刀装置是为大、中型加工中心提供配套支持，且实现自动换刀与刀具储备的两部分，乃是重型加工中心、高档加工中心的重要构成。
针对刀库来讲，其主要作用就是提供储刀位置，并且能够依程式控制，合理选刀具，并准确定位，以此完成刀具交换;而换刀装置则执行交换刀具的动作。
在实际运行当中，刀库和换刀装置经常会出现各种故障，因而会影响整个生产的正常开展。
本文结合实际情况，就其故障诊断方法及维修策略作一探讨。
1.自动换刀装置的基本形式（1）带刀库所对应的自动换刀系统。
针对此系统而言，其主要由两部分构成，其一为交换机，其二是刀库与刀具。
首先将加工时所需所有刀具均安装于刀柄上，于机外预先调整其尺寸，并按照特定方式，放到刀库当中。
在进行换刀时，首先会从刀库中选刀，并借助刀具交换装置，将刀具从刀库与主轴上取出，而在刀具交换后，把新刀具装到主轴上，然后把旧刀具放回到刀库当中。
需要指出的是，用于存放刀具的刀库容量很大，其除了能够安装于主轴箱的上方，还可根据现实需要，当作单独部件，安装于机床外，借助搬运装置而完成刀具的运送。
（2）更换主轴头换刀。
如果数控机床当中安装有旋转刀具，那么对主轴头进行更换，便是一种比较简单的方式。
针对主轴头来讲，一般情况下，其有两种方式，即立式与卧式，且经常用转塔的转位对主轴头进行更换，以此来达到自动换刀的目的。
而在转塔所对应的各主轴头上，事先便安装有能够满足各工序操作需要的旋转刀具。
当换刀指令发出之后，各主轴头会按照指定顺序，旋转至加工位置，且与主轴运动相连接，主轴将刀具带动，并进行旋转，而对于其他处在非加工位置的主轴，均和主运动之间呈脱开状态。
一、加工中心、刀架、刀库和换刀机械手的故障诊断及排除加工中心ATC 斗笠式刀库动作过程故障分析摘要：加工中心可将铣、镗、钻、铰、攻螺纹等多项功能集于一身，大大提高了生产效率。
换刀装置（ATC）是加工中心的重要组成部分，也是加工中心故障率最高的部分，约有50%的机床故障与换刀装置有关。
斗笠式刀库是加工中心比较常见的一种换刀装置，在本文中，我结合自己的工作经验，对斗笠式刀库的动作过程及换刀过程中容易出现的故障进行了简要的分析和说明。
关键词：加工中心ATC 斗笠式刀库动作过程故障分析0 引言加工中心的一个很大优势在于它有ATC装置，使加工变得更具有柔性化。
加工中心常用的刀库有斗笠式、凸轮式、链条式等，其中斗笠式刀库由于其形状像个大斗笠而得名，一般存储刀具数量不能太多，10~24把刀具为宜，具有体积小、安装方便等特点，在立式加工中心中应用较多。
1 斗笠式刀库的动作过程斗笠式刀库在换刀时整个刀库向主轴平行移动，首先，取下主轴上原有刀具，当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具；其次主轴安装新刀具，这时刀库转动，当目标刀具对正主轴正下方时，主轴下移，使刀具进入主轴锥孔内，刀具夹紧后，刀库退回原来的位置，换刀结束。
刀库具体动作过程如下：1.1 刀库处于正常状态，此时刀库停留在远离主轴中心的位置。
此位置一般安装有信号传感器（为了方便理解，定义为A），传感器Ａ发送信号输送到数控机床的PLC中，对刀库状态进行确认。
1.2 数控系统对指令的目标刀具号和当前主轴的刀具号进行分析。
如果目标刀具号和当前主轴刀具号一致，直接发出换刀完成信号。
如果目标刀具号和当前主轴刀具号不一致，启动换刀程序，进入下一步。
1.3 主轴沿Z方向移动到安全位置。
一般安全位置定义为Z轴的第一参考点位置，同时主轴完成定位动作，并保持定位状态；主轴定位常常通过检测主轴所带的位置编码器一转信号来完成。
1.4 刀库平行向主轴位置移动。
刀库刀具中心和主轴中心线在一条直线上时为换刀位置，位置到达通过信号传感器（B）反馈信号到数控系统PLC进行确认。
数控机床常见故障及排除方法数控机床作为一种高精度、高效率的机械设备，通常情况下是可靠稳定的，但在使用过程中还是会出现一些常见故障。
下面将介绍几种数控机床常见故障及排除方法。
一、刀具故障1.切削速度过快。
切削速度过快会导致刀具过热，甚至损坏。
这时可以降低切削速度，调整合适的进给速度。
2.刀具磨损。
定期检查刀具磨损情况，定时更换刀具。
二、传动系统故障1.传动皮带松驰。
当传动皮带松驰时，机床的运动精度会降低。
使用螺丝刀调节皮带张紧力，保持合适的张紧状态。
2.传动齿轮磨损。
传动齿轮磨损会导致传动不稳定，影响加工质量。
及时更换磨损的齿轮，保持传动系统的正常运转。
三、控制系统故障1.程序错误。
程序错误可能导致机床无法正常运行。
需要仔细检查程序是否正确，并进行修正。
四、液压系统故障1.油泵压力不足。
检查液压系统的油泵压力是否正常，如果不足可以清洗油泵，更换液压油。
2.液压管路漏油。
当液压管路发生漏油时，需要及时更换密封件或修复漏油处，确保系统的正常运行。
五、刀库故障1.刀具卡滞。
如果刀具在刀库中卡滞，可以尝试涂抹润滑剂，或者清洗刀库。
2.刀库传感器故障。
刀库传感器故障会导致刀具无法自动更换。
检查传感器是否损坏，更换损坏传感器，确保刀库正常运行。
六、工件夹持故障1.刀具夹持力不足。
当刀具夹持力不足时，工件无法稳定加工。
可以调节夹具的夹持力，确保工件的稳定性。
2.夹具磨损。
夹具磨损会导致工件不稳定。
及时更换磨损的夹具，保证夹持的可靠性。
以上是数控机床常见故障及排除方法的简要介绍。
在使用数控机床时，应定期进行检查和维护，及时处理常见故障，确保机床的正常运行。
同时，在故障排除过程中需要注意安全操作，避免造成二次事故。
换刀故障是数控加工中心一种常见的故障，造成这一问题主要是由于刀库或者是机械手出现了问题。
下面，我们来了解一下换刀故障的几种常见形式，以及采用什么方法进行维修。
刀库故障：如果刀库不能转动，其原因可能包括：电动机轴与蜗杆轴的联轴器松动；变频器故障，电动机不得电；接近开关或磁簧开关故障；PLC无输出控制，或PLC有输出但接口板中的继电器失效；气压低。
解决方法是：检查调整联轴器；检查变频器的输入、输出电压是否正常；通过PLC的IO监控画面检查IO状态，调整或更换接近开关或磁簧开关，检查或更换继电器；调整气压达到规定值。
如果出现刀盘定位不准的问题，可能是电动机剎车器磨损造成的。
可以通过调整电动机剎车器中调节螺钉来解决。
如果出现换刀位刀座在倒刀时运动不正常的情况，可能原因有：气压不符合要求、止动螺丝松动、气缸损坏、倒刀电磁阀接触不良或损坏、刀具超重或超长。
解决方法包括：调整气压到符合要求、锁紧止动螺丝、更换气缸、检查电磁阀接点或更换元件、更换刀具。
如果出现刀套上下不到位，可能导致这一情况发生的原因包括：安装调整不当或拨叉位置不正确、限位开关安装不正确或调整不当，造成反馈信号错误。
可以采取检查、调整拨叉或限位开关位置，或更换元件来解决。
倒刀时刀具掉落可能是由刀套内弹簧夹力不够或不能正常复位、刀柄和拉钉的距离不正确等原因造成的。
必须要对元器件进行调整或更换。
如果是刀套破裂，原因可能是：刀套未定位前有倒刀动作或未回位前刀盘转动、装入刀具时撞坏。
解决方法是调整刀盘定位近接开关或倒刀气缸磁簧开关位置、更换刀套。
发生了电动机烧坏，可能原因包括：电源缺相或电压不正确、剎车烧坏、刀具超重、组件不能运转。
解决方法有：检查接触器接点是否损坏、电源是否缺相及电压等级是否匹配；检测剎车器线圈是否损坏、接地是否正确；检查刀具质量是否超过允许值；检查刀套滑动部位是否顺畅。
机械手故障：如果是刀具夹得不够紧，经常掉刀，可能是由于卡爪弹簧的压力太小、弹簧后面的螺母松动、机械手卡紧锁不起作用、刀具超重等原因造成的。
华中8型数控系统PMC控制刀库换刀动作故障的诊断与排除摘要：本文利用华中8型数控系统的PMC在线诊断功能，对斗笠式刀库换刀过程出现的故障进行了十分详细的介绍，并针对这些常见的故障进行了分析以及具体的解决方法。
关键字：PMC；在线；故障诊断0前言数控机床在实际使用的过程中，刀库换刀动作出现故障是一个高频现象，为了解决这个问题，使得机床的维修时间减少，维修者必须掌握行之有效的诊断方法，才能尽快地将故障找出并排除，本文为读者介绍一种行之有效的方法：利用PMC在线诊断功能对刀库的换刀动作进行故障诊断。
使用PMC对刀库动作故障进行诊断的前提是对刀库控制的PMC逻辑控制比较熟悉，应该对斗笠式刀库PMC控制的程序已经能够充分得理解并熟悉其控制思路。
在此基础上，通过本文对PMC的应用，从而达到进一步加深认识的效果。
斗笠式刀库的换刀过程：回第二参考点→主轴定向→刀库进→主轴松刀→回第三参考点→刀库选刀→回第二参考点→刀库紧刀→刀库退→取消主轴定向。
当刀库在自动换刀时出现故障，如自动换刀时执行一半就停止动作，或者在换刀过程中出现报警时，我们可以根据系统的报警号进行相应的故障追踪。
在PMC的编程中，刀库的整个自动换刀动作是通过用户宏程序将各个分散的动作进行衔接组合而成的，而每个分动作都有其相应的报警号，当该动作在执行过程中出现故障，无法执行完成，那么就会产生相应的故障报警号。
故诊断过程中，利用系统产生的报警号进行故障的逆向追踪，这是PMC诊断的一种常用的方法。
与刀库相关的报警号地址如下表所示：地址号报警号报警内容G3010.1报警1换刀允许灯亮时，禁止转主轴G3010.2报警2松刀时禁止转主轴G3010.3报警3主轴定向时禁止转主轴G3010.4报警4主轴旋转时禁止松刀。
刀库是数控机床贮存刀具的地方，刀库的形式有盘式刀库和链式刀库两种。
换刀装置有机械手交换和无机械手交换两种形式，用来在主轴和刀库之间实现刀具交换，机械手换刀结构速度快，无机械手换刀结构简单，价格低廉，但换刀时间稍长。
刀库和换刀装置由于机械机构复杂，使用频繁，是数控机床较容易出故障的部位。
刀库和换刀装置常见的故障是刀库不能转动或转动不到位、刀套不能夹紧刀具、机械手夹刀不稳或机械手运动误差过大等。
刀库和换刀装置还装有机械原点和位置检测装置，由于电气原因造成刀库和换刀装置出现反馈信号错误的机会也很多。
刀库和换刀装置产生故障的原因主要是机械结构的磨损和电气元件松动造成的，另外与装配时的调整不到位也有一定关系。
表2 刀库与换刀机械手常见的故障与排除方法。
数控机床自动换刀系统的故障排查与维修方法数控机床自动换刀系统在工业生产中扮演着重要角色，然而偶尔会遇到一些故障导致正常的生产工作受到干扰。
本文将介绍数控机床自动换刀系统常见故障的排查方法以及维修方法，帮助读者快速解决问题并恢复生产。
首先，我们来了解一下数控机床自动换刀系统的组成。
该系统由刀库、刀杆、刀座等主要组件构成。
故障通常出现在刀杆与刀座之间的连接部分。
常见的故障有刀杆卡滞、刀座松动、换刀定位错误等。
当遇到故障时，首先要做的是检查刀杆是否卡滞。
刀杆卡滞可能是由于过多的切屑或者油污导致的。
解决方法是清理刀杆和刀座之间的油污，以及及时清理刀座上的切屑。
此外，也应进行润滑保养，确保刀杆顺畅运行。
其次，如果刀座松动，我们可以采取以下步骤来解决问题。
首先，检查螺母是否松动，必要时紧固螺母。
其次，检查刀座与刀杆之间的连接是否紧密，避免松动。
如果刀座已经损坏或磨损，需要更换刀座。
最后，还应该检查刀座的弹簧是否失效，确认刀座的弹性是否符合要求。
换刀定位错误也是常见的故障之一。
如果发生换刀定位错误，首先要检查刀杆的长度和形状是否正常。
如果刀杆口径不匹配，需要更换合适的刀杆。
其次，刀座的定位销是否损坏，需要修复或者更换。
最后，还应检查换刀定位装置的传感器和控制系统是否正常，避免传感器故障导致定位不准确。
除了以上常见故障外，系统中的电气故障也可能导致自动换刀系统的故障。
在排查电气故障时，我们可以通过以下步骤来解决问题。
首先，检查电源线是否接触良好，确保电源正常供电。
其次，检查各个部件的电缆连接是否紧固，排除电线松动或者脱落的可能性。
如果电气故障仍然存在，建议寻求专业技术人员的帮助进行进一步的排查。
总结来说，数控机床自动换刀系统的故障排查与维修是一个复杂而又细致的过程。
在故障排查时，首先要根据故障现象进行针对性的检查，找出问题所在。
然后根据不同的故障类型采取相应的修复措施，如清洁、紧固或者更换部件。
若故障仍未解决，及时寻求专业技术人员的帮助。

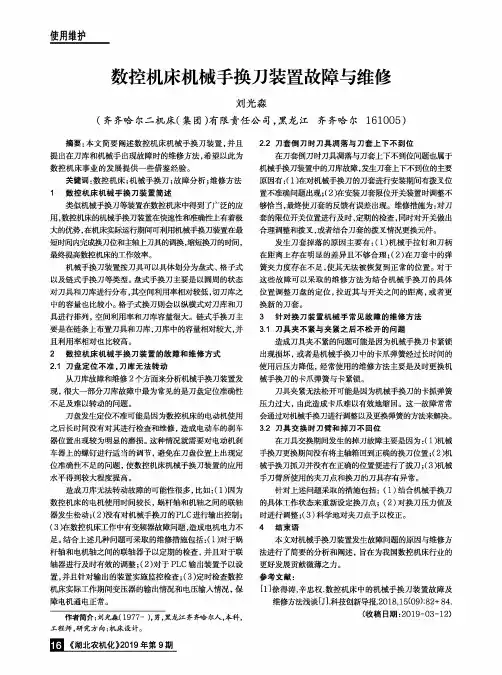

使用维护数控机床机械手换刀装置故障与维修刘光淼（齐齐哈尔二机床（集团）有限责任公司，黑龙江齐齐哈尔161005）摘要:本文简要阐述数控机床机械手换刀装置,并且提出在刀库和机械手出现故障时的维修方法，希望以此为数控机床事业的发展提供一些借鉴经验。
关键词:数控机床；机械手换刀；故障分析;维修方法1数控机床机械手换刀装置简述类似机械手换刀等装置在数控机床中得到了广泛的应用,数控机床的机械手换刀装置在極性和准确性E有着极大的优势,在机床实际运行期间可利用机械手换刀装置在最短时间内完成换刀位和主轴上刀具的调换，缩短换刀的时间,最终提高城机床的工作效率。
机械手换刀装置按刀具可以具体划分为盘式、格子式以及链式手换刀等类型。
盘式手换刀主要是以圆周的状态对刀具和刀库进行分布，其空间利用率相对较低，切刀库之中的容量也比较小。
格子式换刀则会以纵横式对刀库和刀具进行排列，空间利用率和刀库容量很大。
链式手换刀主要是在链条上布置刀具和刀库，刀库中的容量相对较大，并且利用率相对也比较高。
2数控机床机械手换刀装置的故障和维修方式2.1刀盘定位不准，刀库无法转动从刀库故障和维修2个方面来分析机械手换刀装置发现，很大一部分刀库故障中最为常见的是刀盘定位准确性不足及难以转动的问题。
刀盘发生定位不准可能是因为数控机床的电动机使用之后长时间没有对其进行检查和维修，造成电动车的刹车器位置出现较为明显的磨损。
这种情况就需要对电动机刹车器上的螺钉进行适当的调节，避免在刀盘位置上出现定位准确性不足的问题，使数控机床机械手换刀装置的应用水平得到较大程度提高。
造成刀库无法转动故障的可能性很多，比如：（1）因为数控机床的电机使用时间较长，蜗杆轴和机轴之间的联轴器发生松动;（2）没有对机械手换刀的PLC进行输出控制；（3）在数控机床工作中有变频器故障问题，造成电机电力不足。
结合上述几种问题可采取的维修措施包括：（1）对于蜗杆轴和电机轴之间的联轴器予以定期的检查，并且对于联轴器进行及时有效的调整;（2）对于PLC输出装置予以设置,并且针对输出的装置实施监控检查;（3）定时检查数控机床实际工作期间变压器的输出情况和电压输入情况，保障电机通电正常。

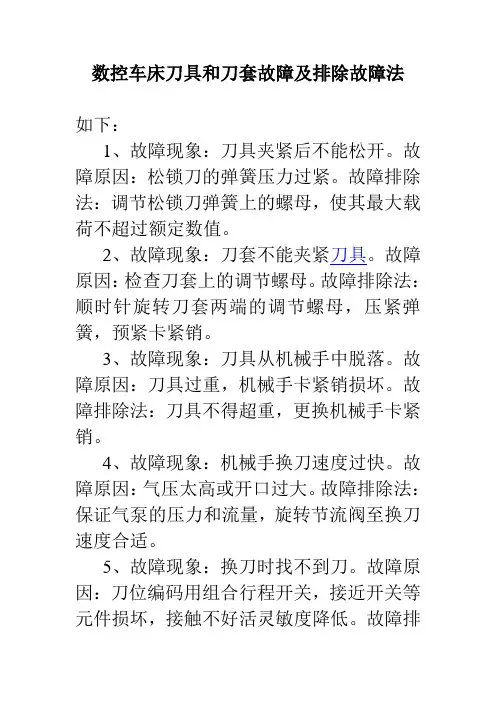

数控车床刀具和刀套故障及排除故障法
如下：
1、故障现象：刀具夹紧后不能松开。
故障原因：松锁刀的弹簧压力过紧。
故障排除法：调节松锁刀弹簧上的螺母，使其最大载荷不超过额定数值。
2、故障现象：刀套不能夹紧刀具。
故障原因：检查刀套上的调节螺母。
故障排除法：顺时针旋转刀套两端的调节螺母，压紧弹簧，预紧卡紧销。
3、故障现象：刀具从机械手中脱落。
故障原因：刀具过重，机械手卡紧销损坏。
故障排除法：刀具不得超重，更换机械手卡紧销。
4、故障现象：机械手换刀速度过快。
故障原因：气压太高或开口过大。
故障排除法：保证气泵的压力和流量，旋转节流阀至换刀速度合适。
5、故障现象：换刀时找不到刀。
故障原因：刀位编码用组合行程开关，接近开关等元件损坏，接触不好活灵敏度降低。
故障排
除法：更换损坏元件。
以上是台钰对“详解数控车床刀具刀套故障及排除故障法”的详细讲解，希望对大家有所帮助，如您需要转载，请注明出处。
刀库控制非常复杂，涉及到的硬件主要是伺服电机传动或普通交流电机传 动或液压马达、电磁阀、接近开关、行程开关、等器件，通过复杂的PLC 程序对 刀库进行控制，实现数控机床加工中心自动换刀或手动换刀、卸刀、装刀等动 作。
作为一名合格的优秀技工，熟悉NC 参数、刀库动作的流程、电磁阀的工作 原理等是十分必要的，因为只有这样才能更好的调试、维修及维护刀库。
1. 刀库动作时序一般流程图开始是否去刀库侧YES刀库刀套到位YES侧NONO位刀库刀套 到位NO YES到位主轴侧是否满足换刀点位YES图1-1 刀库动作的时序流程图NO 待机位等待手臂平移到刀库 刀库侧拔刀伸出手臂平移到待机位置初始化刀库手臂待机位缩回手臂平移到主轴侧手臂主轴侧伸出到位 手臂旋转 180°到位 手臂主轴侧缩回到 手臂平移到待机位待机位手臂伸出 手臂到刀库侧手臂倒库侧缩回到 手臂平移到待机位结束刀库动作的一般流程如图1-1所示，熟悉刀库动作的流程对故障分析及调试有一定的指导意义，刀库动作的控制主要包括自动换刀和手动换刀，刀库的硬件并不是很复杂，那么是如何实现复杂的刀库控制呢？主要是通过PLC程序对刀库进行控制，使刀库能够安全、可靠、稳定的完成复杂控制。
2．刀库及换刀机械手的常见故障和维护刀库及换刀机械手结构较复杂，且在工作中又频繁运动，所以故障率较高。
目前机床上有60％以上的故障都与之有关。
如刀库定位伸缩不到位，刀库运动故障、定位误差过大、机械手夹持刀柄不稳定、机械手动作误差过大等。
这些故障最后都造成换刀动作卡位，整机停止工作。
因此刀库及换刀机械手的维护十分重要。
2．1 刀库及换刀机械手的维护要点(1)严禁把超重、超长的刀具装入刀库，防止在机械手换刀时掉刀或刀具与工件、夹具等发生碰撞。
(2)顺序选刀方式必须注意刀具放置在刀库中的顺序要正确，其他选刀方式也要注意所换刀具是否与所需刀具一致，防止换错刀具导致事故发生。
(3)用手动方式往刀库上装刀时，要确保装到位，装牢靠，并检查刀座上的锁紧装置是否可靠。
数控加工中心常见刀具系统故障诊断与排除方案1 加工中心机械手换刀故障诊断及处理方案1.1 故障现象①当执行换刀时,机械手发生卡刀,电源尚未切断或紧急停止按钮未被按下；②当执行换刀时，突然断电或紧急停止按钮被按下造成换刀中断时。
1.2 分析处理方案(一)①先按“RESET”键，将M06的状态解除。
②切换至MDI模式输入M95，此时屏幕上显示报警信息“2020ARMTR0uBLESHOOTING”。
③请先按“F0”键，以确认机械手目前处于下列那种状态。
④判断机械手目前的状态：(a)若机械手在60°~180°之间(不含600和180。
的位置)且已经松刀，可直接按“F.”键，此时机械手则以寸动的方式往180。
的位置转动，等到确实在1800的位置时。
按键无效，接下来夹刀,待夹刀完成后继续按“F0”键。
直到机械手转到t}。
的位置时，按键无效且报警信息解除，此时表示故障排除。
(b)若机械手在600的位置且未松刀，转到MDI模式输入M73，待松刀完成后可直接按“FD”键，此时机械手则以寸动的方式往180。
的位置转动,等到确实在180°的位置时，按键无效，接下来转到MDl 模式输入M75夹刀，待夹刀完成后继续按“R1”键，直到机械手转到Il。
的位置时，按键无效且报警信息解除，此时表示故障排除。
(C)若机械手在180°的位置且未夹刀,此时按“F0”键无效，必须先执行M75后按键才可继续以寸动的方式将机械手转到0°的位置，待机械手到0°的位置时，按键无效且报警信息解除，此时表示故障排除。
(d)若机械手在180°直接按“F0”键，以寸动的方式将机械手转到0°的位置，待杪械手到0°的位置时，按键无效且报警信息解除，此时表示故障缸除。
(e)若机械手在60°以前(不含60°)的位置且未松刀，直专按“F0”键，此时机械手则以寸动的方式往60。
数控机床机械及焊接故障及排除方法范本一、引言数控机床在现代制造业中扮演着重要的角色，但在实际使用中常常会遇到机械故障和焊接故障。
本文将针对数控机床机械故障和焊接故障进行详细介绍，并提供相应的排除方法。
二、数控机床机械故障及排除方法1. 主轴故障a) 故障现象：主轴运转不稳，产生噪音。
b) 排除方法：检查主轴轴承是否磨损，必要时更换轴承。
2. 导轨故障a) 故障现象：导轨运动不平稳，产生振动。
b) 排除方法：检查导轨表面是否有异物，清除异物并涂抹润滑油。
3. 伺服电机故障a) 故障现象：伺服电机无法正常运转。
b) 排除方法：检查电机连接是否稳固，检查电机驱动器是否正常工作。
4. 刀库故障a) 故障现象：刀库无法自动切换刀具。
b) 排除方法：检查刀库刀位与刀具参数设置是否匹配，必要时重新设置。
5. 工作台故障a) 故障现象：工作台无法水平移动。
b) 排除方法：检查工作台传动链条是否松动，必要时进行调整。
三、焊接故障及排除方法1. 电弧稳定性故障a) 故障现象：电弧不稳定，导致焊接质量下降。
b) 排除方法：检查电弧调节装置是否正常运作，适当调整电流和电压。
2. 焊缝质量不良a) 故障现象：焊接缝出现气孔、夹渣等缺陷。
b) 排除方法：检查焊接材料是否干净，调整焊接速度和焊接焊枪角度。
3. 焊接过热a) 故障现象：焊接件过热，导致变形或熔焊缺陷。
b) 排除方法：适当降低焊接电流和焊接速度，使用适当的冷却装置。
4. 焊接电源故障a) 故障现象：焊接电源无法正常工作。
b) 排除方法：检查焊接电源连接是否松动，检查电源电压是否正常。
5. 焊接机械设备故障a) 故障现象：焊接机械设备无法正常运转。
b) 排除方法：检查焊接机械设备的电机、传动装置等是否正常工作，必要时进行维修或更换。
四、结论数控机床机械故障和焊接故障是使用数控机床和焊接机时常遇到的问题。
通过检查和排除故障，可以确保数控机床和焊接机的正常工作，保证产品质量的稳定和生产效率的提高。
数控机床技术中的换刀系统故障排查与修复数控机床是现代制造业中不可或缺的设备之一。
在数控机床技术中，换刀系统是实现自动刀具换装的重要组成部分。
然而，由于长时间的运行和各种原因，换刀系统可能发生故障。
本文将介绍数控机床技术中换刀系统故障的常见原因，并给出相应的排查与修复方法。
首先，换刀系统故障的常见原因之一是刀具传感器故障。
换刀系统通常通过传感器来检测刀具的位置和状态。
如果传感器失灵，机床无法准确地感知刀具的位置，从而造成换刀系统故障。
在排查时，首先应检查传感器是否与电源连接良好。
同时，检查传感器的线路是否损坏或断开。
如果电源和线路都正常，可以通过更换传感器来解决问题。
其次，换刀系统故障的另一个常见原因是刀库的故障。
刀库作为存放刀具的地方，在换刀系统中起到关键作用。
如果刀库无法正常运行，将导致刀具无法准确地被取出或放入。
在排查刀库故障时，首先应检查机床控制面板上的刀库指示灯是否正常亮起。
如果指示灯不亮或闪烁，说明刀库电源存在问题。
此时，应先检查刀库电源连接是否良好，然后检查电源是否正常工作。
如果电源连接和电源工作都正常，但刀库指示灯仍然不亮，可能是刀库的电路板损坏。
此时，需要更换刀库的电路板。
另外，换刀系统故障的原因还包括机床负载过重、刀具变形和刀具磨损等。
当机床负载过重时，换刀系统可能无法正常工作，因为负载过重会对换刀系统的电控制造成压力。
此时，需要检查机床的负载是否超过了规定范围，并适当减轻负载。
刀具变形和磨损也会导致换刀系统故障，因为变形和磨损会改变刀具的形状和尺寸，从而影响刀具的装卸和定位。
在这种情况下，应对刀具进行检查和更换。
在排查与修复数控机床换刀系统故障时，我们还可以采取一些常见的维修方法。
首先，可以尝试重新启动机床，并检查是否可以解决问题。
其次，可以通过软件进行故障诊断和恢复。
许多数控机床都配备了故障诊断和恢复的软件，可以通过运行软件来检测和修复换刀系统故障。
此外，还可以查阅机床的使用手册或咨询厂家的技术支持，以获取更具体的故障排查与修复方法。
数控机床自动换刀系统的故障排除方法数控机床自动换刀系统是现代机械加工中广泛使用的一种自动化装置，它能够提高生产效率和产品质量。
然而，在使用过程中难免会遇到故障问题，影响机床的正常运行。
本文将介绍数控机床自动换刀系统常见的故障排除方法。
一、故障现象：自动换刀系统无法自动完成换刀操作1. 检查刀具传感器：刀具传感器是检测刀具是否到位的关键装置。
首先检查传感器线路是否插好，有无松动；其次检查刀具传感器表面是否有污物或划痕，若有则需及时清洁或更换；最后检查传感器的供电电压是否正常。
2. 刀库定位故障：自动换刀系统需要将刀具准确地定位到刀库中的刀位，因此刀库定位的故障也是常见的问题。
首先检查刀库定位传感器是否工作正常，是否精度偏差过大。
若存在问题，应及时调整或更换传感器，确保定位的准确性。
此外，还要检查刀库定位系统的传动装置，如传动带、减速器等，是否运转正常。
3. 伺服系统故障：自动换刀系统的运动控制通常采用伺服电机，故障率相对较高。
若自动换刀无法完成操作，首先应检查伺服电机的供电线路是否正常，电压是否稳定。
其次，检查伺服驱动器的参数和通信连接是否正确，例如检查伺服电机的编码器信号是否清晰稳定。
如果有任何疑问，应及时联系专业人员进行维修和调试。
二、故障现象：自动换刀时出现刀具损坏或偏位问题1. 刀具锁紧故障：机床换刀时，刀具必须牢固地锁定在刀柄上，否则会导致刀具损坏或偏位。
检查刀具锁紧装置是否松动或磨损严重，必要时及时更换。
同时，应定期检查并调整刀具锁紧力度和锁紧角度，确保刀具的可靠固定。
2. 刀具夹持装置故障：刀具夹持装置是保证刀具位置和刚性的重要部件。
若出现换刀时刀具不稳定或偏位的情况，首先检查夹持装置是否松动或磨损，是否需要更换。
同时，在使用过程中要注意清洁夹持装置，避免灰尘或切削液的堆积对其性能造成影响。
三、故障现象：自动换刀速度慢或卡刀现象1. 刀盘液压系统故障：自动换刀时如果液压系统故障，可能会导致速度慢或卡刀现象。
刀库及换刀机械手的常见故障和维护刀库及换刀机械手结构较复杂，且在工作中又频繁运动，所以故障率较高，目前机床上有50％以上的故障都与之有关。
如刀库运动故障，定位误差过大，机械手夹持刀柄不稳定，机械手动作误差过大等。
这些故障最后都造成换刀动作卡位，整机停止工作。
因此刀库及换刀机械手的维护十分重要。
1．刀库及换刀机械手的维护要点 1)严禁把超重、超长的刀具装入刀库，防止在机械手换刀时掉刀或刀具与工件、夹具等发生碰撞。
2)顺序选刀方式必须注意刀具放置在刀库中的顺序要正确，其他选刀方式也要注意所换刀具是否与所需刀具一致，防止换错刀具导致事故发生。
3)用手动方式往刀库上装刀时，要确保装到位，装牢靠，并检查刀座上的锁紧装置是否可靠。
4)经常检查刀库的回零位置是否正确，检查机床主轴回换刀点位置是否到位，发现问题要及时调整，否则不能完成换刀动作。
5)要注意保持刀具刀柄和刀套的清洁。
6)开机时，应先使刀库和机械手空运行，检查各部分工作是否正常，特别是行程开关和电磁阀能否正常动作。
检查机械手液压系统的压力是否正常，刀具在机械手上锁紧是否可靠，发现不正常时应及时处理。
2．刀库的故障刀库的主要故障有：刀库不能转动或转动不到位；刀套不能夹紧刀具；刀套上下不到位等。
(1)刀库不能转动或转动不到位刀库不能转动的原因可能有：①联接电动机轴与蜗杆轴的联轴器松动；②变频器故障，应检查变频器的输入、输出电压是否正常；③PLC无控制输出，可能是接口板中的继电器失效；④机械连接过紧；⑤电网电压过低。
刀库转不到位的原因可能有：电动机转动故障，传动机构误差。
(2)刀套不能夹紧刀具原因可能是刀套上的调整螺钉松动，或弹簧太松，造成卡紧力不足；或刀具超重。
(3)刀套上下不到位原因可能是装置调整不当或加工误差过大而造成拨叉位置不正确；限位开关安装不正确或调整不当而造成反馈信号错误。
3．换刀机械手故障 (1)刀具夹不紧掉刀原因可能是卡紧爪弹簧压力过小；或弹簧后面的螺母松动；或刀具超重；或机械手卡紧锁不起作用等。
刀库就是数控机床贮存刀具的地方,刀库的形式有盘式刀库与链式刀库两种。
换刀装置有机械手交换与无机械手交换两种形式,用来在主轴与刀库之间实现刀具交换,机械手换刀结构速度快,无机械手换刀结构简单,价格低廉,但换刀时间稍长。
刀库与换刀装置由于机械机构复杂,使用频繁,就是数控机床较容易出故障的部位。
刀库与换刀装置常见的故障就是刀库不能转动或转动不到位、刀套不能夹紧刀具、机械手夹刀不稳或机械手运动误差过大等。
刀库与换刀装置还装有机械原点与位置检测装置,由于电气原因造成刀库与换刀装置出现反馈信号错误的机会也很多。
刀库与换刀装置产生故障的原因主要就是机械结构的磨损与电气元件松动造成的,另外与装配时的调整不到位也有一定关系。
表2 刀库与换刀机械手常见的故障与排除方法。
