加工中心刀库（斗笠、圆盘）常见故障诊断及解决对策
一．斗笠刀库故障
原因：
1．刀盘电机、进刀电机、退刀电机相序相反
2．进刀到位、退刀到位的信号检测线路有问题
3．主轴松到、紧刀到位信号检测线路有问题或推刀距离有偏差
4．主轴定位角度有偏差
5．主轴第二参考点有偏差
6．刀库乱刀号
7．刀盘计数开关损坏或刀盘旋转不停止
解决对策：
1．调整电机接线相序
2．调节进刀、退刀感应开关位置，如损坏更换
3．调节松、紧刀位置开关和打刀缸推刀距离
4．调节主轴参数3207（三菱）参数4077（发那科）至合适角度5．调节轴参数2038（三菱）参数1241（发那科）到合适坐标值及调节栅格量
6．做刀库刀号归零操作PLC开关16号（三菱），PMC开关K2.0（发那科）
7．调节计数开关位置，如损坏则需更换
二．圆盘刀库故障
原因：
1．刀盘电机、手臂电机相序相反
2．刀盘电机、手臂电机刹车松紧不当
3．刀套上及下位置有偏差或刀套气缸到位感应开关位置不合适
4．手臂扣刀位置有偏差，扣不紧，有异响
5．手臂未归零位，换刀动作不能继续
6．刀套号错乱。
1常见的过载报警及解决方法故障现象：某配套FAN UC-0M系统的数控立式加工中心，在加工中经常出现过载报警，报警号为434，表现形式为Z轴电动机电流过大，电动机发热，停上40mi n左右报警消失，接着再工作一阵，又出现同类报警。
分析及处理过程：经检查电气伺服系统无故障，估计是负载过重带不动造成。
为了区分是电气故障还是机械故障，将Z轴电动机拆下与机械脱开，再运行时该故障不再出现。
由此确认为机械丝杠或运动部位过紧造成。
调整Z轴丝杠防松螺母后，效果不明显，后来又调整Z轴导轨镶条，机床负载明显减轻，该故障消除。
2数控机床转台分度不良的故障维修故障现象：一台配套FA NUCOM C，型号为XH754的数控机床，转台分度后落下时错动明显，声音大。
分析及处理过程：转台分度后落下时错动明显，说明转台分度位置与鼠齿盘定位位置相差较大；如果回零时位置同时也有错动，则可调节第4轴栅格偏移量(参数0511)来解决：如果转台传动有间隙，则可调节第4轴间隙补偿(参数0538)；如果机械螺距有误差，则相应调整第4轴螺补。
本例中发现转台回零后也有错动，调整0511数值后解决3刀库不停转的故障维修故障现象：一台配套FA NUC0M C系统，型号为XH754的数控机床，刀库在换刀过程中不停转动。
分析及处理过程：拿螺钉旋具将刀库伸缩电磁阀手动钮拧到刀库伸出位置，保证刀库一直处于伸出状态，复位，手动将刀库当前刀取下，停机断电，用扳手拧刀库齿轮箱方头轴，让空刀爪转到主轴位置，对正后再用螺钉旋具将电磁阀手动钮关掉，让刀库回位。
再查刀库回零开关和刀库电动机电缆正常，重新开机回零正常，MDI方式下换刀正常。
怀疑系干扰所致，将接地线处理后，故障再未出现过。

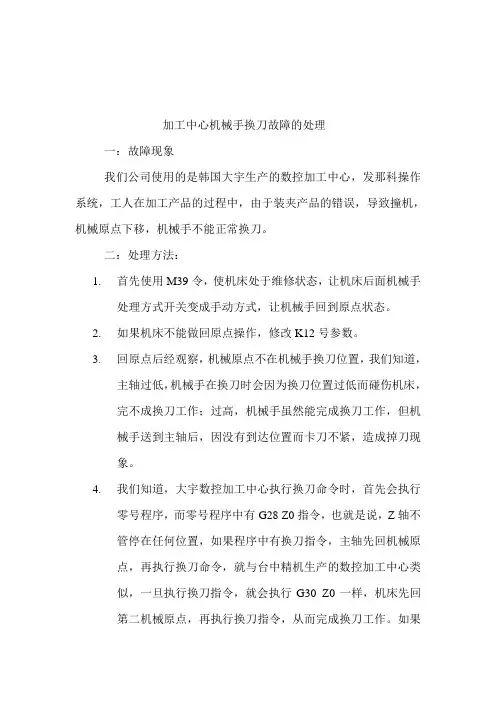

加工中心机械手换刀故障的处理一：故障现象我们公司使用的是韩国大宇生产的数控加工中心，发那科操作系统，工人在加工产品的过程中，由于装夹产品的错误，导致撞机，机械原点下移，机械手不能正常换刀。
二：处理方法：1.首先使用M39令，使机床处于维修状态，让机床后面机械手处理方式开关变成手动方式，让机械手回到原点状态。
2.如果机床不能做回原点操作，修改K12号参数。
3.回原点后经观察，机械原点不在机械手换刀位置，我们知道，主轴过低，机械手在换刀时会因为换刀位置过低而碰伤机床，完不成换刀工作；过高，机械手虽然能完成换刀工作，但机械手送到主轴后，因没有到达位置而卡刀不紧，造成掉刀现象。
4.我们知道，大宇数控加工中心执行换刀命令时，首先会执行零号程序，而零号程序中有G28 Z0指令，也就是说，Z轴不管停在任何位置，如果程序中有换刀指令，主轴先回机械原点，再执行换刀命令，就与台中精机生产的数控加工中心类似，一旦执行换刀指令，就会执行G30 Z0一样，机床先回第二机械原点，再执行换刀指令，从而完成换刀工作。
如果台中精机生产的数控加工中心主轴换刀位置无意中被破坏，可以通过调整1241号参数进行Z轴的上下定位，通过4031号参数的调整可以进行主轴定位角度的定位，因此，我们试图进行1240参数的调整，没有达到理想目的。
5.我们想办法调整机械原点限位块，使机械原点向上或向下移动，以便使机床停在最佳机械手换刀位置，但没有成功，我们不管怎么调整机械原点，机床都在一定的数值内变化着，就是没达到换刀位置，最后，我们采用调整伺服电机编码器的方法，让编码器旋转一个角度，通过这样的方法，我们才把主轴定位在最佳机械手换刀位置，伺服编码器旋转的角度可以对照显示屏调整。
三：可能原因由于误操作，伺服电机在快速行走的状况下，突然碰到强大阻力，在系统报警之前，机床虽然停止行走，但伺服编码器可能还会旋转一定的角度，当关机再开机后，机床的机械原点位置偏移就可以解释了，这就是撞机后机械手不能正常工作的原因。
加工中心的常见故障中,换刀故障约占1/3,因此对其分析与处理很重要,本文通过具体实例分析其原因,并给出维修方法,供大家参考使用。
一、加工中心换刀过程或原理南昌高级技工学校实习车间所用加工中心型号为M CV/610,数控系统采用F ANUC0-MC。
正常换刀过程如下:Z轴回零,主轴定向。
刀库门开,(或机械手)前移抓刀,主轴松刀。
主轴上移(或机械手后移)刀具被拔出主轴孔。
刀库转至所需刀位,同时主轴自动吹净其刀具孔。
主轴下移(或机械手前移),刀具插入主轴孔并被夹紧。
刀库门关,刀库(机械手)后退,换刀完成。
二、主要故障实例1.刀库向前抓刀后停止,主轴不松刀分析处理:由现象知换刀在第(2)步停止,刀库前移动作已完成,压下相应限位开关就发信号通知NC系统动作完成,该信号未发出以致主轴不松刀,打开机床数控柜,检查限位输入信号未发现,推测限位开关问题,但用万用表检查开关却有信号,外接一线至NC系统,故障消失,原因是断线引起故障。
2自动换刀至第5步停止,主轴不装刀分析与处理:在M DI状态下,依次M19→M81→M82→M83→M84,动作均正常,排除电气部分故障,手动检查气缸亦有动作推测为气流不畅,检查气缸进气管,发现接头处漏气,重新安装后故障消失。
3.自动换刀至第2步,主轴松刀延时过久分析处理:换刀能完成说明NC系统正常,查阅有关延时的诊断DGN300~400,均正常值,但气缸动作时有时无,推断电磁阀问题,拆开电磁阀,阀芯磨损,更换新的后故障消失。
4.自动换刀主轴不定向,且CRT上出现警示1010、409分析处理:维修手册无警示1010、409之说明。
从其工作原理分析,自动换刀时,CNC系统发出主轴定向信号M19,经控制电路启动定向时间检测电路,磁传感器发出信号,经电路处理产生一系列慢转信号,当位置误差小于0.1,电路发出到达信号,通知CPU,发出主轴停止信号,同时切断定向时间检测电路,定向完成。
由现象知NC系统已发出定向指令M19,可能由于定向电路设定不合理引起,调整设定,故障不消失,检查主控板是否故障、调换依然,说明控制电路无问题,推断故障在伺服部分,用万用表检查晶体管模块有关端子间的电阻值。
加工中心换刀故障的解决方法一、主轴抓刀序号乱当出现该问题时，将主轴的刀具取下， 1 号刀套转至换刀位，具体操作如下：1. 系统一 PM&参数一计数器，计数器C1— PRESET S入刀库容量值，然后输入当前刀位，C2可不用考虑2. 系统一 PM&参数一数据表，OFF DATA俞入值（刀库容量值+ 1）3. 压FG DATA软键，DO-Dn依次输入0〜n（相应的刀具号）即可二、撞刀故障出现撞刀故障的主要原因有可能是：1. 主轴紧刀信号突然丢失导致主轴停转，X、丫仍然走动，此时可修改PLC程序或调整紧刀开关，使其压合正常，同时检查紧刀电磁阀是否正常工作2. 用户程序有问题3. 用户使用刀具长度补正，但选择平面时选择的是非 G17平面所置4. 发那科 0I 检查其零件信号是否已丢失或调整刀具夹紧开关三、主轴出现掉刀现象，机床抓不住刀这种情况下一般可通过如下检查排除故障1 . 检查气泵压力是否正常2. 检查机床主轴气路是否通畅，是否有漏气现象，主轴气缸上下运动是否正常，松、卡刀开关是否正常3. 检查气缸是否漏气、检修气缸活塞及气缸密封件4. 检查机床抓刀爪子是否打开、调整抓带气缸下螺丝钉是否顶到抓刀爪子上端，调整抓刀爪子上端蝶簧5. 检查机床抓刀爪子是否磨损四、刀盘不能转动其原因可能是刀库电机热保护器动作，或抱闸没有打开，或刀盘传动太沉等，可检查电柜中的热保护是否跳闸，若电气正常，可能是机械传动出现故障。
一般刀盘传动轴承过脏或生锈都可能出现卡死现象，此时出现电机温度过高，刀盘转不动、换刀按钮LED不显示。
五、刀库无法进出这种情况可以通过检查以下部位排除故障1 . 电机电源是否正常、电机是否转动2. 刀库换刀接近开关是否正常、换刀信号以及刀库准备好信号是否正常，有没有线路虚接现象3. 继电器是否正常工作、线路是否有虚接4. 刀库转盘、传动机构是否灵活、有无卡死现象六、主轴准停位错位现象1. 打开主轴箱外壳，使主轴与电机联接皮带脱开，可以用手转动主轴的方法来调整准停位。
一、加工中心、刀架、刀库和换刀机械手的故障诊断及排除加工中心ATC 斗笠式刀库动作过程故障分析摘要：加工中心可将铣、镗、钻、铰、攻螺纹等多项功能集于一身，大大提高了生产效率。
换刀装置（ATC）是加工中心的重要组成部分，也是加工中心故障率最高的部分，约有50%的机床故障与换刀装置有关。
斗笠式刀库是加工中心比较常见的一种换刀装置，在本文中，我结合自己的工作经验，对斗笠式刀库的动作过程及换刀过程中容易出现的故障进行了简要的分析和说明。
关键词：加工中心ATC 斗笠式刀库动作过程故障分析0 引言加工中心的一个很大优势在于它有ATC装置，使加工变得更具有柔性化。
加工中心常用的刀库有斗笠式、凸轮式、链条式等，其中斗笠式刀库由于其形状像个大斗笠而得名，一般存储刀具数量不能太多，10~24把刀具为宜，具有体积小、安装方便等特点，在立式加工中心中应用较多。
1 斗笠式刀库的动作过程斗笠式刀库在换刀时整个刀库向主轴平行移动，首先，取下主轴上原有刀具，当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具；其次主轴安装新刀具，这时刀库转动，当目标刀具对正主轴正下方时，主轴下移，使刀具进入主轴锥孔内，刀具夹紧后，刀库退回原来的位置，换刀结束。
刀库具体动作过程如下：1.1 刀库处于正常状态，此时刀库停留在远离主轴中心的位置。
此位置一般安装有信号传感器（为了方便理解，定义为A），传感器Ａ发送信号输送到数控机床的PLC中，对刀库状态进行确认。
1.2 数控系统对指令的目标刀具号和当前主轴的刀具号进行分析。
如果目标刀具号和当前主轴刀具号一致，直接发出换刀完成信号。
如果目标刀具号和当前主轴刀具号不一致，启动换刀程序，进入下一步。
1.3 主轴沿Z方向移动到安全位置。
一般安全位置定义为Z轴的第一参考点位置，同时主轴完成定位动作，并保持定位状态；主轴定位常常通过检测主轴所带的位置编码器一转信号来完成。
1.4 刀库平行向主轴位置移动。
刀库刀具中心和主轴中心线在一条直线上时为换刀位置，位置到达通过信号传感器（B）反馈信号到数控系统PLC进行确认。
换刀故障是数控加工中心一种常见的故障，造成这一问题主要是由于刀库或者是机械手出现了问题。
下面，我们来了解一下换刀故障的几种常见形式，以及采用什么方法进行维修。
刀库故障：如果刀库不能转动，其原因可能包括：电动机轴与蜗杆轴的联轴器松动；变频器故障，电动机不得电；接近开关或磁簧开关故障；PLC无输出控制，或PLC有输出但接口板中的继电器失效；气压低。
解决方法是：检查调整联轴器；检查变频器的输入、输出电压是否正常；通过PLC的IO监控画面检查IO状态，调整或更换接近开关或磁簧开关，检查或更换继电器；调整气压达到规定值。
如果出现刀盘定位不准的问题，可能是电动机剎车器磨损造成的。
可以通过调整电动机剎车器中调节螺钉来解决。
如果出现换刀位刀座在倒刀时运动不正常的情况，可能原因有：气压不符合要求、止动螺丝松动、气缸损坏、倒刀电磁阀接触不良或损坏、刀具超重或超长。
解决方法包括：调整气压到符合要求、锁紧止动螺丝、更换气缸、检查电磁阀接点或更换元件、更换刀具。
如果出现刀套上下不到位，可能导致这一情况发生的原因包括：安装调整不当或拨叉位置不正确、限位开关安装不正确或调整不当，造成反馈信号错误。
可以采取检查、调整拨叉或限位开关位置，或更换元件来解决。
倒刀时刀具掉落可能是由刀套内弹簧夹力不够或不能正常复位、刀柄和拉钉的距离不正确等原因造成的。
必须要对元器件进行调整或更换。
如果是刀套破裂，原因可能是：刀套未定位前有倒刀动作或未回位前刀盘转动、装入刀具时撞坏。
解决方法是调整刀盘定位近接开关或倒刀气缸磁簧开关位置、更换刀套。
发生了电动机烧坏，可能原因包括：电源缺相或电压不正确、剎车烧坏、刀具超重、组件不能运转。
解决方法有：检查接触器接点是否损坏、电源是否缺相及电压等级是否匹配；检测剎车器线圈是否损坏、接地是否正确；检查刀具质量是否超过允许值；检查刀套滑动部位是否顺畅。
机械手故障：如果是刀具夹得不够紧，经常掉刀，可能是由于卡爪弹簧的压力太小、弹簧后面的螺母松动、机械手卡紧锁不起作用、刀具超重等原因造成的。
加工中心刀库的常见故障现象及原因加工中心是一种高效率、高精度的机床，广泛应用于各个制造行业。
刀库是加工中心的重要组成部分，它存放着各种刀具，为加工提供必要的切削工具。
然而，刀库在长期使用过程中可能会出现一些常见的故障现象。
本文将对加工中心刀库的常见故障现象及原因进行详细介绍。
一、刀具损坏现象1. 刀具断裂：加工中心刀具在高速旋转、高频率切削下，容易受到较大的冲击和振动，从而导致刀具断裂。
刀具断裂的原因可能是刀具质量不合格、刀具材料不适合加工材料、刀具固定不稳等。
2. 刀具磨损：刀具在长期使用过程中，由于摩擦和冲击等因素的作用，会出现刀具磨损的现象。
刀具磨损严重会导致加工质量下降、加工效率降低等问题。
刀具磨损的原因主要有切削力过大、切削速度过快、切削液不合适等。
二、刀具松动现象1. 刀具夹持不牢：加工中心刀库中的刀具夹持装置可能会由于长期使用而松动，导致刀具夹持不牢。
刀具夹持不牢的原因可能是夹持装置磨损、夹持力不足等。
2. 刀具固定螺纹松动：刀具固定螺纹在长期使用中可能会出现松动的情况，导致刀具松动。
刀具固定螺纹松动的原因可能是螺纹磨损、螺纹孔底不平整等。
三、刀具位置偏移现象1. 刀具位置偏移：加工中心刀库中的刀具在使用过程中，由于各种原因可能会出现位置偏移的现象。
刀具位置偏移的原因可能是刀具夹持力不均匀、刀具松动、加工中心主轴误差等。
2. 刀具长度偏差：刀具在长期使用过程中，可能会因为各种原因导致长度偏差。
刀具长度偏差的原因可能是刀具磨损、刀具夹持力不均匀等。
四、刀库故障原因分析1. 设备老化：加工中心刀库经过长时间的使用，设备的各个部件可能会出现老化现象，导致故障的发生。
2. 操作不当：加工中心刀库的操作人员在使用过程中，如果操作不当，如刀具固定不牢、刀具夹持力不均匀等，都可能导致刀库故障的发生。
3. 材料不合适：刀具材料的选择对于加工质量和刀具寿命有重要影响。
如果材料不合适，容易导致刀具损坏和刀具松动等问题。
动75度，回到机械手原始位置，此时机械手原位开关发出信号，倒刀电磁阀线圈 YV3B 断电，回刀电磁阀线圈YV5C 通电，气缸向下运动推动刀杯向上翻转90度，回 刀定位开关SX5B 检测到信号，为自动加工作准备，完成整个换刀控制过程。
如图 Id 所示。
4、自动换刀装置常见故障及解决方法（1）机械手卡死处理方法加丄中心在加工完零件自动换刀时，出现机械手卡死现象，屏幕出现2103# 报警，无法继续自动加工。
方法一：•设备禁止断电。
•在MDI 方式下输入M39 （强制换刀指令），按循环启动按钮进行强制换刀， 若机械手依然卡死，则参照方法二处理。
方法二：•设备禁止断电。
•在J0G 方式下松开主轴夹具，拆下机械手电机顶罩，手动逆时针盘电机，中途卸下刀座，继续盘电机至原位，消除2103#报警。
-TrtTOTT «C1L_ 9 1 - -UU 1 匸 14-1•按屏幕显示刀号在主轴装入刀座，HD：主轴刀号，XX:等待刀号。
•在MDI方式下输入M06换刀指令，装入另一刀座，若是T2刀座注意定位。
机床空运行一循环，确认主轴刀具与程序制定刀具一致性。
最后正确装夹工件自动加工。
（2）自动换刀时主轴掉刀故障处理方法在换刀时主轴刀座从机械手掉下，自动加工被迫停止。
•检查主轴换刀点是否偏移。
•主轴编码器与主轴连接是否松动，主轴编码器转位信号是否正确。
•检查机械手扣刀开关SX33位置。
•手盘电机察看机械手与主轴刀具换刀点是否干涉。
（3）刀库倒刀时刀座从刀杯内掉落故障处理方法•刀库换刀位置刀杯内弹簧疲劳变形，夹紧力不够，调整弹簧预紧力。
•倒刀气缸拉杆与刀杯定位偏移，倒刀定位开关SX5B信号无，调整螺钉及开关位置，恢复倒刀动作。
•刀座超过允许的重量限制。
（4）刀库乱刀故障处理方法不正确的操作使系统PMC参数丢失或刀库装置维修后，会出现换刀过程中乱刀现象，造成撞刀事故。
•恢复系统PMC参数，调整刀库计数开关、机械手初始开关及倒刀开关位置, 恢复换刀动作。
加工中心刀库的常见故障现象及原因加工中心刀库是数控加工中心的一个重要组成部分，它的功能是存储和管理刀具，为加工提供便捷的刀具选择和更快的刀具更换。
但是刀库也是一个复杂的系统，随着使用时间的增长，不可避免地会出现一些故障现象，影响加工质量和效率。
本文将介绍一些常见的刀库故障现象以及可能的原因和解决方案。
1. 刀具损坏或错位刀具损坏或错位是刀库常见的故障现象之一。
这是由于刀具在放置或拿取过程中被碰撞或放置不当引起的。
这种故障会导致刀具的使用寿命缩短、切削质量下降甚至造成机床故障等。
解决方案是在操作中要小心轻放刀具，并确保刀具正确放置回到对应位置。
2. 刀具松动或丢失刀具松动或丢失也是一种常见的故障现象。
这是由于刀具夹紧力不够或刀库卡盘失效等原因造成的。
这种故障会影响加工效率和切削精度，并有可能造成机床碰撞等意外事故。
解决方案是在使用过程中要经常检查和加固刀具夹紧系统，确保夹紧力度合适，并定期维护和保养。
3. 刀库系统故障刀库系统故障是比较严重的故障现象，可能包括机械损坏、电气故障等。
这种故障会导致整个刀库系统无法正常运行，造成加工停滞。
解决方案是在使用前要仔细检查刀库系统各个部件的工作状态，并及时清洁和保养，避免出现故障。
4. 刀具尺寸不匹配刀具尺寸不匹配也是一种常见的故障现象。
这可能是由于刀具尺寸不正确或安装位置错误等原因造成的。
这种故障会影响加工质量和效率，甚至可能造成机床碰撞等严重后果。
解决方案是在放置和拿取刀具时要确保尺寸和型号的匹配，并注意刀具的安装位置和对中。
5. 刀库过度磨损随着加工次数的增加，刀库的各个部件容易出现过度磨损的现象。
这种故障会导致刀具的夹紧力下降、运动不灵活等影响加工质量和效率的问题。
解决方案是在使用中要注意刀具的轮换和定期更换磨损严重的部件。
总之，刀库作为数控加工中心的重要部分，在使用中必须注意安全和维护工作，避免出现故障和意外事故。
只有保持刀库系统的良好状态和操作规范，才能保证加工质量和效率的提高。
加工中心刀库的常见故障现象及原因加工中心刀库是加工中心的重要组成部分，承担着刀具的存储、管理和供应等功能。
然而，由于各种原因，加工中心刀库常常会出现各种故障现象，影响工作效率和刀具寿命。
下面将具体介绍加工中心刀库常见的故障现象及其原因。
一、刀具丢失或错位在加工中心刀库中，刀具丢失或错位是一种常见的故障现象。
这可能是由于刀具存放不规范、操作不当或刀具本身质量问题所致。
有时候，刀具可能会在切削过程中脱落，导致丢失或错位。
二、刀具磨损严重刀具磨损严重是加工中心刀库常见的故障现象之一。
这可能是由于刀具质量不过关、切削材料硬度过高或切削条件不合理等原因导致的。
当刀具磨损严重时，不仅会影响加工质量，还会增加切削力，从而损坏加工中心主轴和刀具。
三、刀具断裂刀具断裂是加工中心刀库常见的故障现象之一。
刀具断裂可能是由于刀具本身质量问题、切削材料硬度过高或切削条件不合理等原因导致的。
刀具断裂不仅会导致加工中心停机维修，还会造成加工零件的报废，增加生产成本。
四、刀具生锈刀具生锈是加工中心刀库常见的故障现象之一。
刀具生锈可能是由于刀具存放环境潮湿、刀具表面涂层破损或刀具材料本身易氧化等原因导致的。
刀具生锈不仅会影响切削质量，还会降低刀具的使用寿命。
五、刀具变形刀具变形是加工中心刀库常见的故障现象之一。
刀具变形可能是由于切削过程中受到过大的切削力或刀具材料本身力学性能不佳等原因导致的。
刀具变形会导致加工误差增大，影响加工质量。
六、刀具尺寸不一致刀具尺寸不一致是加工中心刀库常见的故障现象之一。
刀具尺寸不一致可能是由于刀具制造精度不高、刀具使用过程中磨损不均匀或刀具存放不规范等原因导致的。
刀具尺寸不一致会导致加工尺寸偏差增大，影响产品质量。
以上是加工中心刀库常见的故障现象及其原因。
为了避免这些故障的发生，我们可以采取以下措施：一、加强刀具管理加强刀具管理是避免加工中心刀库故障的关键。
刀具应按照规定的存放位置存放，刀具柜应保持干燥、清洁，避免刀具受潮生锈。
飞舵五金
加工中心自动换刀装置故障最有效解决方法自动换刀装置故障是加工中心常见机械故障，包括刀库运动故障、换刀机械手故障，故障严重时会造成换刀动作卡住，机床被迫停止工作。
针对这些故障，下面飞舵给大家介绍其有效解决方法。
1.刀库运动故障
若连接电机轴与蜗杆轴的联轴器松动或机械联接过紧等机械原因，会造成刀库不能转动，此时必须紧固联轴器上的螺钉。
若刀库转动不到位，则属于电机转动故障或传动误差造成。
若出现刀套不能夹紧刀具，则需调整刀套上的调节螺钉，压紧弹簧，顶紧卡紧销当出现刀套上/下不到位时，应检查拨叉位置或限位开关的安装与调整情况。
2.换刀机械手故障
若刀具夹不紧、掉刀，则调整卡紧爪弹簧，使其压力增大，或更换机械手卡紧销若刀具夹紧后松不开，应调整松锁弹簧后的螺母，使最大载荷不超过额定值。
若刀具交换时掉刀，则属于换刀时主轴箱没有回到换刀点或换刀点漂移造成，应重新操作主轴箱，使其回到换刀位置，重新设定换刀点。
以上就是加工中心自动换刀装置最常见的故障解决方法，对提高加工效率起到极大帮助，其有效性已得到广泛认可，希望对大家有帮助。
数控加工中心常见刀具系统故障诊断与排除方案1 加工中心机械手换刀故障诊断及处理方案1.1 故障现象①当执行换刀时,机械手发生卡刀,电源尚未切断或紧急停止按钮未被按下；②当执行换刀时，突然断电或紧急停止按钮被按下造成换刀中断时。
1.2 分析处理方案(一)①先按“RESET”键，将M06的状态解除。
②切换至MDI模式输入M95，此时屏幕上显示报警信息“2020ARMTR0uBLESHOOTING”。
③请先按“F0”键，以确认机械手目前处于下列那种状态。
④判断机械手目前的状态：(a)若机械手在60°~180°之间(不含600和180。
的位置)且已经松刀，可直接按“F.”键，此时机械手则以寸动的方式往180。
的位置转动，等到确实在1800的位置时。
按键无效，接下来夹刀,待夹刀完成后继续按“F0”键。
直到机械手转到t}。
的位置时，按键无效且报警信息解除，此时表示故障排除。
(b)若机械手在600的位置且未松刀，转到MDI模式输入M73，待松刀完成后可直接按“FD”键，此时机械手则以寸动的方式往180。
的位置转动,等到确实在180°的位置时，按键无效，接下来转到MDl 模式输入M75夹刀，待夹刀完成后继续按“R1”键，直到机械手转到Il。
的位置时，按键无效且报警信息解除，此时表示故障排除。
(C)若机械手在180°的位置且未夹刀,此时按“F0”键无效，必须先执行M75后按键才可继续以寸动的方式将机械手转到0°的位置，待机械手到0°的位置时，按键无效且报警信息解除，此时表示故障排除。
(d)若机械手在180°直接按“F0”键，以寸动的方式将机械手转到0°的位置，待杪械手到0°的位置时，按键无效且报警信息解除，此时表示故障缸除。
(e)若机械手在60°以前(不含60°)的位置且未松刀，直专按“F0”键，此时机械手则以寸动的方式往60。
加工中心刀库的常见故障现象及原因加工中心刀库是加工中心的重要组成部分，负责存放和管理各种刀具，保证加工过程的顺利进行。
然而，由于各种原因，刀库在使用过程中常常会出现一些故障现象。
本文将介绍常见的刀库故障现象及其原因，并提供相应的解决方法。
一、刀具损坏刀具损坏是刀库故障中最常见的问题之一。
刀具损坏可能导致加工质量下降、加工效率低下甚至无法正常加工。
刀具损坏的原因有以下几点：1.1 刀具材质不合适：刀具材质不适合加工材料，容易导致刀具损坏。
1.2 刀具磨损：长时间使用导致刀具磨损，刀具刃磨损严重时会导致刀具损坏。
1.3 刀具碰撞：刀具在存放或切削过程中发生碰撞，导致刀具损坏。
解决方法：1.1 选择合适的刀具材质：根据加工材料的硬度、切削性能等特点选择合适的刀具材质，提高刀具的耐磨性和耐冲击性。
1.2 定期更换刀具：根据刀具的使用寿命和磨损情况，及时更换刀具，避免因刀具磨损导致的刀具损坏。
1.3 加强刀具的保护措施：在存放和使用过程中，要注意避免刀具之间的碰撞，采取合适的保护措施，减少刀具的损坏。
二、刀具丢失刀具丢失是刀库故障中另一个常见问题。
刀具丢失会导致生产中断、加工效率降低等问题。
刀具丢失的原因有以下几点：2.1 人为操作错误：操作人员在使用刀具时操作不当，导致刀具丢失。
2.2 刀具存放不规范：刀具存放不规范，容易导致刀具丢失。
解决方法：2.1 加强操作培训：对操作人员进行刀具使用和管理方面的培训，提高其操作技能和操作规范性，减少因人为操作错误导致的刀具丢失。
2.2 做好刀具管理工作：刀具存放时要按照规定的方式进行，建立刀具台账，定期盘点刀具，及时发现刀具丢失并采取相应措施。
三、刀库故障刀库本身的故障也会导致刀库无法正常使用。
刀库故障的原因有以下几点：3.1 电气故障：刀库电路故障、电源故障等。
3.2 机械故障：刀库机械部分故障，导致刀具无法正常存放或取用。
解决方法：3.1 定期检查维护：定期对刀库进行检查和维护，保证其电气部分的正常运行。
加工中心常见换刀故障的分类总结及排除方法加工中心已广泛应用于机加生产线中。
在当今时代，任何自动化生产设备都与数控技术密切关联，从数控设备的特征看，在其开发、生产、销售到使用与维护的过程中，都不可避免地涉及到许多相关领域和交叉学科。
因此，学习、理解和掌握数控技术，是从事加工行业人士的必经之路。
为了尽是减少加工中心的故障停机时间，根据个人多年的维修经验，针对加工中心故障频率较高的自动换刀装置部分，总结了一些快速诊断和查找故障的方法。
首先，加工中心常见的换刀方式分为带机械手和不带机械手：带机械手的加工中心换刀动作顺序为①主轴定位；②Z轴运行至换刀点；③刀套向下；④刀臂旋转60°；⑤主轴松刀吹气；⑥刀臂向下拉刀，然后旋转180°；⑦刀臂向上，主轴夹刀；⑧刀臂旋转至原点；⑨刀套向上回位，换刀完毕。
不带机械手的圆盘式刀库，换刀动作顺序为：①主轴定位；②Z轴运行至换刀点；③刀盘旋转至目标刀号；④Z轴向下至原点；⑤换刀完毕。
根据以往维修经验总结，自动换刀装置在换刀时，常见故障有以下几种：1、刀套动作位置错误，气缸故障2、刀臂夹不紧刀，发生掉刀3、主轴拉芯打不开，刀取不下来4、刀臂位置错误，不能刹车定位5、刀库乱刀6、刀库原点丢失7、刀库电机过载，刀臂电机过载8、刀库位置传感器损坏9、不执行换刀动作10、刀具没有夹紧11、主轴刀具不能夹紧到位下面就一些具体的故障排除方法进行总结：1、主轴刀具不能夹紧到位。
故障现象(1)：刀具送入主轴时不能安全进入夹爪。
原因：①打杆与夹爪拉杆之间距离大于5mm。
②主轴换刀压力不够。
排除方法：①调整打杆处的调整螺母，使其与拉杆之间距离1~5mm以内。
②检查换刀液压油是否足够；气液缸及其管路是否存在泄漏；压缩空气压力是否达到0.392Mpa以上。
若有上述现象，则检修，使主轴换刀压力达到3.92~6.868Pma。
故障现象(2)：工件加工质量变坏，如钻孔出现圆柱度变坏等。
加工中心常见换刀故障的分类总结及排除方法
加工中心已广泛应用于机加生产线中。
在当今时代，任何自动化生产设备都与数控技术密切关联，从数控设备的特征看，在其开发、生产、销售到使用与维护的过程中，都不可避免地涉及到许多相关领域和交叉学科。
因此，学习、理解和掌握数控技术，是从事加工行业人士的必经之路。
为了尽是减少加工中心的故障停机时间，根据个人多年的维修经验，针对加工中心故障频率较高的自动换刀装置部分，总结了一些快速诊断和查找故障的方法。
首先，加工中心常见的换刀方式分为带机械手和不带机械手：
带机械手的加工中心换刀动作顺序为①主轴定位；②Z轴运行至换刀点；③刀套向下；
④刀臂旋转60°；⑤主轴松刀吹气；⑥刀臂向下拉刀，然后旋转180°；⑦刀臂向上，主轴夹刀；⑧刀臂旋转至原点；⑨刀套向上回位，换刀完毕。
不带机械手的圆盘式刀库，换刀动作顺序为：①主轴定位；②Z轴运行至换刀点；③刀盘旋转至目标刀号；④Z轴向下至原点；⑤换刀完毕。
根据以往维修经验总结，自动换刀装置在换刀时，常见故障有以下几种：1、刀套动作位置错误，气缸故障2、刀臂夹不紧刀，发生掉刀3、主轴拉芯打不开，刀取不下来4、刀臂位置错误，不能刹车定位5、刀库乱刀6、刀库原点丢失7、刀库电机过载，刀臂电机过载8、刀库位置传感器损坏9、不执行换刀动作10、刀具没有夹紧11、主轴刀具不能夹紧到位下面就一些具体的故障排除方法进行总结：
1、主轴刀具不能夹紧到位。
故障现象(1)：刀具送入主轴时不能安全进入夹爪。
原因：①打杆与夹爪拉杆之间距离大于5mm。
②主轴换刀压力不够。
排除方法：①调整打杆处的调整螺母，使其与拉杆之间距离1~5mm以内。
②检查换刀液压油是否足够；气液缸及其管路是否存在泄漏；压缩空气压力是否达到0.392Mpa以上。
若有上述现象，则检修，使主轴换刀压力达到3.92~6.868Pma。
故障现象(2)：工件加工质量变坏，如钻孔出现圆柱度变坏等。
原因：①拉杆上的蝶形弹簧断裂。
在主轴停止状态下，用手沿轴线方向上下拉动刀具，会发现刀具有上下窜动现象。
②夹爪破裂。
在主轴停止状态下，置“寸动”模式，手动上下上的刀具，会感觉到刀具上下不灵活自如。
排除方法：①更换蝶形弹簧。
②更换夹爪。
2、刀库转动时不能刹车定位，位置错误。
原因：①刀库计数感应近接开关损坏。
此时，在“寸动”模式下，每按刀库旋转按钮一次，刀库只旋转一个刀位后立即停止转动，并且该刀位不能停止在规定的换刀位置。
排除方法：更换感应开关。
②刀库刹车损坏，刀库旋转停止时，刹不住车，导致停止位置偏离正确位置。
排除方法：维修刹车、更换刹车电阻、刹车器等
3、自动换刀装置不在原点位置
原因：控制刀库转动的计数感应开关损坏，或感应开关的接线断，或感应距离太远。
排除方法：检查感应开关的接线状况；感应距离调整在1~5mm以内，若无效，则更换感应开关。
4、自动换刀装置刀臂不在原点位置
原因：①控制刀臂旋转的感应开关表面上附着有铁屑等污物。
②控制刀臂旋转的感应开关损坏或接线不良。
排除方法：①清洁感应开关表面。
②检查感应开关接线，若无效，则更换感应开关。
5、刀套没有处在上升状态
原因：①刀套上升限位开关损坏；接触杠杆动作不灵活；刀套上升后接触杠杆不能压入。
②刀套下降限位开关坏；接触杠杆动作不灵活；刀套上升后接触杠杆不能弹出。
排除方法：①检查限位开关的接触杠杆动作是否灵活，若无效；则更换限位开关。
②检查限位开关的接触杠杆动作是否灵活，若无效，则更换限位开关。
以上故障可按所述方法比较快地判断和排除从而减少候机时间，提高加工中心的利用率，此外还有一些报警的详细解除方法在这里就不细说了，不同的机床厂家刀库设置可能不一样，比如刀库维护模式进入方式、刀库回原点方式等。
希望能帮到大家。
