微波介质陶瓷PPT课件

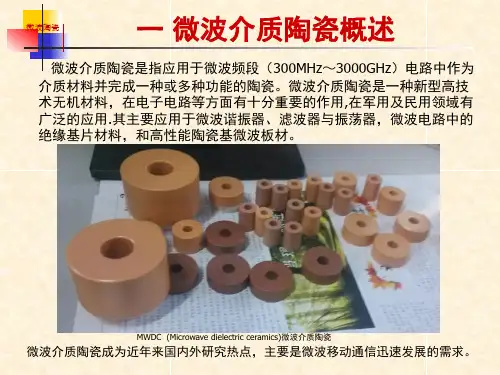

微波介质陶瓷（MWDC）是应用于微波频段(主要是UHF、SHF频段，300MHz～300GHz)电路中作为介质材料并完成一种或多种功能的陶瓷，是近年来国内外对微波介质材料研究领域的一个热点方向。

近年来，移动通讯、卫星通信、军用雷达、全球卫星定位系统（GPS）、蓝牙技术、无线局域网等现代通信技术得到了快速发展。

这些通信装置中使用的微波电路一般由谐振器、滤波器、振荡器、衰减器、介质天线、微波集成电路基片等元件组成，微波介质陶瓷（MWDC）是其制备的关键基础材料。

用微波介质陶瓷制作的元器件具有体积小、质量轻、性能稳定、价格便宜等优点。

目前微波陶瓷材料和器件的生产水平以日Murata公司、德EPCOS公司、美Trans-Tech公司、Narda MICROW A VE-WEST公司、英Morgan Electro Ceramics、Filtronic等公司为最高。

其产品的应用范围已在300MHz～40GHz系列化，年产值均达十亿美元以上。

国外介质陶瓷材料发展具有综合领先水平的是日本、美国等发达国家。

日本在介质陶瓷材料领域中一直以全列化、产量最大、应用领域最广、综合性能最优，占据了世界电子陶瓷市场50％的份额。

美国在电子陶瓷的技术研发方面走在世界前列，但是产业化应用落后于日本，大部分技术停留在实验室阶段。

目前，美国电子陶瓷产品约占世界市场份额的30%，居全球第二位。

目前世界电子陶瓷的市场规模达到1300亿美元左右。

未来几年需求量每年将以15～20%的速度增长，到2015年需求量将突破2100亿美元。

我国特陶企业集中分布在北京、上海、天津、江苏、山东、浙江、福建、广东等沿海城市和地区以及华中部分城市地区，西南西北等偏远地区以原军工三线企业为主。

在我国电子陶瓷行业中，股份制和三资企业具有最强的竞争力。

国内微波介质陶瓷材料及器件的生产，在技术水平、产品品种和生产规模上与国外相比有较大差距。

我国特种陶瓷产业目前主要存在产业规模小、技术创新弱、研发投入少、品牌知名度不高、工艺和装备水平低、能耗高、融资困难、无序竞争等问题，特别是企业缺乏创新能力，产业缺乏创新平台，严重制约了特种陶瓷产业由量向质的飞跃提升。

电子陶瓷第六章微波陶瓷1第六章微波陶瓷一微波陶瓷概述二微波陶瓷基本特征三微波陶瓷性能测试四微波陶瓷体系五微波陶瓷应用2一微波陶瓷概述1 概念微波陶瓷（介质）是指应用于微波频段（300MHz~3000GHz）电路中作为介质材料并完成一种或多种功能的陶瓷。

可以用作微波电路中的绝缘基片材料，也是制造微波介质滤波器和谐振器的关键材料。

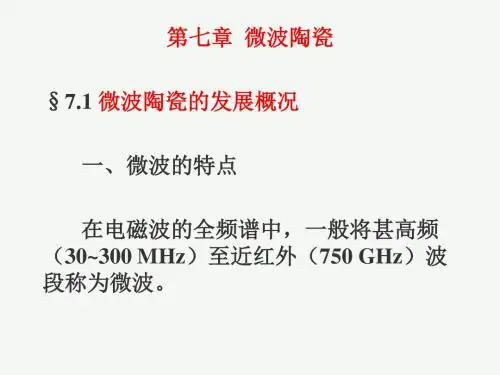

3一微波陶瓷概述2 微波频段四个分波段：¾分米波段：λ=1m~10cm，f=300MHz~3GHz，称为特高频段UHF¾厘米波段：λ=10cm~1cm，f=3GHz ~30GHz，称为超高频段SHF¾毫米波段：λ=1cm~1mm，f=30GHz~300GHz，称为极高频段EHF¾亚毫米波段：λ=1mm~0.1mm，f=300GHz~3000GHz称为极超高频段SEHF5一微波陶瓷概念2 微波特点¾微波的波长很短、方向性极强，很适合于雷达等用来发现和跟踪目标¾微波的频率高、信息容量大，在其300MHz~ 3000GHz范围内所包含的可使用波段数是0~300MHz 的长、中、短波范围内所包含的可使用波段的1000倍，有利于用来进行微波通讯¾微波能穿透高温的电离层，特别适用于卫星通讯610二微波陶瓷基本特征2) 品质因数Q在微波频率下，介质损耗tan δ要小，或者品质因数Q 要高(1/ tan δ)。

一般要求tan δ<10-4，Q >1000。

高Q 有利于获得良好的滤波特性及通讯质量。

14二微波陶瓷基本特征¾经验规律：εr 、Q 及τf 具有下列的经验规律：ln εr =x 1ln εr1+x 2ln εr2(1) 1/Q =x 1/Q 1+x 2/Q 2(2)τf =x 1τf1+x 2τf2(3)以上三式表明：微波介质陶瓷体系若有多相存在时，它的εr 、Q 及τf 为各相值之和，其中x 1、x 2分别为各相的体积分数。
