船舶建造精度控制技术

探讨船体分段建造的精度管理与控制措施摘要：众所周知，船舶是发展航运经济重要组成部分。

很多船舶制造厂家为了提高分段装配精度和减少因分段造成的变形，就在船体分段中广泛应用半自动焊和自动焊，提高分段精度控制。

关键词：船体；分段建造；精度管理；控制近年来，随着船舶建造市场快速发展，也相应提高船舶中间产品建造精度。

当前中国造船和其他国家存在的明显差距为船体精度控制方面。

其中分段精度控制是造船工艺中十分重要的技术，此技术能有效缩短造船周期，不仅能提高造船质量，还能降低造成成本。

一、船體分段建造精度管理1.胎检管理船体建造精度管理技术可以最大限度的减少船台装配和船体装配中的的现场修整作业修整作业，通过降低现场修整率来大幅度提高船体建造功效，有效地节约工时并降低船体建造周期。

船体建造精度管理技术促进了新工艺、新技术的应用，有效地推动造船生产、技术的综合水平。

对于船体阶段建造胎检管理而言，支柱胎架的制作必须由精度管理室采用经纬仪在地面上转角制作，并且保证相邻胎柱的中心间距为1000mm，误差不得超出5mm。

2.划线管理胎板上胎时胎架高度不得低于，特殊分段主机座、舵轴、挂舵臂、球鼻脯不得低于800mm，保证外板板口距地面的垂直高度不得低于600mm.上胎板上胎后应适当封固，除需要預留反变形的分段。

施工单位申请划线时必须保证上胎板所有焊接工作己经完成。

上胎板表面平整度要保证在士8mm，重要分段的水平平整度如机舱分段、脯舰分段等胎板水平应保证在士5mm。

3.三维测量管理施工单位在测量前应检查并清理分段周围，目的在于保证分段周围无视线阻挡物、无杂物以及无相关人员在分段施工，由此由精度管理负责人登记测量。

同时在摆放分段时，施工单位应充分考虑全站仪测量视角特殊，分段间不得小于1000mm，机舱和双斜切分段间距不小于2000mm。

二、船体分段建造控制措施1.完善精度管理体系船舶制造企业应在造船过程中编制《分段评级管理方案》、《分段精度管理及奖惩细则》、《流水线分段精度管理》、《内外场划线管理规定》等，同时编制《分段精度作业指导书》中明确规定：“精度管理安全生产规范”、“常见问题分析”、“仪器使用和保养规范”、“划线和完成检测管理及处罚规定”等。

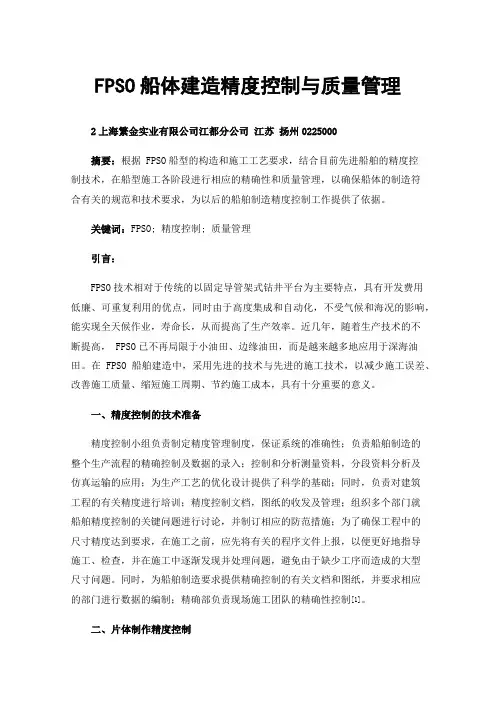

FPSO船体建造精度控制与质量管理2上海繁金实业有限公司江都分公司江苏扬州0225000摘要：根据 FPSO船型的构造和施工工艺要求，结合目前先进船舶的精度控制技术，在船型施工各阶段进行相应的精确性和质量管理，以确保船体的制造符合有关的规范和技术要求，为以后的船舶制造精度控制工作提供了依据。

关键词：FPSO; 精度控制; 质量管理引言：FPSO技术相对于传统的以固定导管架式钻井平台为主要特点，具有开发费用低廉、可重复利用的优点，同时由于高度集成和自动化，不受气候和海况的影响，能实现全天候作业，寿命长，从而提高了生产效率。

近几年，随着生产技术的不断提高， FPSO已不再局限于小油田、边缘油田，而是越来越多地应用于深海油田。

在 FPSO船舶建造中，采用先进的技术与先进的施工技术，以减少施工误差、改善施工质量、缩短施工周期、节约施工成本，具有十分重要的意义。

一、精度控制的技术准备精度控制小组负责制定精度管理制度，保证系统的准确性；负责船舶制造的整个生产流程的精确控制及数据的录入；控制和分析测量资料，分段资料分析及仿真运输的应用；为生产工艺的优化设计提供了科学的基础；同时，负责对建筑工程的有关精度进行培训；精度控制文档，图纸的收发及管理；组织多个部门就船舶精度控制的关键问题进行讨论，并制订相应的防范措施；为了确保工程中的尺寸精度达到要求，在施工之前，应先将有关的程序文件上报，以便更好地指导施工、检查，并在施工中逐渐发现并处理问题，避免由于缺少工序而造成的大型尺寸问题。

同时，为船舶制造要求提供精确控制的有关文档和图纸，并要求相应的部门进行数据的编制；精确部负责现场施工团队的精确性控制[1]。

二、片体制作精度控制板材制造是施工单位按照工程图纸，将板材拼接、划线、装配的工序。

施工单位在工程开始之前对材料进行检查，以保证材料的精确尺寸；并依照施工图纸进行拼板作业，确保钢板的整体尺寸及方正度，按图纸上的划线操作，以保证划线的准确性。

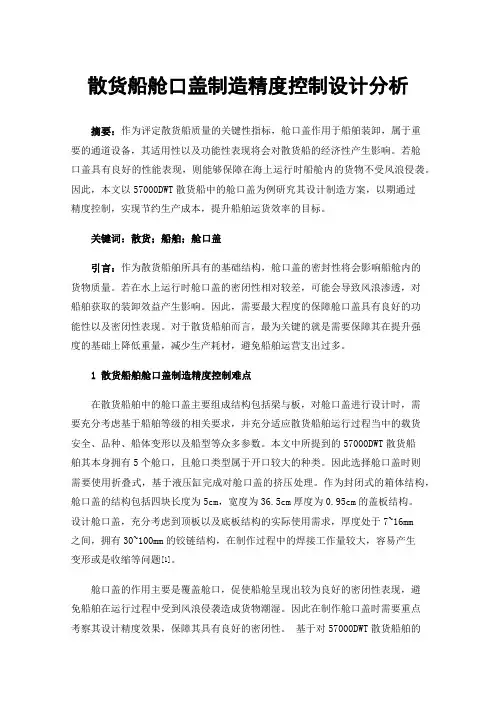

散货船舱口盖制造精度控制设计分析摘要：作为评定散货船质量的关键性指标，舱口盖作用于船舶装卸，属于重要的通道设备，其适用性以及功能性表现将会对散货船的经济性产生影响。

若舱口盖具有良好的性能表现，则能够保障在海上运行时船舱内的货物不受风浪侵袭。

因此，本文以57000DWT散货船中的舱口盖为例研究其设计制造方案，以期通过精度控制，实现节约生产成本，提升船舶运货效率的目标。

关键词：散货；船舶；舱口盖引言：作为散货船舶所具有的基础结构，舱口盖的密封性将会影响船舱内的货物质量。

若在水上运行时舱口盖的密闭性相对较差，可能会导致风浪渗透，对船舶获取的装卸效益产生影响。

因此，需要最大程度的保障舱口盖具有良好的功能性以及密闭性表现。

对于散货船舶而言，最为关键的就是需要保障其在提升强度的基础上降低重量，减少生产耗材，避免船舶运营支出过多。

1 散货船舶舱口盖制造精度控制难点在散货船舶中的舱口盖主要组成结构包括梁与板，对舱口盖进行设计时，需要充分考虑基于船舶等级的相关要求，并充分适应散货船舶运行过程当中的载货安全、品种、船体变形以及船型等众多参数。

本文中所提到的57000DWT散货船舶其本身拥有5个舱口，且舱口类型属于开口较大的种类。

因此选择舱口盖时则需要使用折叠式，基于液压缸完成对舱口盖的挤压处理。

作为封闭式的箱体结构，舱口盖的结构包括四块长度为5cm，宽度为36.5cm厚度为0.95cm的盖板结构。

设计舱口盖，充分考虑到顶板以及底板结构的实际使用需求，厚度处于7~16mm之间，拥有30~100mm的铰链结构，在制作过程中的焊接工作量较大，容易产生变形或是收缩等问题[1]。

舱口盖的作用主要是覆盖舱口，促使船舱呈现出较为良好的密闭性表现，避免船舶在运行过程中受到风浪侵袭造成货物潮湿。

因此在制作舱口盖时需要重点考察其设计精度效果，保障其具有良好的密闭性。

基于对57000DWT散货船舶的船舱进行验证，保障舱口盖结构具有良好的密封性表现，则最为关键的就是需要设计弧形的压胶槽，基于实际舱口的尺寸参数，则设计时舱口盖收尾位置需要凹陷10mm左右，且在两侧位置的结构需要呈现出4mm的凹陷效果，中间部位则需要向横向拱起12mm左右。

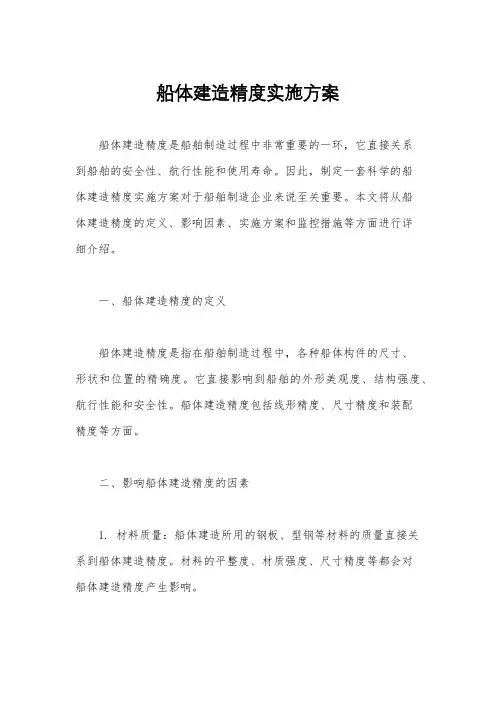

船体建造精度实施方案船体建造精度是船舶制造过程中非常重要的一环，它直接关系到船舶的安全性、航行性能和使用寿命。

因此，制定一套科学的船体建造精度实施方案对于船舶制造企业来说至关重要。

本文将从船体建造精度的定义、影响因素、实施方案和监控措施等方面进行详细介绍。

一、船体建造精度的定义船体建造精度是指在船舶制造过程中，各种船体构件的尺寸、形状和位置的精确度。

它直接影响到船舶的外形美观度、结构强度、航行性能和安全性。

船体建造精度包括线形精度、尺寸精度和装配精度等方面。

二、影响船体建造精度的因素1. 材料质量：船体建造所用的钢板、型钢等材料的质量直接关系到船体建造精度。

材料的平整度、材质强度、尺寸精度等都会对船体建造精度产生影响。

2. 制造工艺：船体建造的焊接、切割、冷弯等工艺对船体建造精度有直接影响。

工艺的合理性和操作的规范性是保证船体建造精度的关键。

3. 设备精度：船体建造所使用的各种设备，如切割机、焊接机、冷弯机等的精度和稳定性也会对船体建造精度产生影响。

4. 人为因素：操作人员的技术水平和工作态度也会对船体建造精度产生直接影响。

三、船体建造精度实施方案1. 制定标准：船体建造精度应该制定相应的标准，包括线形精度、尺寸精度和装配精度等方面的具体要求。

2. 质量控制：建立严格的质量控制体系，对材料、工艺、设备和人员进行严格把控，确保每个环节都符合标准要求。

3. 工艺优化：对船体建造的各个工艺进行优化，采用先进的生产工艺和设备，提高建造精度。

4. 培训人员：对船体建造工艺操作人员进行培训，提高其技术水平和工作态度，确保操作规范。

5. 质量检验：建立完善的质量检验体系，对船体建造过程中的关键环节进行全程监控和检验，及时发现和纠正问题。

四、船体建造精度的监控措施1. 采用先进的检测设备，对船体建造过程中的关键尺寸、形状进行实时监控。

2. 建立质量档案，对每个船体构件的尺寸、形状等进行记录和归档，以备查证。

3. 定期进行质量抽检，对船体建造过程中的关键环节进行抽查，确保质量符合要求。

船舶航行定位精度标准一、定位系统精度船舶航行定位精度标准首要关注的是定位系统的精度。

定位系统应能提供高精度的位置信息，以满足航行安全和导航的需求。

一般来说，定位系统的精度应达到厘米级，以确保船舶在复杂水域和恶劣天气条件下的安全航行。

二、航迹控制精度航迹控制精度是指船舶按照预定航线行进的精确度。

标准规定，在正常航行条件下，航迹控制精度应不超过10米。

这一标准旨在确保船舶能够稳定、准确地沿着预定航线行进，减少偏航和漂移的风险。

三、航向控制精度航向控制精度指的是船舶航行过程中，航向的准确度。

标准的航向控制精度应在1度以内，以保持船舶的稳定航行，减少因为航向偏差引起的安全风险。

四、定位频率定位频率是指船舶定位系统进行定位的频率。

定位频率越高，能提供更及时的位置信息，有助于提高航行的安全性。

标准规定，在正常航行条件下，定位频率应不低于每秒一次。

五、误差分析误差分析是评估定位系统性能的重要环节。

标准要求对定位系统的误差进行详细分析，包括系统误差、随机误差和延迟误差等。

误差分析有助于了解定位系统的性能，并采取相应措施减小误差，提高定位精度。

六、天气影响船舶航行定位精度标准还应考虑天气对定位精度的影响。

不同天气条件，如雾、雨、风等，可能对定位系统产生干扰，影响定位精度。

标准应对各种天气条件下的定位精度进行评估，以确保船舶在各种天气条件下的安全航行。

七、船舶运动状态船舶的运动状态也会影响定位精度。

例如，船舶的摇摆和振动可能会对定位系统产生干扰，导致定位精度下降。

因此，标准应对不同运动状态下的船舶进行定位精度测试，以确保在各种运动状态下船舶的安全航行。

八、系统兼容性现代船舶往往配备有多种导航和定位系统。

因此，航行定位精度标准还应关注各种系统的兼容性。

标准要求定位系统应具备良好的兼容性，能够与其他导航和定位系统有效集成，确保船舶航行的安全性和可靠性。

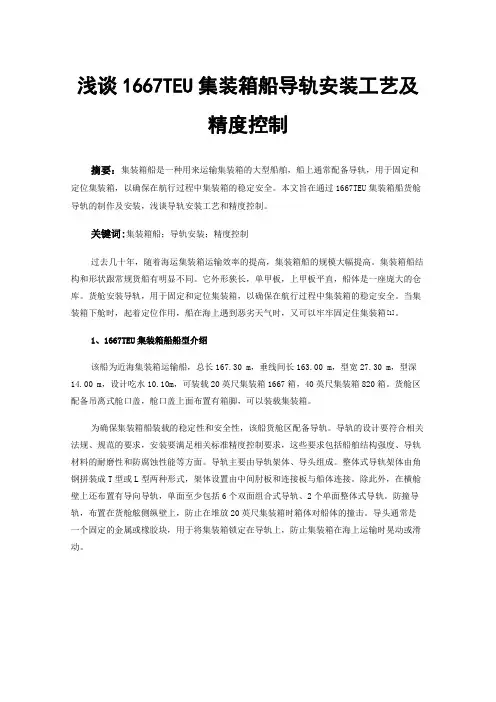

浅谈1667TEU集装箱船导轨安装工艺及精度控制摘要：集装箱船是一种用来运输集装箱的大型船舶，船上通常配备导轨，用于固定和定位集装箱，以确保在航行过程中集装箱的稳定安全。

本文旨在通过1667TEU集装箱船货舱导轨的制作及安装，浅谈导轨安装工艺和精度控制。

关键词:集装箱船；导轨安装；精度控制过去几十年，随着海运集装箱运输效率的提高，集装箱船的规模大幅提高。

集装箱船结构和形状跟常规货船有明显不同。

它外形狭长，单甲板，上甲板平直，船体是一座庞大的仓库。

货舱安装导轨，用于固定和定位集装箱，以确保在航行过程中集装箱的稳定安全。

当集装箱下舱时，起着定位作用，船在海上遇到恶劣天气时，又可以牢牢固定住集装箱[1]。

1、1667TEU集装箱船船型介绍该船为近海集装箱运输船，总长167.30 m，垂线间长163.00 m，型宽27.30 m，型深14.00 m，设计吃水10.10m，可装载20英尺集装箱1667箱，40英尺集装箱820箱。

货舱区配备吊离式舱口盖，舱口盖上面布置有箱脚，可以装载集装箱。

为确保集装箱船装载的稳定性和安全性，该船货舱区配备导轨。

导轨的设计要符合相关法规、规范的要求，安装要满足相关标准精度控制要求，这些要求包括船舶结构强度、导轨材料的耐磨性和防腐蚀性能等方面。

导轨主要由导轨架体、导头组成。

整体式导轨架体由角钢拼装成T型或L型两种形式，架体设置由中间肘板和连接板与船体连接。

除此外，在横舱壁上还布置有导向导轨，单面至少包括6个双面组合式导轨、2个单面整体式导轨。

防撞导轨，布置在货舱舷侧纵壁上，防止在堆放20英尺集装箱时箱体对船体的撞击。

导头通常是一个固定的金属或橡胶块，用于将集装箱锁定在导轨上，防止集装箱在海上运输时晃动或滑动。

图1 Fr.72横舱壁导轨架布置图2 一种典型A型导头2、精度控制为了确保集装箱在装载和运输过程中能够正确、安全地固定在导轨上，并保持良好的稳定性，导轨的制作、安装要满足精度控制的要求。

创新管理科技创新导报 Science and Technology Innovation Herald102现代科学技术的创新促进了船舶制造业的发展，在发展过程中往往会遇到许多的问题，尤其是精度管理和过程控制问题。

我们必须对这些问题有一个基本的认识，并切实强化对其的控制，才能更好地提高船舶制造质量，促进企业自身核心竞争力的提升。

1 船舶制造的精度管理内涵船舶制造的精度管理具有较强的复杂性和专业性，精度管理的成效将直接影响船舶的生产效率及制造质量。

所谓精度管理，就是在船舶建造过程中用补偿量代替余量，逐步增加补偿量的使用范围，并控制船体结构位置精度，通过强化精细化管理，确保数据的严密性与精准性，切实加强对有关补偿量计算和分配的工作，重视关键数据的计算，最大限度地避免可能出现的误差。

测量的每个数据将直接影响补偿量分配与计算，只有确保数据的精准性，才能确保船舶制造质量。

这往往需要在获取原始数据的基础上致力于数学模型的构建，并利用构建的数据模型强化数据的分析，最终完成补偿量的计算，然后利用反推法合理地把补偿量分配到每个制造环节。

一般而言，利用反推法进行分配时，其顺序是：船坞合拢补偿量→总段、分段装配补偿量→组立制作补偿量→零、部件加工补偿量。

在船舶制造精度管理中，不仅要对制造过程实施精细化的管理，还应切实加强补偿量的分配技术，切实掌握补偿量计算与分配技术的要点，加强新工艺新技术的应用，从而更好地对误差进行控制，在提高精度的同时促进船舶制造质量的提升和优化[1]。

2 船舶制造过程控制技术在船舶制造过程中，利用技术加强对制造过程的控制，主要是强化船体各部位的数据进行测量。

从工艺技术方面，船体建造精度控制经历了三个发展阶段：(1)分段上船台前进行修正以适应船台装配的尺寸精度要求(即分段无余量上船台装配);(2)平直分段进行建造全过程尺寸精度控制与曲面分段进行预修正后上船台相结合;(3)对全船所有分段进行建造全过程的尺寸精度控制。

现代经济信息浅谈船体分段建造的精度管理与控制宋伟伟 福建船政交通职业学院摘要：船体分段精度控制技术作为精度造船工艺上的一项重要的技术，得到了各船舶企业的重视，本文从生产和管理的角度，结合分段建造的流程，介绍了分段各施工工序的精度控制要点和常见精度问题，并从船厂生产组织管理的方面给出几点建议。

关键词：船体分段；精度管理；精度控制；建议中图分类号：U673.2 文献识别码：A 文章编号：1001-828X(2016)036-000334-02一、引言近年来，受全球经济不景气的影响，中国的一些中小型造船企业，因缺少先进的工艺技术和优质的管理机制纷纷倒闭，整个造船市场被迫进行了结构重组与优化。

虽然我国的造船完工量依然位居世界第一，但是造船总体技术水平与日韩相比还是有不小的差距。

从长远发展看，中国造船依赖的劳动力优势在生产效率低下、劳动力成本高涨和原材料上涨等多重压力下将逐渐丧失竞争优势。

[1]因此，为了适应市场，必须提高中国船舶工业的竞争实力，唯一出路就是提高生产效率与造船质量。

船舶精度控制技术是研究在船体建造过程中如何加放尺寸精度补偿量取代余量,通过合理的建造公差,有效的工艺技术与管理技术,对船体零部件结构进行尺寸精度控制,以提高建造质量。

是保证船舶质量、缩短建造周期、降低造船成本的重要手段,是实施先进造船工艺和科学管理的基础。

[2]而船体分段精度控制技术作为精度造船工艺上的一项重要的技术，其直接关系到船舶产品的精度控制能否顺利实施和逐步提高。

因此，研究船体分段建造精度管理与控制技术对于整个造船行业来说都是非常必要的。

下面结合分段建造的流程，简要阐述一下分段各施工工序的精度控制要点和常见精度问题，并从船厂生产组织管理的方面给出几点建议。

二、船体分段建造精度管理的控制要点船体分段建造精度管理主要包含板材、型材下料和加工阶段，板材拼板、划线阶段，部件小组立阶段，胎架制作阶段，基准板上胎阶段，分段焊前阶段，分段焊接阶段，分段焊后阶段，分段完整性阶段的精度管理。

浅论船体分段建造施工中的施工质量控制摘要：船舶分段建造是当前造船企业采用最多的方式之一。

此种造船方式可以明显提高企业生产效率，方便施工、提高构件生产精度，对提高船舶整体制造质量、降低生产成本非常有利。

本文重点介绍船体分段建造方式，分析了船体分段建造过程中影响船体施工质量的主要因素及产生的原因。

提供了质量控制方法和焊接变形的预防措施。

为提高船舶制造业整体水平，提升造船整体质量具有积极意义。

关键词：船体分段；质量控制引言造船精度管理和控制是现代造船领域中的一项关键技术，控制分段的精度与质量是船体大合拢能够顺利实施的基础。

船体分段控制技术在船体建造中属于较为重要的工艺技术，与船体产品是否能够有效实施关系密切。

因此，船体分段建造过程中的精度管理和控制就显得尤为重要。

下文探究了分段建造的精度控制和管理。

1船体分段建造的步骤船体分段建造的信息经过精心设计，分为 4 个步骤：①建造船体分段的小组件，板材的拼接、型材的切割或者弯制、T 型面板的拼装和焊接。

②分段的建造，由小组件和T 型材的组合拼接，形成一定的开放式分段。

③船体总段的建造：由前面完成的小组立、小分段拼装起来，骨架外面的外板挂装，形成相对独立的封闭总段。

④总段上的附属结构，部分小件的安装（桅杆，舱口，门，扶手栏杆等）。

图 1 船体分段建造模型2船体分段建造质量控制分段建造精度的提高，主要有两种方式：一是采取在施工过程中运用检测手段，定期对分段进行检测，校正施工、再检测、循环往复。

以此来提高建造质量。

二是在施工过程中，制定反变形措施，采取各种校正手段，及时修正施工误差，以此提供船舶建造质量。

其中，对每一道工序的精度进行严格的控制，可以尽量减少多道工序误差累加到船体分段上，以达到最大限度地减少各个加工环节形成的的误差对船体质量造成的影响，2.1船体分段中构件的安装质量控制船体分段构件安装的质量控制是船体分段变形控制的重要环节，如果分段构件安装精度若达不到要求可能对船台分段对接及分段局部强度产生非常不利的影响，从而直接造成船体整体质量的下降。
