人体各X线摄影技术优秀课件

  • 格式：ppt
  • 大小：9.23 MB
  • 文档页数：111

下载文档原格式

  / 111

合集下载

医学影像检查技术2X线摄影技术篇课件PPT课件

医学影像检查技术2X线摄影技术篇课件PPT课件
2024/7/19
影像的变形
影像的变形是同一物体的不同部分产生不 等量放大的结果。
变形的三种形式： 放大变形； 位置变形； 性状变形。
2024/7/19
防止影像变形的原则
被照体平行胶片时，放大变形最小； 接近中心射线，并尽量靠近胶片时，影像的位
置变形最小； 一般地说，中心射线入射点应通过被检部位，
2024/7/19
对比度的概念
射线对比度： 透过物体后的X线强度差异；
胶片对比度： X线胶片对射线对比度的放大能力；
影像对比度： X线照片上相邻组织影像的密度差。
2024/7/19
影响照片对比度的因素
被照体本身因素： 原子序数、密度、厚度。
射线因素： 线质、线量、散射线。
照片因素： 增感屏、胶片对比度、冲洗技术。
散射线的减少与消除方法
合理使用X线束限制器，严格控制照射野； 利用滤线栅可减少与消除散射线对胶片的作用； 在能穿透照射部位的前提下，选择较低管电压，
可减少散射线发生； 利用加大被照体与胶片的距离、或使用金属后背
盖的暗盒等方法，可减少到达胶片的散射线量。
2024/7/19
滤线栅
结构 分类 滤线栅的性能指标 滤线栅的切割效应 使用滤线栅注意事项 滤线栅的选择
X线照片影像
X线照片影像的形成 照片对比度 照片锐利度 照片影像的放大与变形 散射线及其消除 滤线栅
2024/7/19
X线照片影像的形成
照片影像密度的概念 密度与感光效应的关系 影响照片密度的因素
2024/7/19
X线照片影像的形成
X线之所以能使人体组织在胶片上或荧光屏上形 成影像，一方面是基于X线的特性，即穿透性、 荧光效应和感光效应；另一方面是基于人体组织 具有密度和厚度的差异。

头颅X线摄影优秀课件

头颅X线摄影优秀课件
锥体后缘
髁状突 鼓室壁
锥体前缘
乳突梅氏位
左乳突梅氏位
L
右乳突梅氏位
R
左乳突梅氏位
L
右乳突梅氏位
R
双侧乳突许氏梅氏位
L
L
R
R
颞颌关节张闭口位
摄影目的：观察颞颌关节的骨质、功能 及关节腔的情况
摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部， 体位与许氏位相同,分别摄取 双侧张、闭口位进行对比
下颌骨仰卧侧位
下颌骨俯卧侧位
喙突 下颌小头 下颌切迹
下颌管
下颌体
舌骨
下颌骨俯卧侧位
下颌管
左下颌骨侧位
舞
中 心 线：足向23°角，从枕外粗隆上方 6~7cm处经鼻根射入胶片
眼眶后前位
眼眶后前位
眼眶后前位
照片显示：
眼眶后前位 的影像
额窦、前组 筛窦显示清 晰
额窦 眶上裂 筛窦
上颌窦
眼眶 岩骨嵴
眼眶后前位
眼眶后前位
R
鼻骨侧位
摄影目的：观察鼻骨骨折的情况 摄影体位：病人俯卧于摄影床上，头侧
面骨后前位
额窦 眼眶 鼻腔 上颌窦 颧骨 上颌骨
乳突 下颌颏部
大瓦氏位
大瓦氏位
R
下颌骨正位
摄影目的：观察下颌骨升支及颞颌关节 的正位情况
摄影体位：病人俯卧于摄影床上，头颅 正中面垂直暗盒中线，前额 和鼻尖紧贴暗盒
中 心 线：对准嘴唇垂直射入 照片显示：下颌骨升支及颞颌关节
下颌骨正位
摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部， 外耳孔置胶片上后三分之一 处，瞳间孔垂直暗盒

胸部X线检查技术(透视、胸部摄影)(X线检查技术课件)

胸部X线检查技术(透视、胸部摄影)(X线检查技术课件)
静呼吸中屏气曝光。 5. 肺摄影的曝光时间短，心测量用片要求曝
光时间不超过0.1秒，使心影清晰。
6. 两侧肺部密度相比悬殊的患者，可用高kV 技术摄影。
7. 明确摄影目的，肺片主要观察肺纹理和肺 实质影像。心片主要观察心血管形态。
8. 成像野大小12×15英寸或14×17英寸，小儿 视具体情况酌减。
二、透视操作技术
一般取站立位，先从正位开始，先观察胸部全貌，然后 按顺序逐一观察，对所发现的病变作重点观察。
1．平静呼吸时，观察两侧胸廓是否对称；两侧肺 野、肺纹理及透光度；肺门的大小、密度和位置。 两侧肋膈角是否锐利；两侧横膈形态、位置及运动 情况；纵隔的轮廓及位置有无改变；心脏大血管有 无异常。 2．深呼吸时，观察肺通气有无障碍，纵隔有无移 动及横膈运动等情况。
·
3．标准影像显示
胸部侧位影像，肺 部、膈肌及前后胸壁 ，胸骨及胸椎呈侧位 像。膈肌前高后低， 从颈部到气管分叉部 ，能连续追踪到气管 影像。
（六）站立胸部前凸（前弓）位
摄影目的 为胸部正、侧位的补充位置,主要用于显示肺
尖、锁骨下区及右肺中叶的病变。 照射野选择
12×15英寸或14×17英寸 摄影距离
标准影像显示 为胸部正位影像，两胸锁 关节对称，上部四个胸椎 清晰可见，肩胛骨投影于 肺野之外，肺门阴影结构 可辨，肺纹理清晰可见， 乳腺和左心影内可见肺纹 理，膈肌包括完全且边缘 清晰，肋膈角锐利，心脏 纵隔边缘清晰锐利。
肺尖 上腔静脉
肺门
乳头 横膈
胸部后前位
主动脉弓 肺动脉
左心室 心尖
（二）仰卧胸部前后位
体外金属物体对影像的影 响
（一）站立胸部后前位
摄影目的 观察胸廓、肺部、纵隔及膈肌的病变，

人体各部位X线摄影技术

人体各部位X线摄影技术
• 常规位置是胸部后前位、侧位，心 脏大血管的后前位、侧位和左右前 斜位。
精选ppt
• 拍摄胸部片时要注意： • ①深吸气后曝光； • ②要用远距离（2m）和短时间（1/20s
或更短）摄影； • ③胸部后前位、侧位与心脏大血管前
位、侧位拍摄时，位置摆法相同，不 同的是后者中心线较低，要对准第6胸 椎，则显影更好，以下不再重复介绍。
第15章 人体各部位
X线摄影
精选ppt
一、骨骼系统
（一）头颅骨投照位置
精选ppt
头颅骨：
头部的解剖较复杂，多种组织居于颅内， 互相重叠。欲使某一部位清晰显示，必须 将头颅的摄影位置摆正确。为了摆放位置 方便，摄影位置准确，必须应用头部的一
些重要的定位点和标准联线。
①瞳间线：为左右瞳孔间的联线或左右外 眦角联线。
精选ppt
• 腹部摄片要注意： ①摄片前后清除肠内容物； ②曝光时屏气； ③必要时，检查当日要禁食及禁服任何
药物； ④摄片前可进行腹部透视，观察有无其
它影响诊断的影像（气影或对比剂 影）。如有须进行处理。
精选ppt
1. 腹 部 前 后 位
• 病人取仰卧位。 身体的正中面对 台面中线。中心 线对准胸骨剑突 与耻骨联合连线 的中点。
精选ppt
9. 肘 关 节 侧 位
精选ppt
10. 肱 骨 前 后 位
病人取仰卧位。
被检侧上臂紧
暗盒。前后位
时手臂伸直，
手掌向上。侧
位时肘关节弯
曲，前臂内转
成侧位姿势。
中心线均对准
肱骨中点。
精选ppt
11. 肱 骨 侧 位
精选ppt
12. 肩 关 节 前 后 位
病人取仰卧位。 肩胛骨喙突对准 台面中线，肩部 紧靠台面。手臂 伸直，手掌向上。 中心线对准喙突。

人体各部位X线摄影技术

人体各部位X线摄影技术

编辑ppt
5. 胸 椎 侧 位
病人取侧卧位。脊柱对台面中 线。 脊柱长轴与台面平行。 中心线对准第6或第7胸椎
编辑ppt
编辑ppt
6. 腰 椎 前 后 位
病人取仰卧位。身体正面对 台面中线。中心线对准脐孔 上方2cm处，通过第3腰椎。
编辑ppt
编辑ppt
7. 腰 椎 侧 位
• 病人取侧卧位。脊柱长轴与 台面平行，对台面中线。中 心线对准 第3腰椎棘突前方约 8cm处，通过第3腰椎体。
编辑ppt
3. 拇指侧位
编辑ppt
4. 腕 关 节 后 前 位
编辑ppt
5. 腕 关 节 侧 位
编辑ppt
6. 尺 桡 骨 前 后 位
病人取坐位。拍前 后位时，手掌向上。 拍侧位时前臂摆成 侧位，尺侧紧靠暗 盒，桡侧向上。中 心线对准前臂中点。
编辑ppt
7. 尺 桡 骨 侧 位
编辑ppt
8. 肘 关 节 前 后 位
编辑ppt
4. 心脏和大血管左前斜位 （第二斜位）
• 病人取立位。病 人从后前位向右 旋转55°～65°。 中心线对准第6胸 椎。观察心脏各 房室及主动脉的 全貌。
编辑ppt
5. 胸 骨 后 前 斜 位
• 胸骨位于胸部前方，正位与内脏和 脊柱重叠，拍摄时必须：①转动体 位或斜射X线；②采用长时间、低电 压、低电流和连续慢呼吸曝光。
编辑ppt
• 病人取俯卧位。身体正中面对台面中 线。
• 中心线向左侧倾斜，对准肩胛骨内缘 与第4胸椎联线中点。
• 倾斜角度一般为40（常数）减去胸部 前后径厚度。
编辑ppt
（二）腹 部
编辑ppt
• 包括腹腔、盆腔、腹膜后腔。 • 腹部平片主要用于急腹症的首选检查，

四肢的X线摄影PPT课件

四肢的X线摄影PPT课件

手正位
第6页/共158页
远节指骨 中节指骨 近节指骨
拇指
第1掌骨
桡掌关节 桡骨
手
后
指间关节
前
位
第7页/共158页
掌指关节 第5掌骨 掌腕关节 腕豆骨
尺骨
手 后 前 位
第8页/共158页
第9页/共158页
类风湿
类 风 湿
第10页/共158页
佝 偻 病
第11页/共158页
手后前斜位
• 摄影目的：观察手部轻度外伤和骨质的 病变，主要是第2、3掌指骨 关节影像
第2页/共158页
四肢（上肢）
•手 • 腕关节 • 尺桡骨 • 肘关节 • 肱骨 • 肩关节 （肩胛骨、锁骨）
第3页/共158页
四肢（下肢）
• 足（跟骨） • 踝关节 • 腓胫骨 • 膝关节（髌骨） • 股骨 • 髋关节
第4页/共158页
手后前位（正位）
• 摄片目的：观察手骨的形态、关节、异 物、骨龄
• 中 心 线：喙突 • 照片显示：肩关节、肩锁关节清晰显示
第62页/共158页
• 标准片显示： • 肩关节显示照片正中 • 肩关节盂前后缘重叠
呈切线显示，关节间隙清晰显示 • 肱骨小结节位于肱骨头外1/3处显示 • 肱骨头、肩峰及锁骨纹理显示清晰，软
组织层次分明
第63页/共158页
肩峰 肱骨头 肩关节
患者站立于摄影架前上肢伸直并外展掌心向前对侧向前斜肩部紧贴摄影架肩关节盂前后缘重叠呈切线显示关节间隙清晰显示肱骨小结节位于肱骨头外13处显示肱骨头肩峰及锁骨纹理显示清晰软组织层次分明肱骨头肩关节肱骨肩胛骨锁骨72肩胛骨正位肩胛骨正位摄影体位

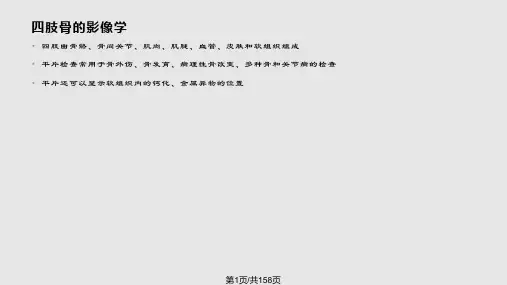

四肢骨的影像学
• 四肢由骨骼、骨间关节、肌肉、肌腱、血管、皮肤和软组织组成 • 平片检查常用于骨外伤、骨发育、病理性骨改变、多种骨和关节病的检查 • 平片还可以显示软组织内的钙化、金属异物的位置

人体各部位X线摄影技术

人体各部位X线摄影技术

• 腹部摄片要注意： ①摄片前后清除肠内容物； ②曝光时屏气； ③必要时，检查当日要禁食及禁服任何 药物； ④摄片前可进行腹部透视，观察有无其 它影响诊断的影像（气影或对比剂 影）。如有须进行处理。
1. 腹 部 前 后 位
• 病人取仰卧位。 身体的正中面对 台面中线。中心 线对准胸骨剑突 与耻骨联合连线 的中点。
2. 腹部站立前后位
• 病人取立位，身 体正中矢状面与 摄片架中线重合， 上缘平第四前肋， 中心线对准脐部 水平垂直射入胶 片。
3. 尿路前后位
• 病人取仰卧位。身体正中面对台面中线。胶 片的上缘应超过胸骨剑突约3cm，下缘尽量 包括全部外生殖器。中心线对准暗盒中心。 一张标准尿路前后位片应是肾影轮廓隐约可 见，脊椎和腰大肌影清晰，腹部少有肠气影, 上界包括双肾上极,下界包括耻骨联合下缘。 要求屏气后嚗光，则影像清晰，不模糊。摄 片前要排尿。
病人取仰卧 位。髋关节 置于台面中 线。下肢伸 直，股骨头 放于暗盒中 心。中心线 对准股骨头。
二、胸部及腹部系统
（一） 胸
部
• 摄影位置方法简单，但应用最广，
至今仍是不可缺少的检查方法。 • 常规位置是胸部后前位、侧位，心 脏大血管的后前位、侧位和左右前 斜位。
• 拍摄胸部片时要注意： • ①深吸气后曝光； • ②要用远距离（2m）和短时间（1/20s 或更短）摄影； • ③胸部后前位、侧位与心脏大血管前 位、侧位拍摄时，位置摆法相同，不 同的是后者中心线较低，要对准第6胸 椎，则显影更好，以下不再重复介绍。
一张标准尿路前后位片应是肾影轮廓隐约可见脊椎和腰大肌影清晰腹部少有肠气影上界包括双肾上极下界包括耻骨联合下缘
第15章
人体各部位 X线摄影
一、骨骼系统

各部位X线摄影检查技术 胸部摄影

各部位X线摄影检查技术 胸部摄影

【呼吸方式】平静呼吸中屏气曝光。
【标准影像显示】显示胸部正位影像，肺尖、两侧 胸壁及双肋膈角包括在照片内，两侧胸锁关节对 称，肩胛骨不与肺组织重叠，心脏大血管边缘及 双膈顶锐利，肋骨纹理清晰。
2023/6/8
13
循环系统X-ray检查
2023/6/8
14
循环系统X-ray检查
2．心脏大血管左侧位（常规位）
1．胸部后前位（常规位）
【滤线器】+ 【焦－片距】150cm
胸部后前位显示图
【标准影像显示】双肺后前位影像。肺尖、两侧 胸壁及双肋膈角包括在照片内。两侧胸锁关节 对称，肩胛骨不与肺组织重叠，T1～4显示清 晰，心脏大血管边缘及双膈顶锐利，肋骨纹理 清晰。
【用途】胸部后前位平片是X线检查胸部的疾患 的初选位置。
【中心线】水平投射，经胸骨角与 剑突连线中点，垂直暗盒射入。
胸部前弓位（前后 方向）体位
2023/6/8
7
胸部X-ray检查
3．胸部前弓位 （前后方向）
【滤线器】+
【焦－片距】180cm
【呼吸方式】深吸气后屏气曝光。
【标准影像显示】此位置显示肺部前凸位影像，常用 来观察肺尖与锁骨上或肋骨重叠的病变。
2023/6/8
2
胸部X-ray检查2023/6/8源自3胸部X-ray检查
2．胸部侧位（常规位）
【体位】被检者侧立于摄影架前， 两臂上举，交叉抱头，使两肩尽 量不与肺部重叠；暗盒或上缘平 第7颈椎，前胸壁及后背部与暗盒 边缘等距。
【中心线】水平投射，平第5胸椎高 度经侧胸壁中点，垂直暗盒射入 。
【呼吸状态】深吸气后屏气 【滤线器】+
【用途】此位置主要显示下胸部轴位影像，对 叶间积液和右肺中叶不张等有诊断价值。

人体各部位X线摄影技术ppt课件

人体各部位X线摄影技术ppt课件

• 手后前位摄影体位图
【标准片显示】 显示2—5掌、 指骨及腕骨正 位影像，拇指 呈斜位像，软 组织轮廓显示清晰。
手后前位显示图
3．手后前斜位(掌下斜位)
【体位设计】被检查侧坐于 摄影床阴极端；被检侧手 掌向下，掌面与暗盒约呈 45°角；各手指均匀分开 且稍弯曲，并使指尖触及 暗盒；第3掌骨头置于照 射野中心。
6．婴幼儿骨关节摄影，常规同时摄取双侧影像对比。 7．较厚部位摄影时,应使用滤线栅装置,且选用适当厚度的滤
过板。焦―片距取75～100cm。
三﹑上肢常用摄影体位 （一）手
1．手后前位
【体位设计】被检者侧 坐于摄影床一侧；被检 侧手置于暗盒上，掌面 向紧贴暗盒，五指伸直 并稍分开，第3掌骨头 置于暗盒中心。 【中心线】对准第3掌 骨头，垂直暗盒射入
6．拇指侧位 【体位设计】被检者侧坐于摄影床阴极端；被检 侧前臂伸直，2～5指弯曲呈半握拳状，手背向上， 拇指外侧向下紧贴暗盒。
【中心线】对准拇指掌指关节垂直暗盒射入。
【标准影像显示】拇指及第1掌骨侧位影像。
（二）腕部
1．腕关节后前位 【体位设计】被检者侧坐于 摄影床阴极端；被检侧手 呈半握拳，掌面向下紧贴 暗盒；尺桡骨茎突连线中 点置于照射野中心。
【中心线】对准上臂中点垂 直暗盒射入。
肱骨侧位摄影体位
【标准影像显示】肱骨侧位 影像；软组织影像显示良 好。
【用途】概括观察肱骨侧位 形态，骨质结构和软组织 影像，与正位同为常规位 置。
肱骨侧位显示图
（六）肩部
1．肩关节前后位 【体位设计】被检者站立于
摄影架前；被检查侧上肢 稍外旋且与躯干分开，肩 部背侧紧贴暗盒，其上缘 超出肩部软组织3cm；肩 胛骨喙突置于照射野中心。 【中心线】对准肩胛骨喙突 垂直暗盒射入。

下肢摄影(X线检查技术课件)

下肢摄影(X线检查技术课件)
体位设计 ： 被检者仰卧于摄影台上，下肢伸直，足 尖稍内旋，股部背面紧贴探测器，成像 野力求上缘包括股骨头，下缘包括膝关 节。
（十三）股骨前后位：
中心线 ： 经股骨中点垂直射入探测器。
屏气方式 ： 无。
（十三）股骨前后位：
（十三）股骨前后位：
标准影像显示： 股骨及相邻关节的正位 影像；股骨和胫骨内、 外侧髁形态对称；股骨 远端内侧缘可见髌骨模 糊轮廓。
（六）踝关节前后位：
中心线 ： 经内、外踝连线中点上1cm垂直射入探 测器。
屏气方式 ： 无。
（六）踝关节前后位：
（六）踝关节前后位：
标准影像显 示：
踝关节位于照片 下1／3中央，关 节面呈切线位， 其间隙清晰可 见；胫腓联合间 隙不超过 0.5cm；踝关节 诸骨纹理清晰锐 利，周围软组织
2.熟悉各体位的摄影目的及照片显示内 容。
3.总结此次课的重点、难点。
4.课后复习。
第一节 透视检查
二、下肢摄影
（十）膝关节前后位：
摄影目的 ： 观察膝关节间隙，各骨骨质，外形变化，膝部 软组织、骨垢和籽骨的病变。 成像野大小 ： 5×7英寸，沿小腿的长轴竖放。(-) 摄影距离 ： 90～100㎝。
（十二）髌骨轴位：
（十二）髌骨轴位：
（十二）髌骨轴位：
（十三）股骨前后位：
摄影目的 ： 观察股骨、膝关节、髋关节及周围软组 织的病变。 成像野大小 ： 12×15/14×17英寸，纵向1/2分割，与 侧位合用，沿大腿的长轴竖放。(-)/(+) 摄影距离 ： 90～100㎝。
（十三）股骨前后位：
（五）跟骨轴位：
（六）踝关节前后位：
摄影目的 ： 观察踝关节诸骨、关节间隙和部分足骨 的病变。 成像野大小 ： 5×7英寸，沿小腿的长轴竖放。(-) 摄影距离 ： 90～100㎝。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

17.茎 突 前 后 位
18.锁 骨 后 前 位
病人取俯卧位。锁骨中点，对台 面中线，并与台面靠紧。使肩部 与胸锁关节相平。中心线对准肩 胛骨上角。
（二 ）脊 柱 骨
脊柱骨：
• 脊柱的范围大，部位深，椎体数目多， 有生理弯曲存在。 摄影时要注意：
• ①矫正生理弯曲，尽量减少影像失真； • ②除第1、2颈椎外，其他颈椎、胸椎、
些重要的定位点和标准联线。①瞳间线：为左来自瞳孔间的联线或左右外 眦角联线。
②听眦线，外眦角与外耳孔的联线，又称 头颅基底线。
• 另外，头颅骨摄影时要用滤线栅，吸收 散射线，提高摄影效果。由于新的检查 技术的出现（CT、MR），使许多传统 的头颅位置不用或少用，如：颌下顶位
、眼眶位、鼻骨、颞骨、乳突、鼻窦的 一些摄影和位置等，本节不再述。
1.头 颅 后 前 位
病人取俯卧位。两肘弯曲，头部正中面 对台面中线，听眦线与台面垂直，该位 置可在眼眶内显示双侧的颞骨岩部和内 听道。
2.头 颅 侧 位
病人取俯卧位。头部侧转。
3.头 颅 汤 氏 位
4.头 颅 反 汤 氏 位
5. 颅 底 轴 位
6.
Rhese’s view of optic nerve canal
人体各X线摄影技术优秀课件
X线摄影检查
• 人体各组织器官的密度、厚度及构成物 质的原子序数不同，对X线有不同的吸收 衰竭，当均匀的X线通过人体组织器官时 就产生了吸收差异，在X线片上就出现了 影像。
一、骨骼系统 （一）头颅骨投照位置
头颅骨：
头部的解剖较复杂，多种组织居于颅内， 互相重叠。欲使某一部位清晰显示，必须 将头颅的摄影位置摆正确。为了摆放位置 方便，摄影位置准确，必须应用头部的一
腰椎、骶骨前后位、侧位的摆法 基本 相同，中心线均取所摄位置的中心；
③ 下部脊柱摄影前要清除肠内容物及 排尿；
④ 脊柱多采用前后位和侧位，必要时 须加摄斜位片。如外伤、脊椎病等
⑤必须用滤线设备吸收散射线 ⑥ 拍摄脊柱片时必须深吸气后曝光 ★ ⑦ 胸腰段及骶骨侧位的摄影条件 ★
1. 第1和第2颈椎前后位
• 骨折后如欲观察骨痂形成情况，应尽量取掉夹板或石膏后摄影；
• ·骨病摄影，胶片使用面积应适当加大，以包括病变的全部区域；
• ·对于儿童的骨关节摄影，一般需要两侧同时摄影，以便于鉴别诊 断。如髋关节；
• ·异物摄影，应将被照部位皮肤表面包括在照片内，以便确定异物
• ·四肢摄影一般不用滤线器；骨肿瘤、慢性骨髓炎要使用滤线器。 股骨上端因部位较厚，一般也使用滤线器摄影；
8. 骶 骨 侧 位
• 病人取侧卧位，背部与台面 垂直，骶骨对台面中线。中 心线对准髂后下棘前方8cm处 。
9. 腰骶关节前后位
• 病人取仰位：身体正中面对 台面中线。中心线向头介倾 斜约5°-15°,对准两侧联线 中心。
10. 骶髂关节前后位
• 病人取仰卧位。身体正中面 对台面中线。中心线向头侧 倾斜10°～25°，对准耻骨 联合上缘。
7. 尺 桡 骨 侧 位
8. 肘 关 节 前 后 位
9. 肘 关 节 侧 位
10. 肱 骨 前 后 位
病人取仰卧位。 被检侧上臂紧 暗盒。前后位 时手臂伸直， 手掌向上。侧 位时肘关节弯 曲，前臂内转 成侧位姿势。 中心线均对准 肱骨中点。
11. 肱 骨 侧 位
12. 肩 关 节 前 后 位
• ·摄影距离无特殊规定，一般100
三、上肢
1. 手部位置（后前位和侧位 ）
2. 拇指正位
3. 拇指侧位
4. 腕 关 节 后 前 位
5. 腕 关 节 侧 位
6. 尺 桡 骨 前 后 位
病人取坐位。拍前 后位时，手掌向上 。拍侧位时前臂摆 成侧位，尺侧紧靠 暗盒，桡侧向上。 中心线对准前臂中 点。
5. 胸 椎 侧 位
病人取侧卧位。脊柱对台面中 线。 脊柱长轴与台面平行。 中心线对准第6或第7胸椎
6. 腰 椎 前 后 位
病人取仰卧位。身体正面对 台面中线。中心线对准脐孔 上方2cm处，通过第3腰椎。
7. 腰 椎 侧 位
• 病人取侧卧位。脊柱长轴与 台面平行，对台面中线。中 心线对准 第3腰椎棘突前方约 8cm处，通过第3腰椎体。
病人取仰卧位。此位置能从口 腔中显示寰椎、枢椎和寰枢关 节及齿状突影像。
2. 第3至第7颈椎前后位
病人取仰卧位。
3. 颈 椎 侧 位
病人取立位。颈部长轴与暗盒长 轴平行，头部向后仰。中心线对 准第4颈椎。
4.胸椎前后位
病人取仰卧位。身体正中面 对台面中线。中心线对准胸 骨角—剑突联线中点。
盒中心。
谢谢大家！
• ★四肢X • ·病人体位要舒适。骨外伤摄影，要注意轻动病
人的受伤肢体，避免产生新的创伤； • ·常规为正侧位，放于同张照片上，便于比较；
• ·长骨摄影，至少包括一个关节，便于诊断与整 复中参考。并使正、侧位关节显示在同一水平
• ·指、趾骨摄影，应包括邻近指(趾)骨，便于在 诊断时比较，或在技术上左右肢体的鉴别审定 。
7. 乳 突 罗 氏 位
8. 乳 突 许 氏 位
9. 乳 突 伦 氏 位
10. 乳 突 梅 氏 位
11. 乳 突 斯 氏 位
12. 柯氏位
13. 副 鼻 窦 华 氏 位
14. 下 颌 骨 侧 位
病人取俯卧位。头部摆成侧位， 下颌骨体部放平，与暗盒平行。
15. 鼻 骨 侧 位
16. 眼 眶 后 前 位
11.骶髂关节前后斜位
• 病人取仰卧位。躯干与台面 成25°～30°将抬高侧的髂 前上棘内侧2.5cm处的纵切面 对台面中线。中心线对准抬 高侧髂前上棘内方2.5cm处， 与暗盒垂直。
12. 骨 盆 前 后 位
• 病人取仰卧位。身体正中面对台面 中线。骨盆摆平。中心线对两侧髂 前上棘联线中点下方3cm处，放于暗
病人取仰卧位。 肩胛骨喙突对准 台面中线，肩部 紧靠台面。手臂 伸直，手掌向上。 中心线对准喙突。
（四） 下肢
1. 足 部 前 后 位
足前后位病人坐 位。足底部紧靠 暗盒，第三跖骨 底部放于暗盒中 心。足侧位时病 人取侧卧位，足 部摆成侧位，足 底与暗盒垂直。
2. 足 部 侧位
3. 踝 关 节 正位
4. 踝 关 节 侧位
