水下地形测量技术设计书(03)

工程施工水下地形测量方案一、引言水下地形测量是目前工程施工中非常重要的一项工作，通过测量水下地形，可以为工程施工提供准确的地形数据，为后续工程施工及设备安装提供重要的参考。

本方案着重介绍了在水下进行地形测量的方法和技术，以及实施本方案的步骤和流程。

二、水下地形测量方法和技术1. 水下地形测量方法水下地形测量方法主要有激光测距法、声纳测距法、光纤测距法和测量航测法等。

激光测距法是利用激光发射器和接收器进行测距测量，通常适用于测量较近距离地形。

声纳测距法是利用声波在水中传播进行间接测距，通常适用于较深水域地形测量。

光纤测距法是利用光纤传感器进行地形测量，可以实现连续测量和较高精度。

测量航测法是通过航空或水下无人机进行地形测量，适用于大范围、复杂地形的测量。

2. 水下地形测量技术水下地形测量技术包括多波束声纳测距技术、多普勒测速技术、数字图像处理技术和地形数据建模技术等。

多波束声纳测距技术是通过多个声纳传感器进行地形测量，可以实现对水下地形的快速高精度测量。

多普勒测速技术是利用多普勒效应进行水下水流速度测量，为后续工程施工提供实时水流速度数据。

数字图像处理技术是通过水下相机进行图像采集和处理，可以实现对水下地形的高分辨率图像测量。

地形数据建模技术是根据测量数据进行地形建模，为后续工程施工提供地形模型数据。

三、水下地形测量方案实施步骤和流程1. 前期准备在进行水下地形测量前，需要对测量区域进行调查，了解水下地形特点和环境条件，确定测量方案和技术。

同时需要准备好测量设备和工具，包括声纳传感器、激光发射器和接收器、光纤传感器、水下相机、测量航测无人机等。

2. 测量计划编制根据水下地形特点和测量要求，编制详细的测量计划，确定测量区域范围和测量方式，制定测量路线和测量点位置，确定测量参数和精度要求。

同时需要进行风险评估和安全考虑，确保测量过程的安全和数据的准确性。

3. 测量操作实施根据测量计划，组织测量人员和设备，进行水下地形测量操作。

水下地形测量技术设计书本次技术设计的任务是对XXX盐铁路水下地形进行测量，以获得水深观测数据，并将这些数据进行处理、转换和编绘成1:500水下地形图。

其目的是为了为铁路建设提供准确的地形数据支持。

2.项目执行要求2.1.任务安排为了保证测量工作的顺利进行，我们制定了详细的任务安排，包括外业数据采集和内业数据处理等环节。

同时，我们还对人员和设备进行了合理的调配，以确保任务能够按时完成。

2.2.工作量本次测量工作的工作量较大，需要耗费大量的时间和人力物力。

因此，我们在任务安排和人员调配等方面进行了细致的规划和安排，以确保工作量得到合理的控制。

3.主要技术参数在本次水下地形测量中，我们使用了一系列的技术参数，包括平面、高程系统及基准等。

这些参数的选取和使用，对于保证测量数据的准确性和可靠性具有重要的意义。

4.技术设计执行情况4.1.作业依据我们在进行水下地形测量时，严格按照相关的测量规范和标准进行操作，确保测量数据的准确性和可靠性。

4.2.平面及高程控制测量在进行水下地形测量时，我们采用了平面及高程控制测量技术，以保证测量数据的准确性和可靠性。

4.3.水下地形测量在进行水下地形测量时，我们按照预定的测线布设进行操作，确保测量数据的全面性和准确性。

4.4.地形图编绘在进行地形图编绘时，我们按照规定的内容进行操作，确保编绘数据的准确性和可靠性。

5.提交的成果及资料我们提交了经过处理、转换和编绘后的1:500水下地形图，以及相关的测量数据和技术参数等资料。

这些资料对于铁路建设的顺利进行具有重要的意义。

为保证测绘质量，本项目要求严格按照规范要求进行外业调查和内业资料整理。

在外业工作中，要保证使用设备100%检验合格，工作正常，采集资料100%可信可靠，野外资料记录完整，真实客观解释外业资料，报告详实，图件完整清晰。

同时，针对工期与工作量以及测区实际情况，本队以工程质量优秀为测绘目标，加强项目管理职能，提高测绘效率，增加技术力量投入，保证工程进度，确保工程工期。

水下地形测量技术方案引言水下地形测量是一项重要的海洋测量技术，广泛应用于海洋科学研究、工程建设、资源勘探等领域。

随着技术的不断发展，水下地形测量技术也日益完善。

本文将介绍一种基于声波探测原理的水下地形测量技术方案，以帮助读者了解该项技术的原理和应用。

原理水下地形测量技术主要通过测量声波在水中的传播特性来获取水下地形的信息。

声波在水中传播速度稳定且损失较小，因此广泛应用于水下探测。

该技术方案主要包含三个主要步骤：1.发射声波：通过声波发射器将特定频率的声波发送至水下。

发射器通常位于测量设备的固定位置，可以通过电信号控制发射的时机和频率。

2.接收回波：当发射的声波遇到水下地形或目标物体时，会产生回波，回波的信号会被接收器捕获。

接收器通常位于发射器附近，并且与发射器通过数据线相连。

3.数据处理与分析：通过对接收到的回波信号进行处理和分析，可以获得水下地形的信息，如水深、地形起伏等。

数据处理常用的方法包括波形处理、频谱分析等。

技术设备在实施水下地形测量技术方案时，需要一些特定的技术设备。

以下是常用的设备列表：•声波发射器：用于发射特定频率的声波，通常由电信号控制发射时机和频率。

•声波接收器：用于捕获回波信号，通常与发射器通过数据线相连。

•数据处理设备：用于对接收到的回波信号进行处理和分析，可以是计算机或专用的数据处理设备。

•电源：为设备供电，保证正常运作。

应用水下地形测量技术方案在许多领域具有重要的应用价值。

以下是一些典型的应用场景：海洋科学研究在海洋科学研究中，水下地形测量可以帮助科学家了解海底地形的起伏、洋流的分布等信息，从而推断海洋生态系统的变化和演化规律。

工程建设在海洋工程建设中，水下地形测量可以提供施工地点的地形信息，帮助设计合理的工程方案，在施工过程中指导船舶和设备的安全操作。

资源勘探在海洋矿产资源勘探中，水下地形测量可以帮助勘探人员快速准确地了解目标区域的地貌特征，从而找到潜在的矿产资源。

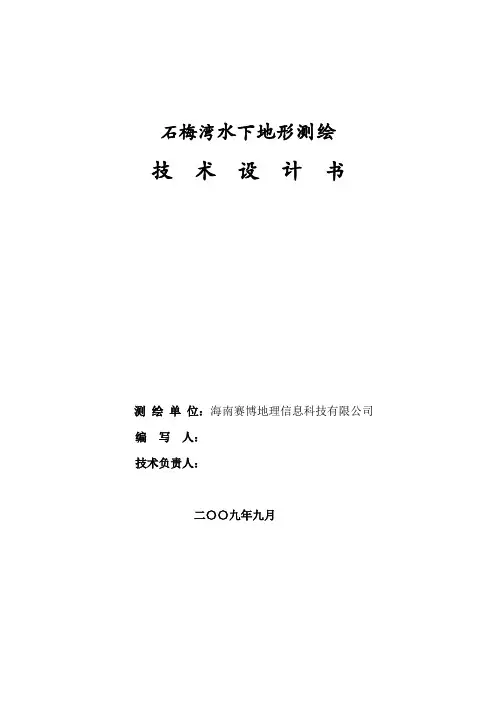

石梅湾水下地形测绘技术设计书测绘单位：海南赛博地理信息科技有限公司编写人：技术负责人：二〇〇九年九月目录1、概述 22、技术标准 33、仪器设备及软件 44、水下地形测量 55、陆地及浅滩测量 66、内业数据处理 87、质量控制 88、提交的资料8石梅湾水下地形测绘技术设计书1、概述1.1、测区概况石梅湾位于万宁市礼纪镇，测区东北连南燕湾，西南接日月湾，西北背靠石梅湾旅游开发区，海南东线高速公路从开发区西北蜿蜒穿过；测区内距岸边约2公里处有一小岛——加井岛。

测区面积约35km2。

1.2、工程目的对海南华润石梅湾旅游开发有限公司指定的海域进行水下地形测绘，以便全面掌握石梅湾海域水下地形情况，为建立该海域的海浪运动模型及水工建（构）筑物的设计、施工、运营管理提供基础技术资料。

1.3、测绘范围及内容如上图所示，此次测绘分为以下几部分：1）、1：500水下地形图测绘，面积6平方公里；2）、1：2000水下地形图测绘，面积9平方公里；3）、1：5000水下地形图测绘，面积18平方公里。

除此之外，海中的加井岛以及岸边浅滩亦是本次测绘的内容，由于本公司长期与海南华润石梅湾旅游开发有限公司在石梅湾地区合作，有较为完备的基础资料，故仅作修测即可。

2、技术标准2.1、平面坐标系统和高程基准1）、平面坐标系统采用两种系统：海南海口独立坐标系统和1954年北京坐标系。

其中海南海口独立坐标系统为海南省测绘大比例尺地形图（1：500、1：1000、1：2000）法定的地方坐标系，且石梅湾地区陆域部分的原有基础地形图一直采用该坐标系统，为了资料的统一，故采用此坐标系统；考虑到本项目还进行1：5000水下地形图的测绘，故对于总图（比例尺为1：5000，范围为全测区），除海南海口独立坐标系成果外，还另外出一套1954年北京坐标系的成果，这样便于设计单位利用其他已有相关资料（如海流、岩层土质等水文或地质资料）进行建模、设计时的衔接。

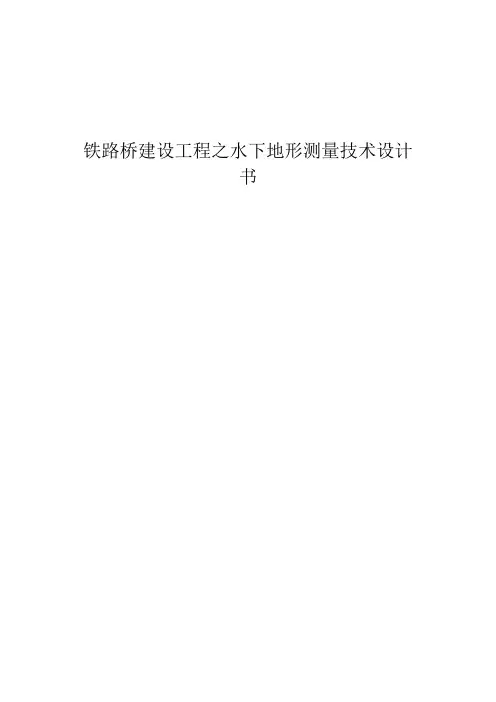

铁路桥建设工程之水下地形测量技术设计书目录1、测区概况及已有资料分析 (1)1.1测区行政隶属及地理位置 (1)1.2测区概况 (1)1.3测区已有资料分析 (2)2、成果主要技术指标和规格 (3)2.1数学基础 (3)2.2主要技术依据 (3)3、设计及实施方案 (4)3.1平面和高层控制 (4)3.2水下地形图的测量 (6)4、陆地及浅滩测量 (7)5、内业数据处理 (8)6、质量控制 (9)7、提交的资料 (9)1、测区概况及已有资料分析1.1测区行政隶属及地理位置测区隶属于四川省绵阳市涪城区。

其具体位置为东经“104°42′36.56″—104°43′21.04″”，北纬“31°31′3.00″—31°32′23.22″”。

1.2测区概况测区范围：本次测量的水下地形图的范围是从成绵乐铁路桥至西南科技大学。

测区地形：绵阳属于山地、丘陵地带，地势起伏比较不大。

我们整个测区的地形为河流，水位较低，水流量小，中间有些滩涂。

测区包含一座桥和红岩水电站，增加了了测量的难度。

测区交通：测区交通如图所示比较便捷，青龙大道、中绵路在测区的两侧。

测区气候;绵阳市地处中国东部季风区的四川盆地亚热带湿润季风气候区。

冬半年受偏北气流控制，气候干冷少雨；夏半年受偏南气流控制，气候炎热、多雨、潮湿。

由于市境内地势北高南低，高差悬殊大，地貌由山地向丘陵过渡，形成了较为独特的气候特点。

绵阳市降水量比较充沛，全市年均降水量825．8～1417毫米。

其分布特点是：南北少，中部多；东边少而西边多。

绵阳市降水量比较充沛，全市年均降水量825．8～1417毫米。

其分布特点是：南北少，中部多；东边少而西边多。

1.3测区已有资料分析图1-11.测区已有大比例次地形图1-1。

2.收集到测区已有的少量平面和高层控制点，进行检核，符合要求。

2、成果主要技术指标和规格2.1数学基础平面基准：绵阳城建坐标系高程基准：吴淞口高程系统其中四川绵阳城建坐标系统为绵阳市测绘大比例尺地形图（1：500、1：1000、1：2000）法定的地方坐标系，为了资料的统一，故采用此坐标系统；考虑到本项目还进行1：5000水下地形图的测绘，故对于总图（比例尺为1：5000，范围为全测区），除绵阳独立坐标系成果外，还另外出一套1954年北京坐标系的成果，这样便于设计单位利用其他已有相关资料（如海流、岩层土质等水文或地质资料）进行建模、设计时的衔接。

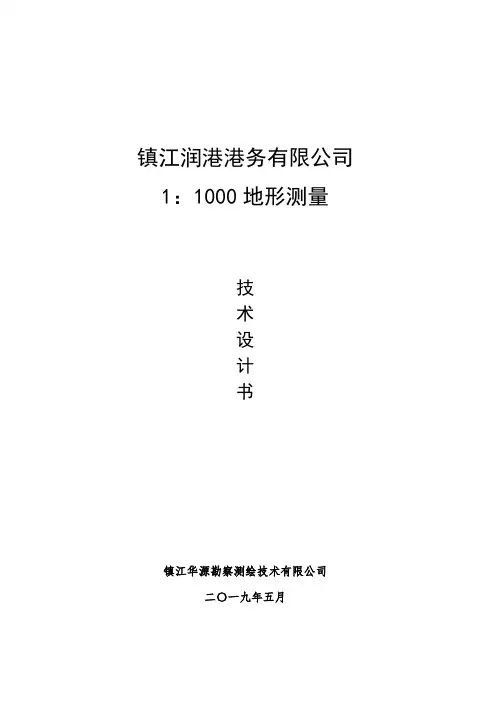

镇江润港港务有限公司1：1000地形测量技术设计书镇江华源勘察测绘技术有限公司二〇一九年五月镇江润港港务有限公司1：1000地形测量承担单位（盖章）：项目负责人：审核意见：主要设计人：审核人：年月日年月日目录一、概述 (1)1.1任务来源及目的..................................................................................错误!未定义书签。

1.2工作内容1.3 测区已有成果资料的分析与利用 (1)1.4 作业依据 (1)1.5坐标和高程系统 (1)1.6 拟投入设备及人员： (1)1.7 质量目标 (2)二、地形测绘 (3)2.1基本要求 (3)2.2 图根控制测量 (3)2.3地形图测绘 (4)三、生产安全管理 (8)四、成果检查验收及资料提交 (9)4.1 成果检查与验收 (9)4.2 资料提交 (9)一、概述1.1任务来源及目的因镇江润港港务有限公司项目建设需要，需了解场区地形资料，镇江华源勘察测绘技术有限公司承接本项目1.2工作内容1:1000地形图测量。

范围约126亩，纵向330m，横向260m。

1.3 测区已有成果资料的分析与利用有甲方提供的出让地块红线图，可用于图根选点和安排生产，按照其提供坐标准确标绘在本次所测绘地形图上。

1.4作业依据（1）GB/T18314-2009《全球定位系统（GPS）测量规范》（2）GB/2009-2010《全球定位系统实时动态测量（RTK)技术规范》（3）GB50026-2007《工程测量规范》；（4）GB 12898-2009《国家三、四等水准测量规范》；（5）GB/T 18316-2008《数字测绘成果质量检查与验收》；（6）CH/T 1004-2005《测绘技术设计规定》；（7）CH/J 1001-2005《测绘技术总结编写规定》；（8）GB/T 20257.1-2007 《国家基本比例尺地形图图式第1部分：1:500、1:1000、1:2000地形图图式》；1.5坐标和高程系统1.5.1坐标系统平面控制：采用2000国家大地坐标系，高斯正形投影，3°分带，中央子午线120°E。

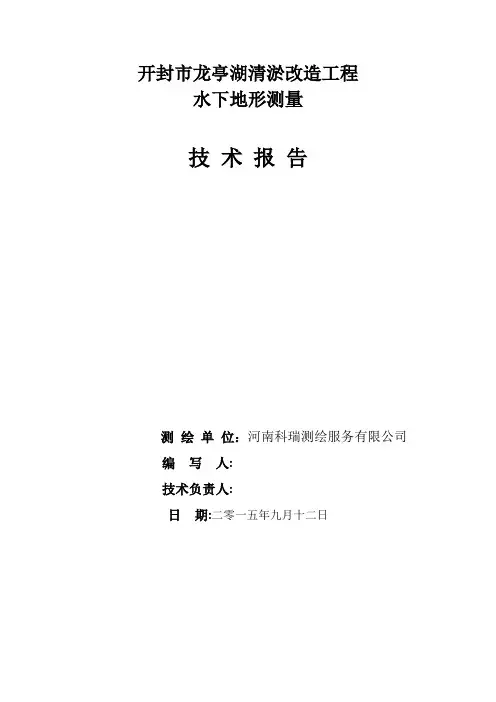

开封市龙亭湖清淤改造工程水下地形测量技术报告测绘单位：河南科瑞测绘服务有限公司编写人:技术负责人:日期:二零一五年九月十二日目录1、测区概况及任务情况 (2)2、资源配置 (2)3、平高系统 (2)4、作业依据 (3)5、野外测设方案 (3)6、内业整理 (4)7、质量控制 (4)8、提交的资料 (5)9、预算工程总价及预计工期 (6)10、公司业绩 (6)开封市龙亭湖清淤改造工程水下地形测量技术报告1、测区概况及任务情况龙亭湖地处河南省开封市龙亭区龙亭公园旅游区内,是开封市的重要旅游景点之一，交通便利，湖内可通航旅游船只。

本次测量龙亭湖1:500水下地形图的主要目的是为了计算湖底清淤的工程量，为后期清淤施工提供计算依据。

龙亭湖又分东西两湖，本次需要测量西湖的水下面积约0。

29平方公里，东湖的水下面积约0.12平方公里。

2、资源配置本项目测绘共投入人员7人，其中工程师2人,助工3人，技师1人，技术员1人.本次共投入3台Trimble R8 双频GPS接收机（1+2型）;南方SDH28测深仪1台,测量船1艘，DS03型水准仪1部，IBM笔记本电脑1部;联想台式电脑2台,对讲机3部；佳能打印机1台。

3、平高系统平面采用开封独立坐标系，高程系统1985国家高程基准.各项转换参数根据已知点数据情况确定。

4、作业依据（1）《水利水电工程测量规范》(规划设计阶段) SL 197—2013;(2)《水利水电工程施工测量规范》DL/T 5173—2003；（3）《全球定位系统（GPS)测量规范》GB/T18314-2009;（4)《国家三、四等水准测量规范》 GB/T 12898-2009；5、野外测设方案本次测量所采用的仪器都经过法定计量部门的检定并出具有仪器检定证书。

控制点平面测设采用静态GPS测量,控制点高程采用水准测量,精度满足相应等级要求。

水下地形测量基本上在无雨、风的天气进行,采用断面法施测，先在测深仪导航软件下,预先按技术要求做好断面设计线，设计线根据湖面情况布置成与水流方向大致成垂直的方向,断面间距为20m左右，测点间距10～20m。
