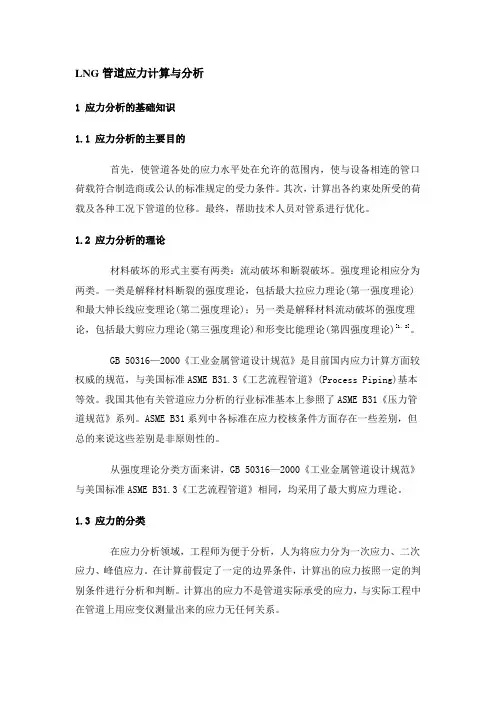

LNG管道应力计算与分析1 应力分析的基础知识1.1 应力分析的主要目的首先，使管道各处的应力水平处在允许的范围内，使与设备相连的管口荷载符合制造商或公认的标准规定的受力条件。

其次，计算出各约束处所受的荷载及各种工况下管道的位移。

最终，帮助技术人员对管系进行优化。

1.2 应力分析的理论材料破坏的形式主要有两类：流动破坏和断裂破坏。

强度理论相应分为两类。

一类是解释材料断裂的强度理论，包括最大拉应力理论(第一强度理论)和最大伸长线应变理论(第二强度理论)；另一类是解释材料流动破坏的强度理论，包括最大剪应力理论(第三强度理论)和形变比能理论(第四强度理论)[1、2]。

GB 50316—2000《工业金属管道设计规范》是目前国内应力计算方面较权威的规范，与美国标准ASME B31.3《工艺流程管道》(Process Piping)基本等效。

我国其他有关管道应力分析的行业标准基本上参照了ASME B31《压力管道规范》系列。

ASME B31系列中各标准在应力校核条件方面存在一些差别，但总的来说这些差别是非原则性的。

从强度理论分类方面来讲，GB 50316—2000《工业金属管道设计规范》与美国标准ASME B31.3《工艺流程管道》相同，均采用了最大剪应力理论。

1.3 应力的分类在应力分析领域，工程师为便于分析，人为将应力分为一次应力、二次应力、峰值应力。

在计算前假定了一定的边界条件，计算出的应力按照一定的判别条件进行分析和判断。

计算出的应力不是管道实际承受的应力，与实际工程中在管道上用应变仪测量出来的应力无任何关系。

1.3.1 一次应力一次应力是由机械外荷载引起的正应力和剪应力，它必须满足外部和内部的力和力矩的平衡法则。

其特征是：一次应力是非自限性，它始终随所加荷载的增加而增加，超过材料的屈服极限或持久强度时，将使管道发生塑性破坏或总体变形，因此在管系的应力分析中，首先应使一次应力满足许用应力值。

1.3.2 二次应力二次应力是由于变形受到约束所产生的正应力或剪应力，它本身不直接与外力平衡。

管道应力分析和计算
目次
1 概述
1.1 管道应力计算的主要工作
1.2 管道应力计算常用的规范、标准1.3 管道应力分析方法
1.4 管道荷载
1.5 变形与应力
1.6 强度指标与塑性指标
1.7 强度理论
1.8 蠕变与应力松弛
1.9 应力分类
1.10 应力分析
2 管道的柔性分析与计算
2.1 管道的柔性
2.2 管道的热膨胀补偿
2.3 管道柔性分析与计算的主要工作2.4 管道柔性分析与计算的基本假定2.5 补偿值的计算
2.6 冷紧
2.7 柔性系数与应力增加系数
2.8 作用力和力矩计算的基本方法2.9 管道对设备的推力和力矩的计算
3 管道的应力验算
3.1 管道的设计参数
3.2 钢材的许用应力
3.3 管道在内压下的应力验算
3.4 管道在持续荷载下的应力验算
3.5 管道在有偶然荷载作用时的应力验算3.6 管系热胀应力范围的验算
3.7 力矩和截面抗弯矩的计算
3.8 应力增加系数
3.9 应力分析和计算软件。

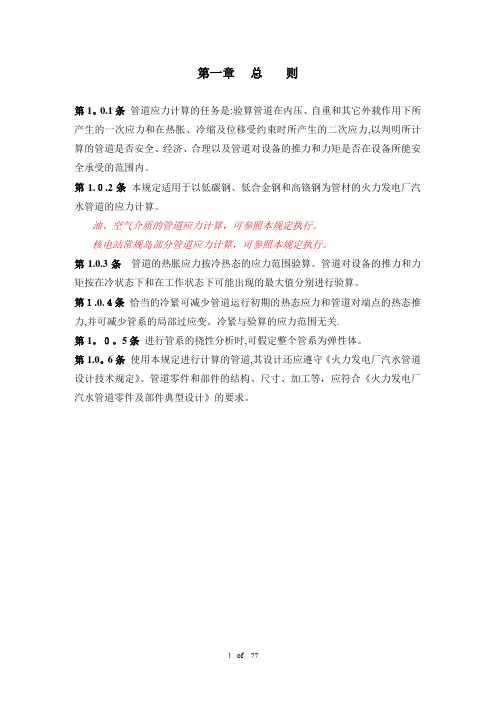

第一章总则第1。
