UT511绝缘电阻测试仪 使用说明书

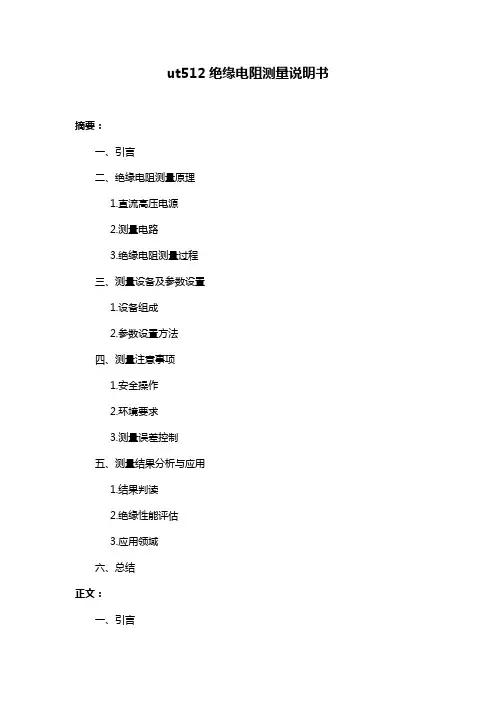

ut512绝缘电阻测量说明书摘要：一、引言二、绝缘电阻测量原理1.直流高压电源2.测量电路3.绝缘电阻测量过程三、测量设备及参数设置1.设备组成2.参数设置方法四、测量注意事项1.安全操作2.环境要求3.测量误差控制五、测量结果分析与应用1.结果判读2.绝缘性能评估3.应用领域六、总结正文：一、引言绝缘电阻测量是电气设备维护和检测的重要手段，能够反映设备绝缘性能的好坏。

本文将详细介绍UT512绝缘电阻测量仪的使用方法、测量原理及注意事项，帮助用户更好地掌握这一关键技术。

二、绝缘电阻测量原理1.直流高压电源：绝缘电阻测量仪采用直流高压电源为测量提供稳定的电压输出。

2.测量电路：测量电路包括高压输出电路、测量放大器、滤波器等部分，共同完成对绝缘电阻的测量。

3.绝缘电阻测量过程：通过调节高压电源输出电压，使得被测绝缘物产生一定的电流，然后根据欧姆定律计算出绝缘电阻。

三、测量设备及参数设置1.设备组成：UT512绝缘电阻测量仪主要由直流高压电源、测量主机、测试线和配件等组成。

2.参数设置方法：在使用前，用户需要根据被测设备的绝缘电阻范围设置合适的高压输出电压和测量时间。

具体操作方法可参考设备说明书进行。

四、测量注意事项1.安全操作：在使用绝缘电阻测量仪时，务必确保操作人员的安全，佩戴绝缘手套、绝缘鞋等防护用品。

2.环境要求：测量环境应保持干燥、通风，避免潮湿环境对测量结果产生影响。

3.测量误差控制：为减小测量误差，应定期校准设备，确保测量结果的准确性。

五、测量结果分析与应用1.结果判读：根据测量仪显示的绝缘电阻值，与设备绝缘电阻标准值进行对比，判断设备绝缘性能是否合格。

2.绝缘性能评估：结合多次测量结果，评估设备的绝缘性能发展趋势，为设备维护提供依据。

3.应用领域：UT512绝缘电阻测量仪广泛应用于电力、电信、石油化工等行业，为各类电气设备的检测提供便利。

六、总结本文从绝缘电阻测量原理、设备及参数设置、注意事项、结果分析与应用等方面，全面介绍了UT512绝缘电阻测量仪的使用方法和注意事项。

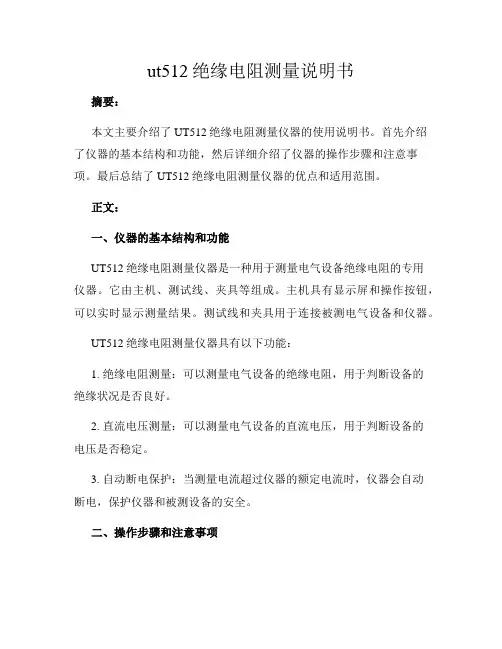

ut512绝缘电阻测量说明书摘要：本文主要介绍了UT512绝缘电阻测量仪器的使用说明书。

首先介绍了仪器的基本结构和功能，然后详细介绍了仪器的操作步骤和注意事项。

最后总结了UT512绝缘电阻测量仪器的优点和适用范围。

正文：一、仪器的基本结构和功能UT512绝缘电阻测量仪器是一种用于测量电气设备绝缘电阻的专用仪器。

它由主机、测试线、夹具等组成。

主机具有显示屏和操作按钮，可以实时显示测量结果。

测试线和夹具用于连接被测电气设备和仪器。

UT512绝缘电阻测量仪器具有以下功能：1. 绝缘电阻测量：可以测量电气设备的绝缘电阻，用于判断设备的绝缘状况是否良好。

2. 直流电压测量：可以测量电气设备的直流电压，用于判断设备的电压是否稳定。

3. 自动断电保护：当测量电流超过仪器的额定电流时，仪器会自动断电，保护仪器和被测设备的安全。

二、操作步骤和注意事项1. 连接测试线和夹具：将测试线的插头插入仪器的测试线插孔，然后将夹具的夹头连接到被测电气设备的绝缘电阻测试点上。

2. 打开仪器：按下仪器的开关按钮，仪器开始工作，显示屏上会显示当前的测量结果。

3. 进行测量：根据需要选择测量范围，然后按下测量按钮，仪器会自动进行测量，并在显示屏上显示测量结果。

4. 注意事项：a. 在进行测量之前，需要确保被测电气设备已经断电，并且没有残余电荷。

b. 在进行测量时，需要保持仪器和被测设备之间的连接良好，避免接触不良导致测量结果不准确。

c. 在测量过程中，需要注意仪器的工作状态，及时处理异常情况，避免对仪器和被测设备造成损坏。

三、UT512绝缘电阻测量仪器的优点和适用范围UT512绝缘电阻测量仪器具有以下优点：1. 测量精度高：仪器采用先进的测量技术，能够提供准确的测量结果。

2. 操作简便：仪器的操作界面清晰简洁，操作按钮布局合理，方便用户进行操作。

3. 安全可靠：仪器具有自动断电保护功能，能够保护仪器和被测设备的安全。

UT512绝缘电阻测量仪器适用于各种电气设备的绝缘电阻测量，包括电力系统、通信系统、工业自动化设备等。

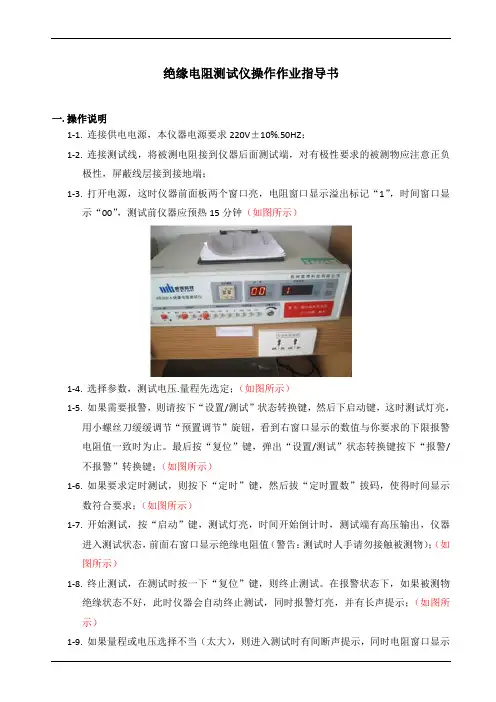

绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源，本仪器电源要求220V±10%.50HZ；1-2.连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；1-3.打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）1-4.选择参数，测试电压.量程先选定；（如图所示）1-5.如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。

最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）1-6.如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）1-7.开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）1-8.终止测试，在测试时按一下“复位”键，则终止测试。

在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）1-9.如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示数值也不能用。

如果量程选的太小，则电阻窗口显示溢出标记“1”；二.安全警告事项2-1.未经培训合格人员，不能随意调节该仪器参数；2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；2-5.采用标准的电源插座（采用单相250V/10A三级标准电源插座，其接地极必须与地线相连接！）；2-6.供电电源（打开是源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220±10%.50HZ）2-7.保险丝（为了避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载，勿用不符合要求的保险丝或短接保险丝管座！）2-8.，由于测试电路输出电压有上百伏或上午伏，因此测试操作要非常小心，一旦开始测试，人手绝对不能接触测试回路，也不要短路，绝对禁止在带电的电路或设备上使用本仪器。

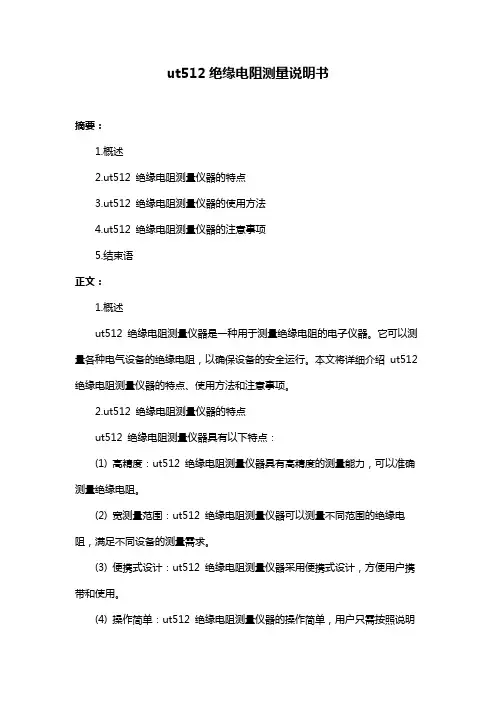

ut512绝缘电阻测量说明书摘要：1.概述2.ut512 绝缘电阻测量仪器的特点3.ut512 绝缘电阻测量仪器的使用方法4.ut512 绝缘电阻测量仪器的注意事项5.结束语正文：1.概述ut512 绝缘电阻测量仪器是一种用于测量绝缘电阻的电子仪器。

它可以测量各种电气设备的绝缘电阻，以确保设备的安全运行。

本文将详细介绍ut512 绝缘电阻测量仪器的特点、使用方法和注意事项。

2.ut512 绝缘电阻测量仪器的特点ut512 绝缘电阻测量仪器具有以下特点：(1) 高精度：ut512 绝缘电阻测量仪器具有高精度的测量能力，可以准确测量绝缘电阻。

(2) 宽测量范围：ut512 绝缘电阻测量仪器可以测量不同范围的绝缘电阻，满足不同设备的测量需求。

(3) 便携式设计：ut512 绝缘电阻测量仪器采用便携式设计，方便用户携带和使用。

(4) 操作简单：ut512 绝缘电阻测量仪器的操作简单，用户只需按照说明书的操作步骤进行即可。

3.ut512 绝缘电阻测量仪器的使用方法(1) 开机：将ut512 绝缘电阻测量仪器的电源开关打开，仪器开始工作。

(2) 连接测试线：将ut512 绝缘电阻测量仪器的测试线分别连接到待测设备的绝缘部分。

(3) 设置测试范围：根据待测设备的绝缘电阻范围，选择合适的测试范围。

(4) 开始测量：按下ut512 绝缘电阻测量仪器的测量按钮，仪器开始测量绝缘电阻。

(5) 读取测量结果：测量完成后，ut512 绝缘电阻测量仪器会显示测量结果，用户可以读取。

(6) 关闭仪器：测量完成后，关闭ut512 绝缘电阻测量仪器的电源开关，拔掉测试线，收拾仪器。

4.ut512 绝缘电阻测量仪器的注意事项(1) 在使用ut512 绝缘电阻测量仪器之前，请仔细阅读说明书，了解仪器的使用方法和注意事项。

(2) 在使用ut512 绝缘电阻测量仪器时，请确保仪器与待测设备正确连接。

(3) 在使用ut512 绝缘电阻测量仪器时，请勿让仪器与水接触，以免损坏仪器。

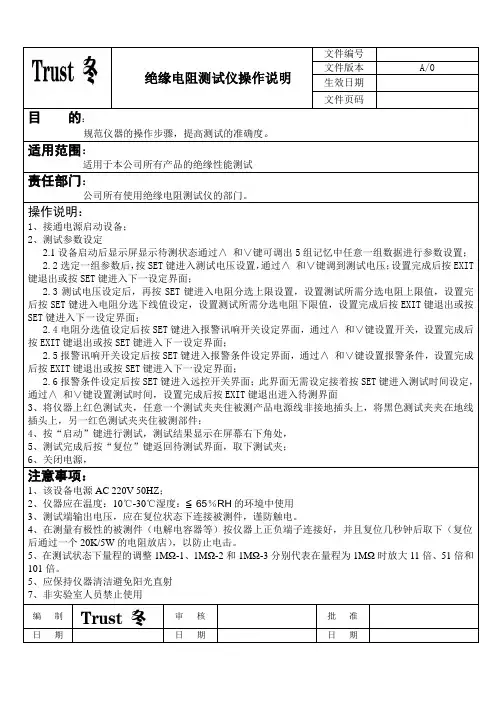

绝缘电阻测试仪操作说明文件编号文件版本A/0 生效日期文件页码目的：规范仪器的操作步骤，提高测试的准确度。

适用范围：适用于本公司所有产品的绝缘性能测试责任部门：公司所有使用绝缘电阻测试仪的部门。

操作说明：1、接通电源启动设备；2、测试参数设定2.1设备启动后显示屏显示待测状态通过∧和∨键可调出5组记忆中任意一组数据进行参数设置；2.2选定一组参数后，按SET键进入测试电压设置，通过∧和∨键调到测试电压；设置完成后按EXIT 键退出或按SET键进入下一设定界面；2.3测试电压设定后，再按SET键进入电阻分选上限设置，设置测试所需分选电阻上限值，设置完后按SET键进入电阻分选下线值设定，设置测试所需分选电阻下限值，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.4电阻分选值设定后按SET键进入报警讯响开关设定界面，通过∧和∨键设置开关，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.5报警讯响开关设定后按SET键进入报警条件设定界面，通过∧和∨键设置报警条件，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.6报警条件设定后按SET键进入远控开关界面；此界面无需设定接着按SET键进入测试时间设定，通过∧和∨键设置测试时间，设置完成后按EXIT键退出进入待测界面3、将仪器上红色测试夹，任意一个测试夹夹住被测产品电源线非接地插头上，将黑色测试夹夹在地线插头上，另一红色测试夹夹住被测部件；4、按“启动”键进行测试，测试结果显示在屏幕右下角处，5、测试完成后按“复位”键返回待测试界面，取下测试夹；6、关闭电源，注意事项：1、该设备电源AC 220V 50HZ；2、仪器应在温度：10℃-30℃湿度：≦65％RH的环境中使用3、测试端输出电压，应在复位状态下连接被测件，谨防触电。

4、在测量有极性的被测件（电解电容器等）按仪器上正负端子连接好，并且复位几秒钟后取下（复位后通过一个20K/5W的电阻放店），以防止电击。

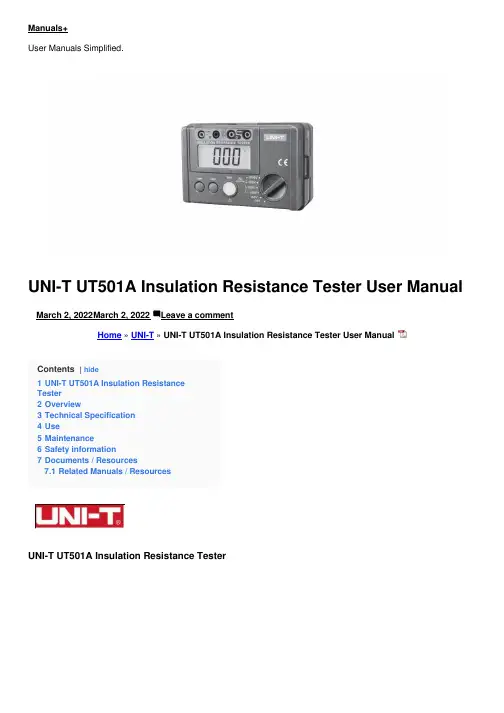

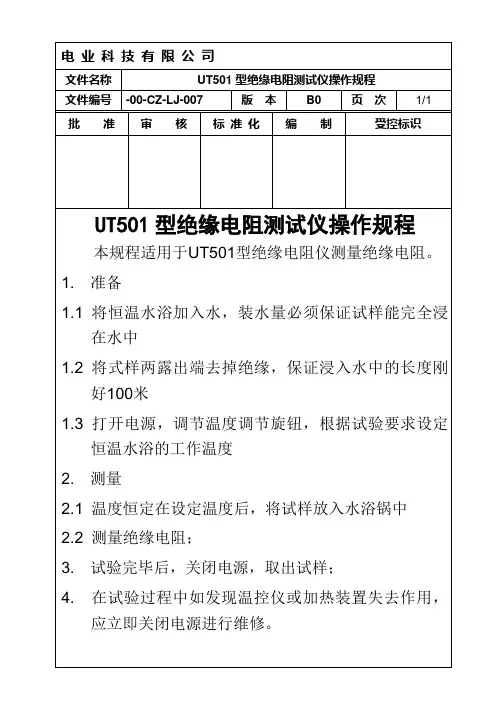

UNI-T UT501A Insulation Resistance Tester User Manual March 2, 2022March 2, 2022Leave a commentHome » UNI-T » UNI-T UT501A Insulation Resistance Tester User ManualContents[ hideUNI-T UT501A Insulation ResistanceTesterOverviewTechnical SpecificationOverviewVoltage Measurement1. EARTH : Insulation resistance input jack.1. Insert the red test lead into the V” input port and the black test lead into the G input port.turn the function knob to select one of the test voltages 100V/250VI 500V/1 000V.Please follow these steps to replace batteries:1. In order to avoid the risk of electric shock, firstly turn off the power source before replacing the battery (i.e. the2. Unscrew the screws on the cover of the battery compartment and remove the battery compartment. Replacesix batteries, mind the polarity when inserting.3. After the batteries are replaced, ensure to fasten the screws.CautionPlease do not mix old and new batteries up.In case the battery cover is opened, do not conduct any test.MaintenanceClean the case:1. Clean the surface with a damp soft cloth or sponge with clean water.2. To avoid any damage to the instrument, do not submerge it into water.3. When the instrument is wet, please dry it before storing or using.4. When there is need to calibrate or repair the instrument, please have it serviced by professional personnel ordesignated service center.Safety informationUT501A is designed and manufactured in compliance with: IEC61010-1 CATIII 600V. Double Insulation and Pollution Degree 2 standards. Operate as specified in the manual, othervvise the protection offered by the tester would be impaired.Compliance Standards: EN61010-1:2010 ; EN61010-2-030:2010; EN61 557-1 :2007; EN61557-2:2007; EN61326-1 :2013; EN61326-2-2:2013 Warning Please follow the safety instructions below in order to avoid hazard to the user, electric shock or damage to the unit.Do not measure any AC circuit with voltages above 750V.Do not measure in flammable places. Spark may cause explosion.In case that the surface of the instrument is wet or the operator’s hands are wet, please do not operate this instrument.Do not touch the electric conduction parts of test leads when testing.Do not open the battery cover when testing.When insulation resistance is measured, do not touch the electric wire under test.Stop using the instrument if it works abnormally. For example: the equipment is damaged or metal parts are exposed.Operator must be careful when voltage exceeds 33Vrms, 46.7Vacrms or 70V DC. These kind of voltage may cause electric shock.Do not replace the battery in wet conditions.Ensure that all test wires are connected to the test ports of tester securely.When opening the battery cover, make sure that the instrument is turned off.Please read carefully and understand the manual before using the instrument.Use the instrument as specified in the manual at any time and store the manual for further reference.When the instrument is testing, misoperation may lead to an accident and damage of equipment.Before testing insulation resistance, the circuit under test must be completely discharged and completelyisolated with other power circuits.In case that the test pen is damaged and needs to be replaced, use only the test leads with the same model or identical electrical specifications.When the battery indicator indicates that the power runs out, do not use the instrument. Remove the battery if the instrument is not in use for a long time.Do not store or use this instrument in heat, humid, flammable, explosive and strong electromagnetic fieldenvironments.Documents / Resources。

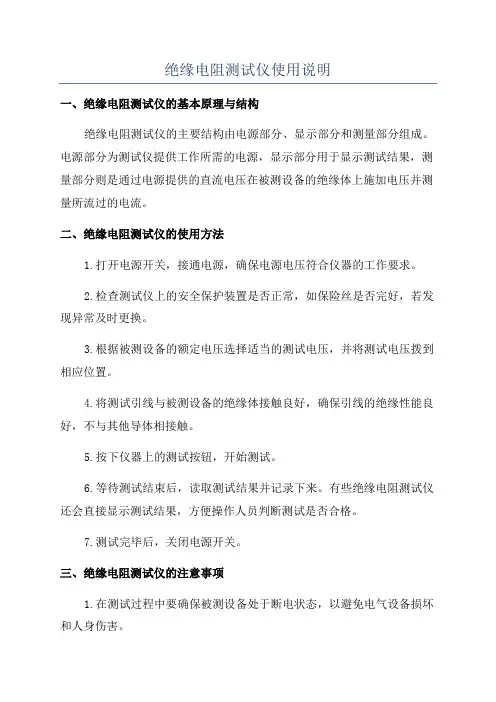

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

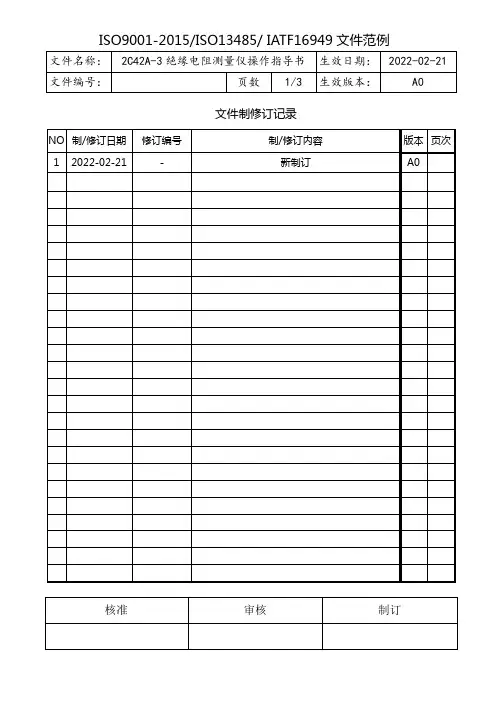

文件制修订记录1.0目的/Aim:1.1为绝缘电阻测量仪操作实验提供作业指导书,确保绝缘电阻测量仪对产品绝缘电阻阻的测量精度。

2.0参考文件/Reference Instruction:2.1绝缘电阻测量仪用户手册3.0设备/材料/ Equipment/Material:3.1 2C42A-3绝缘电阻测量仪(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1 接通仪器电源开关,延时5秒,仪器进入待机状态。

4.2 按动“测试条件”键,选择存贮四组预置参数；每一组可单独对应一套测试参数。

4.3 按动“预置”键,预置电压显示窗口数值闪动, 按“增”/“减”键修改输出电压为”1000”V。

4.4 按动“预置”键,预置电阻显示窗口数值闪动,按“增”/“减”键修改预置电阻为“100M”Ω。

4.5 按动“预置”键至测试时间显示窗口数值闪动,按“增”/“减”键预置测试时间为“2”S。

4.6 按动“预置”键至报警指示灯闪烁。

4.7 按动“预置”键至输出频率指示灯闪烁,用“增”/“减”键选择50Hz输出电压频率指示灯。

4.8 按动“预置”键,仪器返回到待机状态。

5.0安全/维护/Safety/Maintenance:5.1应使用仪器随机附带的专用测试线,以保证测量的准确性。

6.0操作程序/Operation Process:6.1 按说明书要求将测试线接至仪器的输出端子.再将测试线的另一端接到被测电器。

6.2 按“启动”键后,仪器开始测试,此时,输出指示灯亮,测试时间显示窗口开始倒计时,电阻测量值显示窗口显示被测电器的实测电阻值.当测试时间到0且实测电阻值大于100MΩ时,蜂鸣器会发出“嘟”的一短声提示音,表示测试合格,此时按“停止”键,仪器返回到待机状态。

6.3 若测试时电阻实测值小于100MΩ时,则蜂鸣器会发出“嘟－嘟－”间歇报警声,同时报警指示灯及电阻测量值显示窗口数值闪动,表示测试结果不合格,此时,按一次“停止”键可消除报警声,报警指示灯及电阻测量值显示窗口数值继续闪动,但不退出测试状态,再按一次“停止”键,输出指示灯灭,仪器返回到待机状态。

绝缘电阻测试仪作业指导书1.目的规范MEUT511绝缘电阻测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2.适用范围MEUT511绝缘电阻测试仪是一台智能微型仪器即绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等叁数测量，性能稳定，操作简便，适用于现场电力设备以及供电线的测量和检修的用户。

本设备遵循IEC61010安全标准进行设计和生产，符合并过电压标准（CATIII600V）和污染等级II的安全标准。

3.主要技术指标3.1. 一般规格3.2. 绝缘电阻测试注意：在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。

3.3. 电压测试4.操作规程4.1. 仪器操作面板4.1.1. 仪器主面板4.1.2. 仪器LCD面板4.1.3. 按键功能板ON/OFF按ON/OFF一秒开机，再按一次关机CLEAR短按打开或关闭背光源，长按擦除存储数据。

E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。

SA VE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，的表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。

LOAD（无高压输出时此功能有效）按一次，读第一组存储数据，再按退出LOAD操作。

▲当绝缘电阻测量无测试电压输出时，▲为测试电压上档选择键。

当LOAD 操作时，▲为上调下一组数据选择键。

▼当绝缘电阻测量无测试电压输出时，▼为测试电压下档选择键。

当LOAD 操作时，▼为下调下一组数据选择键。

（1）当定时测量绝缘电阻或测量极化指数时，用来递减设置时间。

（2）当比较功能测量绝缘电阻时，用来递减设置电阻比较值。

（3）当极化指数测量结果时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。

（1）当定时测量绝缘电阻或测量极化指数时，用来递增设置时间。

绝缘电阻测试仪的使用方法和步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言绝缘电阻测试仪是用于测试电气设备绝缘电阻的仪器，能够检测设备的绝缘状况，及时发现问题并采取措施。

绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，预热10分钟，即可正常测试。

2、选择好适当的测试电压（500V）。

3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。

4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。

5、重复上述步骤，进行下一次测量。

二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。

2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。

3、在测量100MΩ以上时，测量线最好用屏蔽。

接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。

4、尽量避免测量过小的电阻，或将两测试夹相短接。

接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。

2、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，各个窗口数码管亮。

3、电流调节旋钮逆时针旋至零位。

4、测试前，选择好量程。

5、两组测试线的夹子相互短路。

6、手动测试（1）、“定时”开关关闭。

（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。

（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。

（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。

将测试线夹在被测物的测试点上。

（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。

当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。

只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。

绝缘电阻测试仪作业指导书1.目的规范MEUT511绝缘电阻测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2.适用范围MEUT511绝缘电阻测试仪是一台智能微型仪器即绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等叁数测量，性能稳定，操作简便，适用于现场电力设备以及供电线的测量和检修的用户。

本设备遵循IEC61010安全标准进行设计和生产，符合并过电压标准（CATIII600V）和污染等级II的安全标准。

3.主要技术指标3.1. 一般规格3.2. 绝缘电阻测试注意：在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。

3.3. 电压测试4.操作规程4.1. 仪器操作面板4.1.1. 仪器主面板4.1.2. 仪器LCD面板4.1.3. 按键功能板ON/OFF按ON/OFF一秒开机，再按一次关机CLEAR短按打开或关闭背光源，长按擦除存储数据。

E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。

SA VE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，的表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。

LOAD（无高压输出时此功能有效）按一次，读第一组存储数据，再按退出LOAD操作。

▲当绝缘电阻测量无测试电压输出时，▲为测试电压上档选择键。

当LOAD 操作时，▲为上调下一组数据选择键。

▼当绝缘电阻测量无测试电压输出时，▼为测试电压下档选择键。

当LOAD 操作时，▼为下调下一组数据选择键。

（1）当定时测量绝缘电阻或测量极化指数时，用来递减设置时间。

（2）当比较功能测量绝缘电阻时，用来递减设置电阻比较值。

（3）当极化指数测量结果时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。

（1）当定时测量绝缘电阻或测量极化指数时，用来递增设置时间。

绝缘电阻测试仪操作使用说明书测试仪在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在使用测试仪前，首先要做好以下各种准备工作：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高电压的设备，必须消除这种可能性后才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查测试仪是否处于正常工作状态下，主要检查其"0"和"∞"两点位置。

即摇动手摇发电机手柄，使电机达到额定转速。

测试仪在短路时，指针应指在"0"位置；开路时，指针应指在"∞"位置。

（5）测试仪使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

做好上述准备工作后，就可以进行测量了。

在测量时，要注意测试仪的正确接线，否则将引起不必要的误差甚至错误。

测试仪的接线柱共三个；三个"L"即线端，一个"E"即地端，再一个"G"即屏蔽端（也叫保护环）。

一般被测绝缘电阻都接在"L"和"E"端之间，但当被测绝缘物表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与"G"端相联接。

这样漏电流就经屏蔽端"G"直接流回发电机的负瑞形成回路，而不再流过测试仪的测量机构（动圈）。

这样就从根本上消除了表面漏电流的影响。

值得注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽短钮"G"。

因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大。

为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表办一个金属屏蔽环，使之与测试仪"G"端相连。

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

UT512绝缘电阻测试仪使⽤说明书资料UT512绝缘电阻测试仪使⽤说明书危险：*切勿测量交/直流电压在600V以上的电路。

*请勿在易燃性场所测试，⽕花可能会引起爆炸。

*如果仪器表⾯潮湿或操作者⼿是湿的请勿操作本仪器。

*当测量时，不可接触测试笔导电部位。

*当测试线短路连接在仪器上时，不要按下TEST键。

*测量时请勿打开电池盖。

*执⾏绝缘测量时，不可触摸待测线路。

警告：*如果仪器出现异常请停⽌使⽤。

例如：仪器破损或裸露出⾦属部分。

*在电压超过33Vrms，46.7Vacrms或70Vdc的状态下⼯作时⼀定要⼩⼼谨慎。

此类电压可能引起电击。

*在做完⾼阻测量之后，待测电路中的电荷储存必须加以释放。

*仪器处于潮湿状态下请勿更换电池。

*确定所有测试导线与仪器的测试端⼝连接牢固。

*当打开电池盖时，确保仪器已关机。

注意：*在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

*如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电⽓规格的测试笔或电源适配器。

*电池指⽰器批⽰电能耗尽时，不要使⽤仪器。

若长时间不适⽤仪器，请将电池取出后存放。

*不要在⾼温、⾼湿、易燃、易爆和强电磁场环境中存放或使⽤本仪器。

*请使⽤湿布或清洁剂来清洁仪器外壳，请勿使⽤摩擦物或溶剂。

*仪器潮湿时，请先⼲燥后存储。

*在额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。

按键功能：*ON/OFF按ON/OFF⼀秒开机，再按⼀次关机*CLEAR/*短按打开或关闭背光源，长按擦除存储数据。

*E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。

*SA VE存储当前液晶数据，当存储数据个数显⽰为18时，液晶会显⽰FULL 符号，表⽰存储器满，须按CLEAR键擦除存储器内的数据才可以存储下⼀组数据。

*LOAD(⽆⾼压输出时此功能有效)按⼀次，读第⼀组存储数据，再按退出LOAD操作。

*“向上键”当绝缘电阻测量⽆测试电压输出时，“向上键”为测试电压上档选择键。
