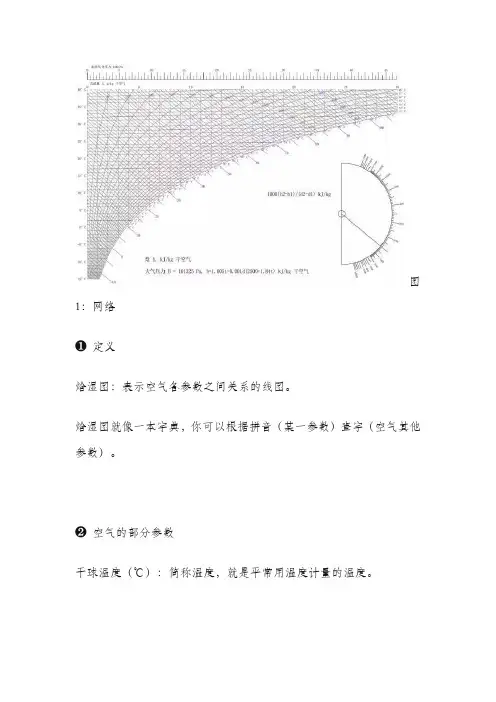

图1：网络❶定义焓湿图：表示空气各参数之间关系的线图。
焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。
❷空气的部分参数干球温度（℃）：简称温度，就是平常用温度计量的温度。
含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。
通常的空气中都有水蒸气，所以是湿的。
湿空气可以分为干空气和水蒸气。
相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。
一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。
焓（kj/kg）：一千克的物质含多少千焦能量。
可简单理解为广义的内能，就是空气含多少能量。
热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。
热量和含湿量两者的变化值的比值。
❸等值线图2：郑树等温线：线上的温度相同。
它的平行线也都是等温线。
同样的温度，空气的含湿量越大，相对湿度和焓值越大。
（非水平）等焓线：线上的焓值相同。
它的平行线也都是等焓线。
同样的焓值，空气温度上升，含湿量在下降。
等湿度线：线上的湿度相同。
它的平行线也都是等湿度线。
同样的含湿量，空气温度越低，焓值（能量）越低。
等相对湿度线：线上的相对湿度相同。
它的平行线也都是等相对湿度线。
同样的相对湿度，空气温度越高，焓值（能量）越高。
❹【小应用】露点温度：空气中的水蒸气变为露珠时候的温度。
图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。
图3：郑树这时如果温度下降到30℃，含湿量和气压不变。
A点就到了B点（虚拟点）的状态。
这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。
到这里你应该能够看懂焓湿图了，下面来再试牛刀。
❺【大应用】举例说明：冬夏空调使用和焓湿图对应变化。
图4：暖通妹A点：正常夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。
A →C （夏天家用空调降温线）含湿量变小：房间中人和物“吐”出的水蒸气＜空调外机排水焓值减少：房中人和物散发的热量＜空调的制冷量如果房间太大或开着窗，上面可能就是大于，房间就冷不起来。
如何看懂一张焓湿图1.首先要认识：什么是焓湿图在实际工作中，很少直接使用公式来计算空气状态参数，公式所代表的空气各个参数的内在关系，通常是以二维线算图(简称线算图)的形式来表示，将计算工作转化为查图工作，以方便工程应用。
线算图有多种形式，我国普遍采用的是以焓为纵坐标、含湿量为横坐标的焓湿图，也叫h-d图。
焓湿图最基本的应用是查找参数。
此外，焓湿图还可以用于判断空气的状态、表示空气的状态变化和处理过程等焓湿图看上去比较复杂，实际上只有5种线条①45°的等焓线②垂直的等含湿量线③近似水平的等温线④弧型的等相对湿度线⑤与等焓线几乎是平行的等湿球温度线(图1－1中未显示)图1-1 焓湿图简要说明图2.关于焓湿图要注意的几点饱和空气线即相对湿度为100%的等相对湿度线，见图1-2中最右下方的弧线。
1）这条弧线通常称为“饱和线”，其上每一点都是空气的饱和状态。
2）饱和空气的一个特点就是干球温度、湿球温度、露点温度完全相等。
3）大部分焓湿图中没有画出等湿球温度线。
4）因为等湿球温度线与等焓线基本平行，故工程上近似地用等焓线代替等湿球温度线，即过某一点的等湿球温度线就是过该点的等焓线。
5）焓湿图中也没有等露点温度线。
6）等含湿量线就是等露点温度线。
因为露点温度的定义已说明含湿量相同的状态点，露点温度均相同。
3.空气干球温度、湿球温度、露点温度、含湿量和相对湿度在焓湿图上的查找方法图1.2如图1.2，空气状态点为A，沿近似水平的等温线可直接在纵坐标上读出干球温度；沿垂直的等含湿量线可直接在横坐标上读出含湿量；沿弧型的等相对湿度线直接读出相对湿度；A点沿等含湿量线向下与饱和湿度线相交于B点，在B点沿等温线得到A点的露点温度；因为等焓线几乎与等湿球温度线平行的，所以在A点沿着45°的等焓线与饱和湿度线相交于C点，在C点沿等温线得到A点的湿球温度。
4. 焓湿图的应用对于空调专业人员来说，焓湿图是一个重要的工具，无论是工程设计、系统调试，还是运行管理，都需要用到焓湿图。
第三节湿空气的焓-湿图及应用一 h-d图的构成h-d图是以h为纵坐标，含湿量d为横坐标，在一定的大气压力P下绘制而成的，为使图面开阔，线条清晰起见，将两坐标轴间的夹角为135。
如图2-3所示。
不同大气压力下，有不同的h-d图，使用时应注意选用与当地大气压力相适应的h-d图。
图中除坐标轴外，还有温度t，相对湿度φ两组等值线、水蒸气分压力p q及表示空气状态变化过程的热湿比ε线。
图2-3 湿空气焓湿图二焓-湿图上的等参数线1.等含湿量线（d）它是一系列与纵坐标平行的直线，从纵轴为d=0的等含湿量线开始，d值自左向右逐渐增加。
2.等焓线()为了使图面清晰，等焓线为一系列与纵坐标成135。
夹角的平行线。
通过含量d=0及温度t=0℃交点的等焓线，比焓值h=0，向上等焓线为正值，向下等焓线为负值，自下而上比焓值逐渐增加。
3.等温线(t) 它是一系列自似平行而实际不平行的直线，t=0℃以上等温线为正值，以下的等温线为负值，且自下而上温度值逐渐增加。
4.等相对湿度线(φ) 它是一系列向上凸的曲线。
当d=0时φ=0%，即φ=0%的等相对湿度线与纵坐标轴重合。
自左至右，φ值随d 值增加而增加，φ=100%的等相对湿度线称为饱和曲线。
饱和曲线将h-d 图分为两部分：上部是未饱和空气，饱和曲线上各点是饱和空气，下部表示过饱和空气。
在过饱和区，水蒸气已凝结成雾状，故又称为“雾区”。
5.水蒸气分压力线(p q ) 根据d=622pqpb pq -的关系式，可以写出p q =d pbd +622。
当大气压力P b 为定值时， p q =ƒ(d)，即水蒸气分压力p q 仅取决于含湿量d 。
因此可在d 轴上方设一水平线，在d 值上标出对应的p q 值。
6.热湿比线（ε） 在空调过程中，被处理空气常常由一个状态变为另一个状态，为了表示变化过程进行的方向与特性，在图上还标有热湿比（ε）线。
所谓.热湿比是指空气在变化过程中，其热量变化量与湿量变化量的比值。
