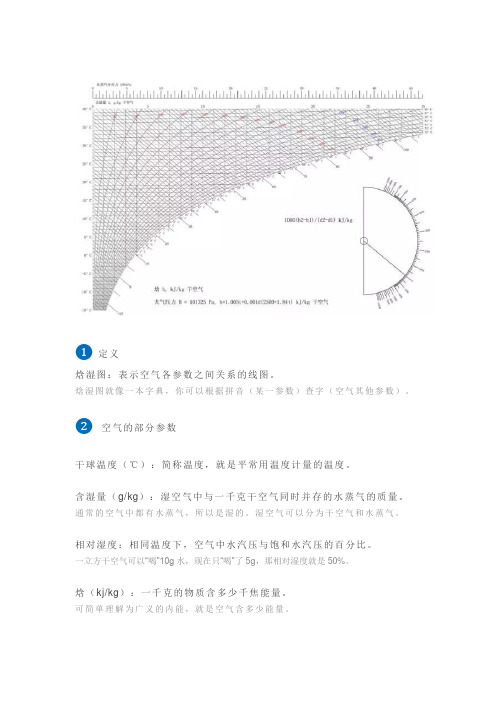

❶定义焓湿图：表示空气各参数之间关系的线图。
焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。
❷空气的部分参数干球温度（℃）：简称温度，就是平常用温度计量的温度。
含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。
通常的空气中都有水蒸气，所以是湿的。
湿空气可以分为干空气和水蒸气。
相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。
一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。
焓（kj/kg）：一千克的物质含多少千焦能量。
可简单理解为广义的内能，就是空气含多少能量。
热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。
热量和含湿量两者的变化值的比值。
❸等值线等温线：线上的温度相同。
它的平行线也都是等温线。
同样的温度，空气的含湿量越大，相对湿度和焓值越大。
（非水平）等焓线：线上的焓值相同。
它的平行线也都是等焓线。
同样的焓值，空气温度上升，含湿量在下降。
等湿度线：线上的湿度相同。
它的平行线也都是等湿度线。
同样的含湿量，空气温度越低，焓值（能量）越低。
等相对湿度线：线上的相对湿度相同。
它的平行线也都是等相对湿度线。
同样的相对湿度，空气温度越高，焓值（能量）越高。
❹【小应用】露点温度：空气中的水蒸气变为露珠时候的温度。
图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。
这时如果温度下降到30℃，含湿量和气压不变。
A点就到了B点（虚拟点）的状态。
这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。
到这里你应该能够看懂焓湿图了，下面来再试牛刀。
❺【大应用】举例说明：冬夏空调使用和焓湿图对应变化。
A点：正常夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。
A → C（夏天家用空调降温线）含湿量变小：房间中人和物“吐”出的水蒸气＜空调外机排水焓值减少：房中人和物散发的热量＜空调的制冷量如果房间太大或开着窗，上面可能就是大于，房间就冷不起来。
2023《空调技术第二版》湿空气性质与焓湿图CATALOGUE目录•湿空气基础知识•湿空气性质•焓湿图•湿空气的焓湿图计算•焓湿图的应用实例•其他应用和展望01湿空气基础知识湿空气的概念干空气指在一定压力下，温度为25℃的空气中，含水蒸气量为0的水空气。
湿空气指在一定压力下，温度为25℃的空气中，含水蒸气量大于0的水空气。
湿空气中的干空气部分称为干空气，它与普通干空气相同，是一种理想气体。
干空气水蒸气湿空气中水蒸气部分称为水蒸气，它是气体状态的水，是空调技术中最重要的组成部分。
湿空气的组成温度湿空气的温度是指湿空气的平均分子动能，也是湿空气中水蒸气与干空气的平均分子动能。
绝对湿度绝对湿度是指湿空气中水蒸气的质量。
在空调技术中，常以水蒸气密度来表示。
压力湿空气的压力是指湿空气分子对容器壁的压强。
在空调技术中，一般指湿空气的大气压力。
比焓比焓是指湿空气中的水蒸气和干空气的焓之和，它表示湿空气的热量含量。
相对湿度相对湿度是指湿空气中水蒸气分压力与相同温度、压力下的饱和水蒸气压力之比。
比湿比湿是指湿空气中水蒸气的质量与湿空气中干空气的质量之比。
湿空气的状态参数02湿空气性质湿空气的物理性质温度温度是湿空气的主要物理性质，与压力和湿度有关。
压力湿空气的压力是湿空气的一个重要物理性质，与温度和湿度有关。
湿度湿度是湿空气的另一个重要物理性质，表示空气中水蒸气含量的多少。
010203比热容湿空气的比热容表示单位质量空气吸收或释放热量的能力。
导热系数湿空气的导热系数表示空气在单位时间内通过单位面积的热流量。
显热容显热容表示在等温条件下，空气吸收或释放热量的能力。
湿空气的热物理性质湿空气在空调工程中的重要性空调设备的选择湿空气的性质对空调设备的选择和运行有着重要的影响。
舒适度和健康湿空气的性质对室内舒适度和人体健康有着重要的影响。
焓湿图的应用焓湿图是空调工程中常用的工具，用于表示湿空气的状态和性质。
03焓湿图焓湿图的定义和组成定义焓湿图是一种用于表示湿空气状态及其关系的图形，基于一定的气象条件和空气处理过程，通过焓湿图可以分析和计算湿空气的参数和状态变化。
看懂并简单应⽤空⽓焓湿图空⽓焓湿图表：焓湿图认识：空⽓焓湿图相关参数术语：1、温度：温度定义：温度表⽰物体冷热程度的物理量，微观上来讲是物体分⼦热运动的剧烈程度，常⽤单位。
⼲球温度：⽤普通温度计测得的湿空⽓的正常温度。
湿球温度：暴露于空⽓中⽽⼜不受太阳直接照射的湿球温度表上所读取的数值。
定压绝热条件下，空⽓与⽔直接接触达到稳定热平衡时的空⽓绝热饱和温度。
露点温度：是指空⽓中在⽔汽含量和⽓压都不变的条件下冷却到饱和时的温度，形象地说，就是空⽓中的⽔蒸⽓凝结为露珠时候的温度叫露点温度(⽓态液态)。
2、湿度：表⽰空⽓中⽔汽含量的物理量。
相对湿度RH：空⽓中⽔蒸汽分压⼒与同温度下饱和⽔蒸汽分压⼒之⽐。
绝对湿度：绝对湿度是单位体积的湿空⽓中含有的⽔蒸⽓的质量（kg/m3）。
含湿量d：它表⽰1千克⼲空⽓所容纳的⽔蒸⽓的质量，单位是g/kg。
⼲空⽓。
含湿量、绝对湿度、相对湿度区别：定义：含湿量，1kg⼲空⽓的湿空⽓所含有的⽔蒸⽓的质量。
绝对湿度，每⽴⽅⽶湿空⽓所含有的⽔蒸⽓质量。
相对湿度，⽔蒸⽓分压⼒与同饱和⽔蒸⽓分压⼒之⽐。
使⽤：含湿量，经常使⽤，⼤多⽤于计算加湿量，单位g/kg 。
绝对湿度，不经常使⽤，单位g/m3 。
相对湿度，经常使⽤，⼤多⽤于湿负荷计算，⽆单位。
3、焓（以i表⽰）：⼯质的热⼒状态参数之⼀，表⽰⼯质所含的全部热能，等于该⼯质的内能加上其体积与绝对压⼒的乘积。
焓的定义：1kg⼲空⽓的焓和所容纳的⽔蒸⽓的焓值的总和称为湿空⽓的焓。
4、标准⼤⽓压：在纬度45°的海平⾯上，当温度为0时，760毫⽶⾼⽔银柱产⽣的压强叫做标准⼤⽓压。
760毫⽶⾼⽔银柱产⽣的压强为：p⽔银=ρ⽔银gh =13.595×103千克／⽶3×9.80672⽜／千克×0.76⽶ =1.01325×105帕。
这就是1个标准⼤⽓压的值。
焓湿图如何使⽤：1、根据状态点温度、相对湿度查找该点其余状态参数：2、根据状态点温度、焓值查找该点其余状态参数：焓湿图的应⽤：1.确定空⽓状态及查找参数根据任意两个独⽴的空⽓状态参数，就可以在焓湿图上找到相应的状态点，并可判断出空⽓是处于什么状态，还可查找出其他的状态参数。
