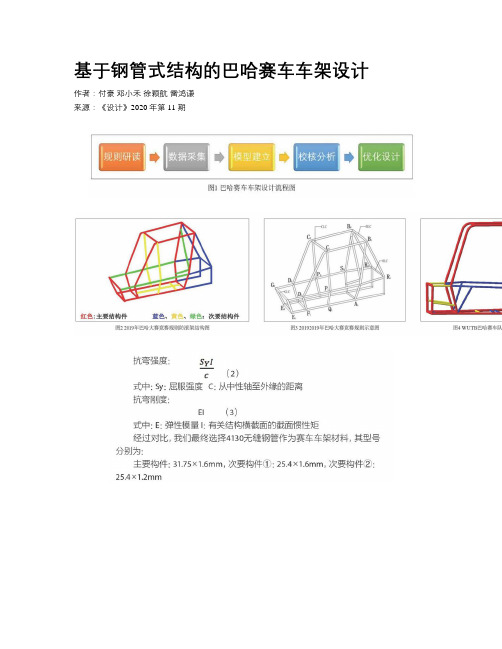

基于钢管式结构的巴哈赛车车架设计作者：付豪邓小禾徐颖航雷鸿谦来源：《设计》2020年第11期摘要：设计一款有足够的刚度和强度，同时满足结构简洁，性能可靠要求的巴哈赛车车架。
文章以武汉理工大学巴哈赛车队U26赛车车架为例，运用三维建模软件CATIA进行车架建模，通过ANSYS软件对车架进行校核。
得到性能优良的一款巴哈赛车车架。
该设计方法可以为其他相关赛车车架的设计提供参考。
关键词：巴哈赛车钢管式车架三维建模仿真分析轻量化中国分类号：TH692.9文献标识码：J文章编号：1003-0069（2020）06-0026-03Abstract： In order to design a sufficient stiffness and strength， while meeting therequirements of simple structure， reliable performance of baja racing frameTakingthe U26 racing frame of baja racing team of Wuhan University of Technology as anexample， the three-dimensional modeling software CATIA was used to model theframe， and then the ANSYS software was used to check and optimize the designTo get the requirements of a baja racing frame.lt provides reference for the design ofother relevant racing framesKeywords： Baja racing Steeltube frame 3d modeling The optimization designsimulated analysis 引言中国汽车工程学会巴哈大赛是由中国汽车工程学会举办，由高等院校职业院校汽车或相关专业在校学生组队后参加的越野汽车设计制造和检测的比赛。
钢管全地形车制作方法钢管全地形车是一种以钢管为主要材料制作的全地形交通工具，能够在各种复杂的地形环境下进行移动和穿越。
下面将详细介绍钢管全地形车的制作方法。
1. 设计规划首先需要进行钢管全地形车的设计规划。
确定车辆的尺寸、载重能力、乘坐人数等关键参数，根据设计要求绘制草图和设计图纸。
2. 材料准备制作钢管全地形车所需的主要材料是钢管和相关连接件。
钢管可以选择直径为2-3英寸、壁厚适中的圆钢管，连接件可以选择弯头、直接连接器、法兰连接器等。
3. 制作车架首先，根据设计图纸的要求，将钢管剪切和焊接成车辆的基本结构和车架。
车架的设计要尽可能坚固和稳定，确保能够承受车辆的载重和振动。
4. 制作悬挂系统悬挂系统是钢管全地形车的重要组成部分，它可以提供车辆在复杂地形下的平稳行驶和减震功能。
通过焊接和连接件，将减震器、弹簧和悬挂臂等悬挂系统组件安装到车架上，并根据需要进行调整和固定。
5. 安装动力装置钢管全地形车可以选择电动或燃油动力装置。
若选择电动动力装置，可以在车架上安装电动机、电池和控制器；若选择燃油动力装置，可以选择合适的发动机和燃料箱，并进行安装和连接。
6. 制作车轮和传动系统根据设计要求，制作车轮和传动系统。
车轮可以选择具有较宽胎面和良好耐磨性能的全地形轮胎。
传动系统可以选择链条、齿轮和驱动轴等组件，将动力传递到车轮。
7. 安装座椅和控制装置根据设计要求和乘坐人数，安装车辆的座椅和控制装置。
座椅可以选择舒适和防震性能较好的座椅，控制装置可以包括方向盘、油门和刹车等。
8. 进行测试和调整制作完成后，对钢管全地形车进行测试和调整。
检查车辆各部分的安装和连接是否牢固，检查动力装置和传动系统的运行状况，测试车辆在不同地形和道路条件下的行驶性能。
9. 进行必要的改进和创新在测试过程中，根据实际情况进行必要的改进和创新。
例如，对悬挂系统、传动系统和座椅进行调整和优化，以提高钢管全地形车的性能和舒适性。
总结：钢管全地形车的制作方法包括设计规划、材料准备、制作车架、制作悬挂系统、安装动力装置、制作车轮和传动系统、安装座椅和控制装置、进行测试和调整、进行必要的改进和创新等步骤。

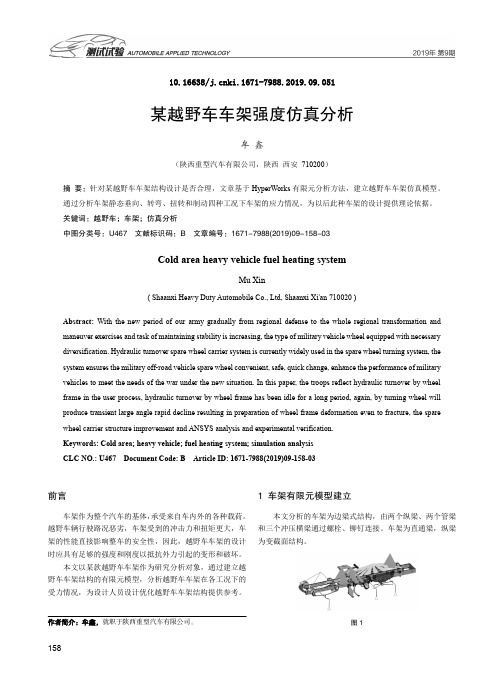

15810.16638/ki.1671-7988.2019.09.051某越野车车架强度仿真分析牟 鑫（陕西重型汽车有限公司，陕西 西安 710200）摘 要：针对某越野车车架结构设计是否合理，文章基于HyperWorks 有限元分析方法，建立越野车车架仿真模型。
通过分析车架静态垂向、转弯、扭转和制动四种工况下车架的应力情况，为以后此种车架的设计提供理论依据。
关键词：越野车；车架；仿真分析中图分类号：U467 文献标识码：B 文章编号：1671-7988(2019)09-158-03Cold area heavy vehicle fuel heating systemMu Xin( Shaanxi Heavy Duty Automobile Co., Ltd, Shaanxi Xi'an 710020 )Abstract: With the new period of our army gradually from regional defense to the whole regional transformation and maneuver exercises and task of maintaining stability is increasing, the type of military vehicle wheel equipped with necessary diversification. Hydraulic turnover spare wheel carrier system is currently widely used in the spare wheel turning system, the system ensures the military off-road vehicle spare wheel convenient, safe, quick change, enhance the performance of military vehicles to meet the needs of the war under the new situation. In this paper, the troops reflect hydraulic turnover by wheel frame in the user process, hydraulic turnover by wheel frame has been idle for a long period, again, by turning wheel will produce transient large angle rapid decline resulting in preparation of wheel frame deformation even to fracture, the spare wheel carrier structure improvement and ANSYS analysis and experimental verification. Keywords: Cold area; heavy vehicle; fuel heating system; simulation analysis CLC NO.: U467 Document Code: B Article ID: 1671-7988(2019)09-158-03前言车架作为整个汽车的基体，承受来自车内外的各种载荷。
科技与创新┃Science and Technology&Innovation ·84·2021年第02期文章编号：2095－6835（2021）02－0084－02巴哈赛车钢管式车架吊耳设计与分析艾天乐，苏炜（武汉理工大学国际教育学院，湖北武汉430000）摘要：巴哈赛车在设计过程中需要根据大赛的设计要求添加相应的边板，一般采用铝板或碳纤维板。
由于巴哈赛车是一体式钢管式车架，因此钢管式车架与铝板是通过吊耳与螺栓连接在一起的。
在设计的过程中，由于巴哈赛车的空间限制以及车架的结构设计限制，导致有一些地方的吊耳很难做到完美定位从而进行焊接固定。
因此此次设计的新型吊耳在原有的基础上进行了一些改变，从而使得整体的吊耳变得更轻，以满足轻量化的需求。
同时吊耳变得与钢管更加契合，使得定位变得简单且精确，为边板的安装提供了便利。
通过CATIA进行模型的建立并通过ANSYS-WORKBENCH进行受力分析，从而得出此次吊耳的设计与优化是合理且有效的。
关键词：巴哈赛车；钢管式车架；吊耳；CAITA中图分类号：U463.33文献标志码：A DOI：10.15913/ki.kjycx.2021.02.029巴哈赛车是一种全地形的越野式赛车，其车架采用一体式钢管构造。
为了保证在行驶的过程中对车手的保护，需要对车架结构之间的空缺处运用边板进行维护。
常常使用的材料为碳纤维板，碳纤维板与一体式钢管式车架的连接是需要运用螺栓与吊耳的配合进行机械固定的。
而在固定的过程中为了能够牢固、精确地将吊耳固定在车架上，需要耗费大量的时间进行定位以及修补，在这个过程中对整车车架会产生伤害。
为了优化此过程，通过对原有的吊耳进行优化，新型的吊耳不仅质量变小，同时与钢管可以紧密接触而无需肉眼定位。
1建立吊耳模型通过CATIA软件可以建立出吊耳的初步模型。
根据《2018中国汽车工程学会巴哈大赛竞赛规则》，在CAITA 软件中建立所需要的车架模型，主构的钢管外径为31.75mm，次构的钢管外径为12.7mm，因此此次设计的吊耳的弯曲半径也会根据主构与次构之间的不同而进行改进。
钢管式全地形四轮越野车车架设计与分析摘要：汽车车架是发动机、底盘、车身各总成安装的基础和关键承载部件，车架设计的好坏直接影响到汽车的安全性、舒适性和动力性，直接关系到整车性能。
本文通过三维软件设计对钢管式全地形苏伦越野车的车架进行了设计，通过理论分，对汽车车架的常用分析进行了校核，然后利用ANSYS Workbench对整个车架进行了静力学有限元分析，得到车架的最大变形与应力及其所在区域，可知该车架复合设计要求。
关键词：车架，全地形，越野车，设计，分析Design and analysis of steel tube type four wheeled off-road vehicleframeAbstract：The vehicle frame is the engine, chassis, body assembly base and key installation of bearing parts, the frame design will have a direct impact on vehicle safety, comfort and power, directly related to the vehicle performance. This paper through the three-dimensional software design of frame steel pipe type all terrain Suellen off-road vehicles are designed, through theoretical analysis, analysis of the commonly used automobile frame were checked, and then use ANSYS WorkBench for the whole frame of the static finite element analysis, the deformation of the frame with the stress and the region, the frame composite design requirements.Key words: Frame, All terrain, Off-road vehicle, Design, Analysis目录摘要 (I)Abstract (II)目录 (III)1 绪论 (1)1.1 引言 (1)1.2 国内外研究状况 (1)1.3 课题的研究意义 (3)2 车架的基本理论 (4)2.1车架的类型 (4)2.2 车架的发展 (6)2.3 各种车架的优缺点 (6)2.4 车架基础理论 (7)3 设计软件的介绍 (10)3.1 UG NX的技术 (10)3.2 UG NX的结构 (10)3.3 UG NX的功能模块 (10)3.4 UG NX三维造型设计步骤 (11)4 车架总成设计 (13)4.1 车架的结构设计 (13)4.2 车架的设计计算 (14)4.3 车架的受力分析与校核 (16)4.4 行车制动计算 (18)4.5 悬架的选择 (19)5 ANSYS分析 (20)5.1 ANSYS WorkBench分析软件 (20)5.1.1 有限元分析的基本思想 (20)5.1.2 ANSYS Workbench概述 (20)5.1.3 ANSYS Workbench提供的分析类型 (21)5.2 车架有限元分析模型建立及分析 (21)参考文献 (29)致谢 (31)1 绪论1.1 引言进入二十一世纪以来，随着科学技术的不断飞速发展，人们的生活水平也在不断的提高，因此人们对生产制造业的要求也变得越来越高，尤其是近些年来对汽车行业的需求，已呈现多元化，全地形车（ATV）作为一种全新型的车，由于其可应用与多种车辆，且又不收道路与法规的限制，所以其在欧洲与北美等地方十分流行，全地形车架作为整车的重要承载部件，是保证整车运行可靠性以及行驶寿命的重要条件，整车的操作性，行驶的安全性以及乘坐的舒适性，在各种工况下的运动都与之具有重要的关系，作为一种可以在全天候下使用的车辆，它的工作环境一般比较复杂，车架上承载各种车辆的主要及辅助系统设施，所以车架的基础刚度，强度会影响全地形车的性能。
