电极式锅炉水位自动控制器说明书UDK220

锅炉控制器说明书标准化工作室编码[XX968T-XX89628-XJ668-XT689N]锅炉电脑控制器使用说明书目录及注意事项一、概述二、安装接线三、显示四、基本操作五、参数设定六、运行与控制七、报警和连锁保护八、异常处理及故障排除附表、附图使用条件◇环境温度：0 ～ 45 ℃◇大气压力：86 ～ 106 Kpa◇相对湿度：< 90 %（无结露）◇额定电源电压：220V AC，频率：50Hz◇电源电压范围：额定值的90% ～ 110%◇强电线路和连接传感器等的弱电线路必须分别穿管走线，否则控制器可能无法正常工作◇温度传感器原配接线需延长时，应使用屏蔽线一、概述锅炉电脑控制器是我公司吸收国外先进技术，结合国内锅炉控制的实际需要和具体应用，采用现代电脑控制技术，而推出的新一代燃油燃气锅炉电脑控制器。

适用于燃油燃气蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制，具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。

本机适用于小型燃油燃气蒸汽锅炉的控制。

具有锅炉水位智能控制、蒸汽压力控制、极限低水位报警和联锁保护、高水位报警提示、蒸汽压力超高报警和联锁保护等自动控制功能。

二、安装接线安装方法①将安装支架固定于机箱底板两侧。

②机箱底板连同支架一起装于用户指定位置。

③将需接入控制器的线按强电线路(燃烧器启停控制、燃烧器故障报警、水泵电源等)、弱电线路(水位电极、压力控制器等)分开穿在2根金属软管中，金属软管旋入机箱下部的尼龙接头中固定。

④按“用户参考接线图”将线分别接入控制器端子。

输入信号接线输入信号的接线请使用的铜质多股软导线，应尽可能使用屏蔽电缆。

屏蔽电缆的屏蔽层(铜网)应接在指定的接线端子上。

压力传感器压力传感器使用压力控制器(压力开关)。

请将压力控制器的常闭触点(压力低于低整定值时该触点闭合；压力高于高整定值时该触点断开)接入控制器。

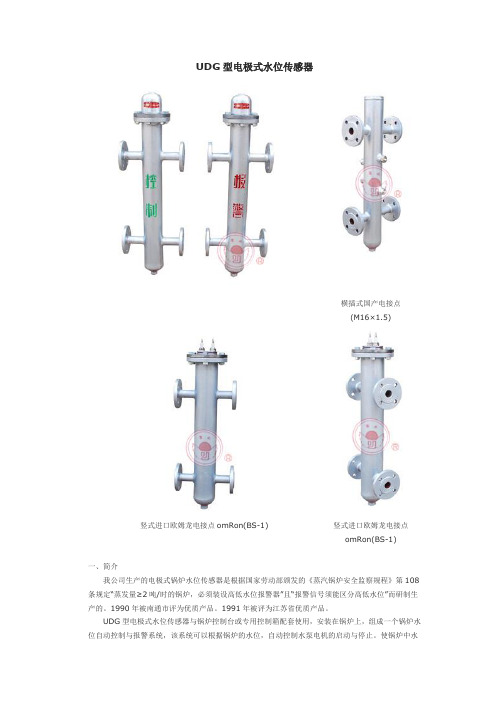

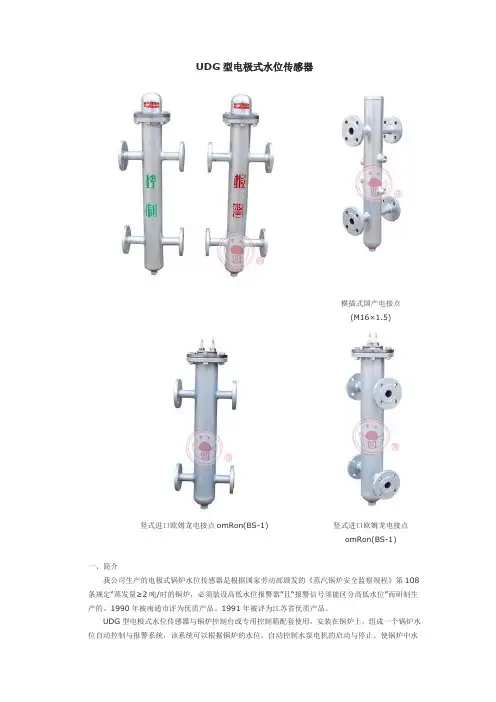

UDG 型电极式水位传感器横插式国产电接点(M16×1.5)竖式进口欧姆龙电接点omRon(BS-1)竖式进口欧姆龙电接点omRon(BS-1)一、简介我公司生产的电极式锅炉水位传感器是根据国家劳动部颁发的《蒸汽锅炉安全监察规程》第108条规定“蒸发量≥2吨/时的锅炉，必须装设高低水位报警器”且“报警信号须能区分高低水位”而研制生产的。

1990年被南通市评为优质产品。

1991年被评为江苏省优质产品。

UDG 型电极式水位传感器与锅炉控制台或专用控制箱配套使用，安装在锅炉上，组成一个锅炉水位自动控制与报警系统，该系统可以根据锅炉的水位，自动控制水泵电机的启动与停止。

使锅炉中水位始终保持在正常水位范围内，当中某种因素影响下，使锅炉出现缺水或满水事故苗子时，该系统将会及时鸣响警铃，点亮警灯，引起操作人员警惕，及时排除故障。

该系统是保证安全生产，减轻司炉工人劳动强度，节省能源的理想装置。

我公司生产的UDG型锅炉水位传感器，在设计、选材、制造时特别注意到能持续使用和安全可靠。

传感器的电极棒采用高级不锈钢；绝缘材料采用耐高温的高级绝缘材料；筒体采用无缝钢管。

出厂前都经严格的耐压检验，并经南通市劳动局鉴定。

质量可靠、性能稳定、反应敏感、使用维护方便，外形美观大方，安全符合产品标准和技术要求，经过长期的实际使用，得到用户的普遍好评。

本装置还适用于其它设施中的水位控制，如水箱、水塔等和其它有导电性能的液位控制。

并接受用户在特殊要求下的液位控制。

也可为用户设计、制造各种特殊要求的型号和规格。

我公司还备有KZB-3型控制箱供用户配套使用。

产品实行三包，希望用户提出宝贵意见，以便我们在产品质量上不断提高。

二、主要技术参数1、公称压力：PN0.6、1.6、2.5、4MPa2、公称通径：DN：25mm3、适用温度：≤250℃4、规格：L250、300、330、350、400、4405、法兰标准：JB75-59～JB82-59注:中水位线为“0”，“0”线上为“+”、“0”线下为“—”。

目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性142一、概述UDZ—（SX）—02S型，UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿）与汽（红），明显指示水位在容器中的位置，（01S型为中低压液位计，02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。

双色电接点液位计突出的优点，能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确地显示水位。

由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。

电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修，校验大为简化，电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度。

制造许可证号码：渝制号。

双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。

还可根据用户需要，加装4—20mA信号输出，供用户远传控制。

03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。

对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。

同时新的结构给安装和维修带来很大方便。

本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。

目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的。

一次测量筒共有几个接点、故二次仪表有几个显示点。

另外二次仪表还具有越限报警、满水、缺水保护等性能。

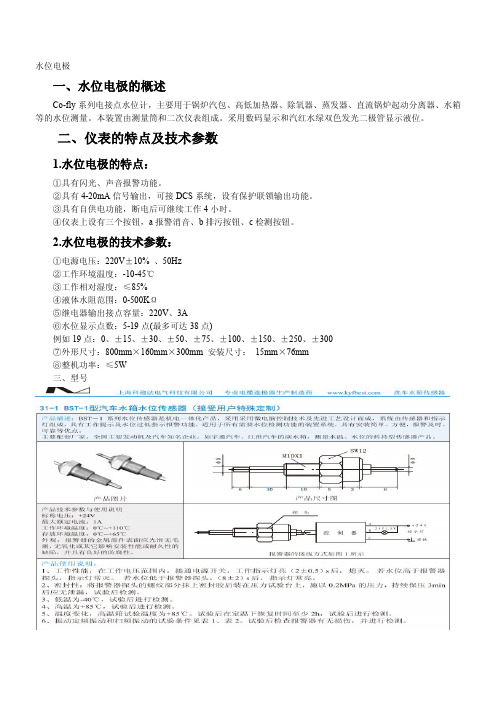

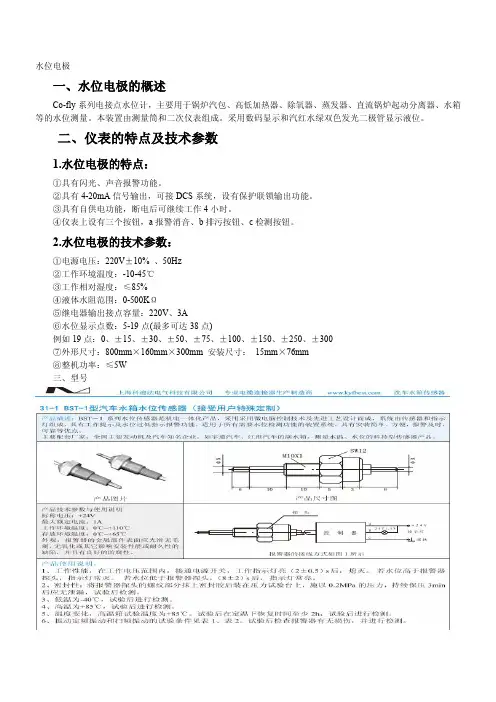

水位电极一、水位电极的概述Co-fly系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉起动分离器、水箱等的水位测量。

本装置由测量筒和二次仪表组成。

采用数码显示和汽红水绿双色发光二极管显示液位。

二、仪表的特点及技术参数1.水位电极的特点：①具有闪光、声音报警功能。

②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。

③具有自供电功能，断电后可继续工作4小时。

④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。

2.水位电极的技术参数：①电源电压：220V±10%、50Hz②工作环境温度：-10-45℃③工作相对湿度：≤85%④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A⑥水位显示点数：5-19点(最多可达38点)例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300⑦外形尺寸：800mm×160mm×300mm安装尺寸：15mm×76mm⑧整机功率：≤5W三、型号型号规格与测量筒安装形式Co-fly-DJM1615-115M16×1.5×115外螺纹，保温型Co-fly-DJM1615-97M16×1.5×97外螺纹，不保温型Co-fly-DJM1615-87M16×1.5×87外螺纹Co-fly-DJM1815-115M18×1.5×115外螺纹Co-fly-DJM1815-97M18×1.5×97外螺纹Co-fly-DJM1815-87M18×1.5×87外螺纹Co-fly-DJY2212-115Φ22×Φ12×115压入式/保温型Co-fly-DJY2212-97Φ22×Φ12×97Co-fly-DJY2212-87Φ22×Φ12×87不保温性Co-fly-DJY1712-115Φ17×Φ12×115压入式/保温型Co-fly-DJY1712-97Φ22×Φ12×97Co-fly-DJY1712-87Φ22×Φ12×87不保温四、水位电极的测量筒、电极及技术参数1.测量筒结构简图2.测量筒制造标准按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。

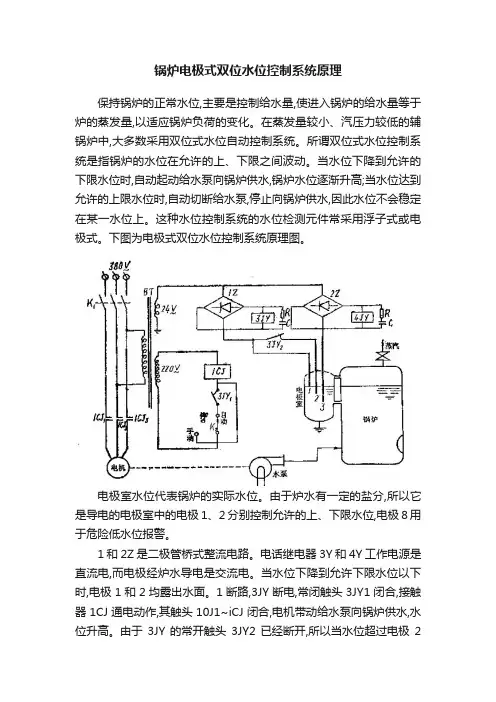

锅炉电极式双位水位控制系统原理保持锅炉的正常水位,主要是控制给水量,使进入锅炉的给水量等于炉的蒸发量,以适应锅炉负荷的变化。

在蒸发量较小、汽压力较低的辅锅炉中,大多数采用双位式水位自动控制系统。

所谓双位式水位控制系统是指锅炉的水位在允许的上、下限之间波动。

当水位下降到允许的下限水位时,自动起动给水泵向锅炉供水,锅炉水位逐渐升高;当水位达到允许的上限水位时,自动切断给水泵,停止向锅炉供水,因此水位不会稳定在某一水位上。

这种水位控制系统的水位检测元件常采用浮子式或电极式。

下图为电极式双位水位控制系统原理图。

电极室水位代表锅炉的实际水位。

由于炉水有一定的盐分,所以它是导电的电极室中的电极1、2分别控制允许的上、下限水位,电极8用于危险低水位报警。

1和2Z是二极管桥式整流电路。

电话继电器3Y和4Y工作电源是直流电,而电极经炉水导电是交流电。

当水位下降到允许下限水位以下时,电极1和2均露出水面。

1断路,3JY断电,常闭触头3JY1闭合,接触器1CJ通电动作,其触头10J1~iCJ闭合,电机带动给水泵向锅炉供水,水位升高。

由于3JY的常开触头3JY2已经断开,所以当水位超过电极2时,1仍断路,水泵继续向锅炉供水。

当水位升高到上限水位,即电极1底端以上时,3JY通电,其常闭触头3Y,断开,停止向锅炉供水。

由于常开触头3JY2已经闭合,所以水位下降到低于电极底端以下时,水泵不会向锅炉供水,显然调整电极1和2的位置可以改变允许的上、下限水位。

一般调整电极1和2之间的距离不要太小,太小了给水泵电机起动会很频繁。

如果供水系统发生故障,水位下降直到电极8露出水面时,4JY断电,发出声光报警。

双位式锅炉水位控制系统比较简单,这里不再详述。

UDZ-系列智能电接点水位计技术使用说明书无锡银洲自动化设备厂电话：*************/138****1531网址：一、概述UDZ-系列智能电接点水位计是我厂技术科在原UDZ-Ⅱ型的基础上研制开发的新产品、它采用单片计算机控制，使水位具有智能判断和分析功能。

其性能稳定、工作可靠、维修方便。

主要用于中温中压、高温高压锅炉汽包水位的监视和控制，也适用于除氧器、凝汽器及水箱等水位的测量。

二、功能特点1、用双色发光管和数码管醒目直观地显示水汽位置。

绿色表示水相，红色表示汽相。

2、能在各种水质环境中工作，根据测得的水汽阻值，任意设定临界点。

3、能自动检测面板上所有发管二极管和数码管的好坏。

4、具有六组水位越限报警功能，高1、高2、高3、低1、低2、低3.5、有断电保护功能，在电网失电时，水位计自备电源能保证继续工作3小时。

6、有4~20mA信号输出，RS485标准通讯口。

7、有故障指示及保护功能。

在水位未达到上、下限报警时，如这些点的电极与简体短路，仪表则不报警和保护动作；在水位达到上、下限报警时，如这些点的电极断路，报警和保护功能照样动作。

8、电极采用交流供电，克服了用户以前由于直流供电而使电极极化、易损坏和易结垢的缺陷，延长了电极使用寿命。

9、采用了强抗干扰措施，能克服线路多。

传输距离长带来的各种干扰。

三、主要技术指标1、测量范围：最大23个点2、报警值：有极上限、上上限、上限、下限、下下限、极下限六组信号输出（用户可在23点内任意选择6点作报警点，可通过按键任意设定）3、供电电源：220V·AC±10% 50Hz±2Hz4、盘装仪表外形尺寸：80×160×120（宽×高×深）（盘装仪表）开孔尺寸：76＋1×152＋1（宽×高）5、墙挂式变送转换器外形：200×120×75（长×宽×高）四、面板说明 盘装式 数码显示上上限报警灯上限报警灯 下限报警灯下下限报警灯极下限报警灯 电极短路指示灯电极断路指示灯 排污指示灯设置键工作键上升键图一H3 H2 H1 1.1 1.2 1.3短路断路排污模拟显示设置 工作< 左移键 极上限报警灯墙挂式H3H2H11.11.21.3短路断路排污设置工作<图二图一功能说明：数码显示：用数字显示水位值模拟显示：由二排红、绿发光管组成极上限报警灯：当水位达到极上限位置时，该红灯发出闪光信号上上限报警灯：当水位达到上上限位置时，该红灯发出闪光信号上限报警灯：当水位达到上限位置时，该红灯发出闪光信号下限报警灯：当水位低于下限位置时，该红灯发出闪光信号下下限报警灯：当水位低于下下限位置时，该红灯发出闪光信号极下限报警灯：当水位低于极下限位置时，该红灯发出闪光信号短路指示灯：当电极与简体短路时，该红灯发出闪光信号断路指示灯：当电极断路时，该红灯发出闪光信号排污信号：当在排污时，该红灯就点亮设置键：为设置参数和确认功能工作键：在设置状态，按此键就退回工作状态左移键：在设置参数时，此键作修改参数用，在工作状态按此键作检测用（面板上所有发光管、数码管点亮3秒）五、安装和操作说明1、液位变送器（测量筒包括电接点）安装1.1测量筒在安装前必须用四氯化碳或其它洗涤剂清洗，去除油污和铁屑1.2测量筒必须垂直安装1.3测量筒和被测容器用二根连通管相接，中间安装一定规格阀门，以利于运行中更换电接点1.4电接点装上测量筒前，先用兆欧表测试其绝缘电阻应大于50MΩ。

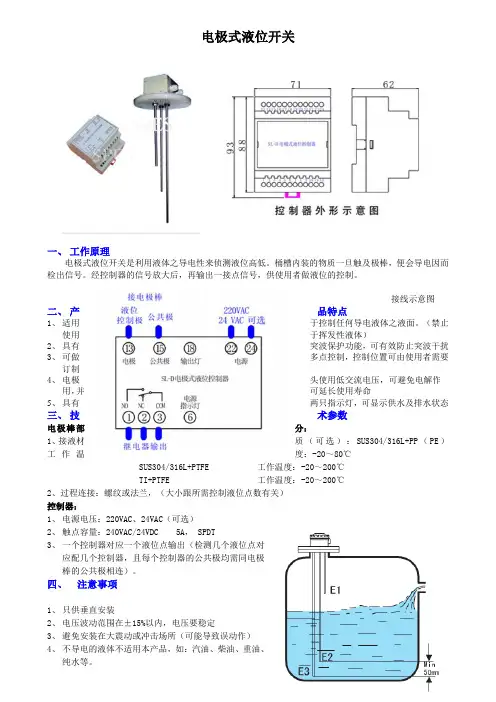

电极式液位开关一、工作原理电极式液位开关是利用液体之导电性来侦测液位高低。

桶槽内装的物质一旦触及极棒，便会导电因而检出信号。

经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。

接线示意图二、产品特点1、适用于控制任何导电液体之液面。

（禁止使用于挥发性液体）2、具有突波保护功能，可有效防止突波干扰3、可做多点控制，控制位置可由使用者需要订制4、电极头使用低交流电压，可避免电解作用，并可延长使用寿命5、具有两只指示灯，可显示供水及排水状态三、技术参数电极棒部分：1、接液材质（可选）：SUS304/316L+PP（PE）工作温度：-20～80℃SUS304/316L+PTFE 工作温度：-20～200℃TI+PTFE 工作温度：-20～200℃2、过程连接：螺纹或法兰，（大小跟所需控制液位点数有关）控制器：1、电源电压：220VAC、24VAC（可选）2、触点容量：240VAC/24VDC 5A， SPDT3、一个控制器对应一个液位点输出（检测几个液位点对应配几个控制器，且每个控制器的公共极均需同电极棒的公共极相连）。

四、注意事项1、只供垂直安装2、电压波动范围在±15%以内，电压要稳定3、避免安装在大震动或冲击场所（可能导致误动作）4、不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。

5、所有的极棒需与最长的极棒相差至少50mm以上（如图）6、当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。

7、为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100mm以后的部分。

锅炉智能控制系统说明书一、性能介绍1、系统采用工业控制单片计算机为中心控制单元(MCU)构成闭环控制，精度高、速度快、可靠性强。

2、设置全自动和手动运行两种操作方式，操作面板设有手动和自动转换开关，自动状态MCU可全自动稳定运行，转为手动状态后与普通锅炉一样可由手动完成全部运行功能。

二、控制方式：1、风机控制：锅炉水温≤60℃时，风机开，促进燃烧；水温≥80℃时，风机关。

2、循环泵控制：锅炉水温≥60℃时，循环泵开，向供热区供热；水温≤50℃时，循环泵关。

3、系统水位控制：系统在水位最高点设置3个水位监测点，分别为高位、低位和报警位，水位低于低位监测点时补水泵开，给系统补水；水位高于高位监测点时补水泵关，停止补水；水位低于报警位监测点时报警，蜂鸣器讯响，报警灯闪亮，停止补水，风机停，水泵停。

4、烟道电磁铁控制：风机运转时，电磁铁开(得电)，风机停转时电磁铁关(失电)。

5、引/鼓风电磁铁控制：开门按钮按下(给电)时，引/鼓风电磁铁开(得电)，为引风状态，延时10秒后开门灯亮，提示可以开门进行加煤除灰等操作；开门按钮按开(失电)时，引/鼓风电磁铁关(失电)，为鼓风状态。

三、系统配备：1、风机及循环泵温度设定可在面板直接调整，出厂时预设值是：风机高低限为80－60℃，循环泵高低限为60－50℃。

2、输出控制点4个：风机(＋烟道电磁铁)，循环水泵，补水泵，开门(吸/鼓风电磁铁)。

3、输入控制点5个：温度传感器，高水位液位传感器，低水位液位传感器，报警液位传感器，开门输入。

4、面板指示灯5个：电源，运行状态，循环泵，开门，补水。

指示灯与功能按钮为复合方式。

5、面板按钮5个：手动/自动转换，风机(＋烟道电磁铁)，循环水泵，补水泵，开门(引/鼓风电磁铁)。

该控制系统输入端可与强电信号（220V～380V）、小型浮球液位开关、电接点压力表及各种温度传感器连接，输出端可控制单相三相电机、高低速电机、电磁铁等设备，不改动硬件即可适用于各种不同工作方式的锅炉控制。

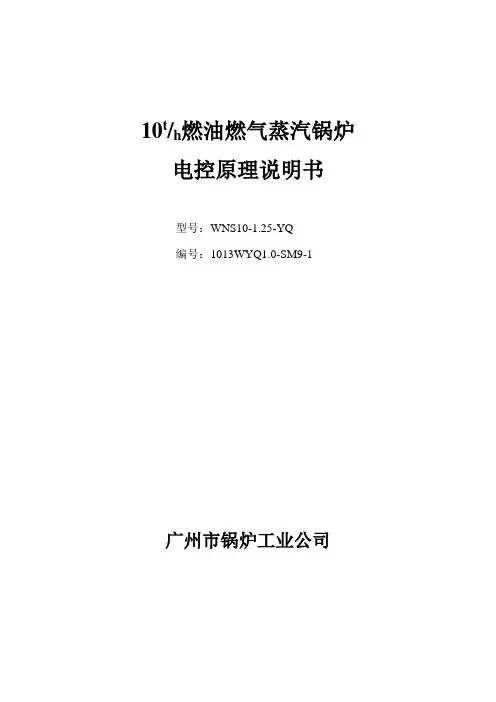

10t/h燃油燃气蒸汽锅炉电控原理说明书型号：WNS10-1.25-YQ编号：1013WYQ1.0-SM9-1广州市锅炉工业公司说明：本说明书仅适用于配用德国weishaupt RG70/2-A燃烧器的蒸汽锅炉；在阅读本说明书时，请参阅电控原理图：1013WYQ1.10-0。

1.水位控制系统水位控制系统由浮球水位控制器SL1，电极式水位控制器A1、A2，水位电极BQ1、BQ2，回水电调阀Y5，水泵M1等组成。

1.1水泵控制水泵（WATER PUMP）选择开关SA2置“自动（AUTO）”位置，当水位低于-50mm（低水位）时，SL1的3#触点B-B闭合，KM1得电且自锁，水泵启动。

当水位到达+50mm（高水位）时，A1的触点6-8断开，水泵停止。

为了确保锅炉的安全，当出现极低水位时，通过KA3切断水泵运行。

此时在排除缺水故障后，SA2置“手动（MANU）”位置，使锅筒水位上升至正常水位，才能解除水泵的锁定。

1.2连续给水控制连续给水是通过电调阀Y5调节回水量来控制锅炉的进水量，实现连续的较平稳的锅炉供水。

当回水（WATER RETURN）选择开关SA3置自动（AUTO）位置，电调阀Y5由SL1的1#触点A-A、2#触点B-B控制。

当锅筒水位低于-25mm，SL1的2#触点B-B接通，Y5关闭回水,使进入锅筒的水量增大，直至B-B触点断开。

当锅筒水位高于+25mm，SL1的1#触点A-A接通，Y5打开回水阀，使进入锅筒的水量减小，直至A-A触点断开。

通过如此反复调节，使锅筒水位保持在±25mm 范围内，如希望振幅减小，可调节SL1的1#、2#触点至所需位置。

当选择开关SA3置手动（MANU）位置，可通过按钮SB1、SB2对电调阀进行手动操作。

1.3高水位高水位由电极式水位控制器A1、水位电极BQ2控制，当锅筒水位上升至+50mm（液面与BQ2接触），A1的常开触点10-11闭合，常闭触点6-8断开，接通电铃HA1、指示灯H4报警，同时停止水泵运行，按SB5可对电铃报警消音。

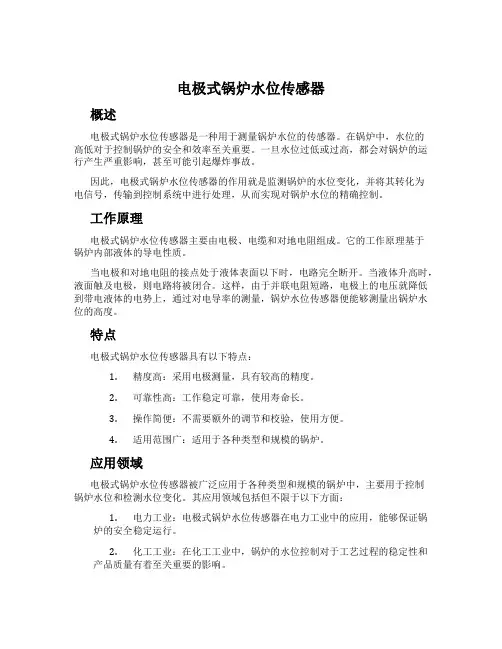

电极式锅炉水位传感器概述电极式锅炉水位传感器是一种用于测量锅炉水位的传感器。

在锅炉中，水位的高低对于控制锅炉的安全和效率至关重要。

一旦水位过低或过高，都会对锅炉的运行产生严重影响，甚至可能引起爆炸事故。

因此，电极式锅炉水位传感器的作用就是监测锅炉的水位变化，并将其转化为电信号，传输到控制系统中进行处理，从而实现对锅炉水位的精确控制。

工作原理电极式锅炉水位传感器主要由电极、电缆和对地电阻组成。

它的工作原理基于锅炉内部液体的导电性质。

当电极和对地电阻的接点处于液体表面以下时，电路完全断开。

当液体升高时，液面触及电极，则电路将被闭合。

这样，由于并联电阻短路，电极上的电压就降低到带电液体的电势上，通过对电导率的测量，锅炉水位传感器便能够测量出锅炉水位的高度。

特点电极式锅炉水位传感器具有以下特点：1.精度高：采用电极测量，具有较高的精度。

2.可靠性高：工作稳定可靠，使用寿命长。

3.操作简便：不需要额外的调节和校验，使用方便。

4.适用范围广：适用于各种类型和规模的锅炉。

应用领域电极式锅炉水位传感器被广泛应用于各种类型和规模的锅炉中，主要用于控制锅炉水位和检测水位变化。

其应用领域包括但不限于以下方面：1.电力工业：电极式锅炉水位传感器在电力工业中的应用，能够保证锅炉的安全稳定运行。

2.化工工业：在化工工业中，锅炉的水位控制对于工艺过程的稳定性和产品质量有着至关重要的影响。

3.石油加工工业：在石油加工工业中，电极式锅炉水位传感器能够有效地控制锅炉的水位，保证生产的安全和稳定。

4.其他工业领域：电极式锅炉水位传感器还适用于其他工业领域。

结尾总之，电极式锅炉水位传感器是控制锅炉水位的一种重要设备，具有精度高、可靠性高和操作简便等优点，被广泛应用于各种领域。

在实际使用过程中，应注意定期进行维护和保养，以保证传感器的正常运行。
